تولیدکننده: ABB
شماره محصول: IMASI13
کشور سازنده:سوئیس
نوع محصول: ماژول ورودی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1146g
ابعاد: 355.6 میلی‌متر x 55.4 میلی‌متر x 279.4 میلی‌متر (ارتفاع x عرض x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

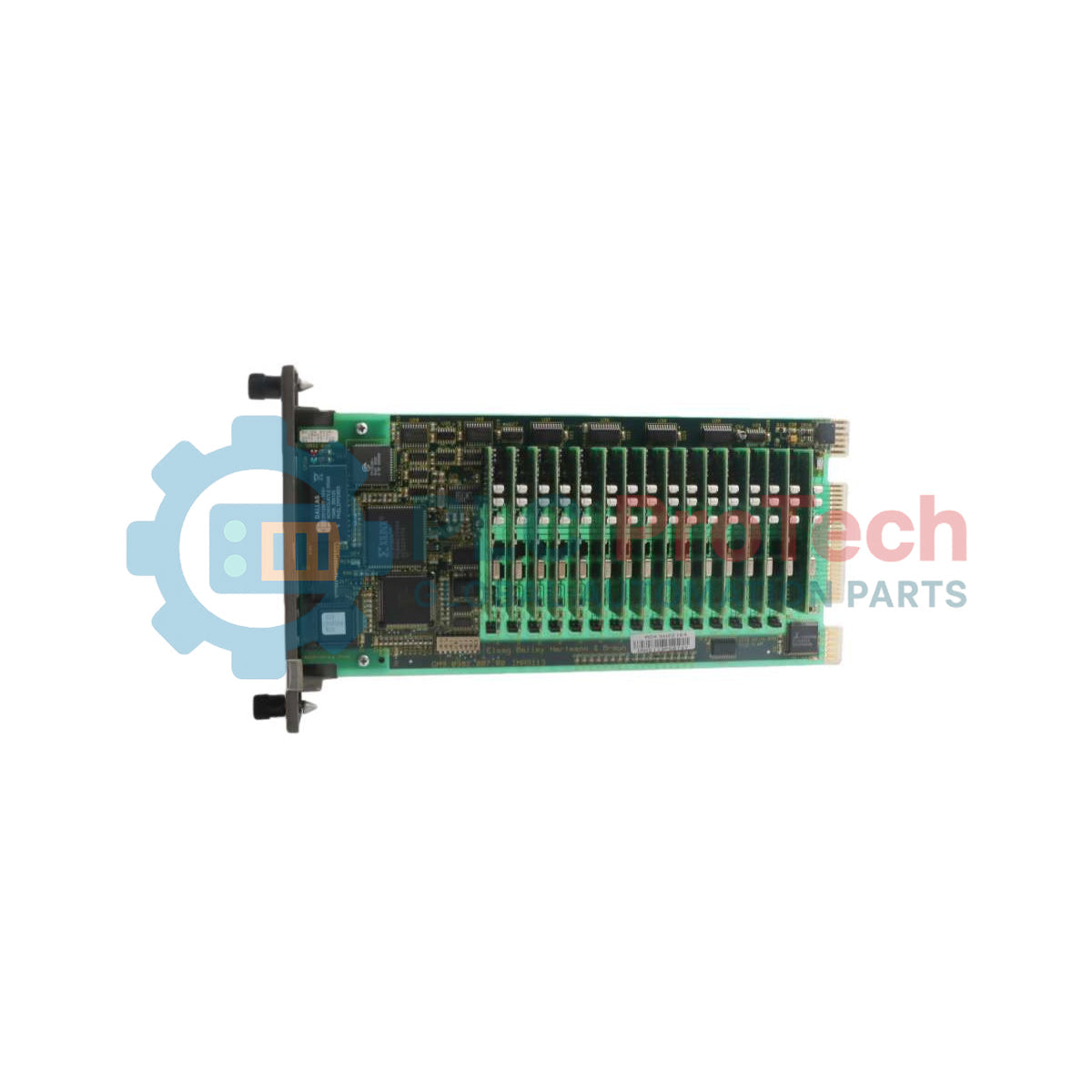

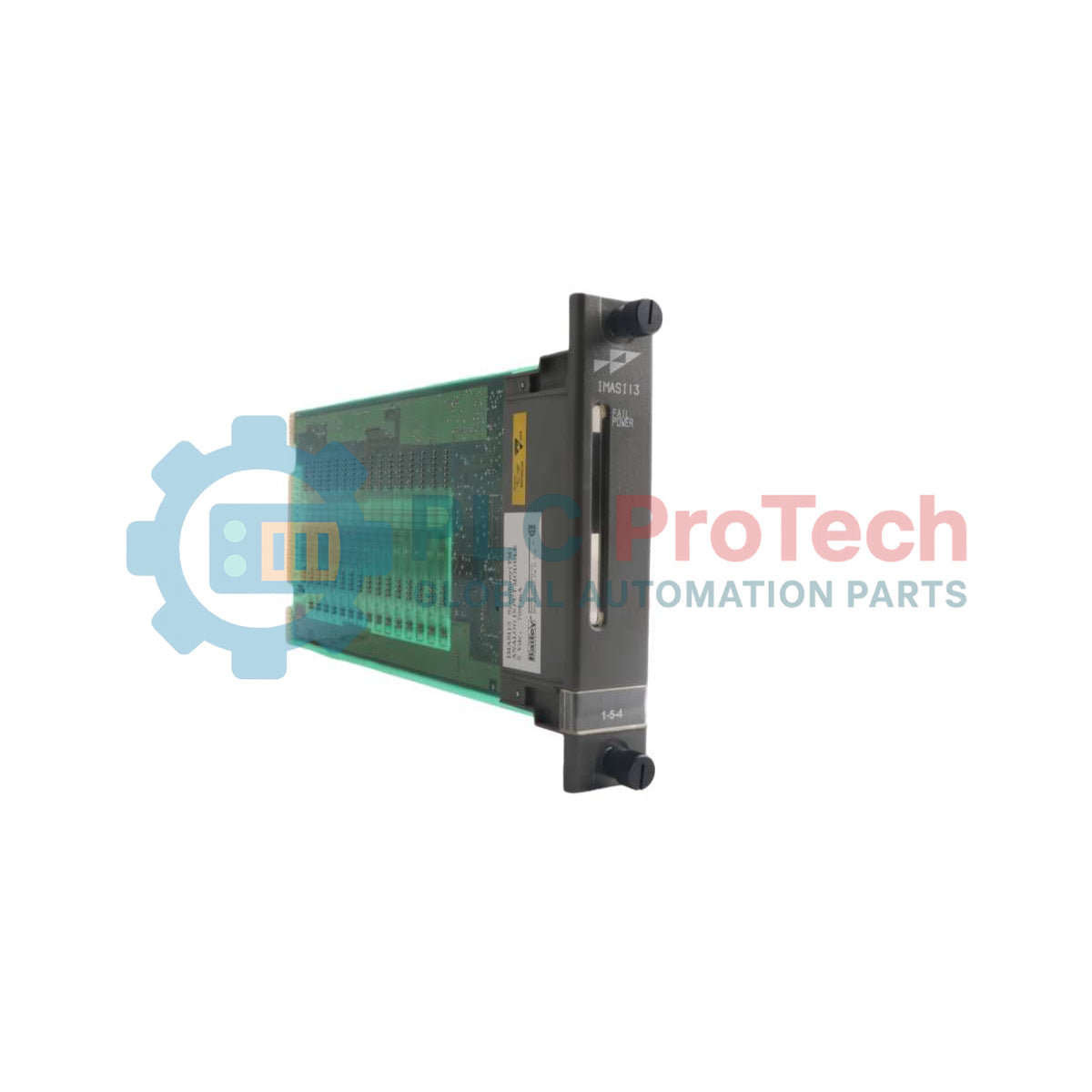

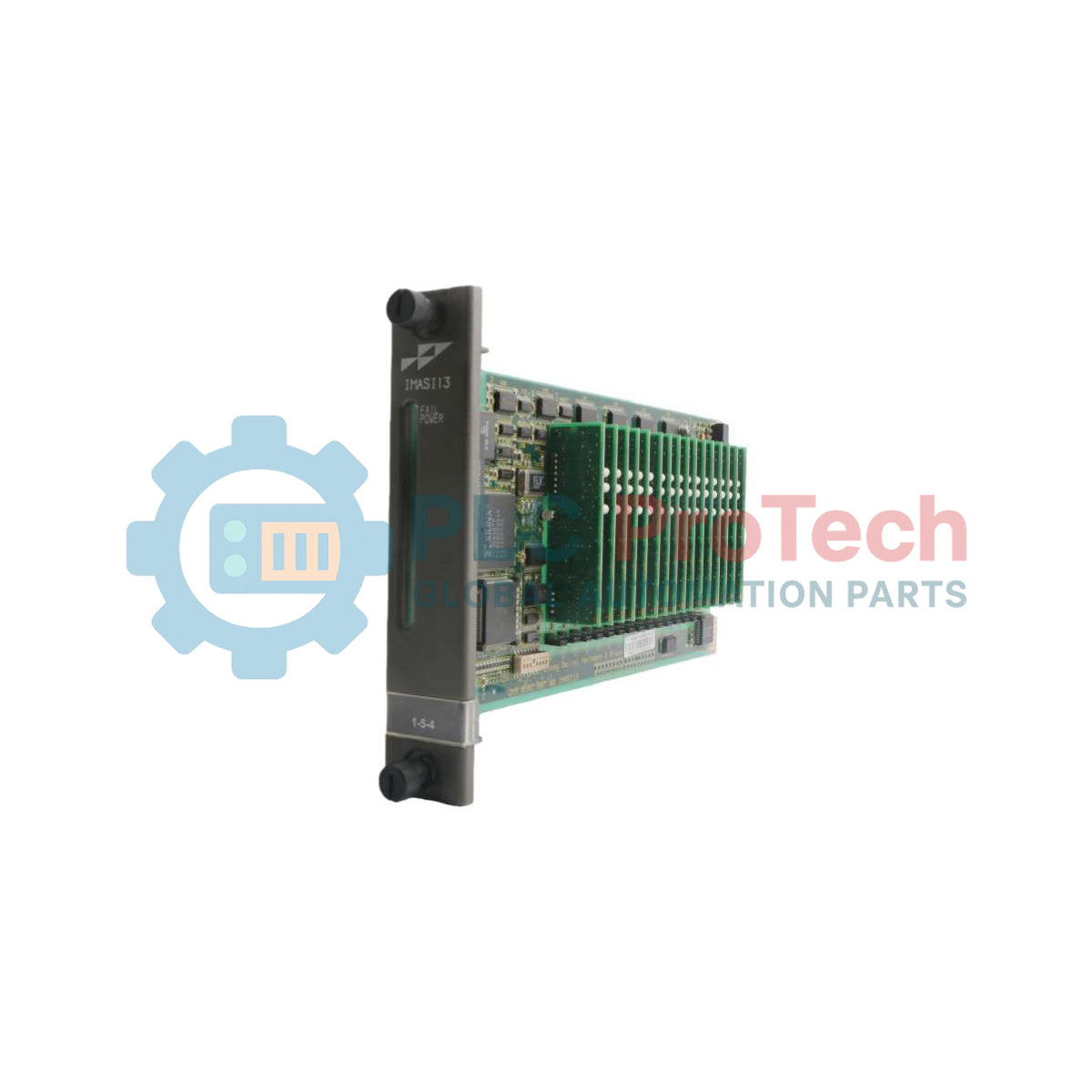

ABB IMASI13 یک ماژول ورودی آنالوگ پرتراکم و با وضوح بالا است که برای سیستم مدیریت و کنترل سازمانی Symphony طراحی شده و کاملاً با سیستم‌های مدیریت سازمانی راهبردی INFI 90 OPEN قدیمی سازگار است. IMASI13 به‌عنوان یک مؤلفه هوشمند در معماری ورودی/خروجی رک Harmony، حداکثر 16 کانال فرایندی را که بهطور مستقل پیکربندی شده‌اند، از طریق گذرگاه موازی و همزمان گسترش‌دهنده ورودی/خروجی به یک کنترلر ناحیه Harmony متصل میکند.
هدف اصلی IMASI13 شرطی‌سازی، ایزوله‌سازی و دیجیتال‌سازی سیگنال‌های خام فرایند است؛ این ماژول برای هر کانال از مبدلهای آنالوگ به دیجیتال دلتا-سیگمای اختصاصی استفاده میکند تا وضوح تبدیل استثنایی 24 بیتی ارائه دهد. این ماژول جایگزینی مستقیم و بدون تغییر برای ماژول IMASI03 است و برای پشتیبانی از گزینه‌های وضوح بالاتر، تنها به به‌روزرسانی‌های جزئی مشخصات در کد تابع 216 نیاز دارد. ماژول با ثبت ضرایب آفست، بهره و غیرخطی‌بودن کارخانه در حافظه غیرفرّار داخلی، نیاز به کالیبراسیون دستی را حذف میکند و با اجرای کالیبراسیون مجدد خودکار و پیوسته در حین کار عادی، اثر فرسودگی قطعات و رانش دما را خنثی می‌سازد.
| ویژگی | ویژگی / مقدار |
|---|---|
| سازنده | ABB Automation Inc. |
| تعداد کانالها | ۱۶ کانال با پیکربندی مستقل |
| تفکیک‌پذیری A-to-D | ۲۴ بیت |
| زمان تبدیل | ۱۸۰ میلی‌ثانیه برای هر ۱۶ کانال |
| ولتاژ کاری | ۵ ولت DC در ۵۰۰ میلی‌آمپر بهطور معمول، حداکثر ۷۵۰ میلی‌آمپر |
| رده اضافه‌ولتاژ | I برای مدارهای بالاتر از ۱۵۰ ولت، II برای مدارهای پایین‌تر از ۱۵۰ ولت (IEC 61010-1) |
| انواع ورودی ترموکوپل | E، J، K، L، N (۱۴ AWG)، N (۲۸ AWG)، R، S، T، U، نوع E چینی، نوع S چینی |
| انواع ورودی RTD سه‌سیمه | پلاتین ۱۰۰ اهم (استاندارد آزمایشگاهی ایالات متحده، استاندارد صنعتی ایالات متحده، استاندارد اروپایی)، نیکل ۱۲۰ اهم، مس ۱۰ اهم، مس ۵۳ اهم چینی |
| بازه ورودی میلیولت | ۱۰۰- میلیولت تا ۱۰۰+ میلیولت، ۰ تا ۱۰۰ میلیولت |
| بازه ولتاژ سطح بالا | ۱ تا ۵ ولت DC، ۰ تا ۵ ولت DC، ۰ تا ۱۰ ولت DC، ۱۰- ولت DC تا ۱۰+ ولت DC (یا مقدار مشخص‌شده توسط کاربر در محدوده ۱۰- تا ۱۰+ ولت DC) |
| بازه ورودی جریان | ۴ تا ۲۰ میلی‌آمپر (تغذیه سیستم یا خارجی) |
| امپدانس ورودی (mV، TC) | حداقل ۱۰ مگااهم |
| امپدانس ورودی (V، mA) | حداقل ۱۰۰ کیلو‌اهم |
| دقت جریان | ۰٫۰۲٪ از بازه تمام‌مقیاس |
| دقت ولتاژ سطح بالا | ۰٫۰۴٪ از بازه تمام‌مقیاس |
| دقت ولتاژ سطح پایین | ۰٫۰۳٪ از بازه تمام‌مقیاس |
| دقت مقاومت | ۰٫۰۵٪ از بازه تمام‌مقیاس |
| اثر دما (۰ تا ۷۰ درجه سانتی‌گراد) | حداکثر ۰٫۰۰۳٪ از بازه تمام‌مقیاس به‌ازای هر درجه سانتی‌گراد |
| زمان تثبیت ورودی | ۱٫۵ ثانیه تا رسیدن به محدوده ۱٪ پس از تغییر پله‌ای تمام‌مقیاس |
| دقت مرجع اتصال سرد | $\pm0.5$ درجه سانتی‌گراد |
| دقت خطی‌سازی نرم‌افزاری | $\pm0.1$ درجه سانتی‌گراد |
| ایزولاسیون حالت مشترک | ۲۵۰ ولت DC / V_RMS در ۶۰ هرتز (IEC 61010-1، IEC 60255-5، IEC 60060) |
| مقاومت عایقی | حداقل ۱۰۰ مگااهم در ۱۰۰/۵۰۰ ولت DC |
| استقامت دی‌الکتریکی | ۱٫۴ کیلوولت مؤثر/۱ دقیقه یا ۱٫۹۵ کیلوولت DC/۱ دقیقه |
| ولتاژ ضربه‌ای (۱٫۲/۵۰ میکروثانیه) | +۲٫۵۵ کیلوولت پیک (حالت مشترک)، +۱ کیلوولت پیک (حالت عادی) |
| رد حالت عادی (۵۰ تا ۶۰ هرتز) | حداقل ۸۰- دسی‌بل |
| رد حالت مشترک (۵۰ تا ۶۰ هرتز) | حداقل ۱۲۰- دسی‌بل |
| ولتاژ پیک یا پیوسته | حداکثر مطلق ۱۵ ولت DC |
| تخلیه الکترواستاتیکی (ESD) | تماسی: $\pm6$ کیلوولت، هوایی: $\pm8$ کیلوولت (IEC 61000-4-2، EN 61000-4-2) |
| دمای محیط (هنگام کار) | از 0 درجه سانتی‌گراد تا 70 درجه سانتی‌گراد (32 درجه فارنهایت تا 158 درجه فارنهایت) |
| رطوبت نسبی | 5٪ تا 95٪ تا دمای 55 درجه سانتی‌گراد، 5٪ تا 45٪ در دمای 70 درجه سانتی‌گراد (بدون میعان) |
| محدوده ارتفاع | از سطح دریا تا 3 کیلومتر (1.86 مایل) |
| کیفیت هوا | غیرخورنده |
| الزامات شیار نصب | یک شیار واحد را در واحد استاندارد نصب ماژول اشغال میکند |
رابط بک‌پلین، اتصالات الکتریکی مربوط به توان ورودی، رهگیری گذرگاه توسعه‌دهنده و حلقه‌های فرایندی کارخانه را از طریق سه کانکتور لبه‌ای مشخص فراهم میکند:
| پین کانکتور | عملکرد |
|---|---|
| P1 | ورودیهای ولتاژ تغذیه (توان منطقی +5 VDC از بک‌پلین MMU) |
| P2 | اتصال رابط گذرگاه توسعه‌دهنده ورودی/خروجی (ارتباط موازی همگام با کنترل‌کننده) |
| P3 | اتصالات سیگنال ورودی (رابط ورودیهای فرایند از سیستم کابل‌کشی NKAS01/NKAS11) |
