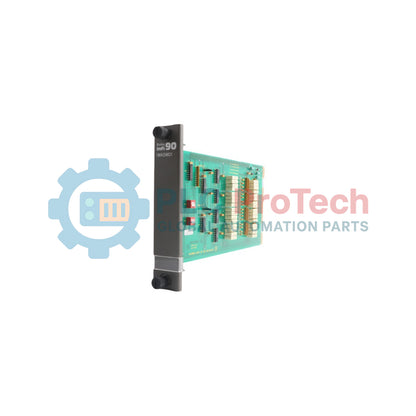

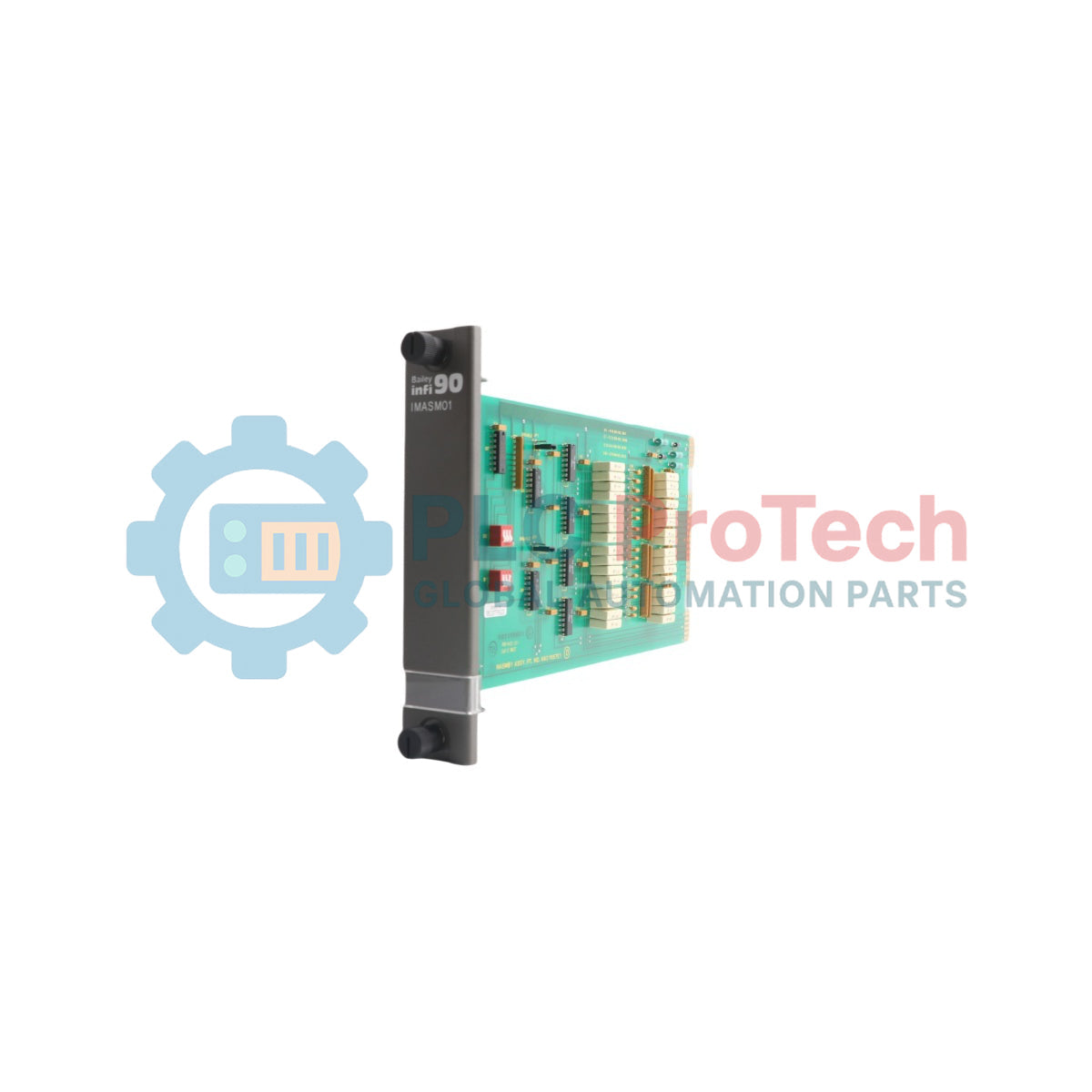

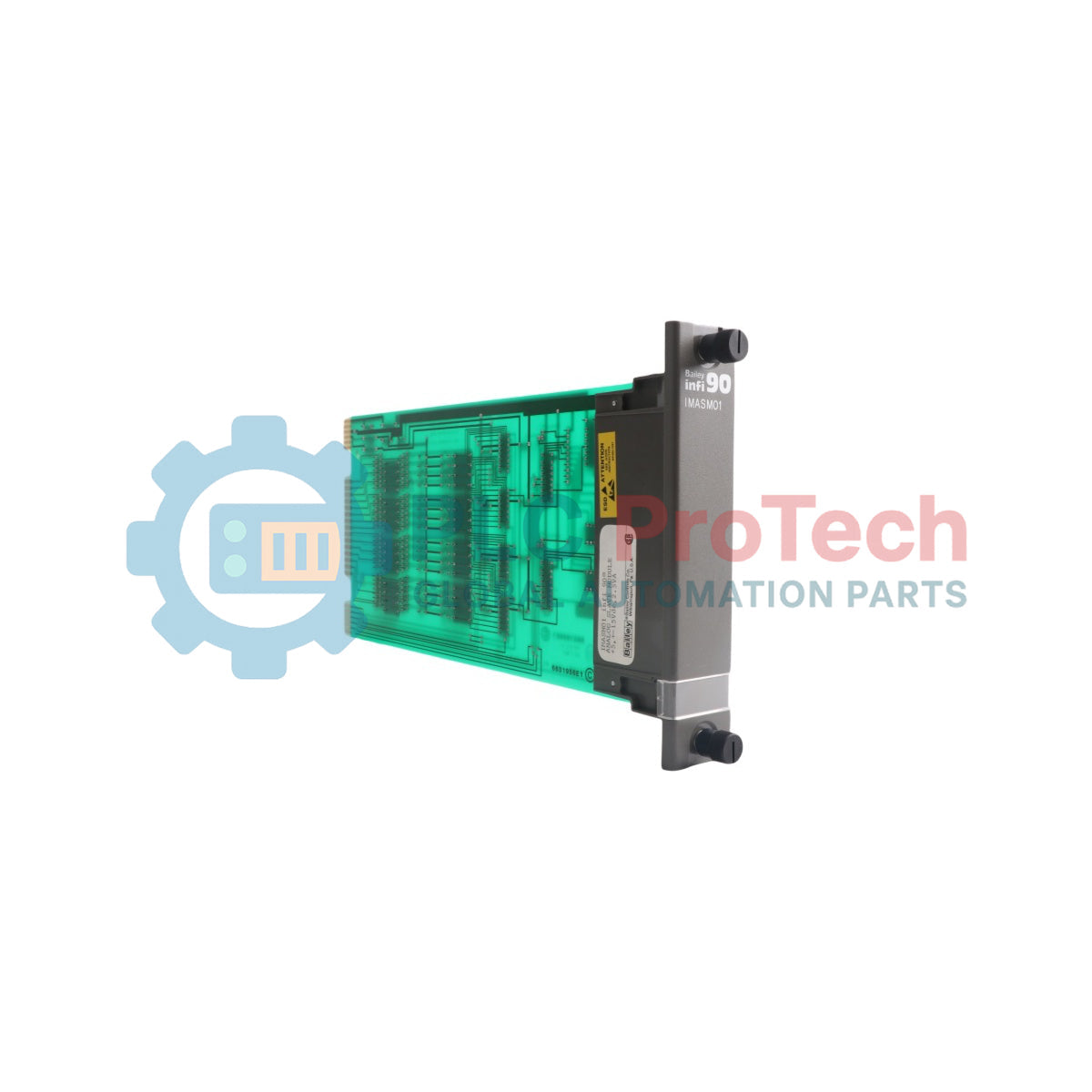

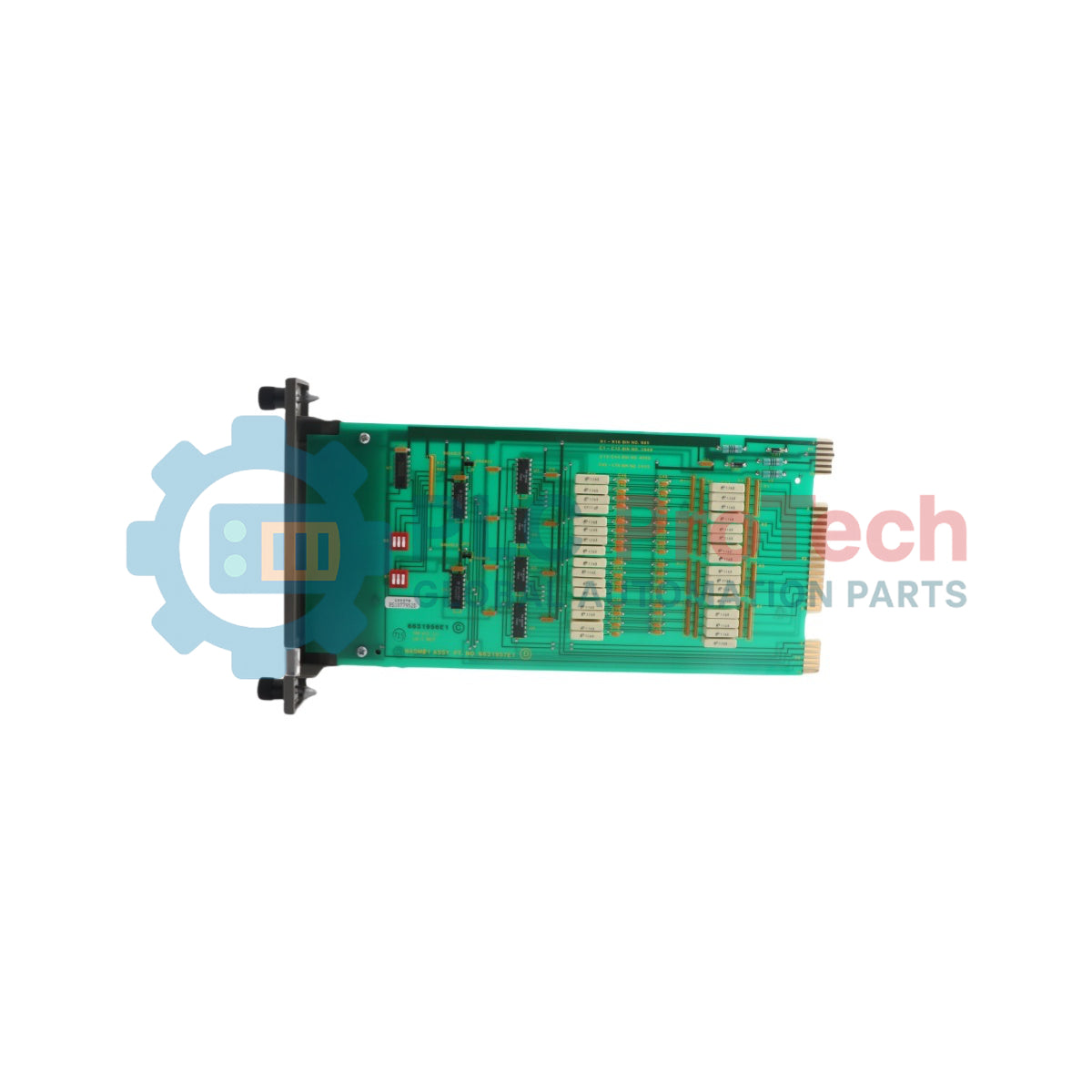

ماژول Slave آنالوگ Bailey Infi 90 مدل ABB IMASM01

Q: دستگاه از چند کانال ورودی پشتیبانی میکند؟

این ماژول از حداکثر ۱۶ کانال ورودی آنالوگ سطحبالا پشتیبانی میکند که در دو گروه مجزای هشتکاناله مرتب شدهاند (یا هنگام استفاده با ماژول ترمینیشن NIAI04، از ۱۵ کانال پشتیبانی میکند).

Q: برای کارکرد ماژول به چه منابع تغذیهای نیاز است؟

دستگاه با توان منطقی تأمینشده از طریق بکپلین، با ولتاژهای +5 VDC (حداکثر ۱۱۰ میلیآمپر)، +15 VDC (حداکثر ۸۰ میلیآمپر) و -15 VDC (حداکثر ۴۰ میلیآمپر) کار میکند.

Q: آدرسهای گروهی چگونه روی دستگاه تنظیم میشوند؟

آدرسهای گروهی (از ۰ تا ۷) پیش از نصب، با استفاده از دیپسوئیچهای روی برد S1 برای ورودیهای ۹ تا ۱۶ و S2 برای ورودیهای ۱ تا ۸ تنظیم میشوند.

SKU IMASM01

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IMASM01
کشور سازنده:سوئیس
نوع محصول: ماژول فرعی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 450g
ابعاد: ۲.۵ سانتی‌متر × ۱۷.۸ سانتی‌متر × ۲۹.۸ سانتی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

ماژول آنالوگ برده ABB IMASM01، یک رابط ورودی آنالوگ سطح بالا است که برای استفاده در سیستم مدیریت فرایند INFI 90 طراحی شده است. این ماژول که همراه با یک ماژول آنالوگ اصلی مانند IMAMM03 کار می‌کند، سیگنال‌های ورودی آنالوگ فرایند میدانی را آماده‌سازی کرده و از طریق گذرگاه گسترش برده به ماژول اصلی هدایت می‌کند.

این ماژول با حداکثر ۱۶ سیگنال آنالوگ سطح بالای مجزا، تقسیم‌شده در دو گروه متمایز ۸ کاناله، رابط برقرار می‌کند. سیگنال‌های فرایندی میدانی از طریق اتصال کابل‌های سامانه به واحدها یا ماژول‌های ترمینال مرتبط، مانند NTAI05 یا NIAI04، به ماژول هدایت می‌شوند. کلیدهای آدرس گروه و جامپرهای فعال‌سازی/غیرفعال‌سازی داخلی، یکپارچه‌سازی انعطاف‌پذیر سامانه و انتخاب آدرس را در رک واحد کنترل فرایند (PCU) امکان‌پذیر می‌کنند.

ویژگی‌ها

رابطه با حداکثر ۱۶ کانال ورودی آنالوگ سطح بالا در دو گروه ورودی مستقل ۸ کاناله.
سازگاری مستقیم با ماژول آنالوگ اصلی IMAMM03 از طریق گذرگاه گسترش برده.
دیپ‌سوئیچ‌های داخلی برای تنظیم آدرس‌های مستقل گروه‌ها از ۰ تا ۷ برای هر گروه ۸ کاناله.
جامپرهای اختصاصی فعال‌سازی/غیرفعال‌سازی برای هر گروه ورودی، از تداخل آدرس جلوگیری می‌کنند.
مدارهای فیلتر ورودی یکپارچه، حذف نویز در حالت عادی و حالت مشترک را فراهم می‌کنند.
از نصب و جداسازی در حالت روشن، بدون خاموش کردن کل سامانه کنترل، پشتیبانی می‌کند.

کاربردها

کنترل و پایش فرایند صنعتی در سامانه‌های کنترل توزیع‌شده نیروگاه‌ها، کارخانه‌های شیمیایی و پالایشگاه‌ها.
رابط سیگنال آنالوگ سطح بالا برای ترانسمیترها و تجهیزات میدانی (حلقه‌های ۴ تا ۲۰ میلی‌آمپر و ۰ تا ۱۰ ولت جریان مستقیم).
گسترش ورودی برای واحدهای کنترل فرایند (PCU) سیستم کنترل فرایند INFI 90.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB / Elsag Bailey
مدل	IMASM01
نوع ماژول	ماژول آنالوگ برده سطح بالا
سازگاری سیستم	سیستم مدیریت فرایند INFI 90 (با ماژول اصلی IMAMM03)
تعداد ورودی‌ها	۱۶ سطح بالا (هنگام استفاده با ماژول ترمینال NIAI04، تعداد ۱۵)
کانال‌های ورودی در هر گروه	۸ کانال در هر گروه (در مجموع ۲ گروه)
محدوده‌های ولتاژ ورودی	۱ تا ۵ ولت جریان مستقیم، ۰ تا ۵ ولت جریان مستقیم، ۰ تا ۱۰ ولت جریان مستقیم، ۱۰- تا ۱۰+ ولت جریان مستقیم
محدوده جریان ورودی	4 تا 20 میلی‌آمپر
مقاومت ورودی	>1 مگااهم
رد حالت عادی	-60 دسی‌بل در 60 هرتز
ولتاژ حالت مشترک	+5 V
رد حالت مشترک	-50 دسی‌بل در 60 هرتز
الزامات توان (ولتاژ)	+5 VDC (+/-5%)، +15 VDC (-2.5%، +5%)، -15 VDC (+2.5%، -5%)
جریان (حداکثر)	110 میلی‌آمپر (+5 VDC)، 80 میلی‌آمپر (+15 VDC)، 40 میلی‌آمپر (-15 VDC)
اتلاف توان (حداکثر)	0.055 وات (+5 VDC)، 1.2 وات (+15 VDC)، 0.06 وات (-15 VDC)
الزام شکاف نصب	1 شکاف در واحد نصب ماژول استاندارد INFI 90 (MMU)
دمای کار	0 تا 70 درجهٔ سانتی‌گراد (32 تا 158 درجهٔ فارنهایت)
رطوبت نسبی	0% تا 95% در دمای حداکثر 55 درجهٔ سانتی‌گراد (131 درجهٔ فارنهایت)، بدون میعان؛ 0% تا 45% در دمای 70 درجهٔ سانتی‌گراد (158 درجهٔ فارنهایت)، بدون میعان
ارتفاع	از سطح دریا تا 3 کیلومتر (1.86 مایل)
کیفیت هوا	غیرخورنده
پشتیبانی ترمینیشن	NTAI05، NIAI04

اتصالات/رابط‌ها

پین کانکتور / درگاه	عملکرد
کانکتور لبه‌ای P1	برای اتصال به تغذیهٔ منطقی (+5 VDC، +15 VDC، -15 VDC) در صفحهٔ پشتی MMU متصل می‌شود
کانکتور لبه‌ای P2	برای ارتباط با گذرگاه توسعه‌دهندهٔ Slave و مسیریابی گذرگاه آنالوگ متصل می‌شود
کانکتور لبه‌ای P3	رابط با سیم‌کشی ورودی میدانی از طریق کابل‌های واحد/ماژول ترمینیشن (NKTU01/02 یا NKTM01)

راهنمای نصب

محافظت در برابر تخلیهٔ الکترواستاتیکی (ESD): هنگام وارد کردن یا خارج کردن کارت از رک، همیشه از بند مچی متصل به زمین استفاده کنید و کارت را از لبه‌های آن بگیرید.
پیکربندی آدرس: پیش از نصب، دیپ‌سوئیچ‌های آدرس گروه S1 (ورودی‌های 9 تا 16) و S2 (ورودی‌های 1 تا 8) را روی آدرس‌های یکتای گروه (0 تا 7) تنظیم کنید.
فعال‌سازی/غیرفعال‌سازی گروه: برای فعال‌سازی یک گروه، جامپرهای JP1 (ورودی‌های 1 تا 8) و JP2 (ورودی‌های 9 تا 16) را روی موقعیت B قرار دهید؛ برای غیرفعال‌سازی گروه بلااستفاده و جلوگیری از تداخل آدرس‌دهی دوگانه، آن‌ها را روی موقعیت A قرار دهید.
گذرگاه توسعه‌دهندهٔ Slave: مطمئن شوید دیپ‌شانت‌های ۱۲ تسمه‌ای در سوکت‌های صفحهٔ پشتی MMU، بین ماژول Master و ماژول‌های Slave مربوطه نصب شده‌اند.
نصب ماژول: لبه‌های کارت ماژول را با ریل‌های راهنما در شکاف واحد نصب ماژول (MMU) تراز کنید و آن را تا هم‌سطح شدن با قاب رک به داخل بلغزانید؛ دو پیچ ثابت صفحهٔ جلویی را سفت کنید.

انطباق و گواهی‌ها

دارای گواهی CSA برای استفاده به‌عنوان تجهیزات کنترل فرایند در مکان معمولی (غیرخطرناک).

FAQ

دستگاه از چند کانال ورودی پشتیبانی می‌کند؟

این ماژول از حداکثر ۱۶ کانال ورودی آنالوگ سطح‌بالا پشتیبانی می‌کند که در دو گروه مجزای هشت‌کاناله مرتب شده‌اند (یا هنگام استفاده با ماژول ترمینیشن NIAI04، از ۱۵ کانال پشتیبانی می‌کند).

برای کارکرد ماژول به چه منابع تغذیه‌ای نیاز است؟

دستگاه با توان منطقی تأمین‌شده از طریق بک‌پلین، با ولتاژهای +5 VDC (حداکثر ۱۱۰ میلی‌آمپر)، +15 VDC (حداکثر ۸۰ میلی‌آمپر) و -15 VDC (حداکثر ۴۰ میلی‌آمپر) کار می‌کند.

آدرس‌های گروهی چگونه روی دستگاه تنظیم می‌شوند؟

آدرس‌های گروهی (از ۰ تا ۷) پیش از نصب، با استفاده از دیپ‌سوئیچ‌های روی برد S1 برای ورودی‌های ۹ تا ۱۶ و S2 برای ورودی‌های ۱ تا ۸ تنظیم می‌شوند.
