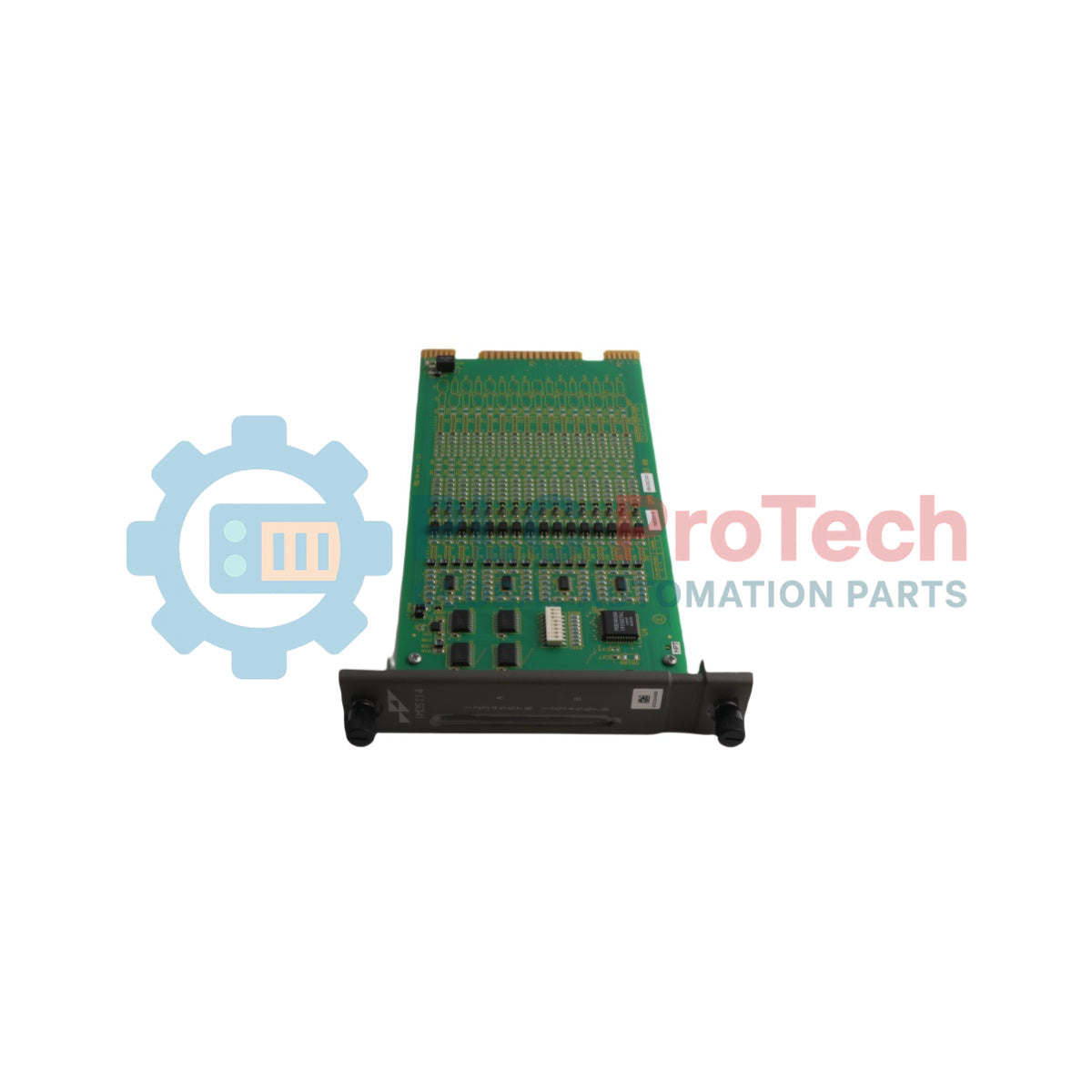

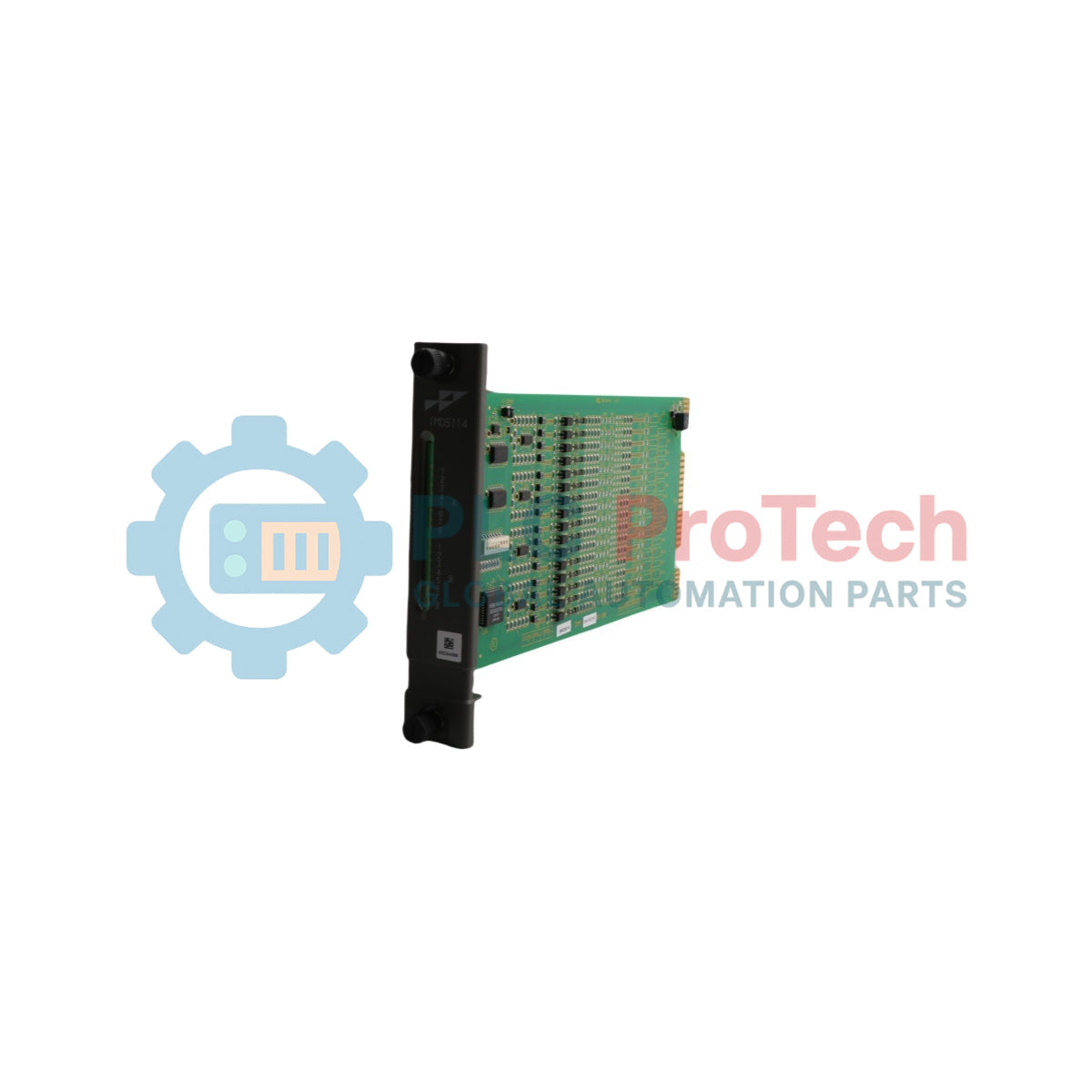

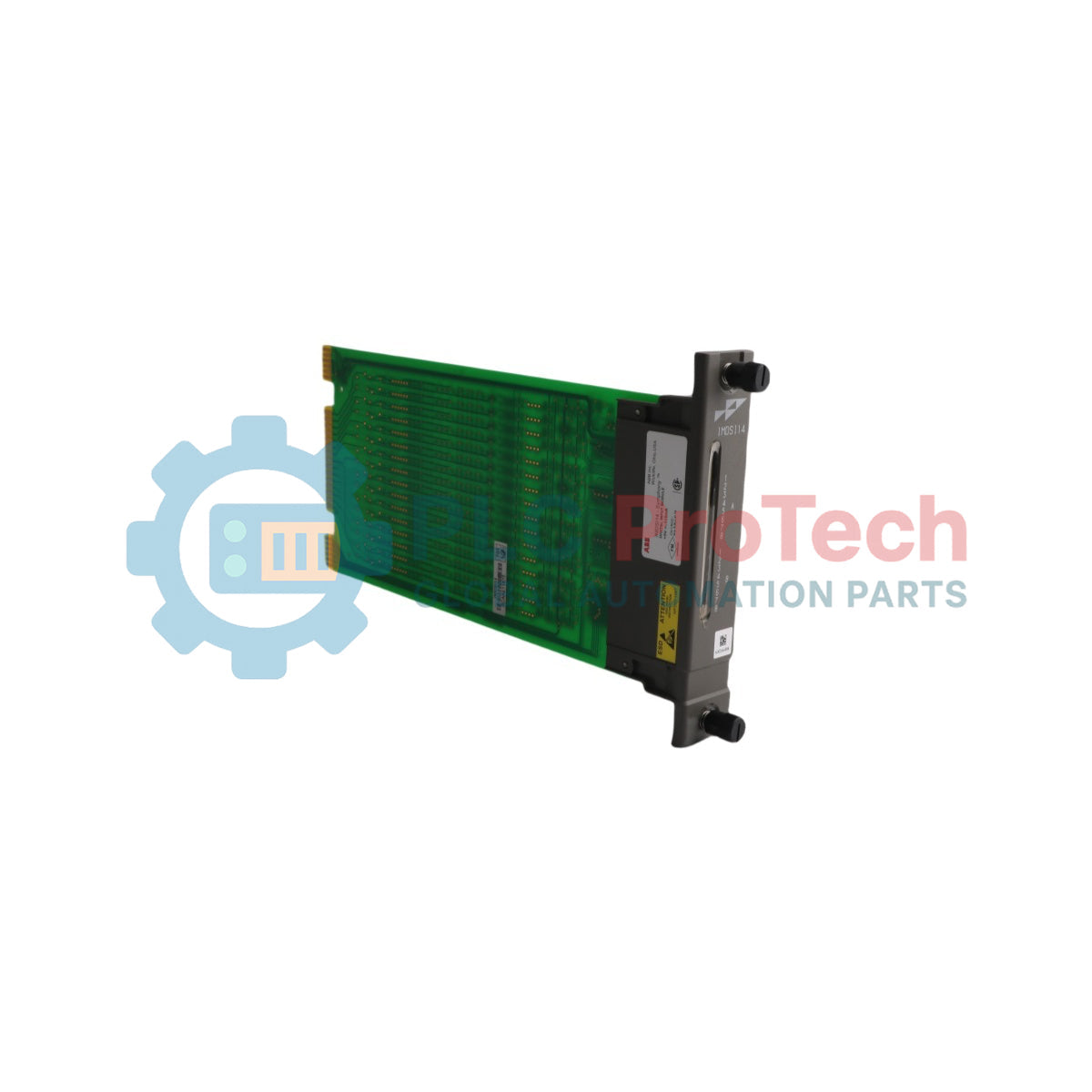

ماژول ورودی دیجیتال Bailey INFI 90 مدل ABB IMDSI14

Q: برای راهاندازی منطق ماژول، چه ولتاژ تغذیهای لازم است؟

تغذیه منطقی ماژول باید +5 VDC باشد که از طریق کانکتور لبهای بکپلین P1 تأمین میشود؛ جریان معمول مصرفی 95 mA و حداکثر جریان 115 mA است.

Q: آدرس ماژول برای ارتباط با سیستم چگونه پیکربندی میشود؟

آدرس با استفاده از موقعیتهای 3 تا 8 کلید DIP هشتموقعیتی (S1) تنظیم میشود تا یک آدرس دودویی از 0 تا 63 ایجاد شود؛ این آدرس باید با آدرس تعریفشده در Function Code 84 تنظیمات کنترلر مطابقت داشته باشد.

Q: زمان پاسخ سیگنالهای ورودی گسسته چقدر است؟

این دستگاه دارای یک فیلتر سختافزاری ضدپرش ثابت است که زمان پاسخ اسمی 17 میلیثانیه را فراهم میکند تا پرش کنتاکت کلیدهای میدانی حذف شود.

SKU IMDSI14

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: IMDSI14
کشور سازنده:سوئیس
نوع محصول: ماژول ورودی دیجیتال
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: ۲۸ میلی‌متر × ۱۷۸ میلی‌متر × ۲۹۸ میلی‌متر (W × ارتفاع × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

ماژول ورودی دیجیتال ABB IMDSI14 Bailey INFI 90 یک رابط فرایندی ۱۶ کاناله است که برای انتقال سیگنال‌های میدانی گسسته ۴۸ ولت جریان مستقیم به سیستم مدیریت و کنترل سازمانی Symphony، با هدف پایش فرایند و عملکردهای کنترلی، طراحی شده است. IMDSI14 که کاملاً با سیستم‌های مدیریت سازمانی راهبردی INFI 90 OPEN سازگار است، کنتاکت‌های دیجیتال سطح میدان را مستقیماً از طریق یک گذرگاه موازی پرسرعت گسترش‌دهنده ورودی/خروجی به کنترل‌کننده رک Harmony متصل می‌کند. این دستگاه سیگنال‌های ورودی فرایند را با استفاده از محدودکننده‌های جریان و اپتوکوپلرها آماده‌سازی، فیلتر و ایزوله می‌کند و تا ۱۵۰۰ ولت جریان مستقیم ایزولاسیون الکتریکی بین توان منطقی سیستم و سیم‌کشی میدانی با ولتاژ بالا فراهم می‌آورد. LEDهای تشخیصی پنل جلویی امکان بررسی دیداری وضعیت هر نقطه را برای پایش بلادرنگ و جداسازی خطا در معماری‌های اتوماسیون صنعتی فراهم می‌کنند.

ویژگی‌ها

دارای ۱۶ کانال ورودی دیجیتال مجزا است که به‌طور خاص برای سطوح سیگنال ۴۸ ولت جریان مستقیم پیکربندی شده‌اند.
با استفاده از اپتوکوپلرها و محدودکننده‌های جریان، ایزولاسیون ۱۵۰۰ ولت جریان مستقیم را بین سیگنال‌های میدانی و مدارهای منطقی داخلی فراهم می‌کند.
یک فیلتر سخت‌افزاری دبounce ثابت ۱۷ میلی‌ثانیه‌ای برای حذف لرزش کنتاکت در کلیدهای ورودی میدانی دارد.
شامل ۱۶ نشانگر LED وضعیت در پنل جلویی است که برای بررسی فوری وضعیت کانال‌ها به گروه A و گروه B تقسیم شده‌اند.
از یک آرایه گیت مجتمع سفارشی برای رمزگشایی آدرس، قفل‌کردن کد تابع و مدیریت پروتکل گذرگاه گسترش‌دهنده ورودی/خروجی استفاده می‌کند.
به‌طور مستقیم در واحدهای نصب ماژول استاندارد (MMU) یکپارچه می‌شود و یک شیار رک را اشغال می‌کند.

کاربردها

پایش فرایند در سیستم‌های کنترل توزیع‌شده (DCS)
حسگری وضعیت کنتاکت‌ها و کلیدهای میدانی گسسته
سیستم‌های اتوماسیون صنعتی سنگین و کنترل کارخانه
سیستم‌های تولید برق، فرآوری شیمیایی و جابه‌جایی مواد

مشخصات فنی

ویژگی	مشخصات
سازنده	ABB / Elsag Bailey
کانال‌های ورودی	۱۶ کانال مجزای ورودی (گروه A و گروه B)
ولتاژ کاری نامی	۴۸ ولت جریان مستقیم (±۱۰٪)
جریان ورودی نامی	۴.۵ میلی‌آمپر
حداقل ولتاژ روشن‌شدن	۲۶.۷ ولت جریان مستقیم
حداکثر ولتاژ خاموش‌شدن	۱۳ ولت جریان مستقیم
حداقل جریان روشن‌شدن	۲ میلی‌آمپر در ۲۶.۷ ولت جریان مستقیم
حداکثر جریان نشتی در حالت خاموش	۵۰ نانوآمپر (در Vin≤10.5 VDC)
زمان پاسخ	۱۷ میلی‌ثانیه (فیلتر دبounce ثابت)
نیازمندی‌های توان منطقی	معمولاً ۹۵ میلی‌آمپر در ۵ ولت جریان مستقیم، حداکثر ۱۱۵ میلی‌آمپر
ولتاژ ایزولاسیون	ایزولاسیون ۱۵۰۰ ولت جریان مستقیم بین ورودی و مدارهای منطقی
نصب	در واحد نصب ماژول استاندارد (IEMMU11، IEMMU12، IEMMU21، IEMMU22) یک شیار اشغال می‌کند
دمای کاری	دمای 0 تا 70 درجه سلسیوس (32 تا 158 درجه فارنهایت)، درجه‌بندی کابینت داخلی
رطوبت نسبی	5٪ تا 95٪ تا دمای 55 درجه سلسیوس، بدون میعان؛ 5٪ تا 45٪ در دمای 70 درجه سلسیوس، بدون میعان
کیفیت هوا	ISA S71.04 کلاس LA، LB، LC سطح 1 (غیرخورنده)
فشار جوی	از سطح دریا تا 3 کیلومتر (1.86 مایل)

اتصالات/رابط‌ها

پین رابط	عملکرد
پین‌های 1 و 2 رابط P1	توان منطقی +5 ولت DC
پین‌های 5 و 6 رابط P1	مشترک / زمین
پین‌های 3، 4 و 7 تا 12 رابط P1	متصل نیست (NC)
پین‌های 1 تا 8 رابط P2	خطوط داده باس توسعه‌دهنده (داده‌های 0 تا 7)
پین 9 رابط P2	سیگنال کلاک باس توسعه‌دهنده
پین 10 رابط P2	سیگنال همگام‌سازی باس توسعه‌دهنده
پین‌های 11 و 12 رابط P2	متصل نیست (NC)
گروه A‏ P3 (ورودی‌های 1 تا 6)	پین‌های A-F (+)، پین‌های 1 تا 6 (-)
گروه A‏ P3 (ورودی‌های 7 و 8)	پین H (+ مشترک)، پین J (ورودی 8 -)، پین 7 (ورودی 7 -)
گروه B‏ P3 (ورودی‌های 1 تا 6)	پین‌های K-R (+)، پین‌های 9 تا 14 (-)
گروه B‏ P3 (ورودی‌های 7 و 8)	پین S (+ مشترک)، پین 15 (ورودی 7 -)، پین 8 (ورودی 8 -)

راهنمای نصب

محافظت در برابر تخلیه الکترواستاتیکی: هنگام کار با برد، برای جلوگیری از آسیب ناشی از تخلیه الکترواستاتیکی، مچ‌بند اتصال‌به‌زمین را به یک نقطه زمین مناسب متصل کرده و ببندید. هنگامی که برد نصب نشده است، آن را در کیسه‌های محافظ استاتیکی نگهداری کنید.
انتخاب نشانی: سوئیچ DIP هشت‌حالته (S1) را پیش از جاگذاری فیزیکی پیکربندی کنید. وضعیت‌های 3 تا 8 نشانی دودویی 6 بیتی ماژول (0 تا 63) را برای مطابقت با پیکربندی Function Code 84 تعیین می‌کنند؛ وضعیت‌های 1 و 2 باید بسته باقی بمانند.
ترمینیشن باس: پیش از جاگذاری، اطمینان حاصل کنید که دیپ‌شانت باس توسعه‌دهنده I/O به‌درستی در سوکت صفحه‌پشتی MMU، بین ماژول و کنترل‌کننده، قرار گرفته باشد.
جاسازی فیزیکی: برد مدار چاپی را با ریل‌های راهنما در شکاف قفسه کارت هم‌راستا کنید. مجموعه را به سمت داخل بلغزانید تا پنل جلویی هم‌سطح با قاب واحد نصب قرار گیرد و به‌طور ایمن در رابط‌های لبه‌ای بنشیند.
بستن: ماژول را با چرخاندن هر دو پیچ نگهدارنده اسیرِ پنل جلویی به‌اندازه نیم دور محکم کنید تا شیارها عمودی و رو به مرکز قرار گیرند.

انطباق و گواهی‌ها

دستورالعمل‌های نشان CE: دستورالعمل EMC ‏89/336/EEC (استاندارد EN 50081-2 انتشار عمومی، استاندارد EN 50082-2 مصونیت عمومی)، دستورالعمل ولتاژ پایین ‏73/23/EEC (استاندارد EN 61010-1).
گواهی CSA: دارای گواهی برای استفاده به‌عنوان تجهیزات کنترل فرایند در مکان‌های عادی (غیرخطرناک).
تأییدیه FM (در انتظار): غیرجرقه‌زا برای کلاس I، بخش 2، گروه‌های A، B، C، D؛ کلاس II، بخش 2، گروه‌های F، G.

FAQ

برای راه‌اندازی منطق ماژول، چه ولتاژ تغذیه‌ای لازم است؟

تغذیه منطقی ماژول باید +5 VDC باشد که از طریق کانکتور لبه‌ای بک‌پلین P1 تأمین می‌شود؛ جریان معمول مصرفی 95 mA و حداکثر جریان 115 mA است.

آدرس ماژول برای ارتباط با سیستم چگونه پیکربندی می‌شود؟

آدرس با استفاده از موقعیت‌های 3 تا 8 کلید DIP هشت‌موقعیتی (S1) تنظیم می‌شود تا یک آدرس دودویی از 0 تا 63 ایجاد شود؛ این آدرس باید با آدرس تعریف‌شده در Function Code 84 تنظیمات کنترلر مطابقت داشته باشد.

زمان پاسخ سیگنال‌های ورودی گسسته چقدر است؟

این دستگاه دارای یک فیلتر سخت‌افزاری ضدپرش ثابت است که زمان پاسخ اسمی 17 میلی‌ثانیه را فراهم می‌کند تا پرش کنتاکت کلیدهای میدانی حذف شود.
