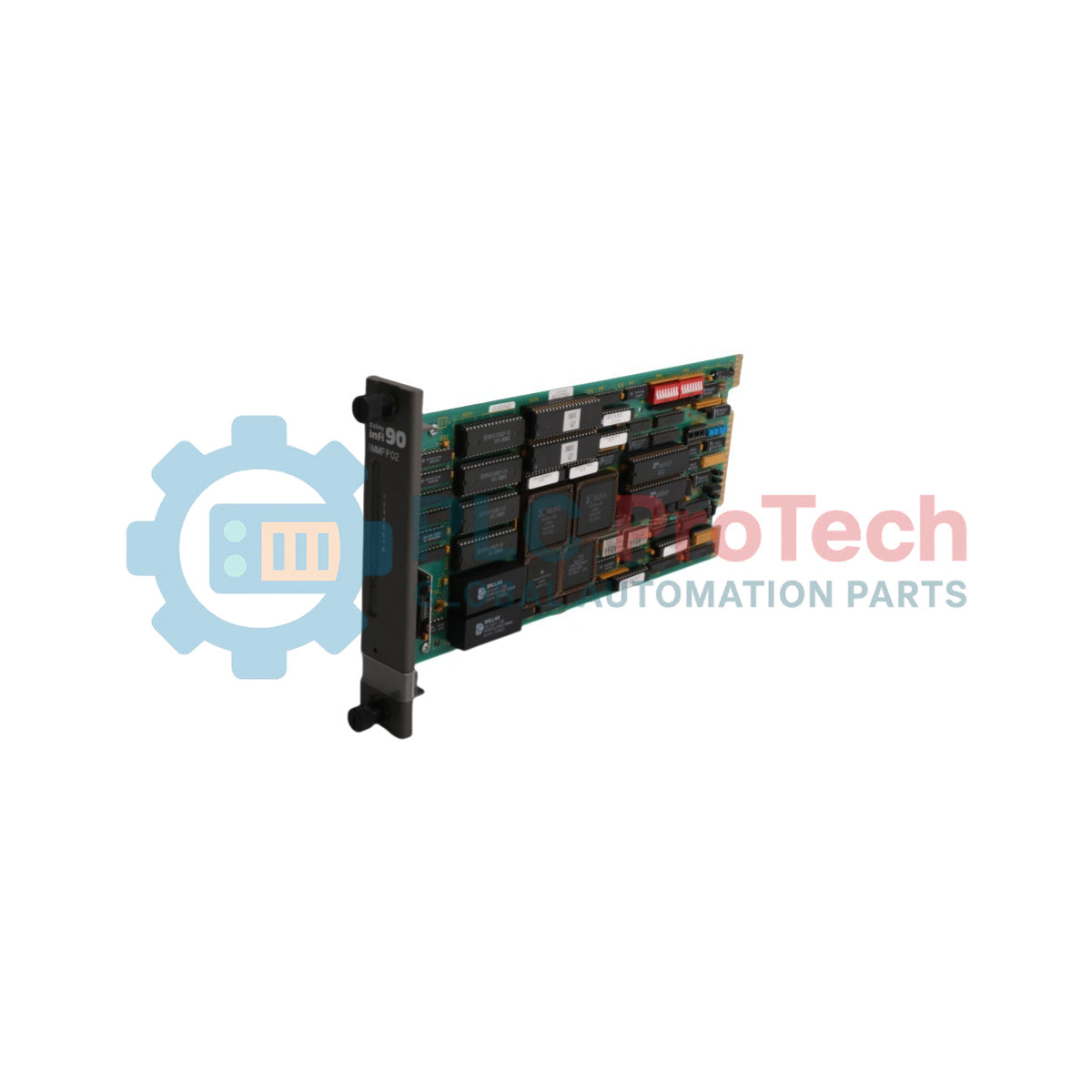

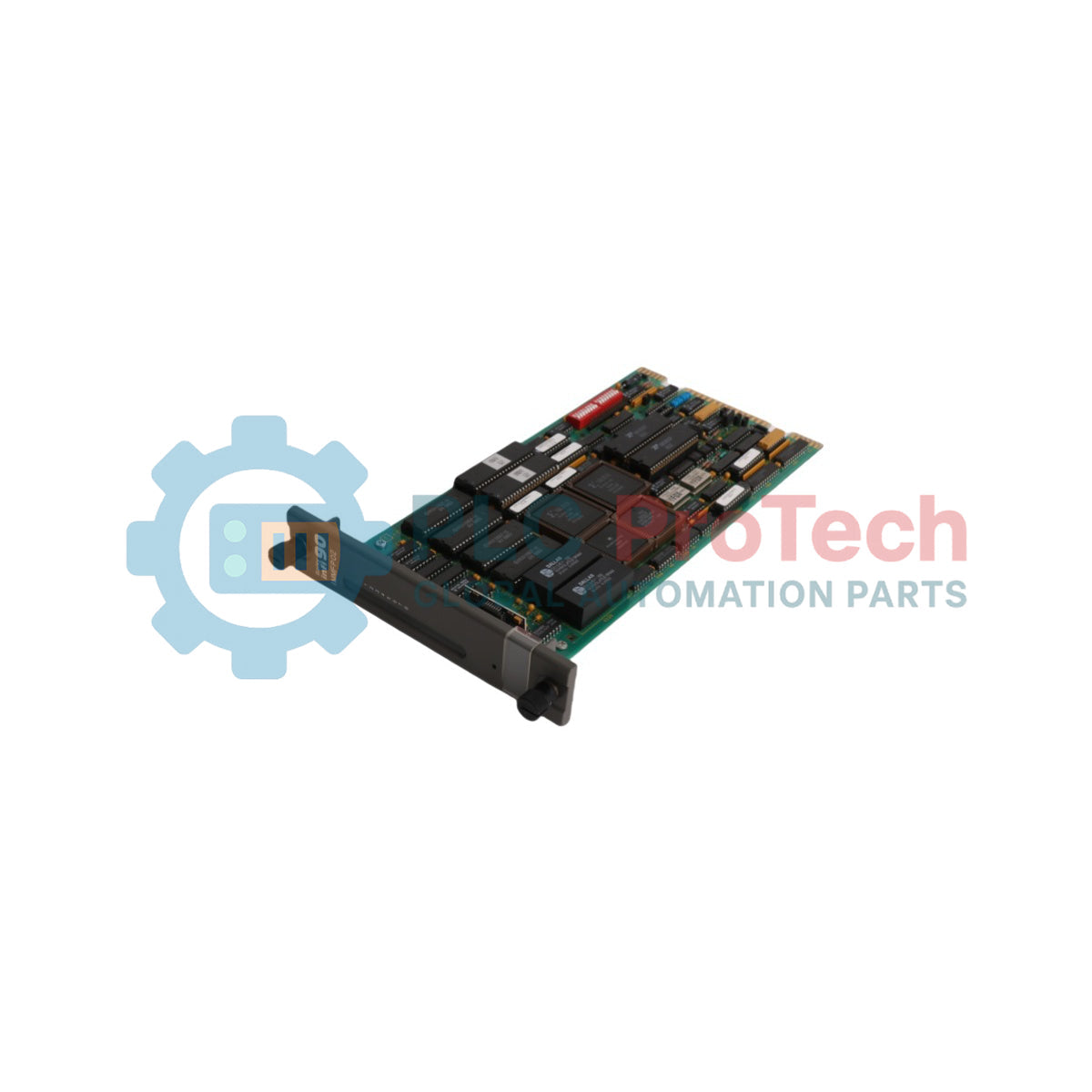

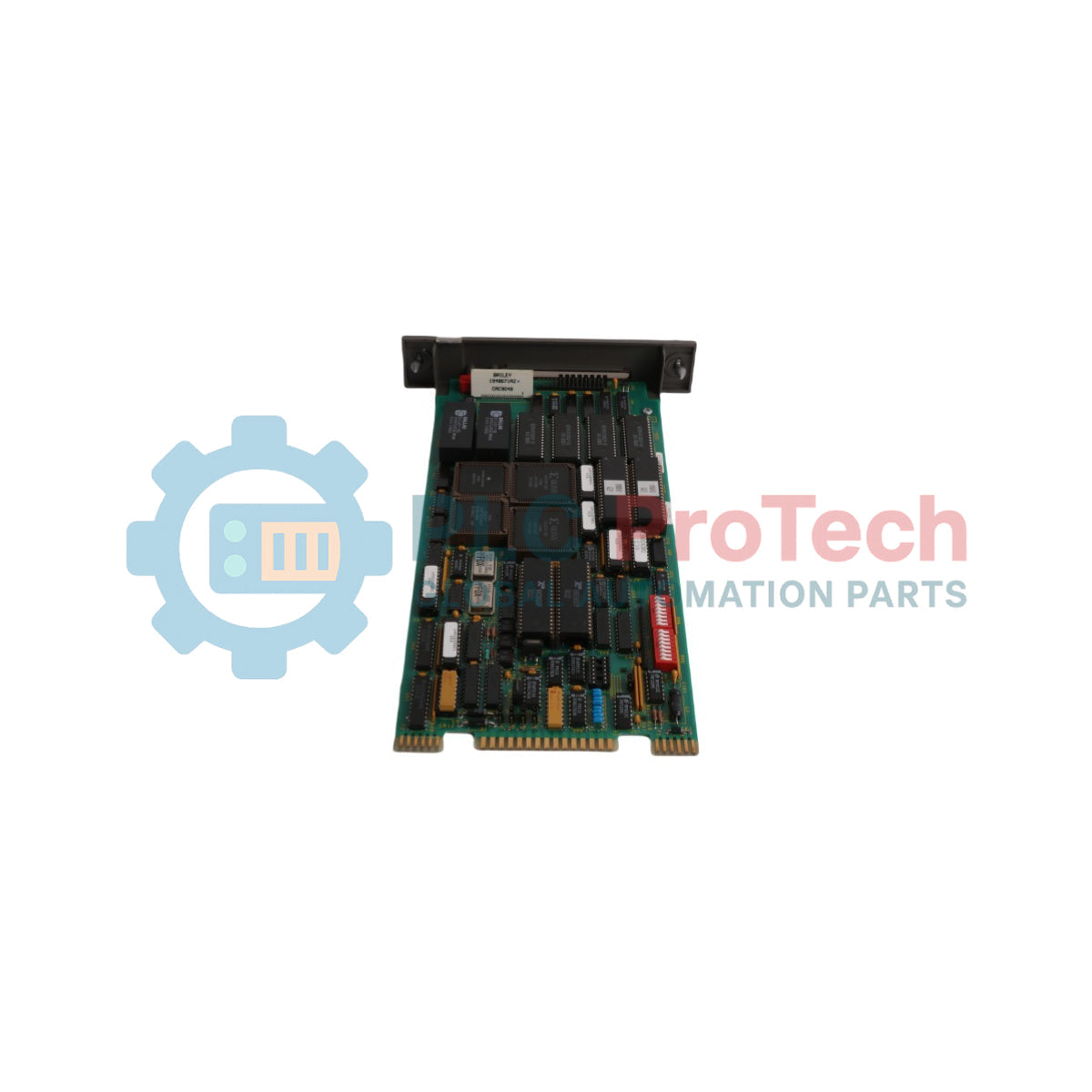

ماژول پردازنده چندمنظوره IMMFP02 ABB Bailey Infi-90

مرور کلی محصول

این IMMFP02 یک ماژول پردازنده چندمنظوره (MFP) مستقل و با عملکرد بالا است که برای سیستم کنترل توزیع‌شده (DCS) ABB Bailey INFI 90 مهندسی شده است. این کنترلر ۳۲ بیتی، تراکم محاسباتی لازم برای الگوریتم‌های پیچیده صنعتی، از جمله پردازش دسته‌ای، کنترل پیشرفته تنظیمی و منطق پرسرعت را فراهم می‌کند. این IMMFP02 به‌عنوان «مغز» حلقه کنترل عمل می‌کند، داده‌های فرایند را از طریق ماژول‌های مختلف ورودی/خروجی آنالوگ و دیجیتال دریافت کرده و منطق تعریف‌شده توسط کاربر را اجرا می‌کند. طراحی مستحکم آن، با بهره‌گیری از RAM غیر فرّار (NVRAM) و پیوندهای ارتباطی افزونه، عملکرد پیوسته را در محیط‌های حساس مانند نیروگاه‌ها، تأسیسات تصفیه آب و پالایشگاه‌های شیمیایی تضمین می‌کند.

پیکربندی فنی

ماژول IMMFP02 برای ارائه دسترس‌پذیری بالا و گزینه‌های برنامه‌نویسی متنوع در سامانه‌های اتوماسیون بزرگ‌مقیاس ساخته شده است:

• هسته پردازشی: از یک ریزپردازنده ۳۲ بیتی (با گذرگاه خارجی ۱۶ بیتی) با فرکانس ۱۶ MHz استفاده می‌کند که برای اجرای کنترل بلادرنگ بهینه شده است.

• مدیریت حافظه: دارای معماری حافظه دو‌سطحی شامل ۵۱۲ kbytes حافظه RAM و ۲۵۶ kbytes حافظه NVRAM است و تقریباً ۲۰۰ kbytes فضای محافظت‌شده برای پیکربندی پایدار و متغیرهای فرایند فراهم می‌کند.

• انعطاف‌پذیری ارتباطی: به دو درگاه سریال مجهز است که از پروتکل‌های RS-232-C و RS-485 پشتیبانی می‌کنند. این ماژول می‌تواند حداکثر ۶۴ ایستگاه سریال (IISAC01) یا ۸ ایستگاه سنتی (NDCS03/NDIS01) را مدیریت کند.

• افزونگی: از یک پیوند ارتباطی سریال افزونه اختصاصی با سرعت ۱ Mbaud پشتیبانی می‌کند که در کاربردهای حیاتی، جایی که توقف قابل قبول نیست، امکان جابه‌جایی بی‌وقفه به مسیر پشتیبان را فراهم می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

IMMFP02 از چه زبان‌های برنامه‌نویسی پشتیبانی می‌کند؟

این ماژول بسیار انعطاف‌پذیر است و از C، BASIC، BATCH، منطق نردبانی، کدهای تابع استاندارد و توابع سفارشی تعریف‌شده توسط کاربر (UDFs) پشتیبانی می‌کند.

آیا حافظه در برابر قطع برق محافظت می‌شود؟

بله. ماژول IMMFP02 از NVRAM (حافظه دسترسی تصادفی غیر فرّار) برای ذخیره داده‌های حیاتی پیکربندی و وضعیت‌های فرایند استفاده می‌کند و تضمین می‌کند کنترلر پس از چرخه قطع و وصل برق، بدون از دست دادن وضعیت منطقی خود، بلافاصله به کار ادامه دهد.

مشکلات تداخل در کابینت را چگونه باید مدیریت کنم؟

طبق مشخصات رسمی، کاربران باید درهای کابینت را بسته نگه دارند و اطمینان حاصل کنند که تجهیزات ارتباطی فرکانس رادیویی در فاصله کمتر از ۲ متر از رک ماژول استفاده نشوند تا از اختلال EMI/RFI جلوگیری شود.

راهنمای مهندسی و نصب

نصب ماژول و دفع حرارت

ماژول IMMFP02 یک شیار از واحد نصب ماژول INFI 90 را اشغال می‌کند. اگرچه محدوده نامی دمای ماژول تا ۷۰ درجه سلسیوس است، رک‌های پرتراکم ممکن است با تجمع موضعی حرارت مواجه شوند. اطمینان حاصل کنید فن‌های تهویه کابینت فعال باشند و فیلترها تمیز باشند. در محیط‌های بالاتر از ۵۵ درجه سلسیوس، رطوبت نسبی را به‌دقت پایش کنید، زیرا محدوده مجاز بدون چگالش حداکثر به ۴۵٪ کاهش می‌یابد.

پیکربندی پیوند سریال

هنگام پیکربندی درگاه‌های RS-485/RS-232، تنظیمات نرخ بود را بررسی کنید (حداکثر ۱۹.۲ kbaud). در پیکربندی‌های افزونه، اطمینان حاصل کنید پیوند ۱ Mbaud به‌درستی ترمینیت شده باشد. ترمینیشن نادرست در پیوند افزونه، یکی از دلایل رایج خطاهای «Module Bus» و ناموفق بودن آزمون‌های جابه‌جایی به مسیر پشتیبان است.

ایمنی نصب

پیش از قرار دادن یا خارج کردن IMMFP02 از رک برق‌دار، اتصال زمین بند مچی خود را بررسی کنید. اگرچه این ماژول برای مکان‌های کلاس I، بخش ۲، مورد تأیید FM است، رعایت اقدامات استاندارد تخلیه الکترواستاتیکی (ESD) برای جلوگیری از آسیب به قطعات CMOS با فرکانس ۱۶ MHz الزامی است. اطمینان حاصل کنید منبع تغذیه +۵ VDC در رک پایدار بوده و در هر شیار، نیاز ۲ A را تأمین می‌کند.
