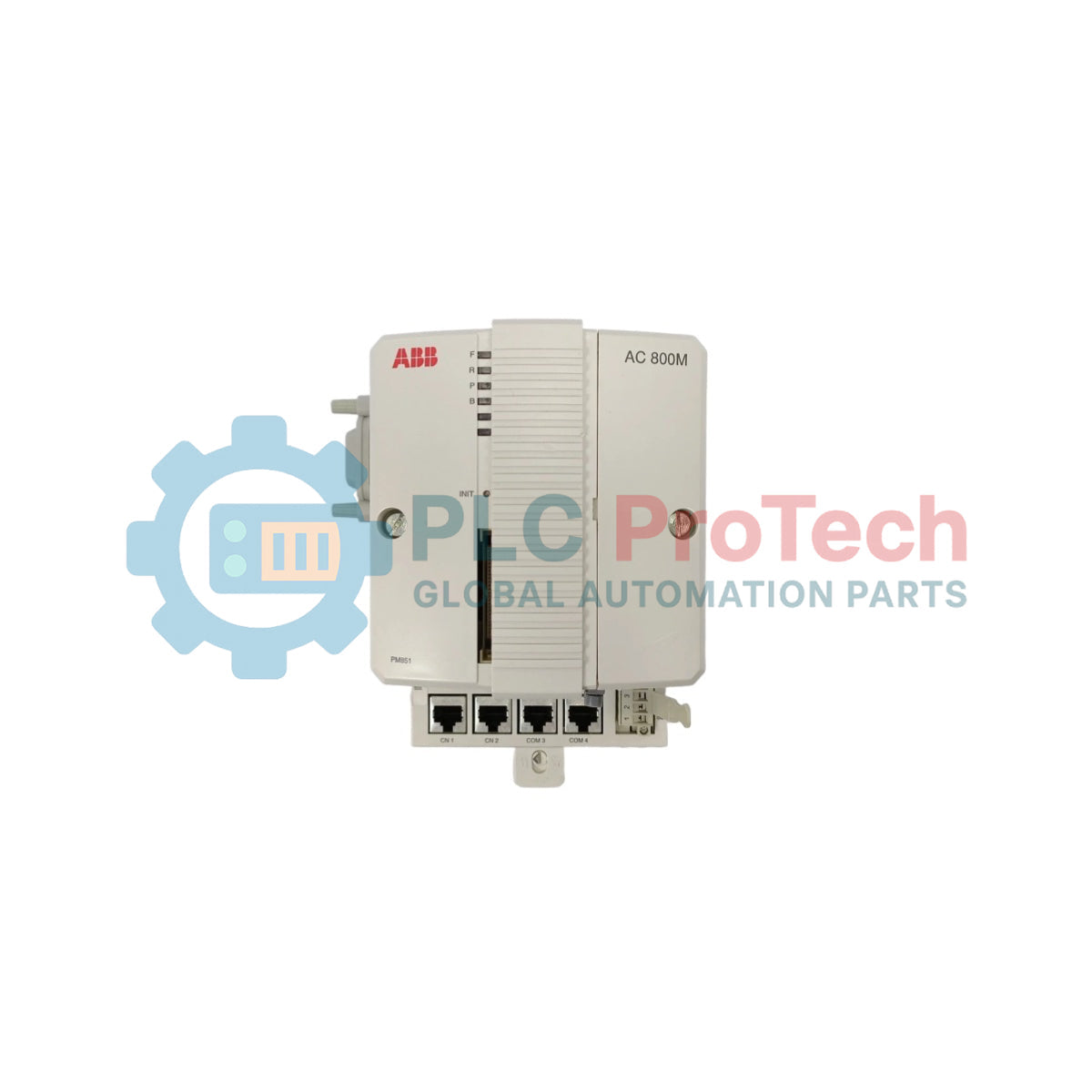

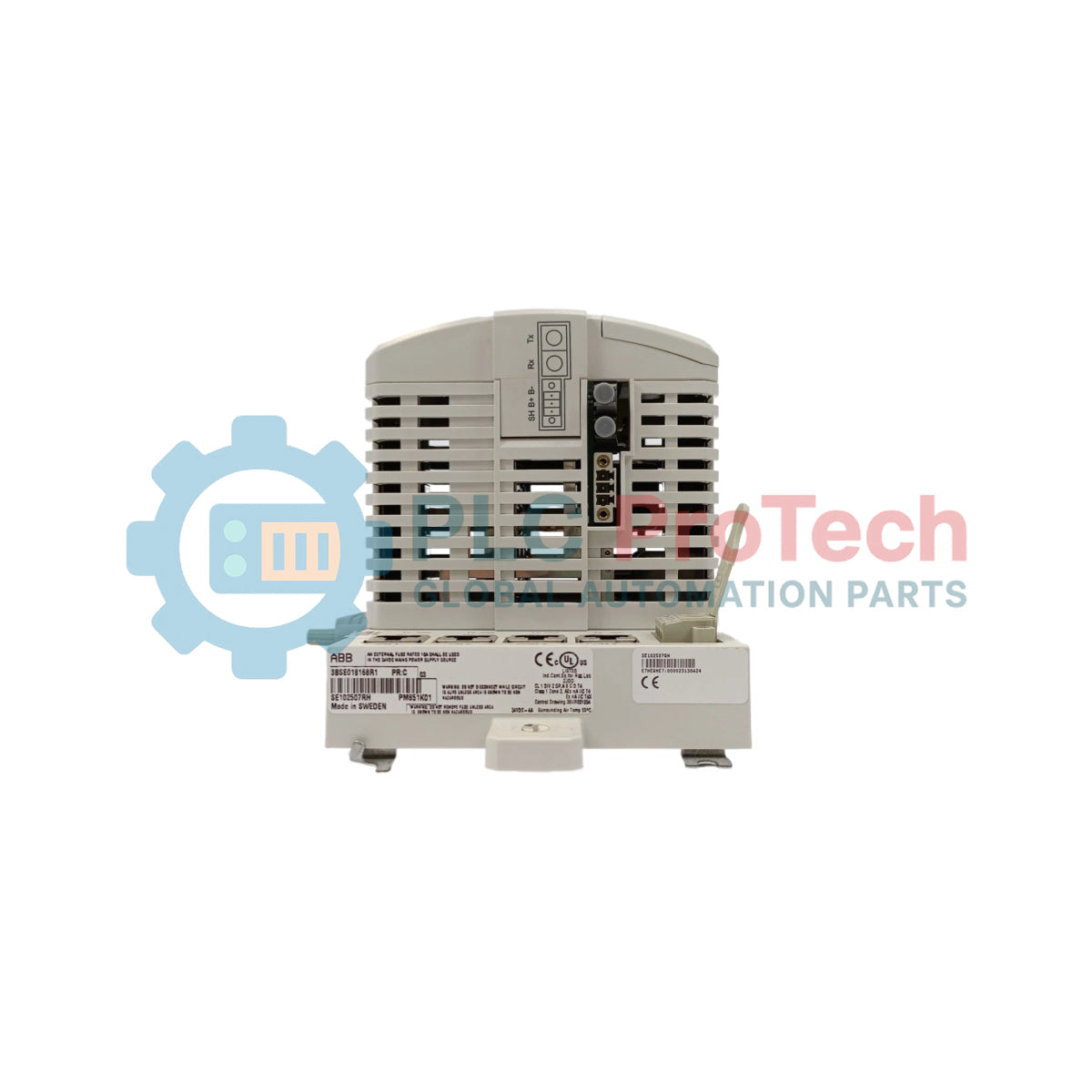

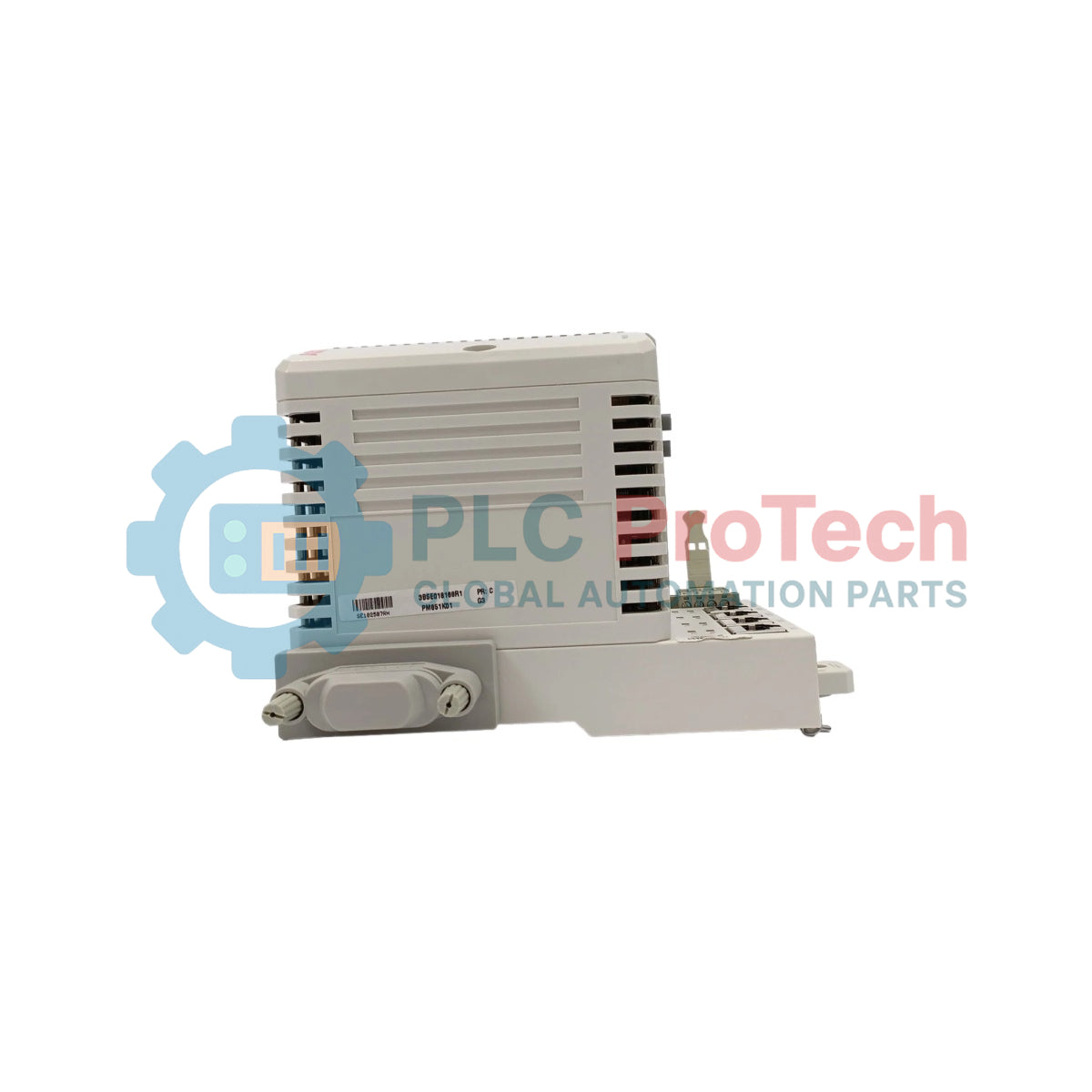

کنترلرهای AC 800M ABB PM857K02 3BSE088386R1

Q: برای فعالسازی انطباق کامل ایمنی SIL3 با استفاده از این بسته سختافزاری چه چیزی لازم است؟

برای فعالسازی انطباق کامل ایمنی SIL3، مجموعه سختافزاری به نصب یک ماژول کمکی SM812 در کنار نرمافزار کنترل دارای گواهی SIL مناسب نیاز دارد.

SKU PM857K02 3BSE088386R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: PM857K02 3BSE088386R1
کشور سازنده:سوئد
نوع محصول: کنترلرها
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2700g
ابعاد: 119 میلی‌متر x 186 میلی‌متر x 135 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

PM857K02 (شناسه محصول: 3BSE088386R1) یک کیت کنترلر سخت‌افزاری با قابلیت اطمینان بالا است که به‌عنوان گره پردازنده مرکزی برای مجموعه سخت‌افزارهای AC 800M در پلتفرم ABB Ability System 800xA طراحی شده است. این مجموعه کنترلی منطق کاربردی را اجرا می‌کند، زمان‌بندی وظایف ساعت بلادرنگ را مدیریت می‌کند و محاسبات ریاضی میدانی را برای ایستگاه‌های فرایندی کوچک تا متوسط انجام می‌دهد. بسته PM857K02 3BSE088386R1 شامل دو واحد پردازنده PM857K01 برای فعال‌سازی افزونگی پردازنده با دسترس‌پذیری بالا، به‌همراه سخت‌افزارهای اتصال تخصصی مانند کابل توسعه گذرگاه CEX مدل TK850 و کابل RCU-Link مدل TK851 است. هر برد پردازنده یکپارچه دارای ریزپردازنده داخلی، حافظه‌های اختصاص‌یافته RAM، نشانگرهای LED تشخیص وضعیت سیستم، یک دکمه فشاری INIT و یک شیار اختصاصی رابط CompactFlash است. برای ارتباطات رابط، سخت‌افزار کنترلر پایه دارای دو درگاه شبکه اترنت RJ45 (CN1، CN2) برای اتصال‌های اصلی شبکه کنترل، یک درگاه سریال RS-232C (COM3) با خطوط کامل کنترل مودم و یک درگاه سریال ایزوله (COM4) برای اتصال ابزار پیکربندی محلی است. این کنترلر از حداکثر 128 سیگنال ورودی/خروجی فیزیکی پشتیبانی می‌کند و در صورت ترکیب با ماژول ایمنی کمکی SM812 و اسکریپت‌های نرم‌افزاری تأییدشده، قابلیت کامل سطح یکپارچگی ایمنی (SIL3) را ارائه می‌دهد.

ویژگی‌ها

بسته پردازشی کاملاً افزونه شامل دو واحد ایمنی PM857K01، یک کابل گذرگاه CEX مدل TK850 و یک کابل RCU-Link مدل TK851.
پشتیبانی یکپارچه از شبکه با دسترس‌پذیری بالا، شامل دو درگاه اترنت RJ45 و دو گزینه ارتباط سریال.
ثبت محلی داده‌ها و پردازش فایل‌ها به‌صورت داخلی، از طریق رابط داخلی کارت حافظه استاندارد CompactFlash.
معماری قابل ارتقا که با اتصال یک ماژول خارجی SM812، امکان اجرای عملکردهای ایمنی با یکپارچگی بالا تا سطح SIL3 را فراهم می‌کند.
مرزهای سخت‌گیرانه کنترل فیزیکی I/O که امکان محاسبه دقیق و قطعی را برای حداکثر 128 کانال میدانی فراهم می‌کنند.

کاربردها

راه‌اندازی‌های کنترل فرایند با دسترس‌پذیری بالا که به سوئیچ‌کردن آماده‌به‌کار داغ CPUهای افزونه از طریق RCU-Linkها نیاز دارند.
حلقه‌های کنترل ایمنی حیاتی و پایش خودکارسازی ضروری کسب‌وکار که در یک محیط یکپارچه میزبانی می‌شوند.
پایش موتورهای دریایی، ایستگاه‌های پمپاژ توزیع‌شده و اسکیدهای استقرار تأسیسات شیمیایی مجزا.

اطلاعات سفارش

جزئیات	مرجع سفارش محصول
نام مدل	PM857K02
شناسه محصول	3BSE088386R1
اجزای موجود در کیت	2 عدد PM857K01، واحد پردازنده ایمنی
	1 عدد TK850، کابل توسعه CEX-bus
	1 عدد TK851، کابل RCU-Link

مشخصات فنی

پارامتر	جزئیات
تولیدکننده	ABB
نام مدل	PM857K02
شناسه محصول	3BSE088386R1
نوع محصول	مجموعه کنترلر
حداکثر سیگنال‌های ورودی/خروجی محلی	128
درگاه‌های اترنت داخلی	2 عدد RJ45 (CN1، CN2)
درگاه‌های سریال داخلی	1 عدد RS-232C (COM3)، 1 عدد پیکربندی ایزوله (COM4)
نوع رابط حافظه	درگاه CompactFlash
زیرسیستم‌های افزونگی پشتیبانی‌شده	CPU، CEX-Bus، رابط‌های ارتباطی، ورودی/خروجی S800
شرایط محیطی	صنعتی
عرض	119 میلی‌متر
ارتفاع	186 میلی‌متر
عمق	135 میلی‌متر
وزن (شامل پایه)	2700 g

اتصالات/رابط‌ها

درگاه رابط	عملکرد
CN1	درگاه 1 شبکه کنترل اترنت (اتصال RJ45)
CN2	درگاه 2 شبکه کنترل اترنت (اتصال RJ45)
COM3	درگاه سریال RS-232C با سیگنال‌های کامل کنترل مودم
COM4	درگاه سریال ایزوله اختصاص‌یافته به اتصال ابزار پیکربندی
CompactFlash	رابط درگاه ذخیره‌سازی قابل‌جابه‌جایی برای فایل‌های سیستم ریزپردازنده

راهنمای نصب

نصب پایه ماژول: صفحه‌پایه کنترلر اصلی را محکم روی یک پنل پشتی صنعتی صلب و دارای اتصال زمین ثابت کنید. برای به حداقل رساندن تداخل نویز فرکانس‌بالای مد مشترک، همه ترمینال‌های اتصال زمین را محکم سفت کنید.
اتصال کابل افزونگی: کابل RCU-Link مدل TK851 همراه دستگاه را محکم بین بدنه‌های دو واحد مجاور PM857K01 وصل کنید تا پیوند همگام‌سازی بلادرنگ حافظه در پس‌زمینه برقرار شود.
نگاشت توسعه CEX-Bus: با کلیک‌کردن کابل توسعه CEX-bus مدل TK850 همراه دستگاه مستقیماً روی ترمینال‌بلوک پایینیِ مشخص‌شده، رابط‌های خارجی توسعه‌یافته را به مسیر سیستم متصل کنید.
فاصله‌های لازم برای خنک‌کاری همرفتی: برای تضمین تشکیل حلقه‌های جریان هوای عمودیِ همرفت طبیعی، فضای خالی بدون مانع حداقل 50 میلی‌متر در بالا و پایین مجموعه‌های پردازنده ایجاد کنید.

انطباق و گواهی‌ها

دسته‌بندی	استاندارد / دستورالعمل / گواهی
نشان CE	بله
ایمنی الکتریکی	EN 50178، IEC 61131-2، UL 61010-1، UL 61010-2-201
محیط‌های خطرناک	cULus کلاس 1، ناحیه 2، AEx nA IIC T4، ExnA IIC T4GC X
دارای گواهی ISA Secure	بله
گواهی‌های دریایی	ABS، BV، DNV-GL (LR، تأییدیه لویدز در انتظار است)
تأییدیه TUV	بله
انطباق با RoHS	RoHS اتحادیه اروپا، RoHS امارات متحده عربی، RoHS چین
انطباق با WEEE	دستورالعمل 2012/19/EU

FAQ

چه اقلامی داخل جعبه حمل پلمب‌شده کارخانه برای این مدل قرار دارند؟

بسته کیت کارخانه شامل دو واحد پردازنده ایمنی PM857K01، یک کابل توسعه باس CEX مدل TK850 و یک کابل همگام‌سازی RCU-Link مدل TK851 است.

درگاه‌های ارتباط سریال روی این برد کنترل چگونه تفکیک و استفاده می‌شوند؟

درگاه COM3 یک اتصال سریال استاندارد RS-232C با پارامترهای کامل کنترل مودم است، در حالی که درگاه COM4 به‌صورت فیزیکی ایزوله شده و برای اتصال ابزارهای پیکربندی کنترل اختصاص یافته است.

برای فعال‌سازی انطباق کامل ایمنی SIL3 با استفاده از این بسته سخت‌افزاری چه چیزی لازم است؟

برای فعال‌سازی انطباق کامل ایمنی SIL3، مجموعه سخت‌افزاری به نصب یک ماژول کمکی SM812 در کنار نرم‌افزار کنترل دارای گواهی SIL مناسب نیاز دارد.
