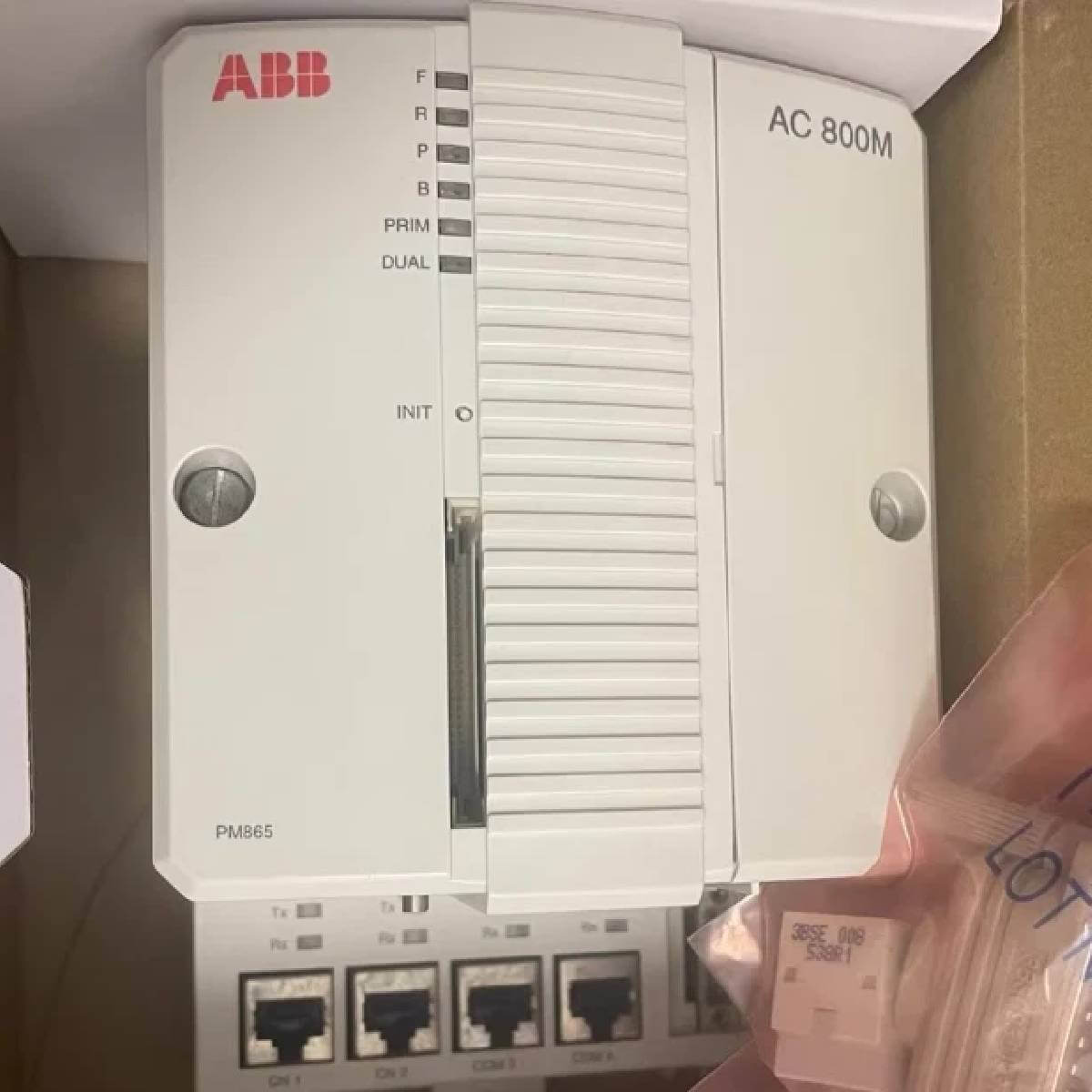

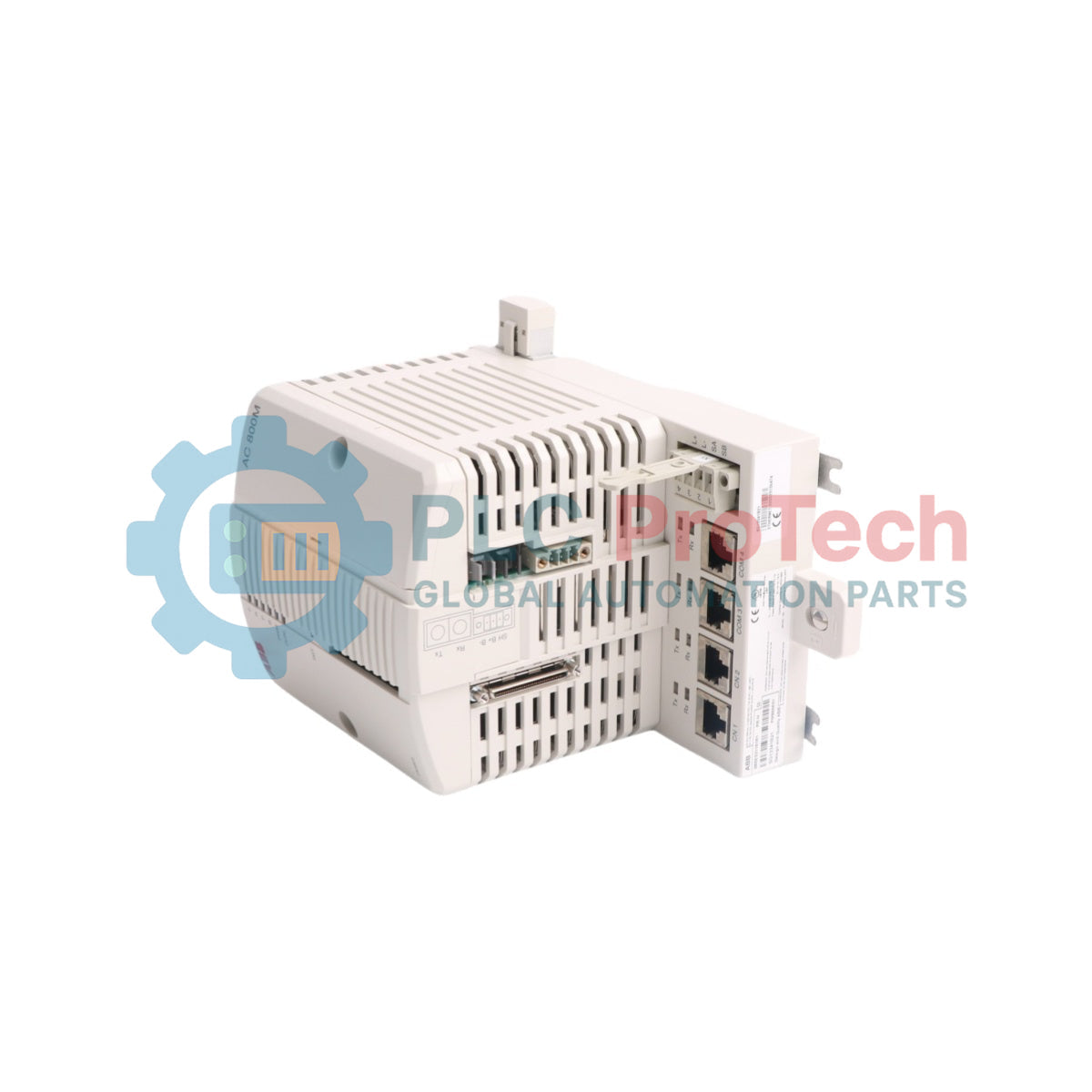

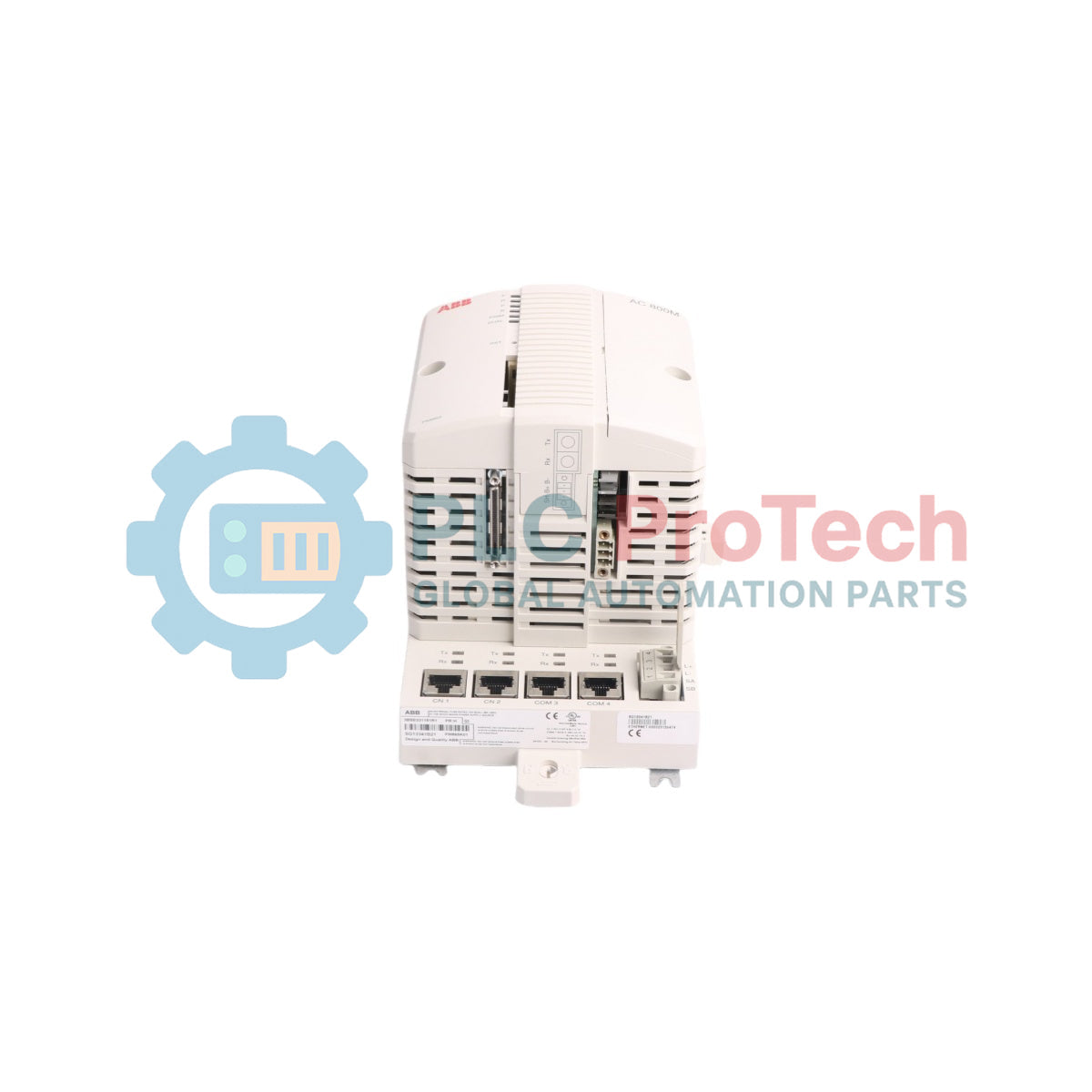

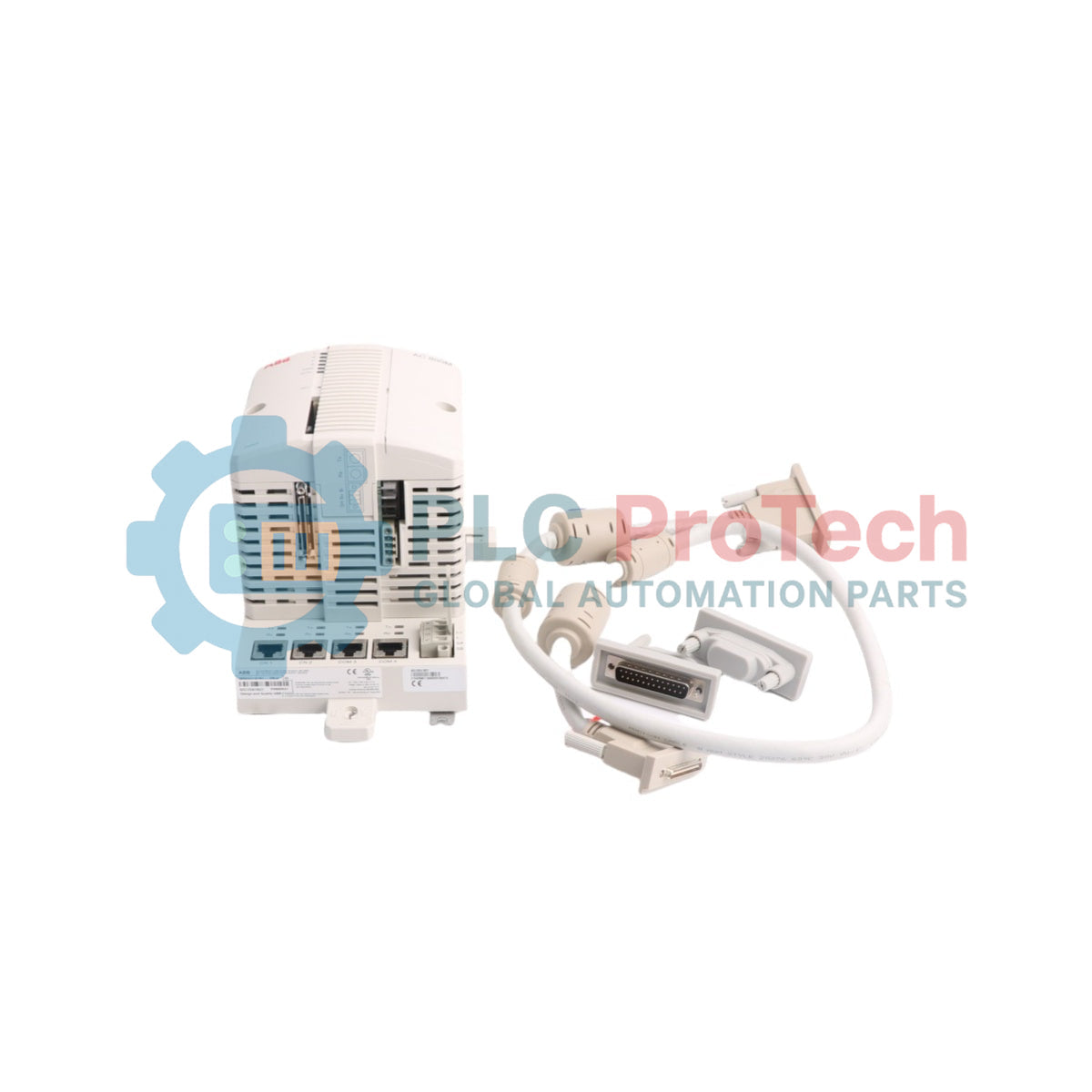

واحد پردازنده با یکپارچگی بالا AC 800M مدل ABB PM865K01، شماره 3BSE031151R1

Q: آیا میتوان از ModuleBus الکتریکی محلی در یک چیدمان پردازنده افزونه استفاده کرد؟

خیر. هنگام استفاده از پیکربندی CPU افزونه، نمیتوان از ModuleBus الکتریکی تعبیهشده در بیسپلیت استفاده کرد. همه اتصالهای S800 I/O باید از طریق ModuleBus نوری و مودمهای کلاستر برقرار شوند.

Q: هدف از دوشاخه TB852 موجود در کیت PM865K01 چیست؟

TB852 یک دوشاخه پایاندهی لینک RCU است. هرگاه ماژول پردازنده در پیکربندی کنترلر تکی (غیرافزونه) استفاده شود، باید این دوشاخه در کانکتور لینک RCU نصب شود.

SKU PM865K01 3BSE031151R1

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: PM865K01 3BSE031151R1
کشور سازنده:سوئد
نوع محصول: واحد پردازنده
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1200g
ابعاد: 119 میلی‌متر x 186 میلی‌متر x 135 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

ABB PM865K01 (شناسه محصول: 3BSE031151R1) یک بسته واحد پردازش مرکزی با یکپارچگی بالا است که برای پلتفرم سخت‌افزاری AC 800M طراحی شده است. این محصول مطابق IEC 61508 برای استفاده در کاربردهای حیاتی از نظر ایمنی تا سطح یکپارچگی ایمنی ۳ (SIL3) گواهی شده است. این واحد پردازنده با فرکانس ۹۶ مگاهرتز و ۳۲ مگابایت حافظه داخلی، راهکار کنترلی بسیار مستحکمی است که هنگام استقرار در پیکربندی کنترلر AC 800M با یکپارچگی بالا، قابلیت اجرای هم‌زمان کاربردهای غیر-SIL و طبقه‌بندی‌شده SIL را دارد.

PM865K01 عیب‌یابی پیشرفته داخلی، نظارت تقویت‌شده بر نوسان‌ساز و حفاظت مضاعف یکپارچه در برابر اضافه‌ولتاژ روی ولتاژهای داخلی را فراهم می‌کند. برای رعایت استانداردهای سخت‌گیرانه بین‌المللی ایمنی، این ماژول از معماری نظارتی اختصاصی استفاده می‌کند که به پیکربندی مطابق دفترچه رسمی ایمنی ABB نیاز دارد. این ماژول از طریق رابط‌های الکتریکی و نوری داخلی ModuleBus و همچنین دو درگاه اترنت RJ45، اتصال صنعتی گسترده‌ای را برای ارتباطات شبکه کنترل با دسترس‌پذیری بالا فراهم می‌کند.

ویژگی‌ها

گواهی سطح یکپارچگی ایمنی: در صورت پیکربندی با ماژول ایمنی SM811، کاملاً برای نصب‌های حیاتی از نظر ایمنی تا سطح SIL3 تأیید شده است.
معماری پربازده: مجهز به ریزپردازنده ۹۶ مگاهرتزی و ۳۲ مگابایت RAM مستحکم سیستمی و کاربر.
عیب‌یابی پیشرفته: دارای مدیریت سخت‌افزاری داخلی حافظه معکوس مضاعف برای تشخیص خطاهای بیتی در زمان واقعی، بدون تأخیر چرخه‌ای.
ایمنی الکتریکی: حفاظت مضاعف در برابر اضافه‌ولتاژ را در خطوط تغذیه داخلی و تایمرهای تقویت‌شده ناظر سیستم یکپارچه می‌کند.
گسترش ارتباطی انعطاف‌پذیر: رابط داخلی CEX-Bus امکان گسترش مرحله‌به‌مرحله با استفاده از پروتکل‌های مختلف فیلدباس را فراهم می‌کند.
افزونگی بدون وقفه: از افزونگی پردازنده آماده‌به‌کار داغ از طریق لینک RCU پشتیبانی می‌کند و امکان جابه‌جایی در صورت بروز خطا را در کمتر از ۱۰ میلی‌ثانیه فراهم می‌سازد.
مکانیک مستحکم: دارای مکانیزم کشویی و قفل‌شونده برای نصب ایمن روی ریل DIN و اتصال مستقیم زمین به شاسی.

کاربردها

سیستم‌های ابزاردقیق ایمنی (SIS): سیستم‌های خاموش‌سازی اضطراری (ESD) و حفاظت در برابر آتش و گاز.
سیستم‌های کنترل توزیع‌شده (DCS): عملیات حلقه‌های کنترل پیوسته فرایند در سراسر کارخانه‌های صنعتی بزرگ‌مقیاس.
اتوماسیون با یکپارچگی بالا: مدیریت زیرساخت‌های حیاتی که به اجرای هم‌زمان عملکردهای کنترلی و ایمنی نیاز دارد.
سیستم‌های مدیریت دیگ بخار و مشعل (BMS): توالی‌گذاری ایمن و پایش احتراق برای دیگ‌های بخار صنعتی سنگین.

اطلاعات سفارش

بسته محصول PM865K01 شامل اجزای سخت‌افزاری تأییدشده زیر است:

مورد / مدل	شناسه محصول	توضیحات قطعه
PM865	3BSE031151R1	CPU ایمنی، 96 مگاهرتز، 32 مگابایت (مجوزی شامل نمی‌شود)
TP830	—	واحد پایه‌صفحه
TB850	—	ترمیناتور CEX-bus (نر)
TB807	—	دوشاخه ترمیناتور ModuleBus
TB852	—	دوشاخه ترمیناتور RCU-Link
4943013-6	—	باتری لیتیومی برای پشتیبان‌گیری از حافظه

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
شناسه محصول	3BSE031151R1
عنوان طراحی ABB	PM865K01
سرعت پردازنده	96 مگاهرتز
حافظه داخلی	32MB
عرض خالص محصول	119 میلی‌متر
ارتفاع خالص محصول	186 میلی‌متر
عمق / طول خالص محصول	135 میلی‌متر
وزن خالص محصول	1.2 کیلوگرم
نوع باتری	لیتیوم قابل‌حمل (وزن 9 گرم)
کلاس حفاظتی	IP20
حداکثر دمای کار	40 درجه سانتی‌گراد (دمای محیط بیرون محفظه)
انطباق با RoHS	مطابق با RoHS 2 2011/65/EU نیست (قوانین قطعات یدکی اعمال می‌شود)

اتصالات/رابط‌ها

درگاه‌های شبکه کنترلی CN1 و CN2

پین کانکتور	عملکرد	توضیحات
1	TD+	ارسال داده (مثبت)
2	TD-	ارسال داده (منفی)
3	RD+	دریافت داده (مثبت)
4-5	استفاده نمی‌شود	وصل نشود
6	RD-	دریافت داده (منفی)
7-8	استفاده نمی‌شود	وصل نشود
محفظه	شیلد	اتصال زمین شاسی

درگاه سریال COM3 (RS-232C با کنترل مودم)

پین کانکتور	عملکرد	توضیحات
1	RTS	درخواست ارسال
2	DTR	پایانه داده آماده
3	TD	ارسال داده
4	0V	زمین سیگنال
5	0V	زمین سیگنال
6	RD	دریافت داده
7	DCD	تشخیص حامل داده
8	CTS	آماده دریافت
محفظه	شیلد	اتصال زمین شاسی

راهنمای نصب

نصب روی ریل DIN: دستگاه را به‌صورت افقی روی ریل DIN نوع کلاه‌خودی TS 35/7.5 نصب کنید. پیش از گیره‌کردن روی ریل، وسیله قفل‌کننده پایه‌صفحه را در خلاف جهت عقربه‌های ساعت به وضعیت OPEN بچرخانید.
لغزش و اتصال متقابل: پس از قلاب شدن روی لبه بالایی ریل، وسیله قفل‌کننده را به وضعیت SLIDE منتقل کنید. ماژول را به‌صورت جانبی بلغزانید تا با دقت هم‌راستا شود و کانکتورهای پایه‌صفحه آن به واحدهای مجاور متصل شوند. برای جلوگیری از آسیب فیزیکی به ساختار، از هم‌راستایی دقیق پین‌ها اطمینان حاصل کنید.
اتصال زمین: با چرخاندن پیچ قفل در جهت عقربه‌های ساعت تا وضعیت LOCKED، دستگاه را در جای خود محکم کنید. این کار سازوکار اتصال زمین داخلی را محکم به سطح فلزی بدون رنگ ریل DIN متصل می‌کند.
سیم‌کشی منبع تغذیه: خطوط 24V DC را به ترمینال‌های پیچی پایه‌صفحه وصل کنید. برای جلوگیری از خطاهای غیرمنتظره در لینک‌های پایش هنگام استفاده از یک منبع تغذیه، ترمینال‌های ورودی SA و SB روی دستگاه را مستقیماً به +24 V DC جامپر کنید.
جابجایی باتری: باتری لیتیومی داخلی را تا زمانی که کنترلر به‌طور کامل و عادی روشن نشده و LED باتری فعال شروع به چشمک‌زدن نکرده است، به شیار مربوطه وصل نکنید. قرار دادن باتری در ماژول خاموش، توان سلول آن را فوراً تخلیه می‌کند.

FAQ

آیا می‌توان از ModuleBus الکتریکی محلی در یک چیدمان پردازنده افزونه استفاده کرد؟

خیر. هنگام استفاده از پیکربندی CPU افزونه، نمی‌توان از ModuleBus الکتریکی تعبیه‌شده در بیس‌پلیت استفاده کرد. همه اتصال‌های S800 I/O باید از طریق ModuleBus نوری و مودم‌های کلاستر برقرار شوند.

هدف از دوشاخه TB852 موجود در کیت PM865K01 چیست؟

TB852 یک دوشاخه پایان‌دهی لینک RCU است. هرگاه ماژول پردازنده در پیکربندی کنترلر تکی (غیرافزونه) استفاده شود، باید این دوشاخه در کانکتور لینک RCU نصب شود.

چرا نباید پیش از روشن کردن پردازنده، باتری پشتیبان را وارد کنم؟

اگر باتری پشتیبان پیش از روشن شدن منبع تغذیه خارجی عادی 24V DC در نگهدارنده قرار گیرد، مدارهای حافظه CPU بلافاصله شروع به تخلیه باتری می‌کنند و عمر مفید آن را در محل به‌طور چشمگیری کاهش می‌دهند.

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

واحد پردازنده با یکپارچگی بالا AC 800M مدل ABB PM865K01، شماره 3BSE031151R1

1 / 4

تعداد

Call sales Contact

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

Reviews

1 4

فقط 6 قلم کالا در انبار باقی مانده است

تعداد

مشاهده جزئیات کامل

ارسال سریع جهانی

تحویل استاندارد: ۴-۶ روز کاری از طریق DHL، FedEx و UPS.
ارسال فوری: ارسال همان روز برای سفارش‌های موجود در انبار که قبل از ساعت ۲:۰۰ بعدازظهر (GMT+8) ثبت شده‌اند.
پوشش جهانی: خدمات به بیش از ۱۵۰ کشور، شامل تحویل سریع به عربستان سعودی و امارات.

بازگشت کالا و گارانتی

ضمانت ۳۰ روزه: بازگشت کالا برای محصولات موجود در انبار با بسته‌بندی اصلی و مهر کارخانه پذیرفته می‌شود.
گارانتی ۱۲ ماهه: هر قطعه صنعتی با گارانتی فنی حرفه‌ای ما پشتیبانی می‌شود.

سفارش‌ها از دوشنبه تا جمعه پردازش و تحویل داده می‌شوند (به جز تعطیلات رسمی).

برای شرایط کامل واجد شرایط بودن، هزینه‌های بازگردانی و جزئیات بازگشت بین‌المللی، لطفاً صفحه رسمی ما را مشاهده کنید سیاست بازپرداخت و بازگشت کالا .

TECHNICAL SPECIFICATIONS

Color pattern	سفید
Country of origin	سوئد
Power source	برق DC
