تولیدکننده: ABB
شماره محصول: RED670
کشور سازنده:سوئیس
نوع محصول: رلههای حفاظت دیفرانسیل خط
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 10000g
ابعاد: ۲۵۴٫۳ میلیمتر × ۲۱۰٫۱ میلیمتر × ۲۴۲ میلیمتر (ارتفاع × عرض × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

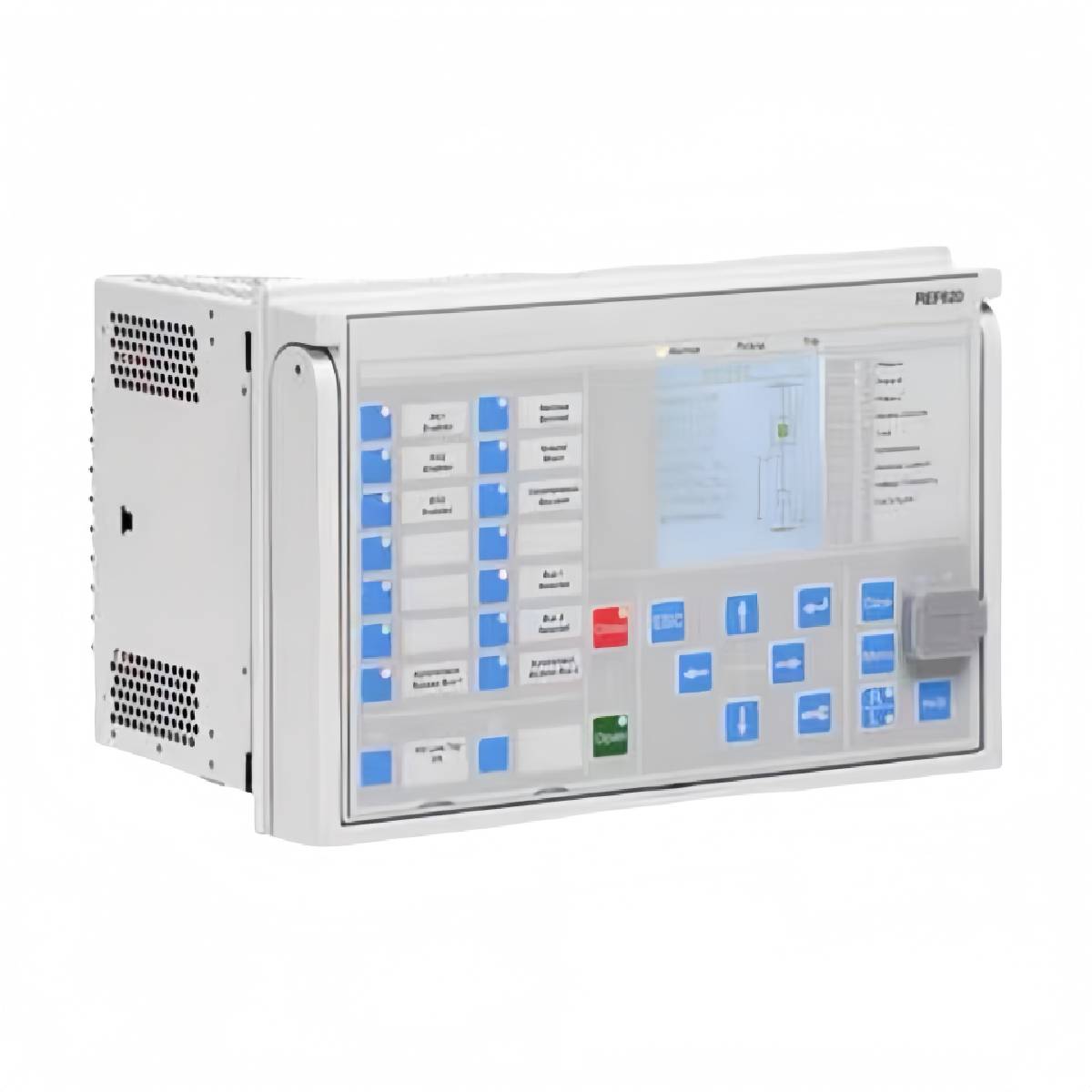

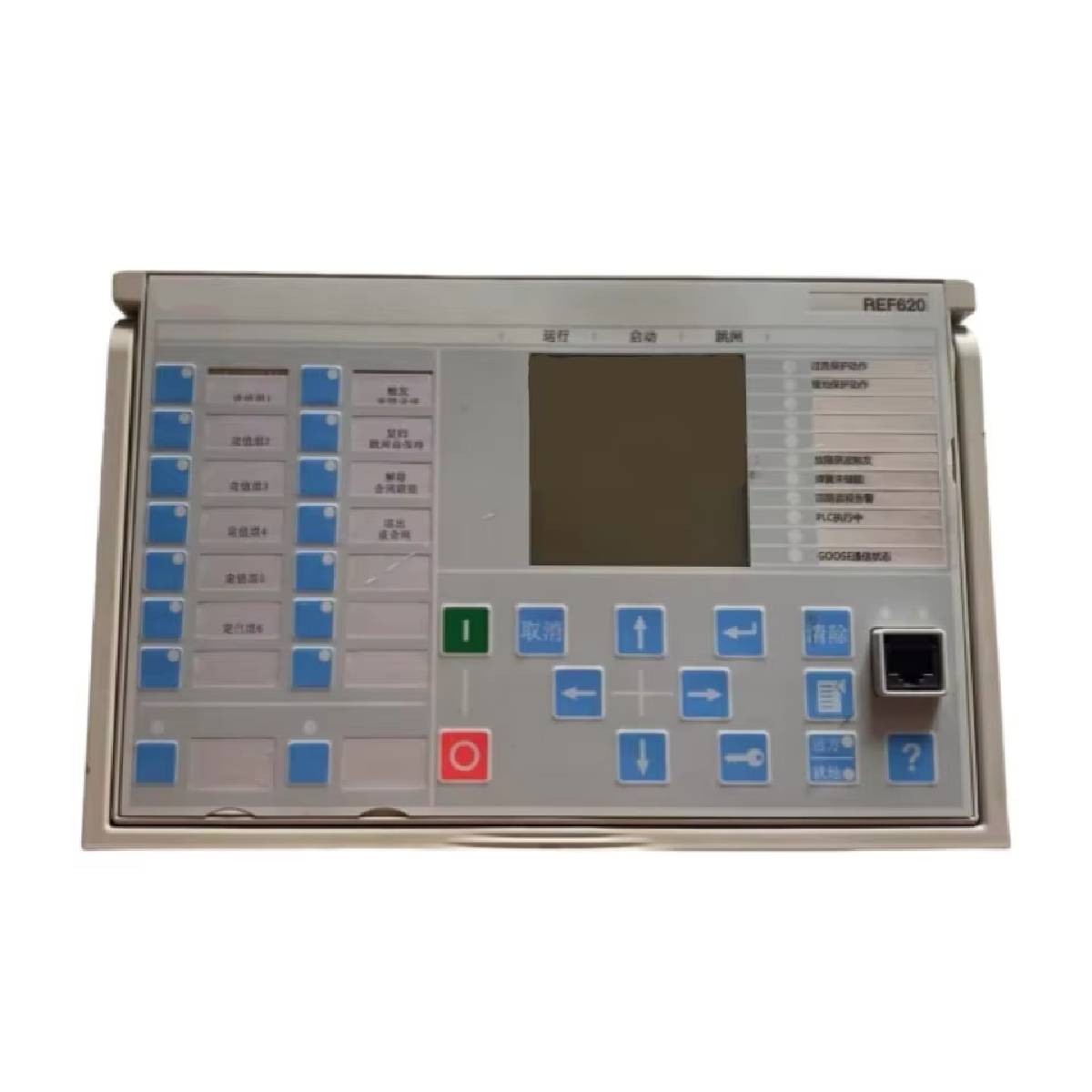

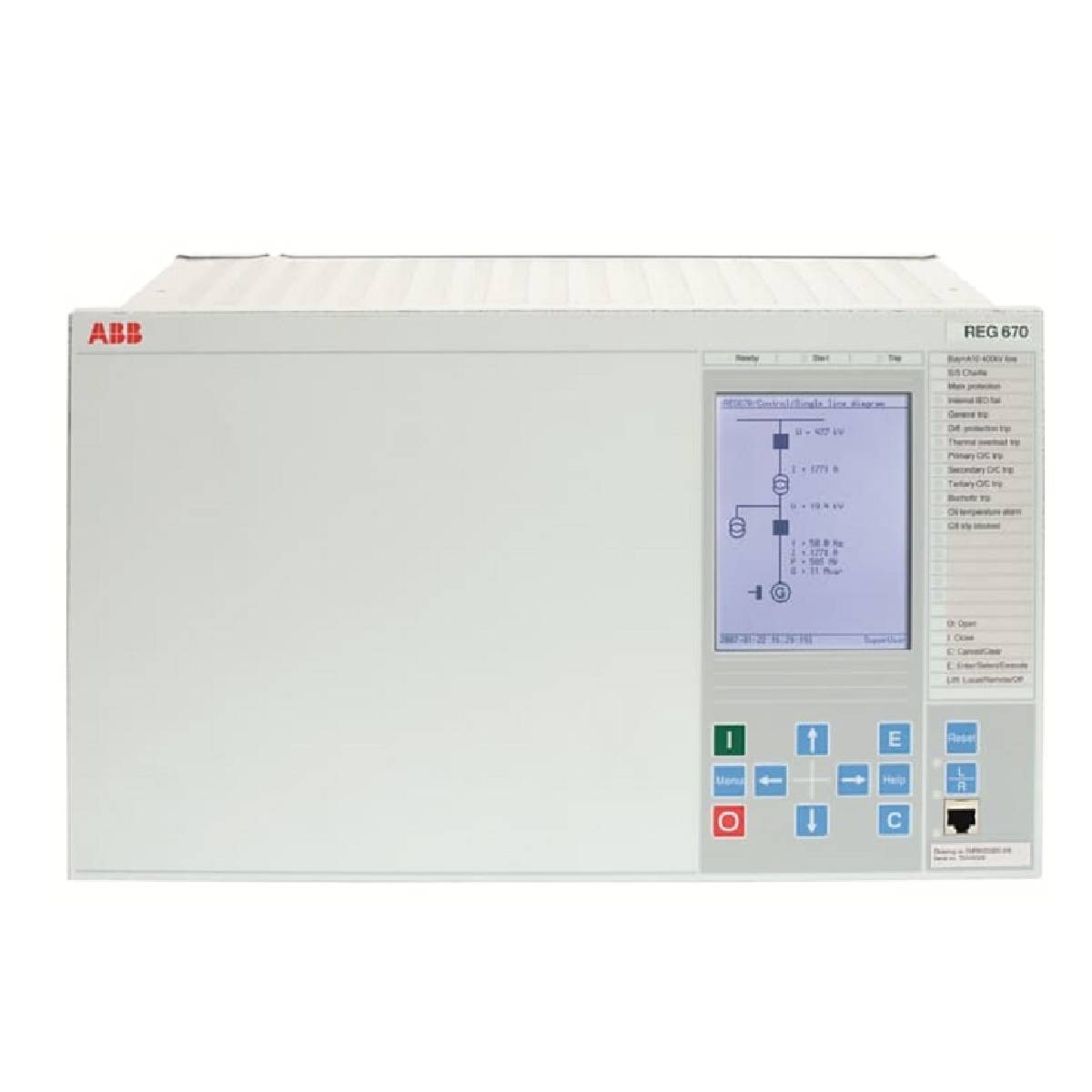

ABB RED670 یک رله حفاظت دیفرانسیل خط است که برای حفاظت، کنترل و پایش خطوط هوایی و کابلها در شبکههای توزیع و انتقال فشارقوی طراحی شده است. این دستگاه حفاظت دیفرانسیل جریان تفکیکشده برحسب فاز را برای خطوط با بار سنگین، پیکربندیهای چندترمیناله و فیدرهای کابلی متصل به ترانسفورماتورهای بلوک ژنراتور ارائه میدهد. این دستگاه از حداکثر شش ورودی جریان تثبیتشده در هر فاز پشتیبانی میکند تا آرایشهای چنددژنکتوره را در کاربردهای سه تا پنجترمیناله پوشش دهد.
ABB RED670 با جبران جریان شارژ، حساسیت بالا را در خطوط هوایی طولانی و کابلهای زیرزمینی حفظ میکند. ارتباط بین تجهیزات الکترونیکی هوشمند (IED) برای طرحهای دیفرانسیل از طریق استاندارد IEEE C37.94 و با افزونگی اختیاری دوکاناله انجام میشود. برای تضمین تداوم حفاظت هنگام قطعی کانال ارتباطی دیفرانسیل، رله به حفاظت مستقل و کامل خط بر پایه امپدانس، با مشخصههای چهارضلعی و مو، مجهز است. قابلیتهای یکپارچه اضافی شامل وصل مجدد خودکار تکفاز، دوفاز و سهفاز، کنترل سنکرونیزم، حفاظت خرابی دژنکتور، ثبت اغتشاش و مکانیابی خطا هستند.
| پارامتر | مشخصات |
|---|---|
| سازنده | ABB / هیتاچی انرژی |
| سری محصول | سری Relion 670 |
| نوع دستگاه | IED حفاظت دیفرانسیل خط |
| عملکرد حفاظت اصلی | حفاظت دیفرانسیل خط (87L / 87LT) |
| عملکرد حفاظت پشتیبان | حفاظت فاصله با پوشش کامل (۲۱) |
| ورودیهای جریان | حداکثر ۶ ورودی جریان پایدارشده در هر فاز |
| ظرفیت ترمینال خط | حداکثر ۵ ترمینال |
| ارتباطات باس فرایند | IEC 61850-9-2LE (حداکثر ۶ واحد ادغام) |
| پروتکل نوری دیفرانسیل | IEEE C37.94 |
| پروتکلهای ارتباطی پست | IEC 61850-8-1، LON، SPA، DNP3.0، IEC 60870-5-103 |
| حالتهای منطق تریپ | تکفاز، دوفاز، سهفاز |
| واحدهای دمای حفاظت حرارتی | درجه سلسیوس |
| اندازه محفظه | ارتفاع (h) | عرض (w) | عمق (d) | حداکثر وزن |
|---|---|---|---|---|
| ۶U، ۱/۲ × ۱۹ اینچ | ۲۵۴٫۳ میلیمتر | ۲۱۰٫۱ میلیمتر | ۲۴۲ میلیمتر | ≤۱۰ کیلوگرم |
| ۶U، ۳/۴ × ۱۹ اینچ | ۲۵۴٫۳ میلیمتر | ۳۲۲٫۴ میلیمتر | ۲۴۲ میلیمتر | ≤۱۵ کیلوگرم |
| ۶U، ۱/۱ × ۱۹ اینچ (رک کامل) | ۲۵۴٫۳ میلیمتر | ۴۳۴٫۷ میلیمتر | ۲۴۲ میلیمتر | ≤۱۸ کیلوگرم |
| شماره سفارش | توضیحات | شناسه عملکرد | دستهبندی |
|---|---|---|---|
| 1MRK005907-AA | ناحیه حفاظت فاصله، مشخصه چهارضلعی | ZMQPDIS، ZMQAPDIS | امپدانس (گزینه ۱) |
| 1MRK005907-BA | امپدانس جهتدار چهارضلعی | ZDRDIR | امپدانس (گزینههای ۱ و ۴) |
| 1MRK005907-CA | انتخاب فاز، مشخصه چهارضلعی با زاویه ثابت | FDPSPDIS | امپدانس (گزینههای ۱، ۲ و ۳) |
| 1MRK005907-DA | ناحیه اندازهگیری فاصله، مشخصه چهارضلعی برای خطوط دارای جبرانسازی سری | ZMCPDIS، ZMCAPDIS | امپدانس (جایگزین ۲) |
| 1MRK005907-EA | امپدانس جهتدار چهارضلعی، شامل جبرانسازی سری | ZDSRDIR | امپدانس (جایگزین ۲) |
| 1MRK005907-FA | حفاظت دیستانس تمامطرح، با مشخصه مو | ZMHPDIS | امپدانس (جایگزین ۳) |
| 1MRK005907-GA | حفاظت دیستانس تمامطرح، چهارضلعی برای خطاهای زمین | ZMMPDIS, ZMMAPDIS | امپدانس (جایگزین ۳) |
| 1MRK005907-HA | عنصر امپدانس جهتدار با مشخصه مو | ZDMRDIR | امپدانس (جایگزین ۳ و گزینه ۱) |
| 1MRK005907-KA | تابع جهتدار اضافی حفاظت دیستانس برای خطاهای زمین | ZDARDIR | امپدانس (جایگزین ۳ و گزینههای ۱،۲،۴) |
| 1MRK005907-LA | منطق نظارت بر امپدانس مو | ZSMGAPC | امپدانس (جایگزین ۳) |
| 1MRK005907-MA | شناسایی فاز معیوب همراه با ورود بار به ناحیه حفاظتی | FMPSPDIS | امپدانس (جایگزین ۳ و گزینههای ۱،۲،۴) |
| 1MRK005907-NA | ناحیه حفاظت دیستانس، با مشخصه چهارضلعی و تنظیمات جداگانه | ZMRPDIS, ZMRAPDIS | امپدانس (جایگزین ۴) |
| 1MRK005907-PA | انتخاب فاز، با مشخصه چهارضلعی و زاویه قابل تنظیم | FRPSPDIS | امپدانس (جایگزین ۴) |
| 1MRK005907-SB | حفاظت دیستانس پرسرعت، با مشخصه چهارضلعی و مو | ZMFPDIS | امپدانس (جایگزین ۵) |
| 1MRK005907-RB | حفاظت دیستانس پرسرعت برای خطوط جبرانشده سری، با مشخصه چهارضلعی و مو | ZMFCPDIS | امپدانس (جایگزین ۶) |
| 1MRK005907-UA | آشکارسازی نوسان توان | ZMRPSB | امپدانس (اختیاری) |
| 1MRK005908-AA | منطق وصل خودکار روی خطادار، مبتنی بر ولتاژ و جریان | ZCVPSOF | امپدانس (اختیاری) |
| 1MRK005907-VA | منطق نوسان توان | PSLPSCH | امپدانس (اختیاری) |
| 1MRK005908-CB | حفاظت لغزش قطب/خارج از گام | PSPPPAM | امپدانس (اختیاری) |
| 1MRK005908-GA | حفاظت خارج از گام | OOSPPAM | امپدانس (اختیاری) |
| 1MRK005908-DA | منطق اولویت فاز | PPLPHIZ | امپدانس (اختیاری) |
| 1MRK005920-AA | منطق ارتباط طرح حفاظتی برای حفاظت دیستانس یا اضافهجریان | ZCPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-BA | منطق ارتباط طرح حفاظتی تفکیکشده بر اساس فاز برای حفاظت دیستانس | ZC1PPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-CA | منطق برگشت جریان و تغذیه ضعیف برای حفاظت دیستانس | ZCRWPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-DA | منطق برگشت جریان و تغذیه ضعیف برای ارتباطات تفکیکشده بر اساس فاز | ZC1WPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-EA | منطق شتابدهی محلی | ZCLCPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-FA | منطق ارتباط طرح حفاظتی برای حفاظت اضافهجریان باقیمانده | ECPSCH | ارتباطات طرح حفاظتی |
| 1MRK005920-GA | منطق برگشت جریان و تغذیه ضعیف برای حفاظت اضافهجریان باقیمانده | ECRWPSCH | ارتباطات طرح حفاظتی |
| 1MRK005921-AX | تریپ انتقال مستقیم | DTT | ارتباطات طرح حفاظتی |
| 1MRK005922-MX | بلوکهای منطقی قابل پیکربندی Q/T | - | توابع منطقی |
| 1MRK005922-AY | بسته منطقی توسعه | - | توابع منطقی |
| 1MRK005924-HA | پایش وضعیت کلید قدرت | SSCBR | پایش |
| 1MRK005925-XB | مکانیاب خطا | LMBRFLO | پایش |
| 1MRK005930-TA | ارتباط گذرگاه فرایند IEC 61850-9-2 | - | ارتباطات ایستگاه |
| 1MRK002924-YB | پروتکل افزونگی موازی IEC 62439-3 | PRP | ارتباطات ایستگاه |
