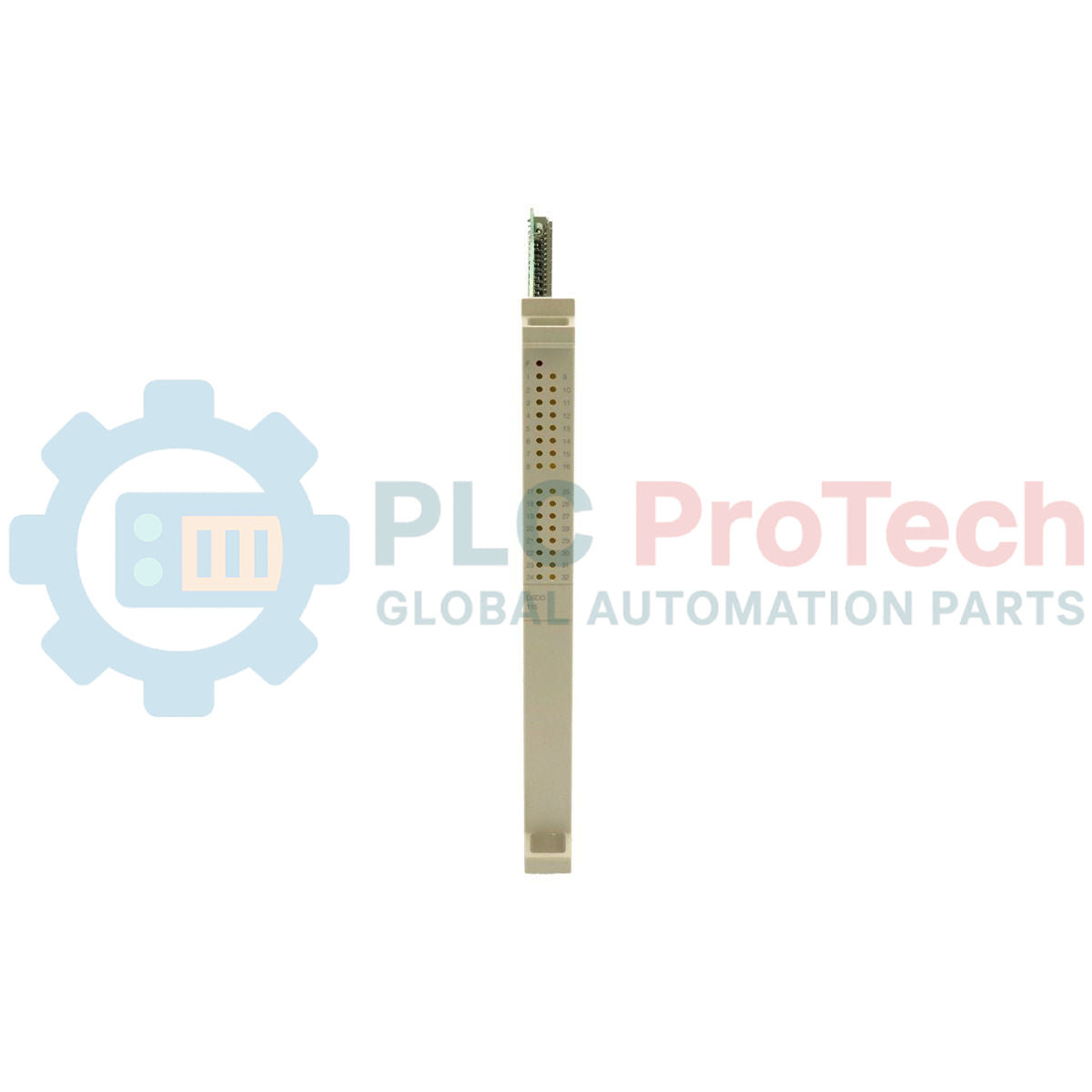

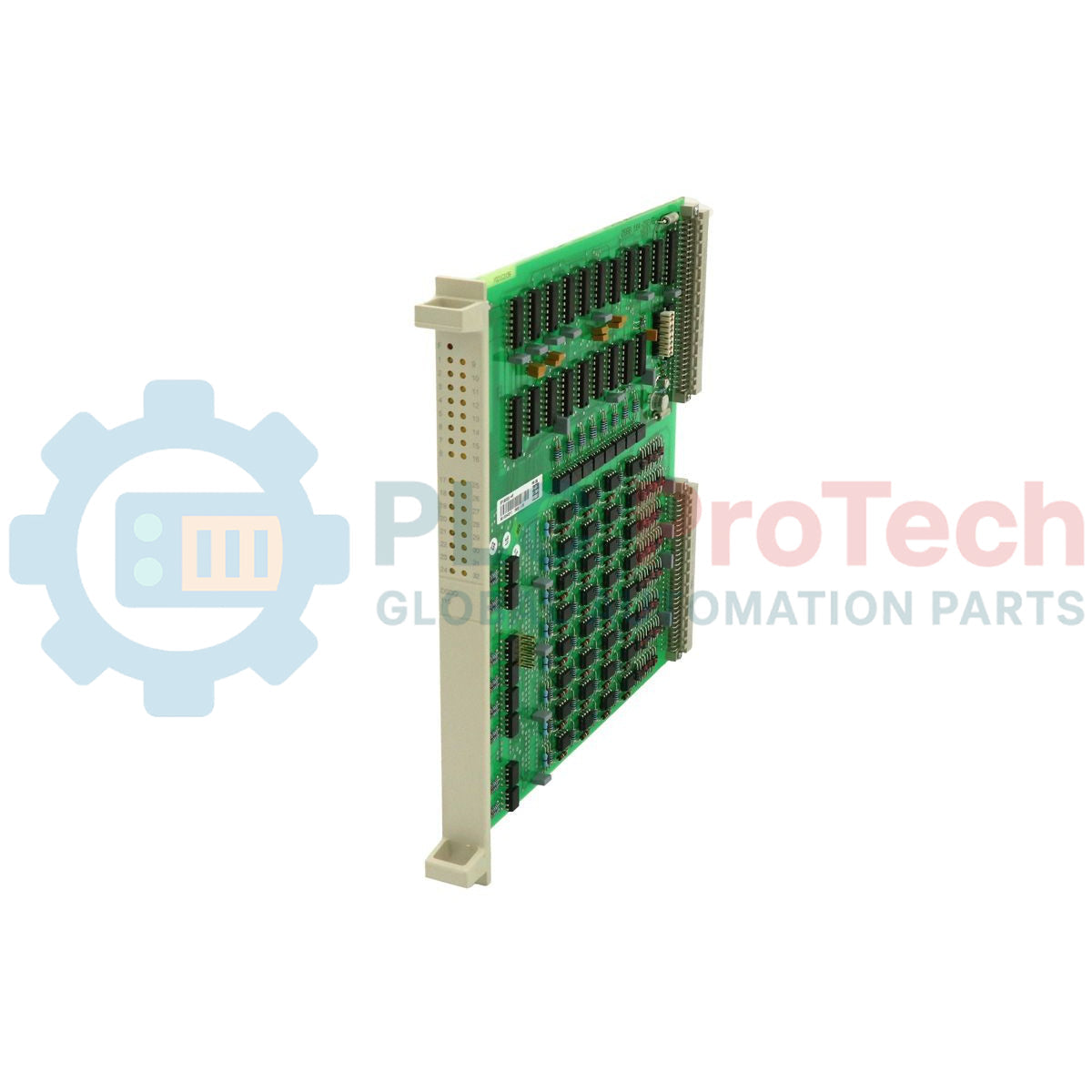

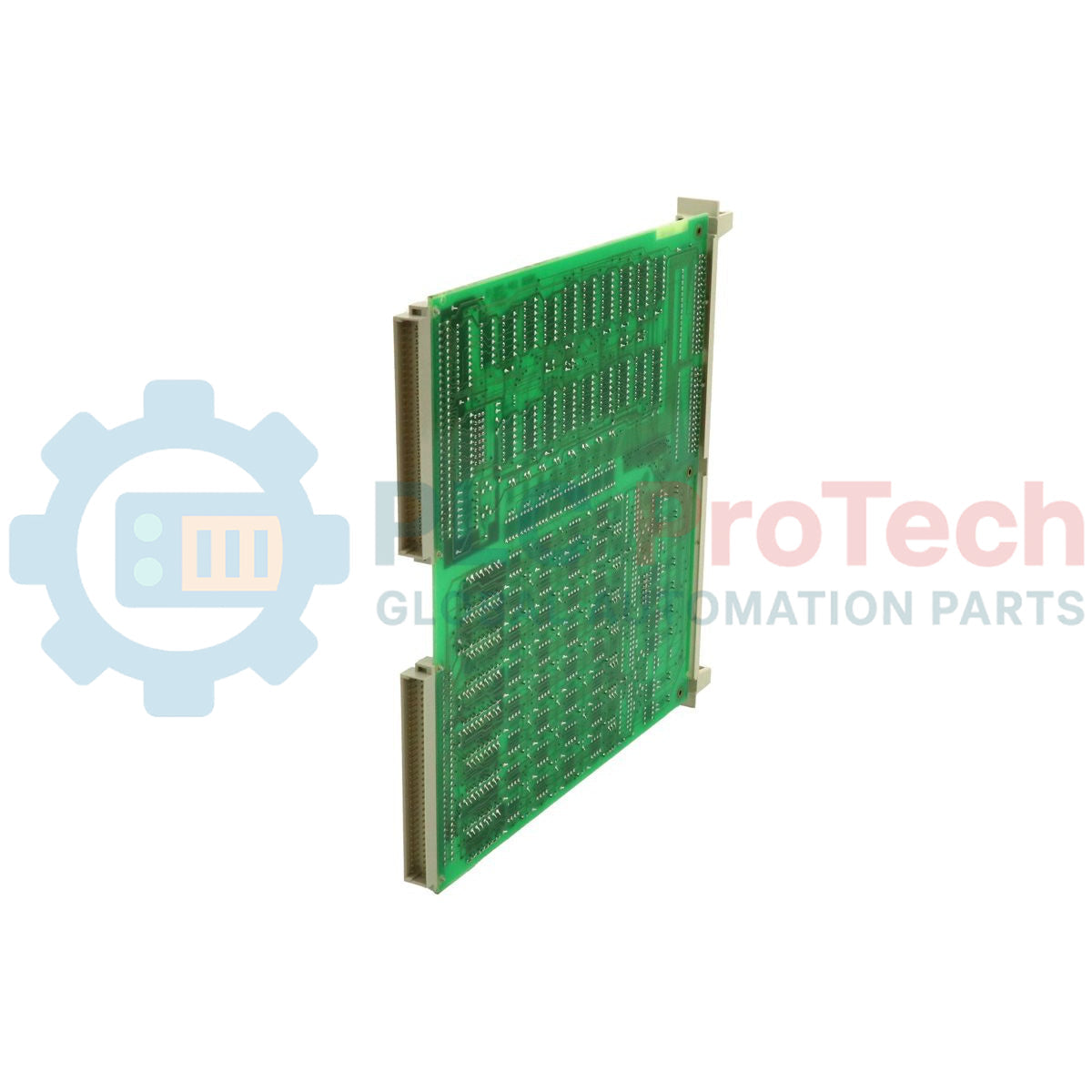

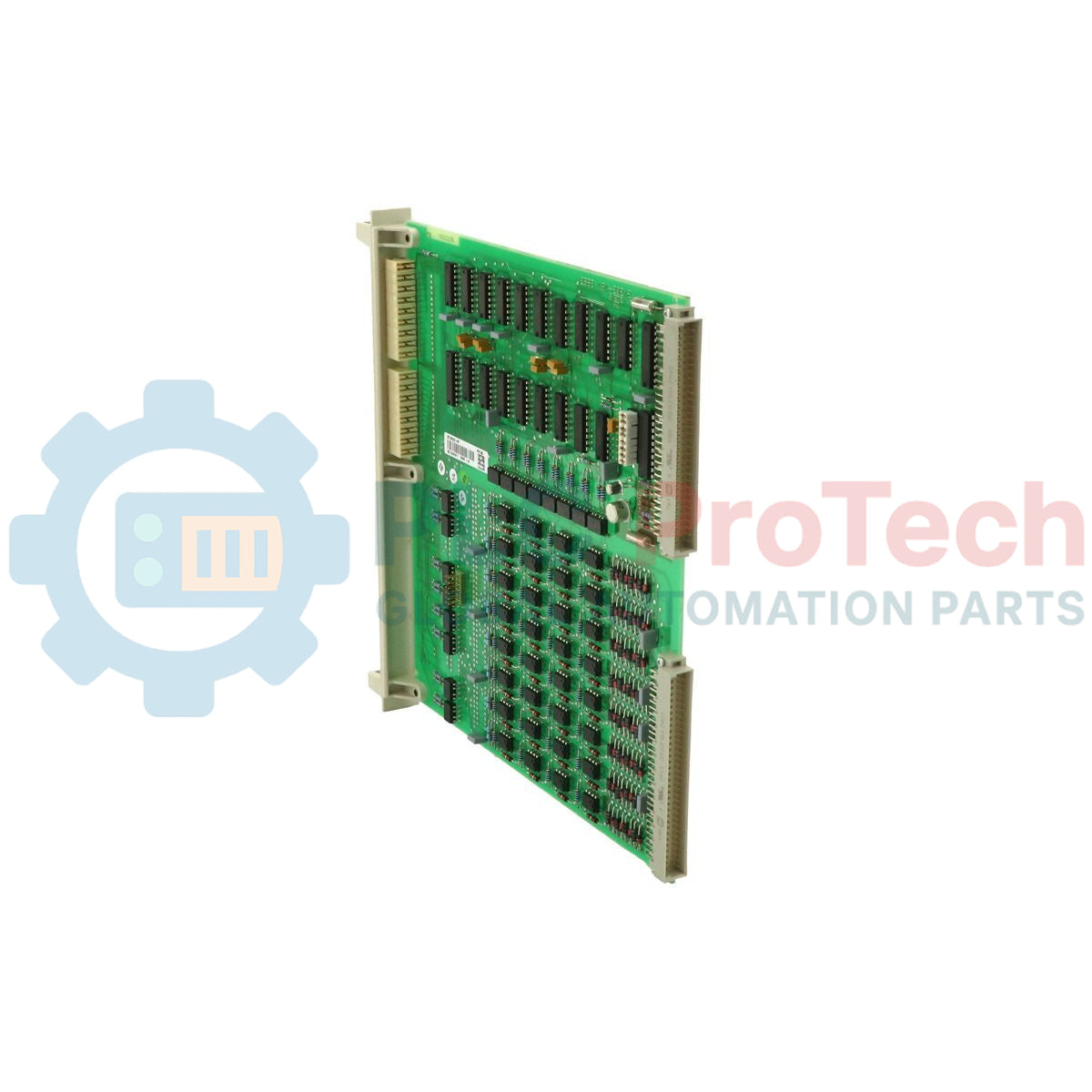

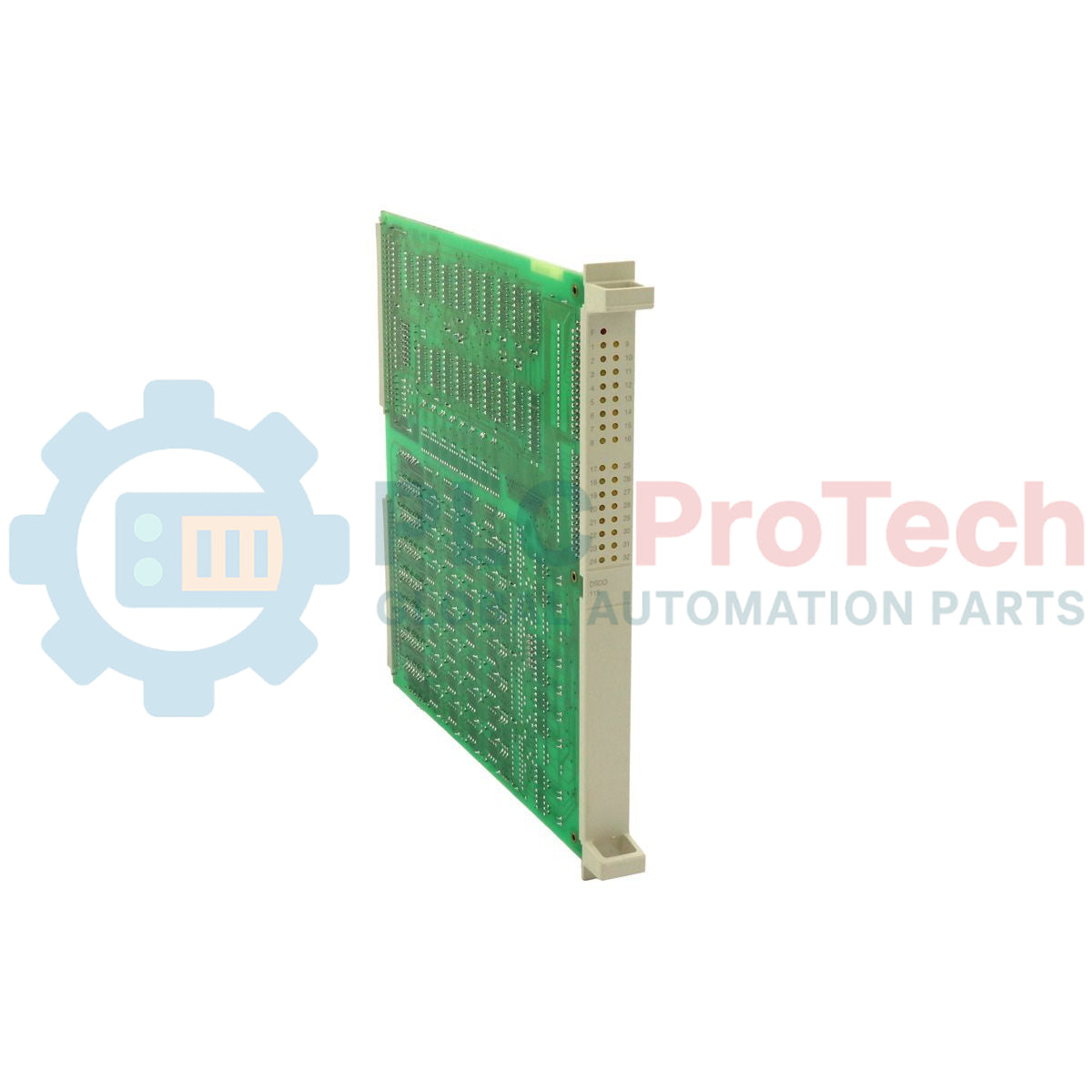

برد خروجی دیجیتال ABB S100 I/O مدل REP57160001-NF DSDO 115

مروری بر محصول

REP57160001-NF (DSDO 115) یک برد خروجی دیجیتال با چگالی بالا است که به خانواده ورودی/خروجی S100 شرکت ABB تعلق دارد و برای یکپارچه‌سازی بی‌وقفه با سیستم‌های کنترلی Advant OCS، MasterPiece 200 و 800xA طراحی شده است. این ماژول به‌عنوان یک رابط حیاتی عملگر، منطق داخلی کنترلر را به سیگنال‌های الکتریکی فیزیکی موردنیاز برای راه‌اندازی شیرهای برقی، رله‌ها و کنتاکتورهای موتور تبدیل می‌کند. DSDO 115 که برای محیط‌های صنعتی سنگین مانند فرآوری فلزات، صنایع خمیر و کاغذ و تأسیسات بزرگ تولید برق بهینه شده است، برای حفظ تداوم عملیاتی زیرساخت‌های اتوماسیون قدیمی ضروری است. این ماژول با فراهم‌کردن سوئیچینگ قابل‌اعتماد و ایزولاسیون گالوانیکی سطح بالا، تداخل متقابل سیگنال‌ها را به حداقل می‌رساند و از واحد پردازش مرکزی در برابر اضافه‌ولتاژهای الکتریکی سمت فیلد محافظت می‌کند و در نتیجه زمان توقف برنامه‌ریزی‌نشده در فرایندهای حیاتی را کاهش می‌دهد.

پیکربندی فنی

ماژول DSDO 115 با تراکم بالای کانال‌ها و رابط گذرگاه ارتباطی مقاوم خود شناخته می‌شود:

• معماری ورودی/خروجی S100: به‌طور خاص برای گذرگاه S100 طراحی شده است و تبادل سریع داده با محیط‌های نرم‌افزاری Advant Master و MOD 300 را تضمین می‌کند.

• خروجی ۳۲ کاناله: معمولاً با ۳۲ خروجی مبتنی بر ترانزیستور پیکربندی می‌شود و امکان کنترل متمرکز چندین تجهیز فیلد را از یک شکاف رک فراهم می‌کند.

• جداسازی گالوانیکی: هر خروجی به‌صورت نوری یا گالوانیکی از برد پشتی سیستم ایزوله شده است تا خطاهای فیلد به تجهیزات الکترونیکی کنترلر منتقل نشوند.

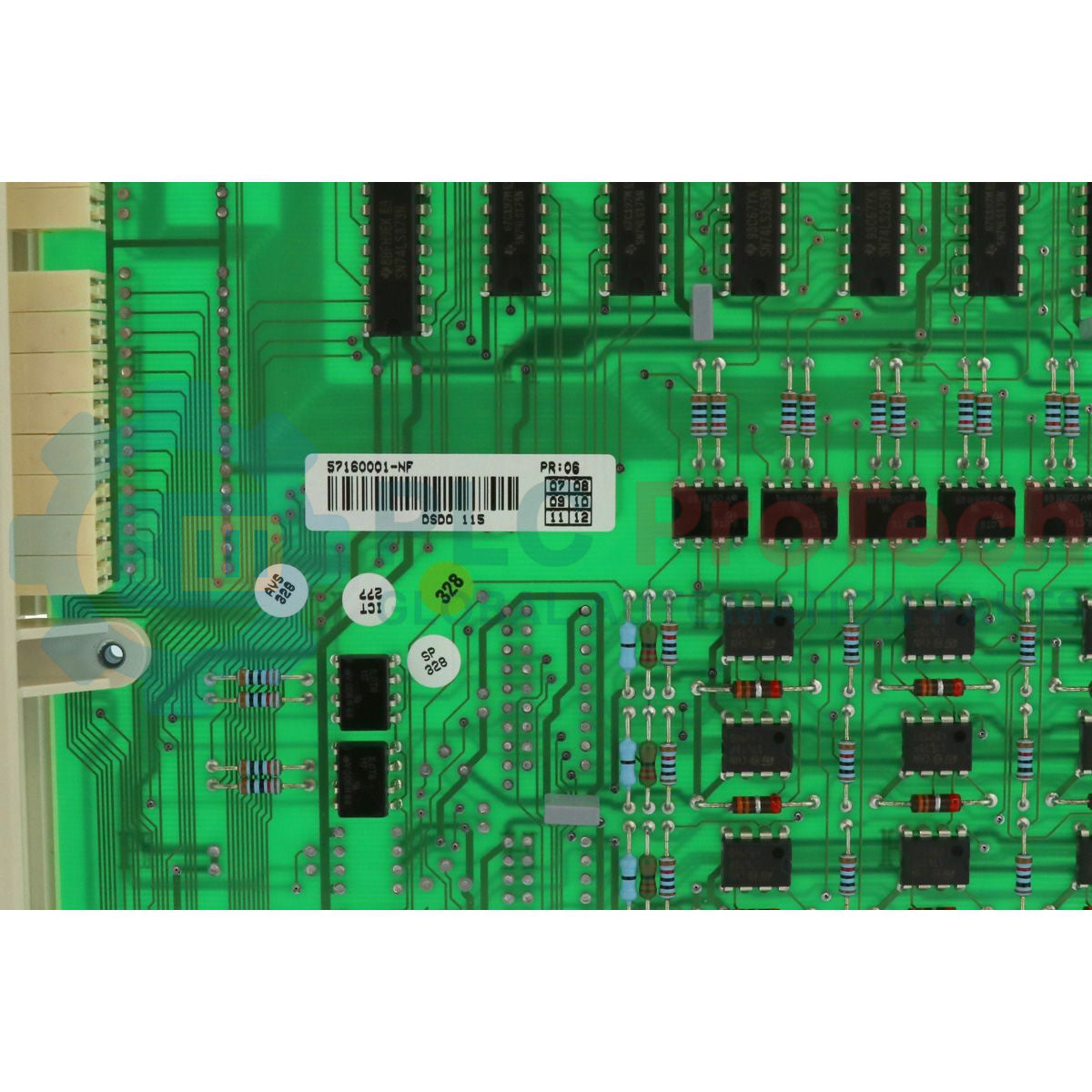

• شناسه تعمیر (REP): این واحد یک قطعه تعمیراتی دارای تأییدیه کارخانه (REP57160001-NF) است که در مالمو، سوئد، به‌طور دقیق آزمایش شده تا مشخصات اولیه سازنده اصلی از نظر عملکرد و ایمنی را برآورده کند.

• ابعاد استاندارد: با اندازه فریم «Spare_Parts» طراحی شده و در رک‌های استاندارد ABB جای می‌گیرد تا فرایندهای تعویض در حالت روشن یا تعمیر و نگهداری ساده‌تر شوند.

مشخصات فنی

پرسش‌های متداول فنی

DSDO 115 چگونه اتصال کوتاه کانال‌های خروجی را مدیریت می‌کند؟

این ماژول دارای مدار حفاظتی داخلی است. بااین‌حال، استفاده از فیوزها یا قطع‌کننده‌های مدار خارجی در سیم‌کشی سمت فیلد، برای جلوگیری از آسیب اضافه‌بارهای موضعی به ترانزیستورهای خروجی برد، یک رویه استاندارد مهندسی است.

آیا می‌توان از این ماژول در سیستم 800xA استفاده کرد؟

بله، DSDO 115 هنگام استفاده از توسعه‌دهنده گذرگاه ورودی/خروجی S100، با خط کنترلر 800xA کاملاً سازگار است و امکان یکپارچه‌سازی سخت‌افزار قدیمی S100 را در معماری‌های کنترلی مدرن فراهم می‌کند.

تفاوت بین 57160001-NF و REP57160001-NF چیست؟

از نظر الکترونیکی، این دو یکسان هستند. پیشوند «REP» نشان می‌دهد که قطعه تحت فرایند تعمیر و تأیید مجدد دارای گواهی کارخانه قرار گرفته است؛ بنابراین راهکاری مقرون‌به‌صرفه و پایدار برای تعمیر و نگهداری سیستم‌های موجود محسوب می‌شود.

راهنمای مهندسی و نصب

الزامات اتصال زمین و شیلدینگ

در محیط‌های دارای تداخل زیاد، اطمینان حاصل کنید که رک ورودی/خروجی S100 به‌درستی به شینه زمین کابینت مرکزی متصل شده باشد. تمام کابل‌های فیلد باید شیلددار باشند و شیلد در نقطه ورود کابل به کابینت خاتمه یابد تا از ورود نویز به مسیرهای سیگنال DSDO 115 جلوگیری شود.

الزامات تغذیه فیلد

DSDO 115 برای راه‌اندازی بارهای خروجی به یک منبع تغذیه خارجی 24 VDC نیاز دارد. اطمینان حاصل کنید که ظرفیت منبع تغذیه برای تحمل مجموع جریان هم‌زمان هر ۳۲ کانال کافی باشد. برای تضمین قابلیت اطمینان بلندمدت قطعات، استفاده از منبع تغذیه صنعتی تنظیم‌شده با ولتاژ ریپل کمتر از 100 mV توصیه می‌شود.

ایمنی تعویض ماژول

اگرچه ورودی/خروجی S100 از تعمیر و نگهداری قدرتمند پشتیبانی می‌کند، پیش از انجام تعویض در حالت روشن، همیشه «راهنمای ایمنی و کاربر» مخصوص کنترلر خود، مانند MasterPiece 200، را بررسی کنید. اطمینان حاصل کنید که تمام تجهیزات فیلد مرتبط با خروجی در وضعیت «ایمن» قرار دارند یا به حالت «دستی» منتقل شده‌اند تا هنگام فرایند تعویض از حرکت غیرمنتظره ماشین جلوگیری شود.
