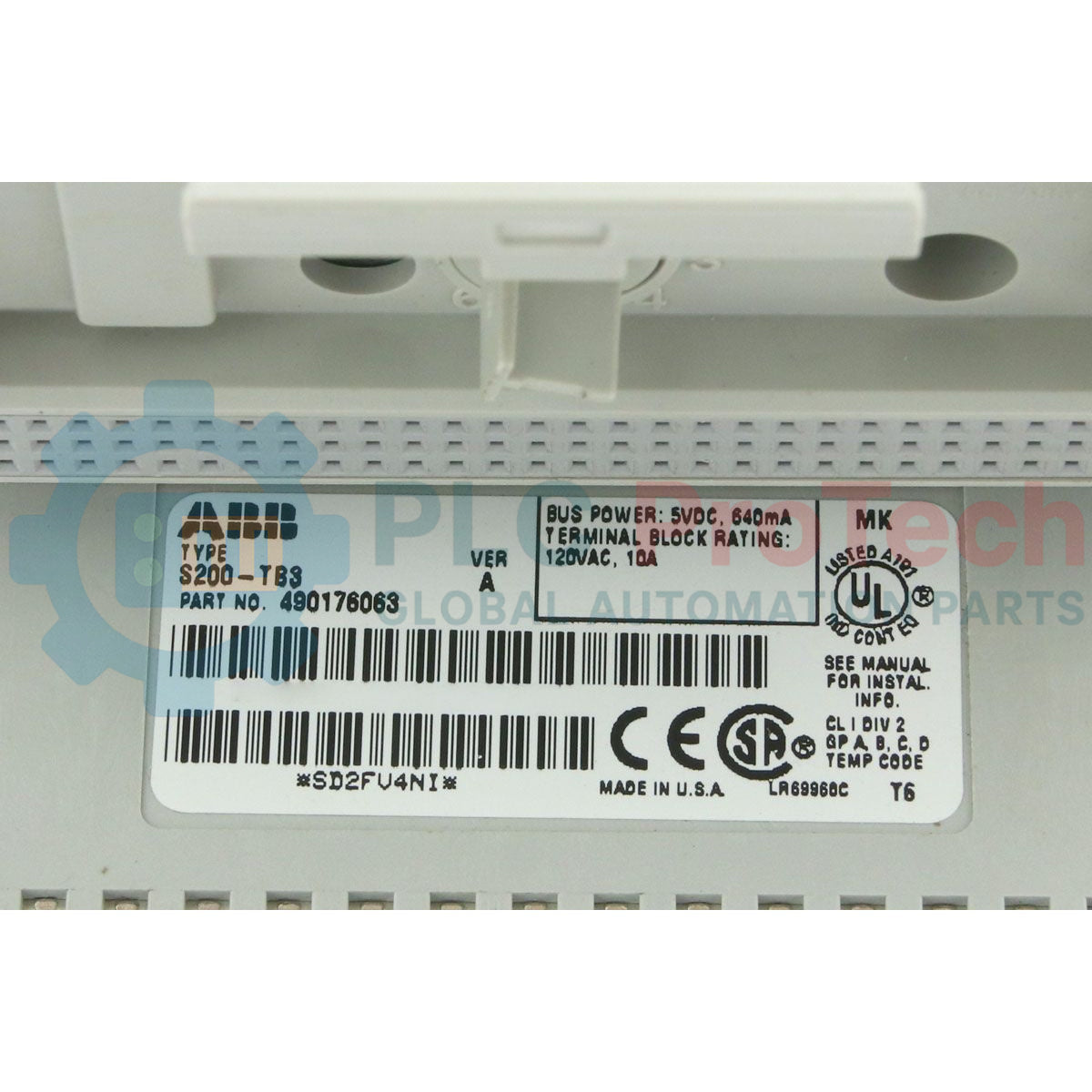

پایه ترمینال ABB S200-TB3 مدل 490176063 برای S200 I/O

مروری بر محصول

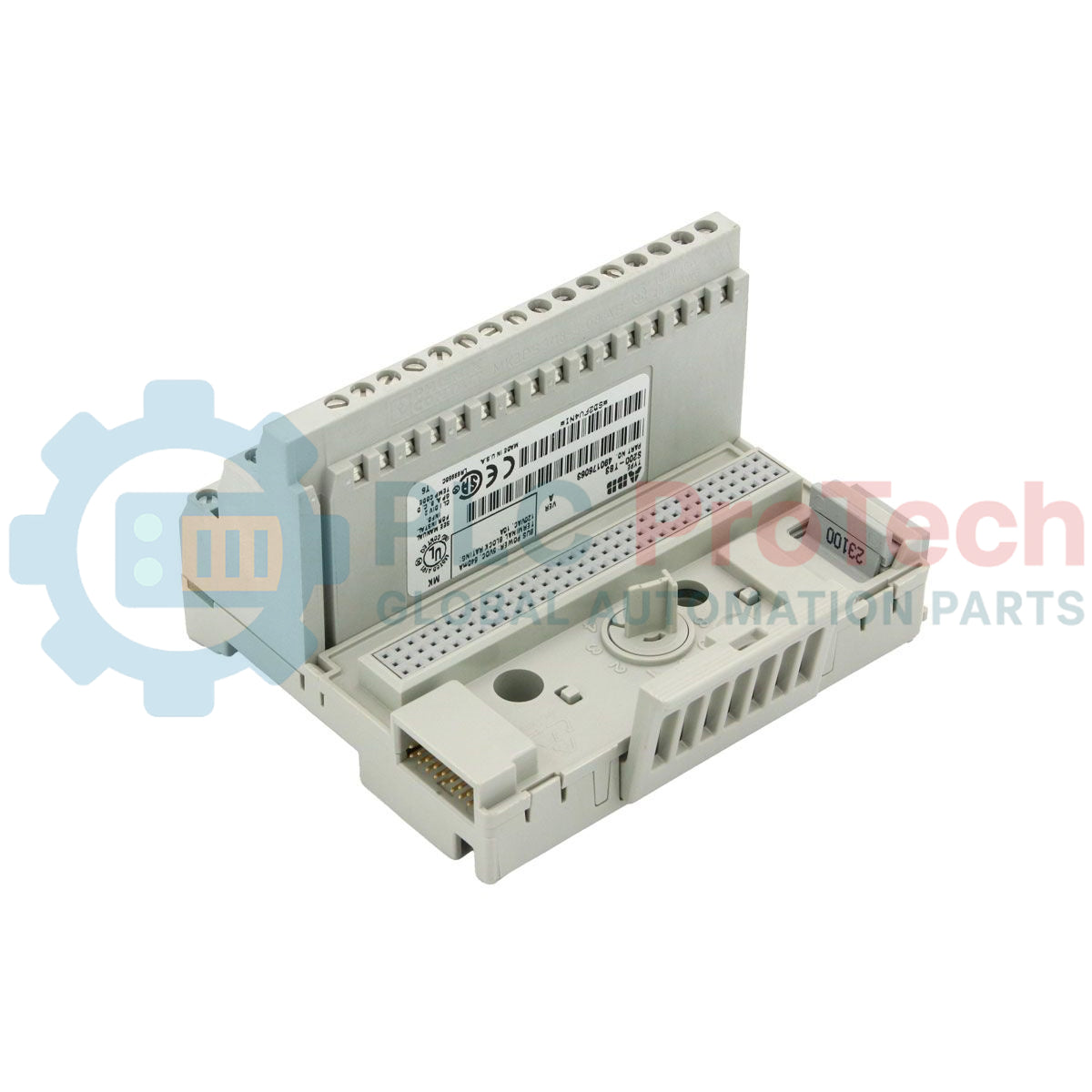

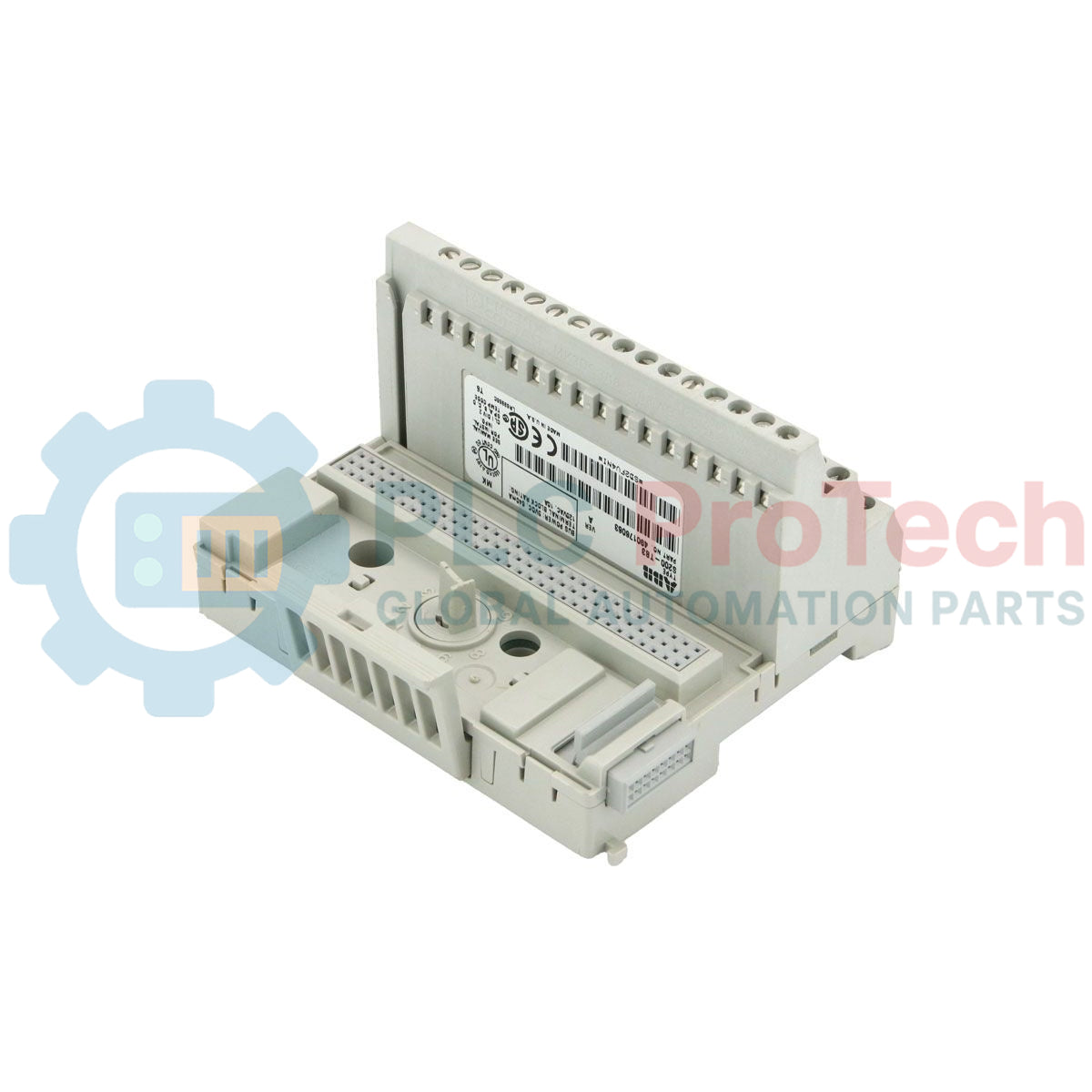

S200-TB3 (490176063) یک واحد پایه ترمینال سه‌ردیفه با چگالی بالا است که برای سیستم ورودی/خروجی ABB Series 200 طراحی شده است. این قطعه زیرساختی حیاتی، رابط فیزیکی و الکتریکی بین سیم‌کشی میدانی و ماژول‌های ورودی/خروجی، مانند ICSO 08 R1، را فراهم می‌کند. S200-TB3 (S200TB3) که به‌طور ویژه برای یکپارچه‌سازی با سیستم‌های Advant Controller و SattLine طراحی شده است، با ارائه ردیف‌های اختصاصی برای توزیع سیگنال، زمین و توان، سیم‌کشی تابلو را ساده می‌کند. این پایه ترمینال در محیط‌های صنعتی مانند فرآوری مواد شیمیایی و تولید، برای حفظ یکپارچگی سیگنال و ساده‌سازی تعمیر و نگهداری ضروری است. طراحی مستحکم ترمینال پیچی آن، اتصالات ایمن را در شرایط چرخه‌های حرارتی تضمین می‌کند و خطر خطاهای متناوب را کاهش می‌دهد؛ همچنین زمان توقف سیستم هنگام تعویض ماژول‌های ورودی/خروجی در حالت روشن یا ارتقای آن‌ها به حداقل می‌رسد.

پیکربندی فنی

معماری S200-TB3 برای مدیریت کارآمد سیم‌ها و توزیع توان در اکوسیستم Series 200 بهینه‌سازی شده است:

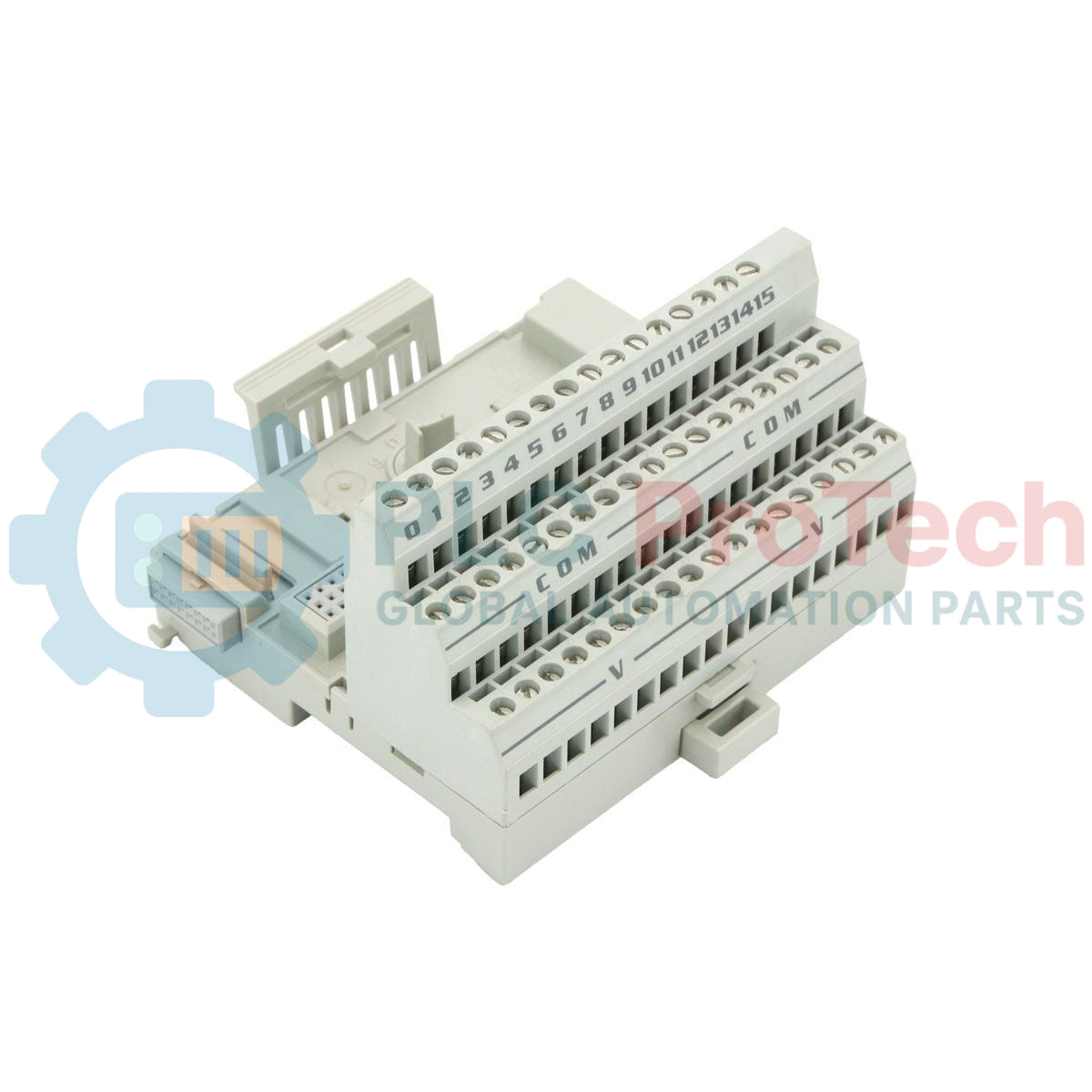

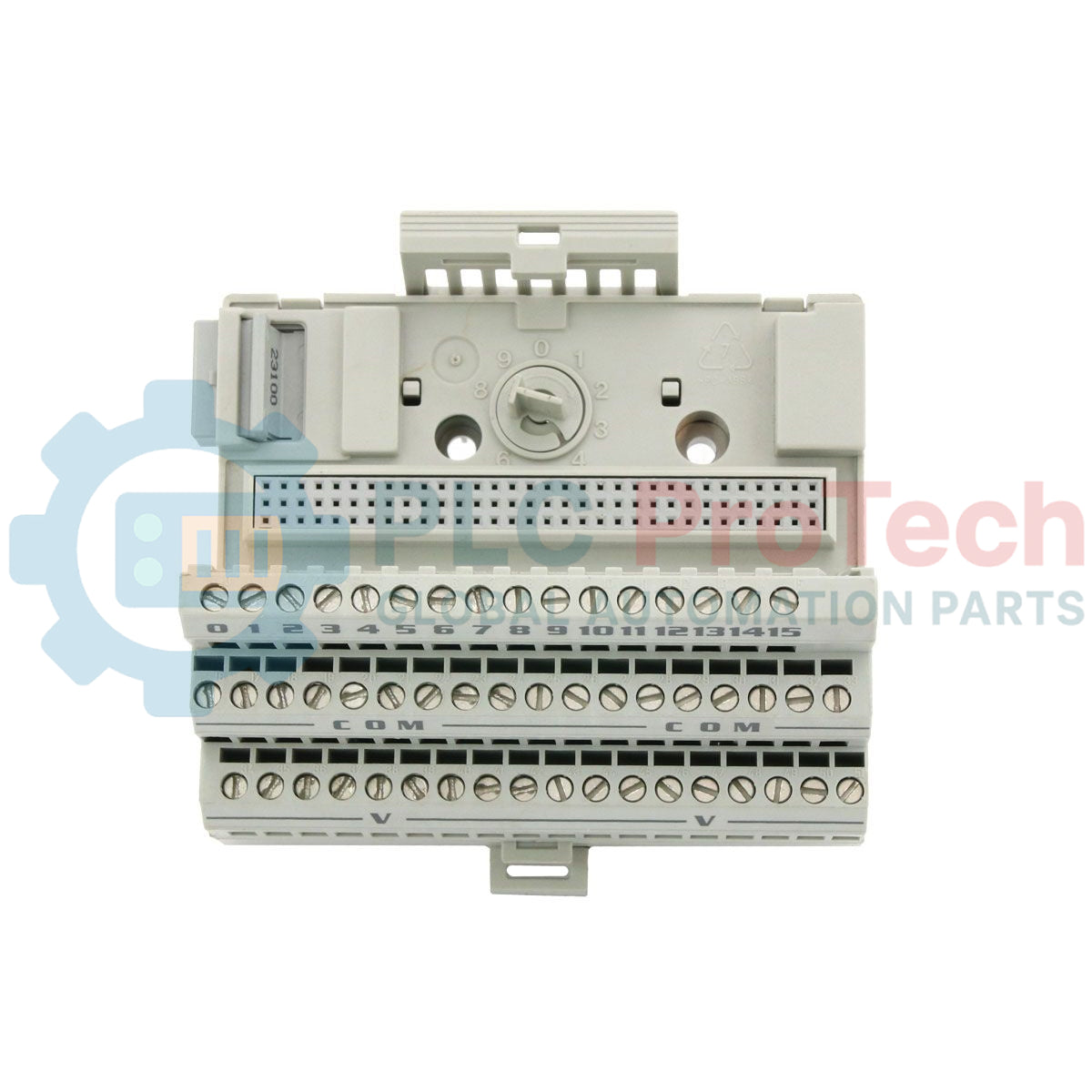

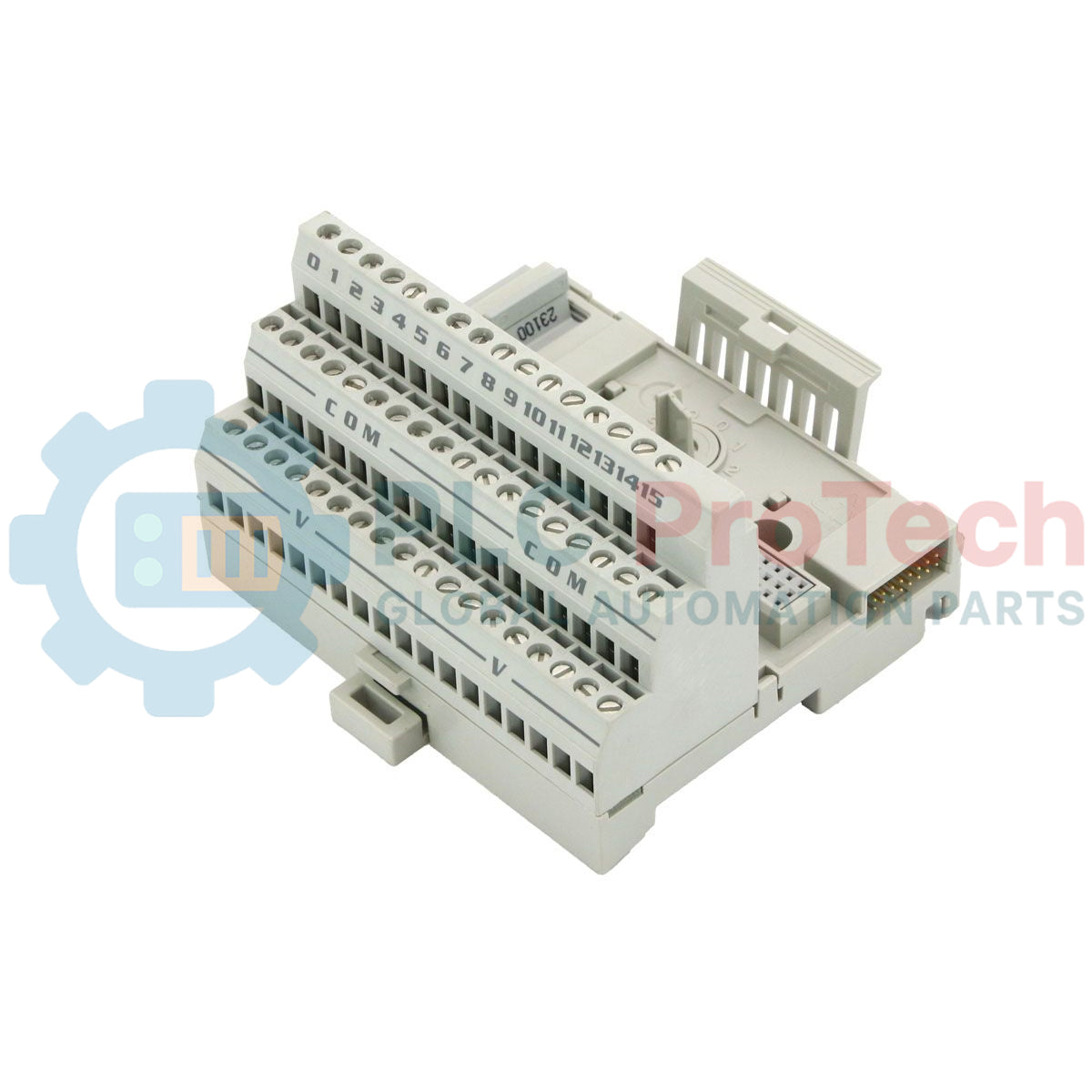

• منطق ترمینال سه‌ردیفه:

• ردیف بالایی: ۱۶ ترمینال پیچی اختصاص‌یافته به مسیردهی سیگنال اصلی ورودی/خروجی.

• ردیف میانی: ۱۸ ترمینال که به‌صورت داخلی برای مسیرهای برگشت ۰ V DC (مشترک) باس شده‌اند.

• ردیف پایینی: ۱۸ ترمینال که معمولاً برای توزیع +۲۴ V DC به حسگرها و عملگرهای میدانی استفاده می‌شوند.

• رابط ماژولار: دارای یک کانکتور تخصصی بک‌پلین است که امکان اتصال مستقیم ماژول‌های ورودی/خروجی Series 200 به پایه را فراهم می‌کند و قابلیت «تعویض در حالت روشن» را امکان‌پذیر می‌سازد.

• باس توان یکپارچه: باس داخلی ردیف‌های میانی و پایینی، نیاز به سیم‌های جامپر خارجی را به‌طور چشمگیری کاهش می‌دهد و در نتیجه تابلو کنترل تمیزتر و قابل‌اعتمادتری ایجاد می‌کند.

• نصب روی ریل DIN: نصب کلیکی استاندارد برای ریل‌های DIN با عرض ۳۵ میلی‌متر که نصب سریع و پایداری مکانیکی بالا را تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توانم ماژول‌های مختلف ورودی/خروجی Series 200 را روی یک پایه S200-TB3 ترکیب کنم؟

اگرچه S200-TB3 از نظر فیزیکی با بیشتر ماژول‌های Series 200 سازگار است، باید اطمینان حاصل کنید که سیم‌کشی سه ردیف با پین‌آوت ماژول نصب‌شده، مانند ماژول آنالوگ یا دیجیتال، مطابقت داشته باشد تا از آسیب سخت‌افزاری جلوگیری شود.

حداکثر سطح مقطع سیم قابل پشتیبانی توسط ترمینال‌های پیچی چقدر است؟

ترمینال‌های S200-TB3 معمولاً سیم‌هایی با سطح مقطع ۰٫۵ تا ۲٫۵ mm² (۲۰ تا ۱۴ AWG) را می‌پذیرند. برای همه اتصالات سیم‌های افشان، استفاده از وایرشوهای عایق‌دار را به‌منظور تضمین قابلیت اطمینان بلندمدت توصیه می‌کنیم.

آیا ردیف میانی (۰ V) محدودیت جریان دارد؟

بله. اگرچه ترمینال‌ها به یکدیگر باس شده‌اند، جریان کل عبوری از باس داخلی نباید از ظرفیت نامی سیستم تجاوز کند (معمولاً مجموعاً ۱۰ A برای پایه). همیشه بار کل حسگرها و عملگرهای متصل را در مرحله طراحی محاسبه کنید.

راهنمای مهندسی و نصب

استانداردهای سیم‌کشی و گشتاور

هنگام اتصال سیم‌های میدانی به S200-TB3، گشتاور را روی ۰٫۵ تا ۰٫۶ N-m (۴٫۴ تا ۵٫۳ in-lb) تنظیم کنید. سفت‌کردن ناکافی می‌تواند باعث گرمایش مقاومتی و افت سیگنال شود، در حالی که سفت‌کردن بیش از حد ممکن است به قفسه ترمینال پیچی یا مسیر داخلی PCB آسیب برساند. برای ردیف‌های توزیع ۰ V و +۲۴ V، اگر بار کل از ۵ A بیشتر است، اطمینان حاصل کنید که تغذیه توان به حداقل دو ترمینال متصل شده باشد تا تنش حرارتی توزیع شود.

هم‌راستاسازی و جاگذاری ماژول

هنگام وارد کردن ماژول ورودی/خروجی در S200-TB3، پیش از فشردن ماژول روی کانکتور پایه ترمینال، راهنماهای جانبی را با دقت هم‌راستا کنید. با درگیرشدن مکانیزم قفل، باید صدای «کلیک» مشخصی بشنوید. توصیه می‌شود پیش از نصب، پین‌های کانکتور را از نظر خم‌شدگی بررسی کنید تا اطمینان حاصل شود که در چرخه‌های قبلی تعمیر و نگهداری آسیبی ندیده‌اند.

زمین‌کردن و کاهش نویز

برای سیگنال‌های آنالوگ یا دیجیتال پرسرعت، سیم‌های سیگنال ردیف بالایی را از کابل‌های AC پرتوان در همان داکت جدا نگه دارید. اگرچه ردیف میانی اتصال مشترک ۰ V را فراهم می‌کند، اطمینان حاصل کنید که منبع تغذیه ۲۴ V DC در یک نقطه به‌درستی به زمین سیستم مرجع شده باشد تا از ایجاد حلقه‌های زمین که می‌توانند در اندازه‌گیری‌های حساس ورودی/خروجی Series 200 اختلال ایجاد کنند، جلوگیری شود.
