برد کنترل DCS550 ABB SDCS-CON-F01 3ADT316500R1501

توضیحات

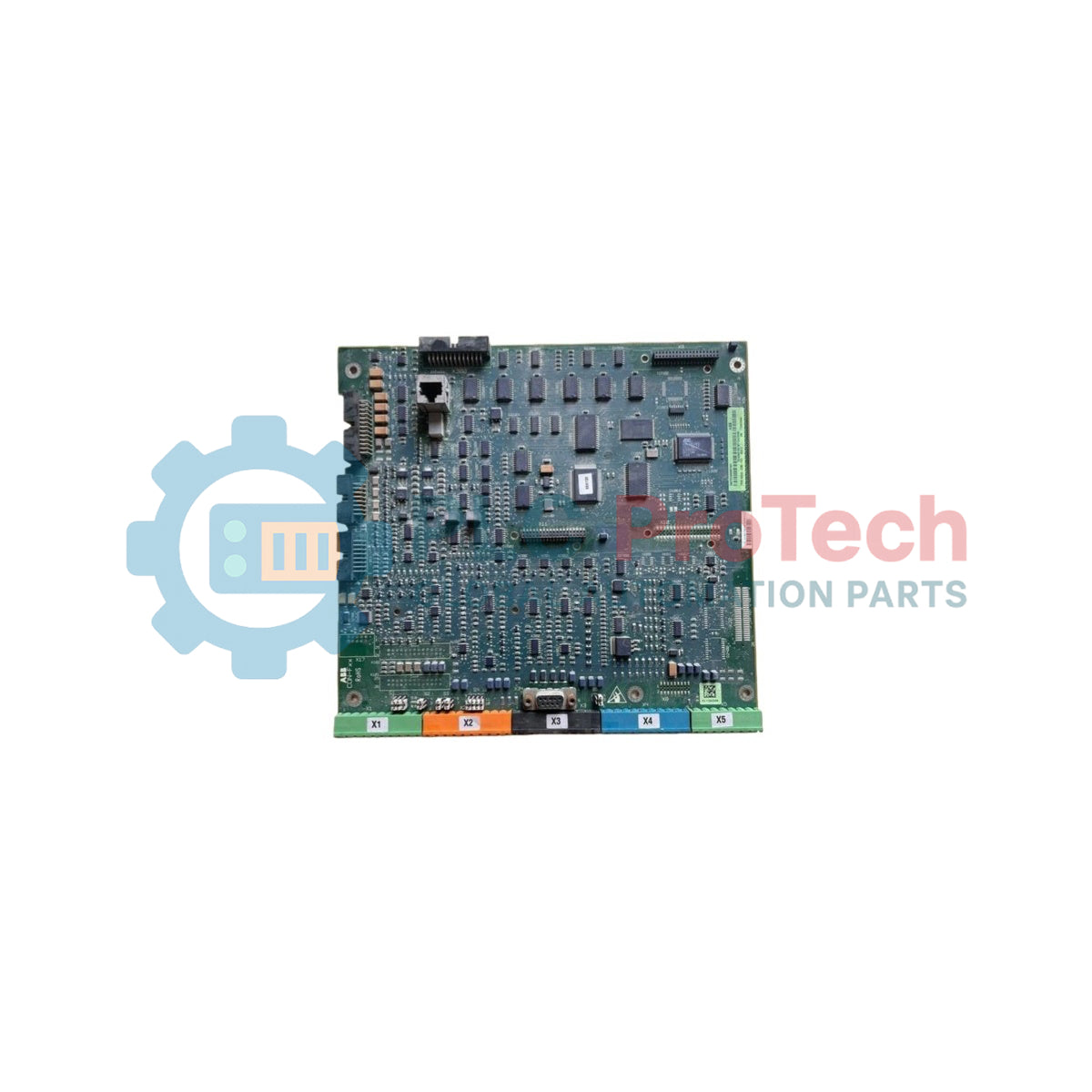

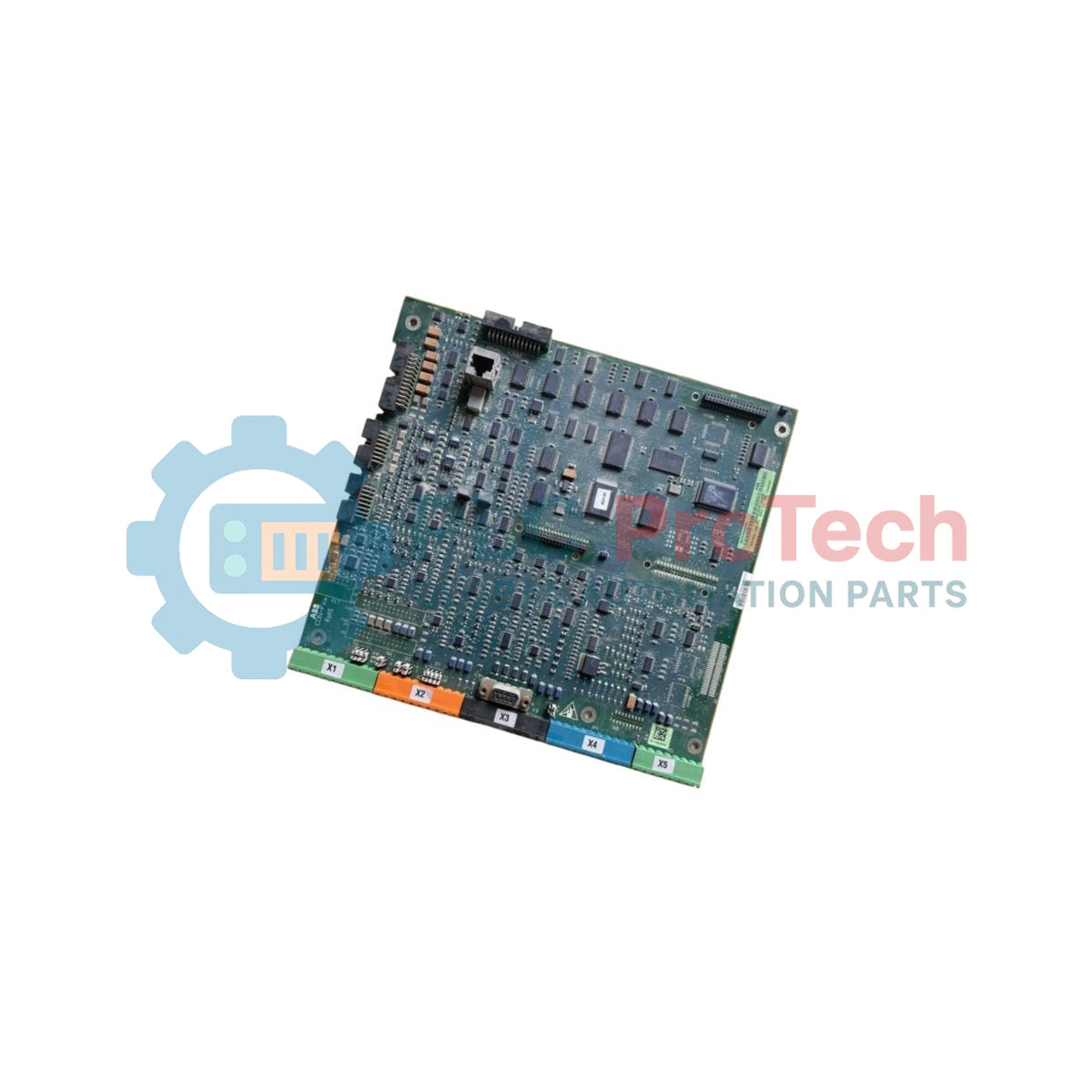

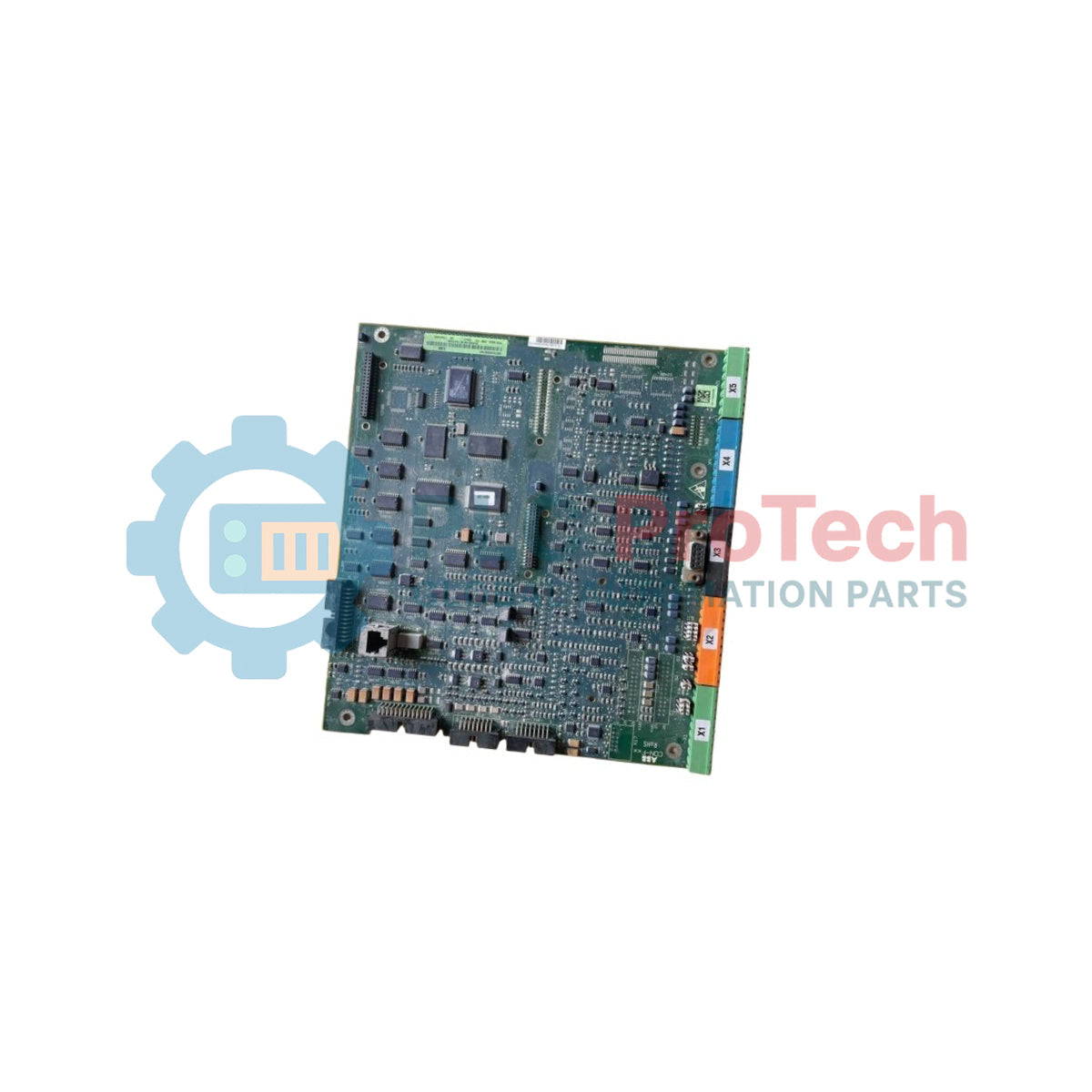

SDCS-CON-F01 شرکت ABB معماری پردازشگر اصلی میکروپروسسوری متمرکز است که برای حلقه‌های محاسباتی سیستم‌های درایو DC سری DCS550 طراحی شده است. این کارت به عنوان برد کنترل اصلی عمل می‌کند و پروفایل‌های محاسبات سرعت و گشتاور، پیکربندی‌های بردار گیتینگ و رابط‌های همگام‌سازی ارتباط میدانی را مدیریت می‌کند.

SDCS-CON-F01 فرمان‌های پیرامونی یکپارچه را از طریق لینک‌های رابط چندکاناله تخصصی روی برد برای عناصر مقیاس‌بندی درایو هماهنگ می‌کند. این مجموعه مدولار، با شناسه محصول 3ADT316500R1501، زیرساخت پردازش دیجیتال و آنالوگ همزمان را مدیریت می‌کند و یکپارچگی محاسبات حلقه را در طول انتقال‌های سریع حرارتی و توان آرمیچر در شبکه‌های صنعتی فشرده حفظ می‌کند.

ویژگی‌ها

• هسته پردازنده متمرکز: مدیریت حلقه‌های تنظیم زمان واقعی برای پارامترهای سرعت، گشتاور و جریان در داخل شاسی درایو.
• نقشه‌برداری مستقیم پیرامونی: ادغام خطوط اتصال برای ردیابی بازخورد انکودر، رابط‌های ترانسفورماتور پالس و ماژول‌های توسعه اختیاری.
• مسیر استاندارد فرم‌ور: میزبان حافظه منطق سیستم با چگالی بالا برای اطمینان از پارامترهای کنترل عملیاتی قابل پیش‌بینی تحت بارهای متغیر.
• نصب ساختاری سخت: طراحی شده برای پیچ شدن به قاب‌های داخلی درایو، فراهم‌کننده پایداری مکانیکی در برابر لرزش‌های شدید پنل‌های صنعتی.

کاربردها

• تعویض کنترلر اصلی در داخل واحدهای مدولار چند دامنه سری مبدل ABB DCS550.
• کاربردهای موتور DC با سرعت متغیر شامل اکسترودرهای پلاستیک، ماشین‌های کشش سیم و حلقه‌های کنترل نقاله.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

کارت SDCS-CON-F01 به‌طور خاص برای محیط درایو DCS550 طراحی شده و به دلیل تفاوت‌های ابعادی و چیپ‌های پردازشی، قابل تعویض با معماری‌های قدیمی‌تر DCS500 یا بزرگ‌تر DCS800 نیست. هنگام تعویض در محل، اطمینان حاصل کنید که پارامترهای برنامه موجود خود را از طریق نرم‌افزار پیکربندی درایو ذخیره کرده‌اید قبل از برداشتن واحد معیوب، زیرا برد جایگزین نیاز به دانلود کامل پارامترها برای نقشه‌برداری صحیح زیرساخت میدانی شما دارد.

اشتباهات کاربردی و نکات مهندسی

در محفظه‌های الکتریکی با دمای بالا یا بدون تهویه، جریان ناکافی هوا می‌تواند باعث مشکلات محاسباتی سیستماتیک در داخل چیپ پردازنده شود. اطمینان حاصل کنید که فن‌های خنک‌کننده محفظه کار می‌کنند. همچنین، اطمینان حاصل کنید که تمام خطوط روبان داده به ماژول‌های گیتینگ کاملاً جا زده شده‌اند؛ کانکتورهای شل می‌توانند باعث عدم تعادل فاز شلیک شده و خطاهای جریان بیش از حد آرمیچر یا خوانش‌های نامنظم تاکومتر در هنگام راه‌اندازی شوند.

نکات راه‌اندازی و سیم‌کشی

تمام مسیرهای سیم‌کشی سیگنال کم‌ولتاژ متصل به ترمینال‌های برد را به‌طور فیزیکی از هر مسیر تغذیه AC با جریان بالا یا خطوط آرمیچر موتور جدا نگه دارید تا از تداخل نویز الکترومغناطیسی جلوگیری شود. تب‌های اتصال زمین روی قاب باید تماس فلز به فلز بدون رنگ و خام با پنل محفظه داشته باشند تا یک صفحه مرجع صفر پتانسیل مطلق ایجاد کرده و مسیرهای محاسبات آنالوگ داخلی را تثبیت کنند.
