ماژول خروجی آنالوگ ABB Symphony Plus مدل SPASO11

Q: آیا میتوانم برخی کانالها را بهطور همزمان برای 4-20mA و برخی دیگر را برای 1-5VDC پیکربندی کنم؟

بله. هر یک از 14 کانال خروجی را میتوان بهطور مستقل در نرمافزار مهندسی پیکربندی کرد تا جریان پیوسته یا محدودههای ولتاژ ابزاردقیق را ارائه دهد.

Q: آیا این ماژول به پروفایل تعویض باتری لیتیومی فعال نیاز دارد؟

خیر. سختافزار پارامترهای پایگاه داده پیکربندی زمان اجرا را بهصورت محلی ذخیره نمیکند و بهعنوان یک کارت رابط بدون باتری عمل میکند که کاملاً توسط ماژول کنترلکننده شبکه هدایت میشود.

Q: آیا این واحد جایگزین مستقیم ماژولهای قدیمی Bailey Infi 90 است؟

بله. این واحد با فضای مکانیکی و پیکربندی بکپلین سیستمهای رک قدیمی سازگار است، هرچند بلوکهای نرمافزاری باید در پلتفرم مهندسی فعلی دوباره کامپایل شوند.

SKU SPASO11

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: SPASO11
کشور سازنده:سوئد
نوع محصول: ماژول خروجی آنالوگ
بارکد: 85389081
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 880g
ابعاد: ۴۱۵ میلی‌متر x ۳۲۵ میلی‌متر x ۱۲۵ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

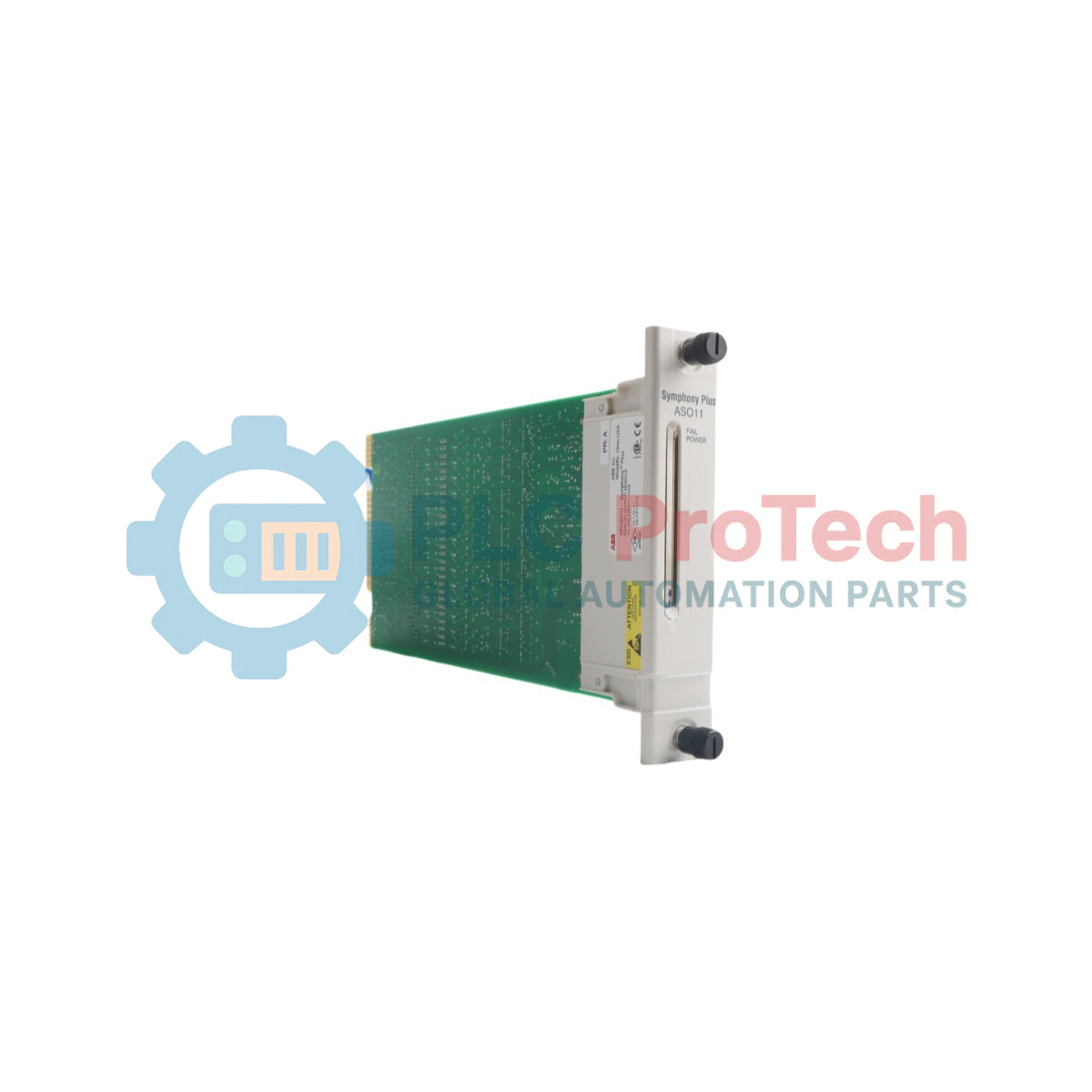

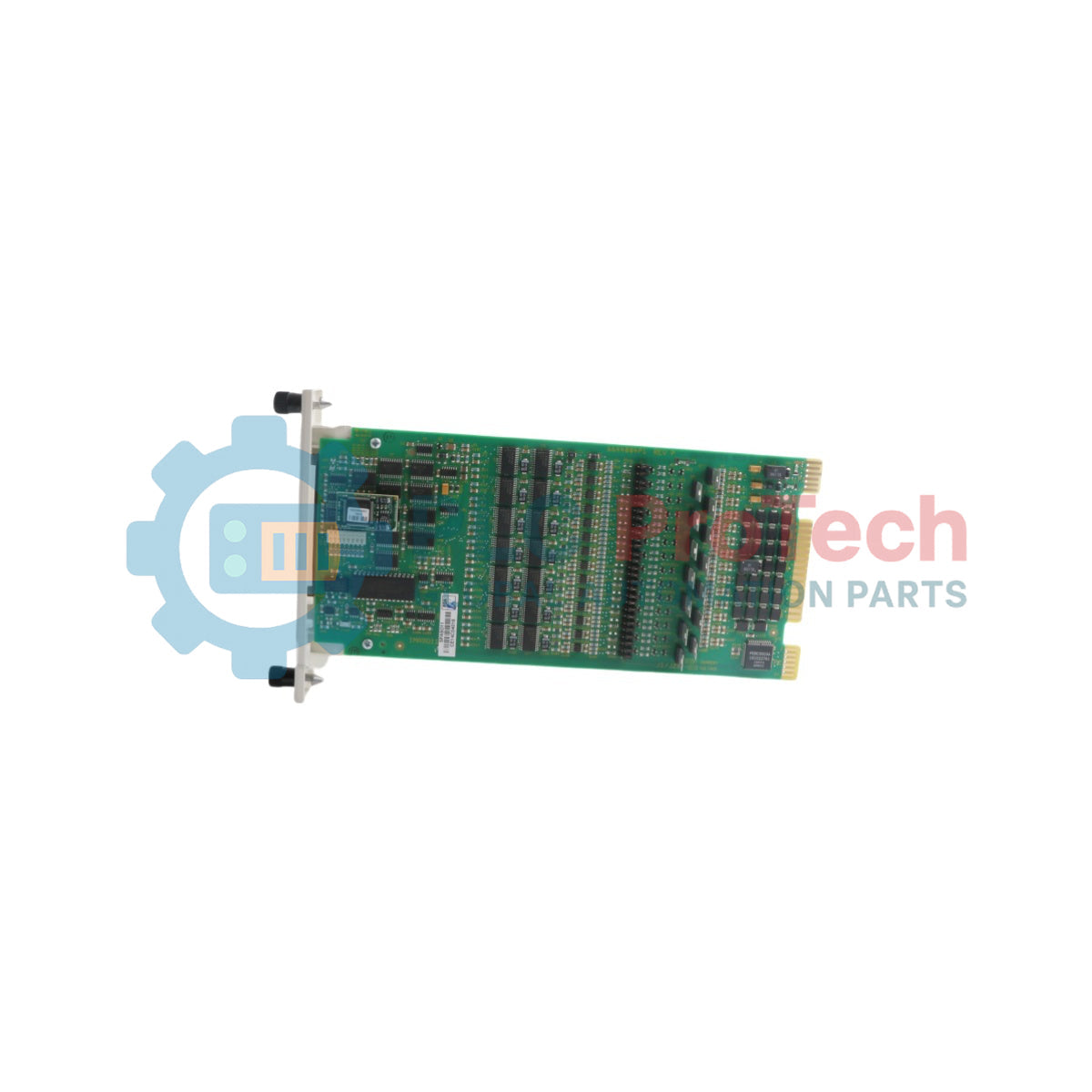

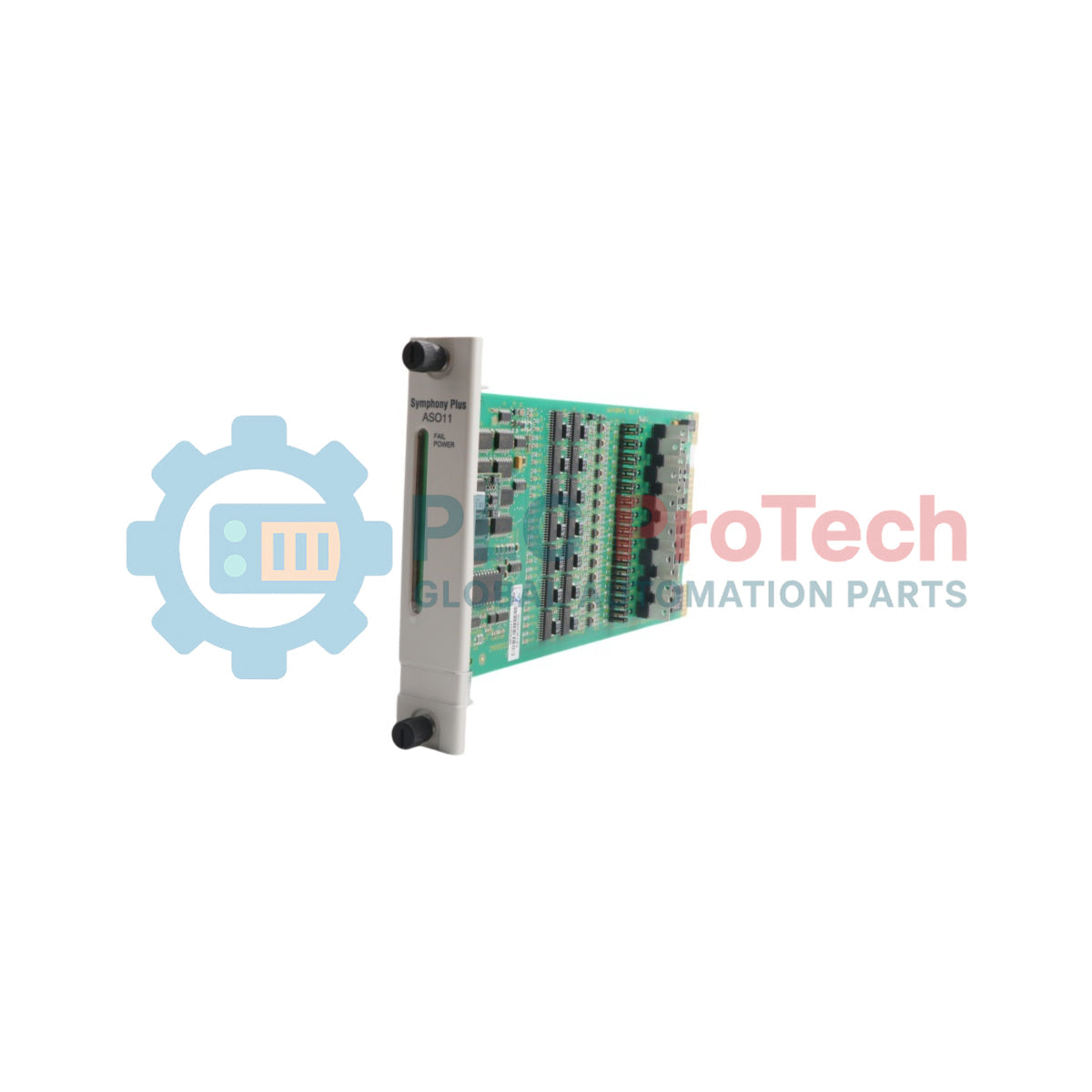

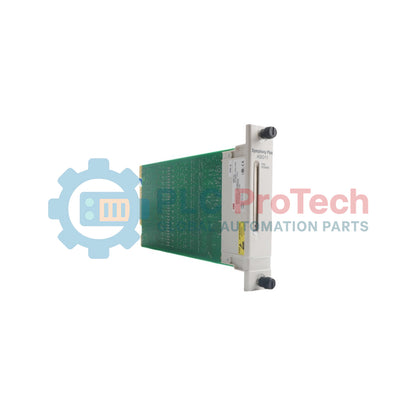

ABB SPASO11 یک ماژول خروجی آنالوگ با تراکم بالا است که برای ایفای نقش رابط کنترل فیزیکی بین معماری اجرای Symphony Plus و تعدیل‌کننده‌های فرایند صنعتی طراحی شده است. این ماژول به‌عنوان یکی از اجزای اساسی پلتفرم سری S+ HR (رک Harmony)، متغیرهای دیجیتال پردازنده را به مسیرهای ابزار دقیق آنالوگ با وضوح بالا تبدیل می‌کند. ABB SPASO11 دارای ۱۴ کانال مستقل است که برای راه‌اندازی تجهیزات حیاتی میدانی صنعتی مانند موقعیت‌دهنده‌های پنوماتیکی، درایوهای فرکانس متغیر و حلقه‌های جریان چندبازه‌ای، با پردازش بازخورد قطعی طراحی شده‌اند.

ویژگی‌ها

۱۴ کانال خروجی پایش‌شده: با ارائه چیدمانی با تراکم بالا، بهره‌وری فضایی را درون محفظه‌های رک استاندارد به حداکثر می‌رساند.
پشتیبانی از چند استاندارد سیگنال: به‌صورت بومی با حلقه‌های جریان ۴-۲۰ میلی‌آمپر و پروفایل‌های بازه ولتاژ ۱-۵ ولت DC کار می‌کند.
فرم‌فکتور رک Harmony: در زیررک‌های قدیمی Bailey Infi 90 و ساختارهای پردازشی ارتقایافته Symphony Plus یکپارچه می‌شود.
طراحی هسته بدون باتری: با اتکا به پارامترهای غیرفرار رک توزیع‌شده، نیاز به روال‌های دوره‌ای نگهداری را حذف می‌کند.

کاربردها

تنظیم شیرهای کنترل بخار و سامانه‌های تنظیم آب تغذیه در نیروگاه‌های حرارتی سنگین.
ارسال مستقیم نقاط تنظیم سرعت دقیق به درایوهای فرکانس متغیر با ولتاژ متوسط در محیط‌های فرایندی.
کنترل سامانه‌های عملگر کورس خطی درون ستون‌های تقطیر پیوسته پتروشیمی.

مشخصات فنی

تولیدکننده	ABB
شناسه محصول	SPASO11
عنوان مدل ABB	SPASO11
نوع محصول	1-O_Module (ماژول خروجی آنالوگ)
نوع کانال	AO
تعداد کانال‌های خروجی	14
بازه‌های پیکربندی پشتیبانی‌شده	۴-۲۰ میلی‌آمپر، ۱-۵ ولت DC
عمق / طول خالص محصول	۷۳٫۶۶ میلی‌متر
ارتفاع خالص محصول	۳۵۸٫۱۴ میلی‌متر
عرض خالص محصول	۲۷۱٫۷۸ میلی‌متر
تعداد باتری‌ها	0
دسته‌بندی WEEE	۵. تجهیزات کوچک (بدون بُعد خارجی بیش از ۵۰ سانتی‌متر)
شماره تعرفه گمرکی / کد HS	85389081
وزن ارسال (محاسبه‌شده)	0.88 کیلوگرم
ابعاد بسته‌بندی (محاسبه‌شده)	415 میلی‌متر × 325 میلی‌متر × 125 میلی‌متر

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

SPASO11 نقش پیشین کارت‌های عملکردی ASO11 و AS01 قدیمی را مدرن‌سازی می‌کند. اگرچه نگاشت پایه‌ها به واحدهای ترمینال قدیمی کاملاً بدون نقص است، انجام مدرن‌سازی یک حلقه مستلزم بررسی کتابخانه‌های بلوک عملیاتی در S+ Engineering (Composer) است تا اطمینان حاصل شود ثبات‌های کالیبراسیون صحیح با این ویرایش مطابقت دارند.

اشکالات کاربردی و یادداشت‌های مهندسی

کارکرد کانال‌ها در نزدیکی آستانه‌های بالای امپدانس حلقه می‌تواند باعث کوتاه‌شدن خروجی درایور یا خطاهای آنالوگ شود. مطمئن شوید مجموع امپدانس خط به‌علاوه بار ورودی دستگاه، با حاشیه‌ای مطمئن کمتر از حد کانال سخت‌افزاری باقی می‌ماند تا از قطع‌شدن سیگنال در شرایط اوج 20mA جلوگیری شود.

نکات راه‌اندازی و سیم‌کشی

سیگنال‌های آنالوگ میدانی را همیشه با استفاده از کابل‌های زوج‌تابیده و شیلددارِ مجزا مسیردهی کنید. شیلدهای حلقه باید به‌طور پیوسته به یکدیگر متصل و به شینه زمین اختصاصی ابزار دقیق روی شاسی رک مرجع‌دهی شوند؛ شیلدهای شناور یا اتصال زمین چندنقطه‌ای باعث ایجاد نویز القایی شده و فرمان‌های موقعیت شیر را تحریف می‌کنند.

راهنمای نصب

هشدار حیاتی: پیش از وارد کردن کارت، مطمئن شوید برق زیررک کاملاً ایزوله شده است. تعویض گرمِ قطعات آنالوگ روی گذرگاه صفحه‌پشتِ برق‌دار می‌تواند باعث ایجاد جهش‌های القایی شود، آرایه‌های کنتاکت طلایی پشتی را آسیب بزند یا مسیرهای پردازش موازی را مختل کند.

1

خوشه کانکتورهای پشتی را بررسی کنید تا مطمئن شوید همه کنتاکت‌های پین نر موازی و عاری از گردوغبار یا رطوبت هستند.

2

لبه‌های کارت را با کانال‌های هم‌راستاسازی پلاستیکی موجود در بالا و پایین شکاف Harmony Rack تعیین‌شده هم‌راستا کنید.

3

ماژول را محکم به سمت عقب، داخل شکاف بلغزانید تا کانکتورها به‌درستی با مجموعه صفحه‌پشت رک درگیر شوند.

4

سخت‌افزار پیچ اسیرِ صفحه‌پوش جلویی را کاملاً محکم کنید تا مسیر اتصال زمینِ قاب سیستم نهایی شود.

FAQ

آیا می‌توانم برخی کانال‌ها را به‌طور هم‌زمان برای 4-20mA و برخی دیگر را برای 1-5VDC پیکربندی کنم؟

بله. هر یک از 14 کانال خروجی را می‌توان به‌طور مستقل در نرم‌افزار مهندسی پیکربندی کرد تا جریان پیوسته یا محدوده‌های ولتاژ ابزاردقیق را ارائه دهد.

آیا این ماژول به پروفایل تعویض باتری لیتیومی فعال نیاز دارد؟

خیر. سخت‌افزار پارامترهای پایگاه داده پیکربندی زمان اجرا را به‌صورت محلی ذخیره نمی‌کند و به‌عنوان یک کارت رابط بدون باتری عمل می‌کند که کاملاً توسط ماژول کنترل‌کننده شبکه هدایت می‌شود.

آیا این واحد جایگزین مستقیم ماژول‌های قدیمی Bailey Infi 90 است؟

بله. این واحد با فضای مکانیکی و پیکربندی بک‌پلین سیستم‌های رک قدیمی سازگار است، هرچند بلوک‌های نرم‌افزاری باید در پلتفرم مهندسی فعلی دوباره کامپایل شوند.
