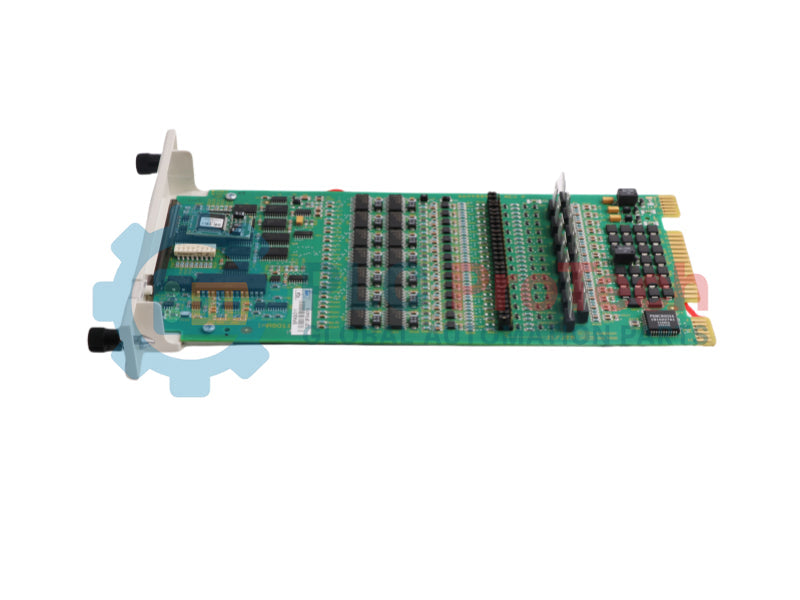

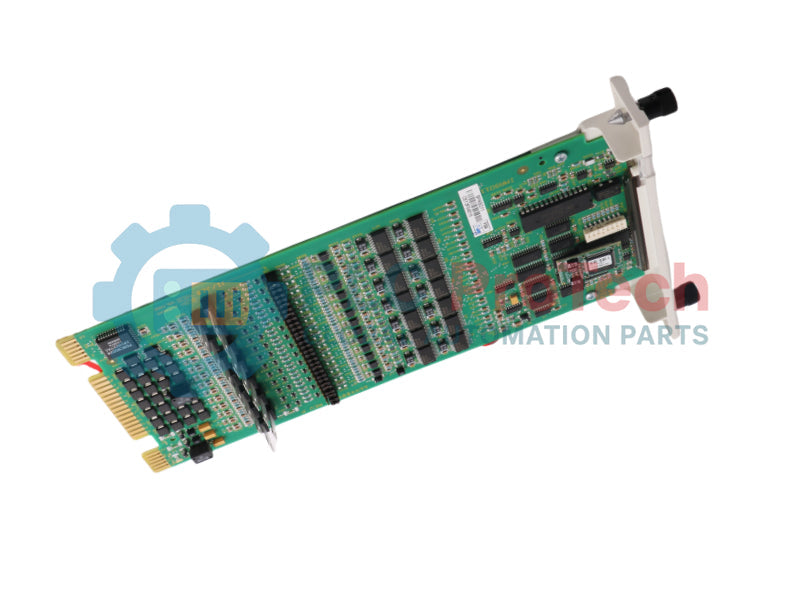

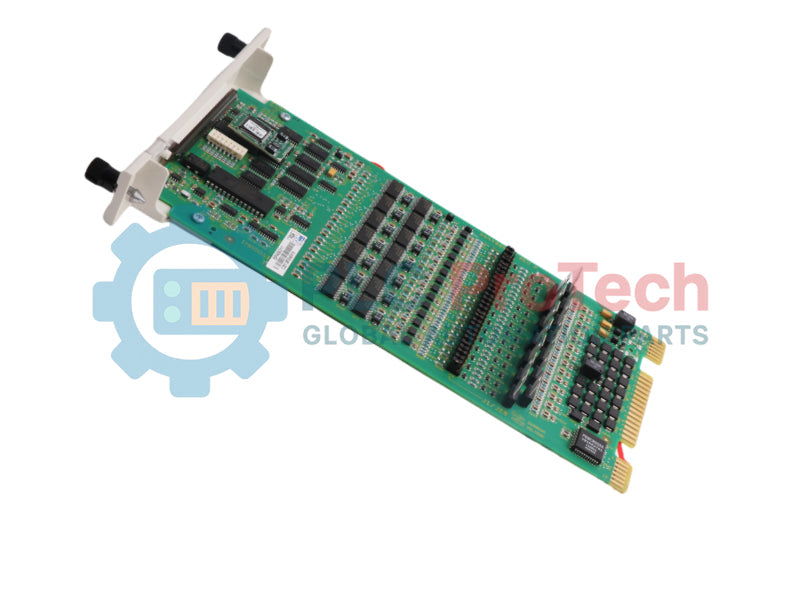

ماژول خروجی آنالوگ ABB Symphony Plus مدل SPASO11

با تنظیم دقیق عملگرهای میدانی، ABB SPASO11 به‌عنوان یک ماژول خروجی آنالوگ چندکاناله در معماری کنترل توزیع‌شده Symphony Plus نقشی اساسی ایفا می‌کند. این ماژول ۱۴ کانال خروجی آنالوگ مستقل را مدیریت می‌کند و از حلقه‌های جریان استاندارد ۴-۲۰ میلی‌آمپر و رابط‌های ولتاژ ۱-۵ ولت برای هدایت شیرهای کنترلی، درایوهای سرعت متغیر و موقعیت‌دهنده‌های سازه‌ای پشتیبانی می‌کند. این ماژول که به‌صورت بومی و یکپارچه، بخشی از خانواده ماژول‌های ورودی‌خروجی S+ HR است، تبدیل قطعی سیگنال را برای حفظ عملکرد حلقه در تولید پیوسته و چارچوب‌های پیچیده تأسیسات فراهم می‌کند.

ویژگی‌ها

• ۱۴ کانال ایزوله: بسته‌بندی متراکم کانال‌های خروجی، پوشش گسترده کنترل را از یک موقعیت شاسیِ تک‌شیاره فراهم می‌کند.
• پروفایل‌های سیگنال دوگانه: امکان انتخاب برنامه‌ای یا چیدمانی برای تنظیم حلقه‌های جریان استاندارد ۴-۲۰ میلی‌آمپر یا حلقه‌های ولتاژ ۱-۵ ولت.
• محافظت حالت‌جامد در برابر نوسان: با حذف کامل باتری‌های داخلی، از فرسودگی چرخه عمر باتری جلوگیری می‌کند و هم‌زمان پارامترها را به‌طور ایمن حفظ می‌کند.
• هم‌ترازی پایه رک Harmony: اتصال ایمن به صفحات پشتی استاندارد زیرساخت HR برای ارتباط یکپارچه با واحدهای پردازشی.

کاربردها

• تنظیم شیرهای اصلی آب تغذیه دیگ بخار و سامانه‌های کنترل گاز سوخت در تأسیسات برق.
• ارسال مستقیم نقطه تنظیم به کنترل‌کننده‌های بزرگ درایو فرکانس متغیر (VFD) در عملیات انتقال فاضلاب.
• هماهنگ‌سازی کنترل حلقه‌های تناسبی در واحدهای جداسازی شیمیایی سنگین.

مشخصات فنی

بینش‌های مهندسی تجربی

مدل‌های جایگزین و سازگاری

ماژول کاربردی SPASO11 در خط تولید S+ HR Series معرفی شده است تا جایگزین معماری مستقیم قطعات قدیمی Infi 90 IMASO11 شود. این ماژول دارای شیارهای نمایه‌گذاری یکسان در بک‌پلین پشتی است و همان آرایش دقیق 14 کاناله را پشتیبانی می‌کند؛ بنابراین مهندسان می‌توانند ماژول‌های فرسوده را بدون تغییر بلوک‌های ترمینال تعویض کنند. هنگام ارتقا از سیستم‌های قدیمی IM، اطمینان حاصل کنید که میان‌افزار کنترلر رک اصلی در Composer نسخه 6.1 یا بالاتر تأیید شده باشد تا بتواند ثبات‌های شناسایی ماژول به‌روزشده را هنگام راه‌اندازی به‌درستی پردازش کند.

دام‌های کاربردی و نکات مهندسی

یکی از محدودیت‌های اصلی استقرار به مقاومت حلقه و ویژگی‌های توان ترمینال مربوط می‌شود. هنگام راه‌اندازی 14 کانال هم‌زمان که برای اجرای حلقه جریان 4-20mA پیکربندی شده‌اند، اطمینان حاصل کنید که امپدانس‌های خارجی حلقه در محدوده دقیق محدودیت‌های فنی بارِ مشخصات بیس‌پلیت Symphony Plus باقی بمانند. اضافه‌بار مدار باعث اشباع خروجی کانال می‌شود و در نتیجه مدار راه‌انداز، کد وضعیت خرابی مدار I/O را در رابط تشخیصی DCS ثبت می‌کند. اگر مسیرهای حلقه در امتداد کابل‌کشی‌های طولانی و روباز قرار دارند، باید واحدهای ایزولاسیون کمکی خارجی برای مسدودکردن نویز القایی افزوده شوند.

نکات راه‌اندازی و سیم‌کشی

در زمان راه‌اندازی اولیه حلقه، بررسی ثابت‌های کالیبراسیون خروجی پیش از قفل‌کردن خطوط به عملگرهای متحرک حیاتی است. از ابزارهای پیکربندی سیستم برای اعمال گام‌های مشخص 4.00 mA و 20.00 mA استفاده کنید تا ردیابی کامل موقعیت شیر بررسی شود. اگر یک بلوک مهندسی به‌جای کنترل جریان، مبنای ولتاژی 1-5V را نیاز داشته باشد، کلیدهای پیکربندی میدانی روی بلوک ترمینال یا تغییر وضعیت‌های میان‌افزار داخلی باید دقیقاً تنظیم شوند تا از ناهنجاری‌های شدید قطع سیگنال در زمان اجرای زنده فرایند جلوگیری شود.
