برد حافظه قابل برنامه‌ریزی ABB Stromberg مدل MEM86-3X192K

نمای کلی محصول

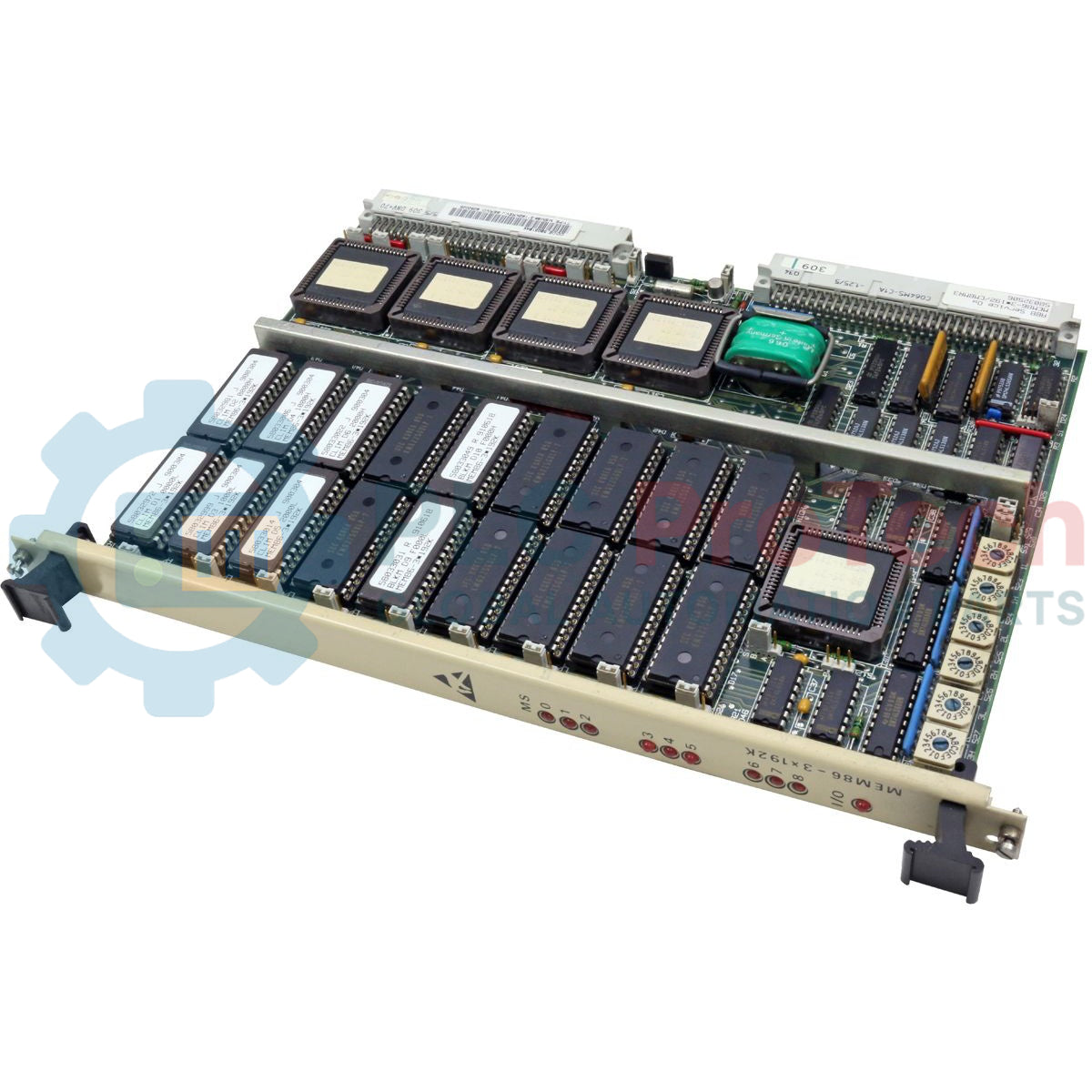

MEM86-3X192K (MEM86-3*192K) یک برد حافظه عمومی با چگالی بالا است که به‌طور خاص برای سیستم‌های رک کنترلر مرجع دیجیتال (DRC) آلن-بردلی/استرومبرگ طراحی شده است. این برد که برای کاهش فضای سخت‌افزاری مهندسی شده، جایگزین حداکثر سه برد مستقل قدیمی MEM86-192K می‌شود. این ماژول معماری بسیار انعطاف‌پذیری دارد و از ترکیبی از EPROMهای 32 کیلوبایتی برای فِرم‌ور، RAM استاتیک CMOS (SRAM) برای ذخیره‌سازی پرسرعت برنامه و EEPROMها برای پشتیبان‌گیری غیرفرّار از برنامه پشتیبانی می‌کند. با یکپارچه‌سازی قابلیت‌های مفسر خط فرمان (CLIM) و حافظه بلوکی (BLKM) روی یک PCB، فضای رک را بهینه می‌کند و در عین حال قابلیت اطمینان پردازش داده را در درایوهای موتور پربازده و سیستم‌های کنترل صنعتی افزایش می‌دهد.

مشخصات فنی

پرسش‌های متداول

تفاوت‌های اصلی بین پیکربندی‌های MS4، ME3 و MS5 چیست؟

3100-MS4 برد حافظه پایه‌ای است که به فِرم‌ور CLIM و حافظه بلوکی مجهز شده است. 3100-ME3 صرفاً به‌عنوان برد حافظه پشتیبان عمل می‌کند و دارای حافظه EEPROM با ظرفیت بالا است. 3100-MS5 یک راهکار ترکیبی «پایه + پشتیبان» است که اجرای فِرم‌ور را با افزونگی EEPROM برای پارامترهای حیاتی ترکیب می‌کند.

باتری روی برد برای حفظ داده‌های SRAM چگونه مدیریت می‌شود؟

باتری Ni-Cd روی برد هر زمان که رک روشن باشد، به‌طور خودکار شارژ می‌شود. این باتری ولتاژ مدارهای SRAM کم‌مصرف CMOS را هنگام خاموش بودن دستگاه حفظ می‌کند. توجه داشته باشید که مدت نگهداری شارژ به‌شدت به دمای محیط وابسته است؛ محیط‌های خنک‌تر چرخه تخلیه خودکار باتری را طولانی‌تر می‌کنند.

آیا می‌توانم تراشه‌های حافظه متفاوتی را در یک گروه ترکیب کنم؟

گروه‌های حافظه به‌صورت جفت نگاشت می‌شوند تا طول کلمه 16 بیتی حاصل شود. بنابراین هر جفت مدار حافظه (برای مثال، دو تراشه 32 کیلوبایتی) باید از یک نوع و با سرعت یکسان باشند تا پردازش داده به‌صورت همگام انجام شود و از بروز خطاهای گذرگاه جلوگیری شود.

آیا برد دارای پایش داخلی ولتاژ است؟

برد فاقد نظارت داخلی بر ولتاژ است و در عوض به سیگنال /PWF (قطع برق) از گذرگاه سیستم متکی است. اگر این سیگنال به حالت «0» کاهش یابد، همه سیگنال‌های انتخاب حافظه مسدود می‌شوند تا از خراب شدن داده‌ها هنگام ناپایداری برق جلوگیری شود.

راهنمای مهندسی و نصب

• کالیبراسیون میکروسوئیچ و جامپر: پیش از نصب، باید تنظیمات میکروسوئیچ‌های S23، S25 و S27 را برای سه ناحیه آدرس ورودی/خروجی بررسی کنید. از آنجا که این برد جایگزین سه برد قدیمی جداگانه می‌شود، قرارگیری نادرست سوئیچ‌ها باعث تداخل آدرس‌ها در بک‌پلین DRC خواهد شد.

• منطق نگاشت حافظه: نواحی آدرس با مهم‌ترین بیت آدرس (A14) از یکدیگر جدا می‌شوند. اطمینان حاصل کنید که بیت‌های A14 در آدرس‌های نگاشت متوالی در حالت‌های متفاوت قرار داشته باشند تا یک مدار فیزیکی یکسان برای دو نگاشت نرم‌افزاری متفاوت انتخاب نشود.

• مدیریت حرارتی: در سیستم‌هایی که از SRAM دارای پشتیبان باتری برای داده‌های حیاتی استفاده می‌کنند، دمای محفظه را تا حد امکان زیر 40 درجه C نگه دارید. دمای محیط بالا نرخ تخلیه خودکار باتری Ni-Cd را به‌طور چشمگیری افزایش می‌دهد و عمر سرویس کلی آن را کاهش می‌دهد.

• تعویض فِرم‌ور: هنگام تعویض EPROMها (فِرم‌ور)، مطمئن شوید تراشه‌ها با جهت صحیح در سوکت‌ها قرار گرفته‌اند. EPROMهای استاندارد 27256 باید با استفاده از ابزارهای ایمن در برابر تخلیه الکترواستاتیکی (ESD) جابه‌جا شوند تا از آسیب پنهان به گیت جلوگیری شود.
