تولیدکننده: ABB
شماره محصول: SPSET01
کشور سازنده:سوئیس
نوع محصول: ماژول ورودی توالی رویدادها
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 76.2 میلی‌متر x 358.14 میلی‌متر x 279.4 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

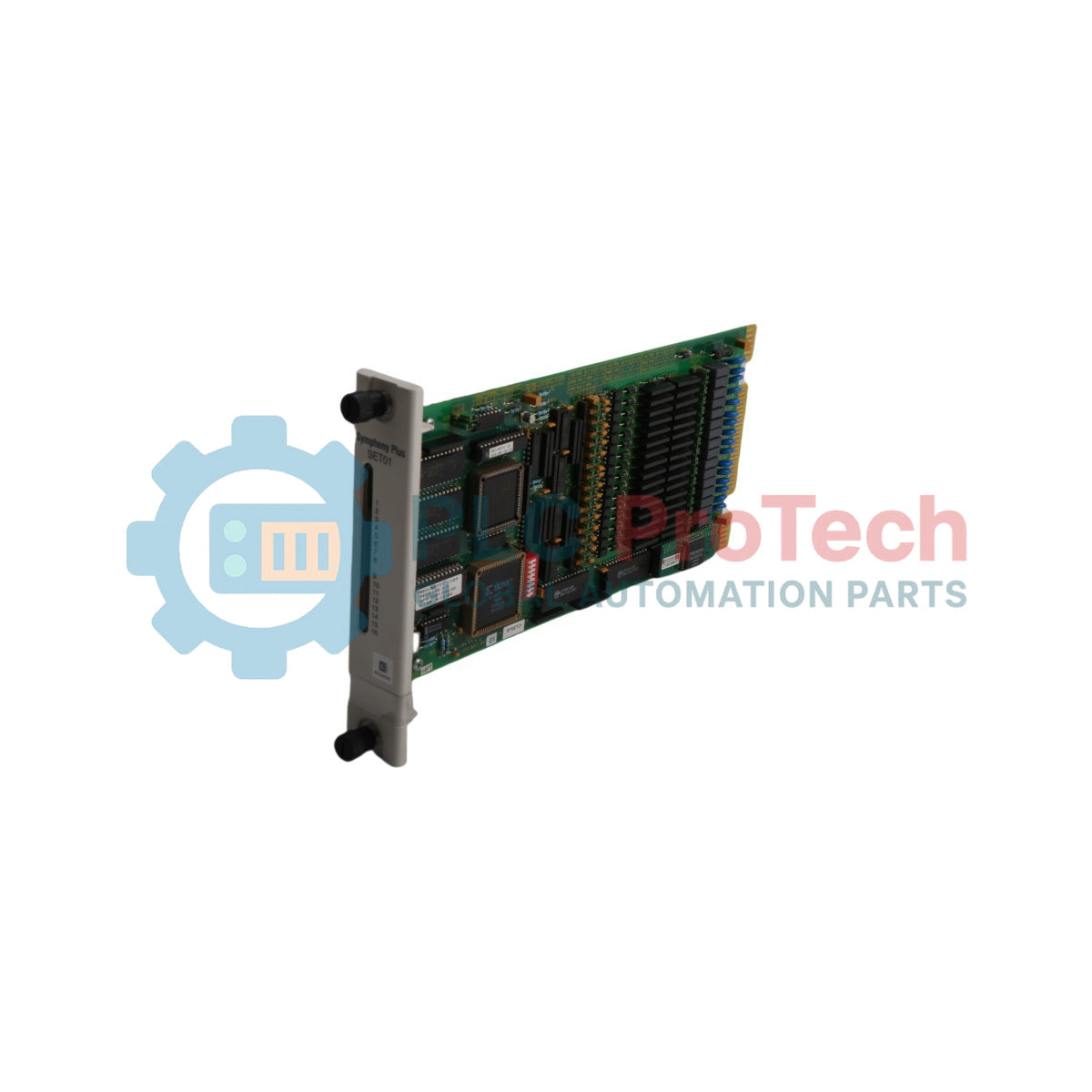

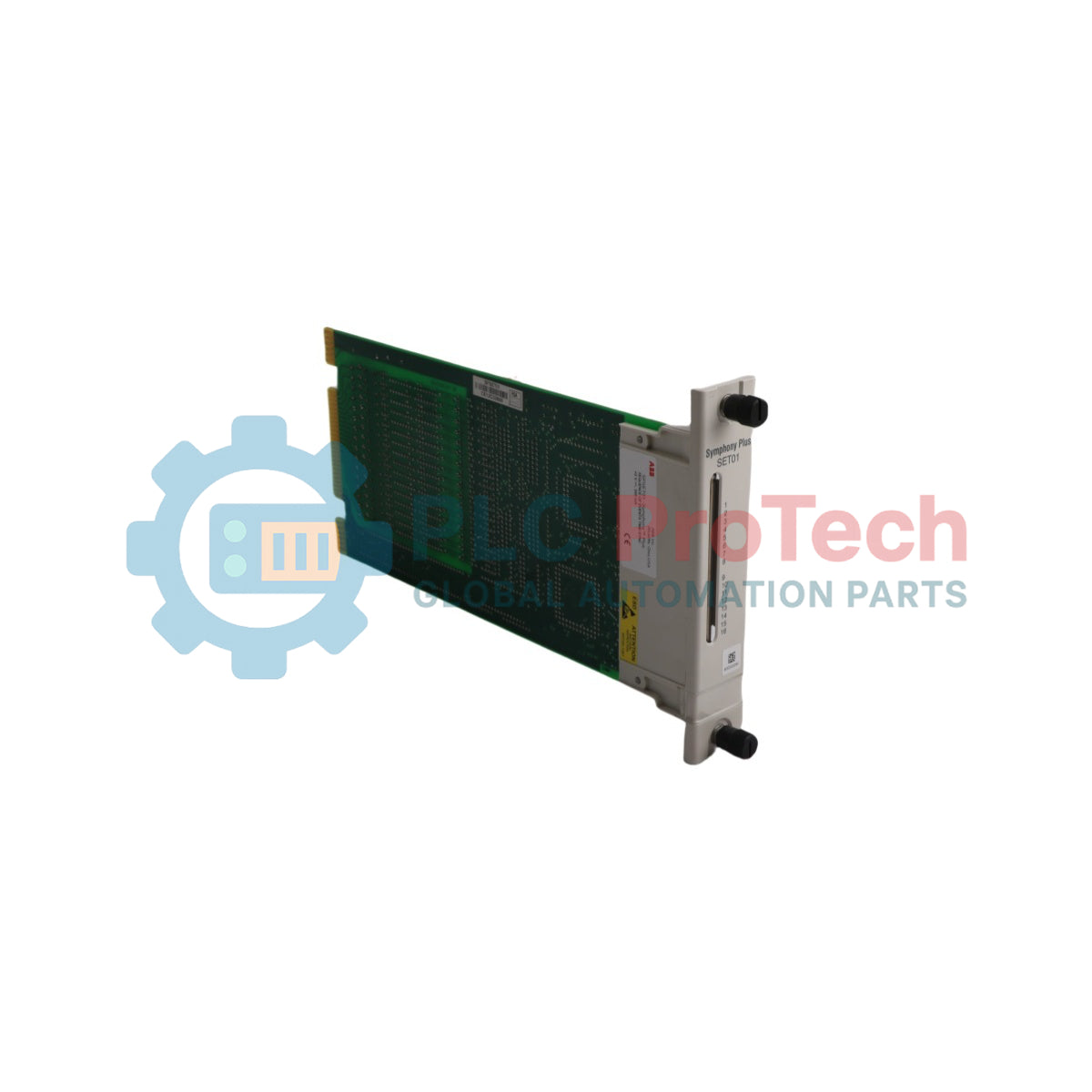

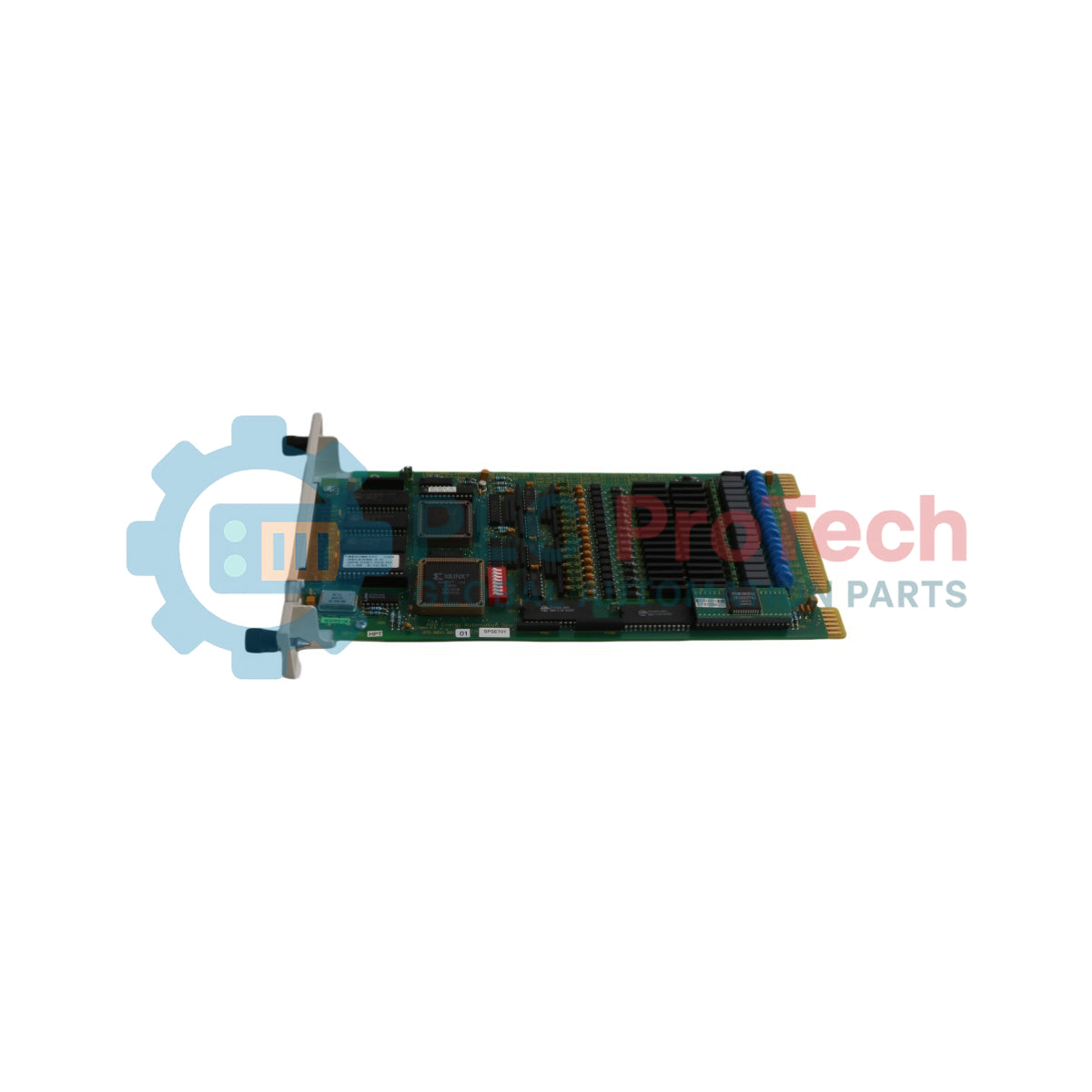

ABB SPSET01 یک ماژول ورودی دیجیتال ثبت پرتراکم ترتیب رخدادها (SOE) و همگام‌سازی زمانی است که برای سیستم کنترل توزیع‌شده (DCS) Symphony Plus طراحی شده است. این ماژول به خط محصولات ورودی/خروجی HR Symphony Plus (رک Harmony) تعلق دارد.
کارکرد اصلی SPSET01 فراهم‌کردن نخستین ۱۶ ورودی دیجیتال محلی با برچسب زمانی با تفکیک‌پذیری بالا، به‌همراه یک لینک همگام‌سازی زمانی با دقت بالا و اختصاصی برای یک BRC (کنترلر پل) است. این پیکربندی به سیستم امکان می‌دهد تغییرات دقیق وضعیت فرایند را برای تحلیل علت ریشه‌ای و ثبت رخدادهای خطا در کاربردهای صنعتی ثبت کند.
| پارامتر | مشخصات |
| سازنده | ABB |
| نام‌گذاری مدل | SPSET01 |
| نوع محصول | ماژول DI ثبت ترتیب رخدادها و همگام‌سازی زمانی، ۱۶ کاناله |
| سری محصول | ورودی/خروجی HR Symphony Plus (رک Harmony) |
| نوع کانال | ورودی دیجیتال (DI) |
| تعداد کانال‌های ورودی | 16 |
| عمق / طول خالص محصول | ۷۶٫۲ میلی‌متر |
| ارتفاع خالص محصول | ۳۵۸٫۱۴ میلی‌متر |
| عرض خالص محصول | ۲۷۹٫۴ میلی‌متر |
| وزن خالص محصول | ۰ کیلوگرم |
| نوع باتری | سلول دکمه‌ای |
| ترکیب شیمیایی باتری | لیتیوم |
| تعداد باتری‌ها | 0 |
| وزن باتری | 5 g |
| دسته‌بندی WEEE | ۵. تجهیزات کوچک (هیچ بُعد خارجی بیش از ۵۰ سانتی‌متر نیست) |
| شماره تعرفه گمرکی | 85389081 |
| کد HS | 853890 |
پیش از نصب، مطمئن شوید شکاف رک Harmony عاری از آلودگی است. ماژول را با راهنماهای بالایی و پایینی شاسی هم‌راستا کنید. ماژول را به‌آرامی به جلو بلغزانید تا کانکتورهای پشتی به‌طور ایمن به صفحه‌پشت رک متصل شوند. پیچ‌های نگهدارنده صفحه‌جلویی را سفت کنید تا اتصال زمین مناسب و پایداری مکانیکی تضمین شود.
تمام سیم‌کشی‌های میدانی ورودی دیجیتال باید برای کاهش تداخل الکترومغناطیسی (EMI) از کابل‌های برق AC با ولتاژ بالا یا خطوط القایی با جریان بالا دور نگه داشته شوند. برای اتصالات سیگنال از کابل‌های زوج‌تابیده و شیلددار استفاده کنید. شیلدها را مطابق رویه‌های استاندارد مهندسی کارخانه، معمولاً در نقطه منفرد میله اتصال زمین تابلو، ترمینال‌بندی کنید.
لینک همگام‌سازی زمانی با دقت بالا بین ماژول و کنترل‌کننده BRC به پیکربندی‌های کابلی خاصی نیاز دارد که در دفترچه راهنمای معماری سیستم تعریف شده‌اند. برای جلوگیری از نوسان زمانی یا ازدست‌رفتن سیگنال، از محکم بودن همه اتصالات اطمینان حاصل کنید؛ زیرا این موارد می‌توانند بر دقت ثبت مُهر زمانی تأثیر بگذارند.
وظیفه اصلی ماژول SPSET01 چیست؟
این ماژول ۱۶ ورودی دیجیتال محلی و یک لینک همگام‌سازی زمانی با دقت بالا به کنترل‌کننده BRC ارائه می‌دهد تا ردیابی دقیق توالی رویدادها امکان‌پذیر شود.
این ماژول با کدام خانواده سیستم‌های کنترل سازگار است؟
این ماژول به‌طور خاص برای سیستم کنترل ABB Symphony Plus طراحی شده و از زیرساخت Harmony Rack (HR I/O) استفاده می‌کند.
این واحد چند کانال ورودی دارد؟
برای پایش کنتاکت‌های میدانی فرایند، ۱۶ کانال ورودی دیجیتال اختصاصی در دسترس است.
آیا این ماژول برای عملکرد عادی به باتری خارجی نیاز دارد؟
داده‌های مهندسی نشان می‌دهد که برای عملیات فعال، هیچ باتری‌ای استفاده نمی‌شود؛ بااین‌حال، در طبقه‌بندی‌های فنی به وزن اسمی ۵ گرم برای یک باتری سکه‌ای لیتیومی اشاره شده است.
ابعاد فیزیکی این ماژول برای برنامه‌ریزی فضای رک چقدر است؟
ارتفاع این واحد 358.14 میلی‌متر، عرض آن 279.4 میلی‌متر و عمق آن 76.2 میلی‌متر است.
این ماژول برای همگام‌سازی زمانی به کدام کنترل‌کننده متصل می‌شود؟
این ماژول مستقیماً به کنترل‌کننده پل ABB (BRC) متصل می‌شود تا مُهرهای زمانی دقیق رویدادها را ارائه دهد.
طبقه‌بندی دقیق این ماژول طبق مقررات WEEE چیست؟
این محصول طبق مقررات در رده ۵، به‌عنوان تجهیزات کوچک با هیچ بُعد خارجی بیش از ۵۰ سانتی‌متر، طبقه‌بندی می‌شود.
آیا این ماژول می‌تواند سیگنال‌های آنالوگ را مدیریت کند؟
خیر، این یک ماژول ورودی دیجیتال اختصاصی است که برای توالی‌های رویداد گسسته تخصص یافته است.
برای این محصول در حمل‌ونقل بین‌المللی، کدام شماره تعرفه گمرکی اعمال می‌شود؟
شماره تعرفه گمرکی اختصاص‌یافته 85389081 است و طبقه‌بندی کلی کد HS آن 853890 است.
