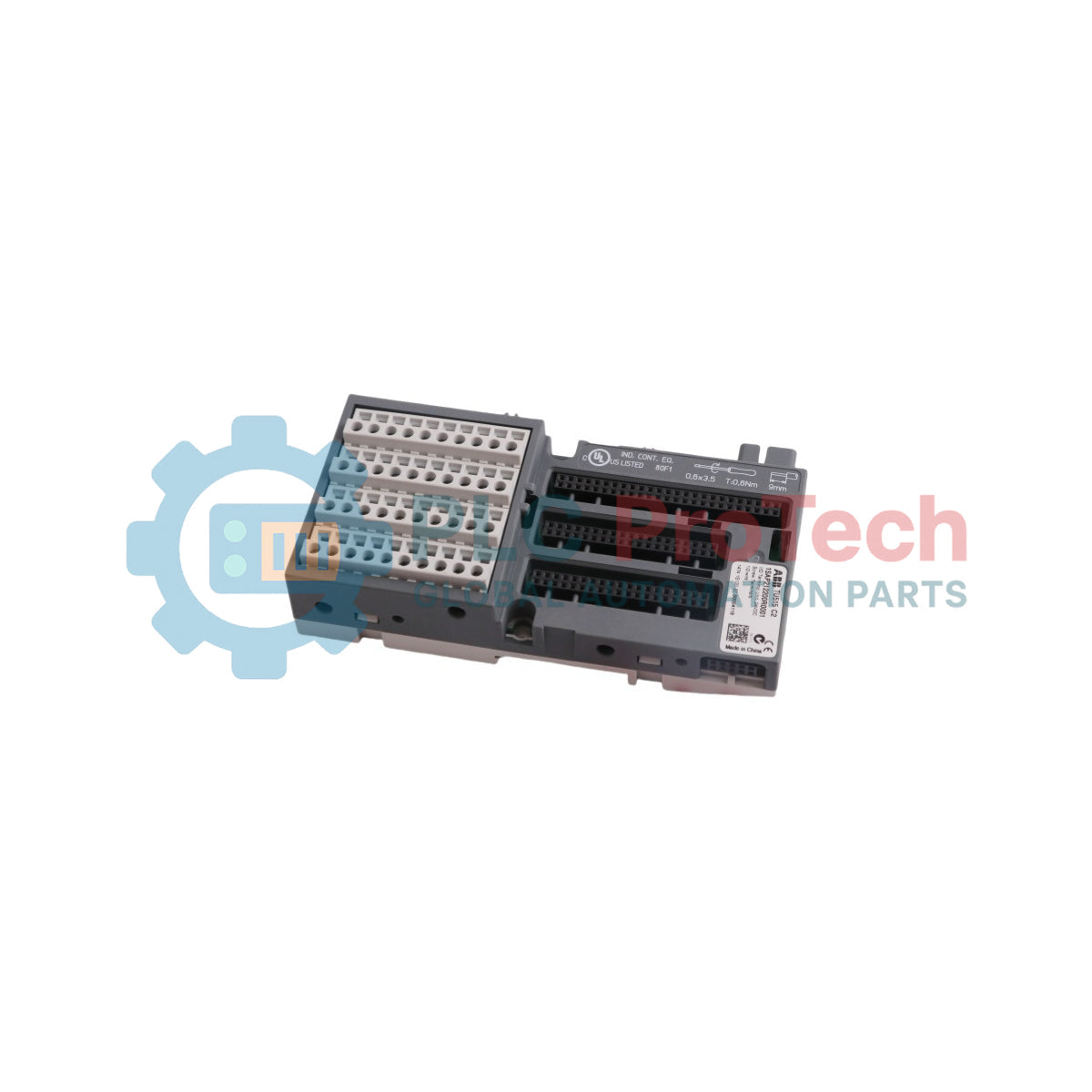

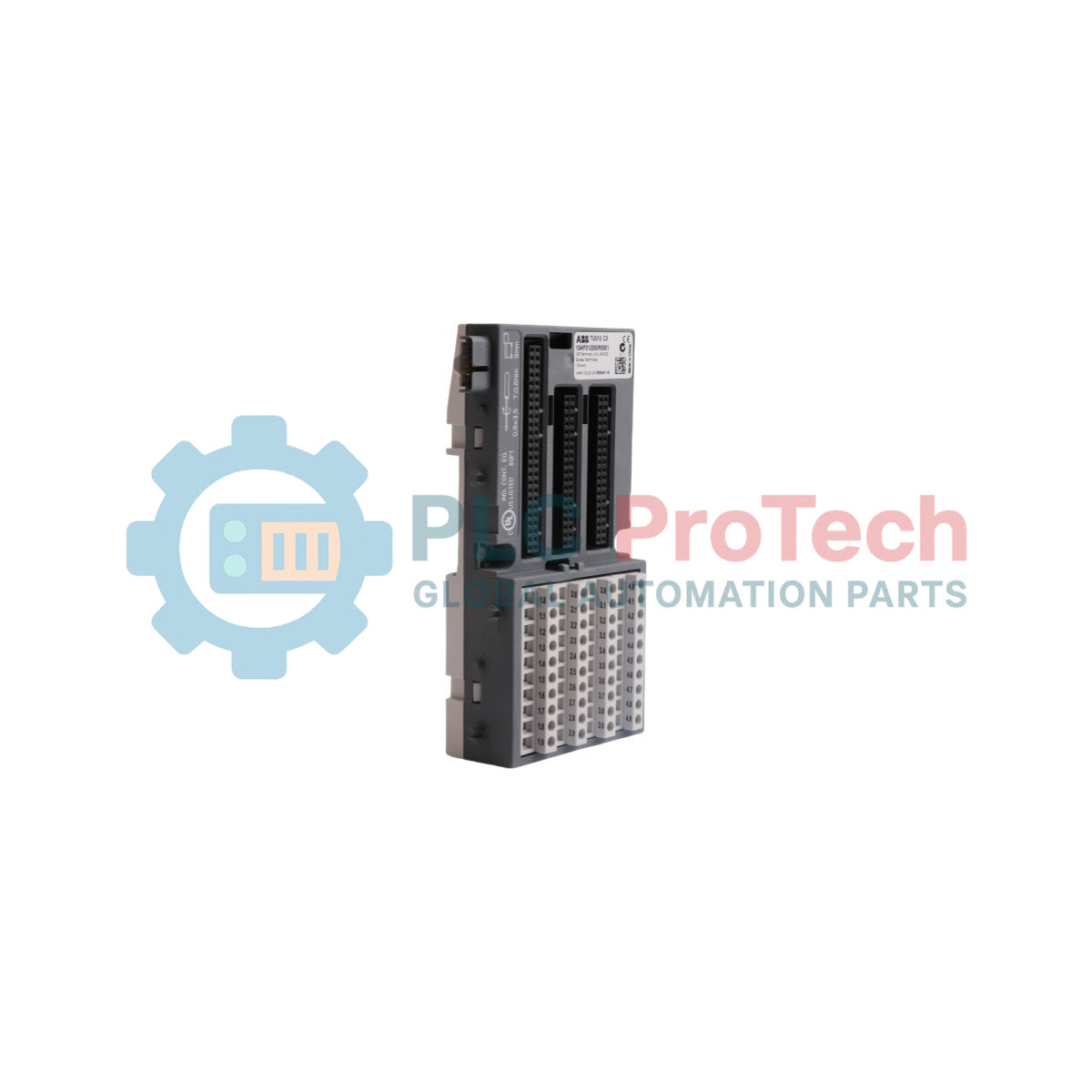

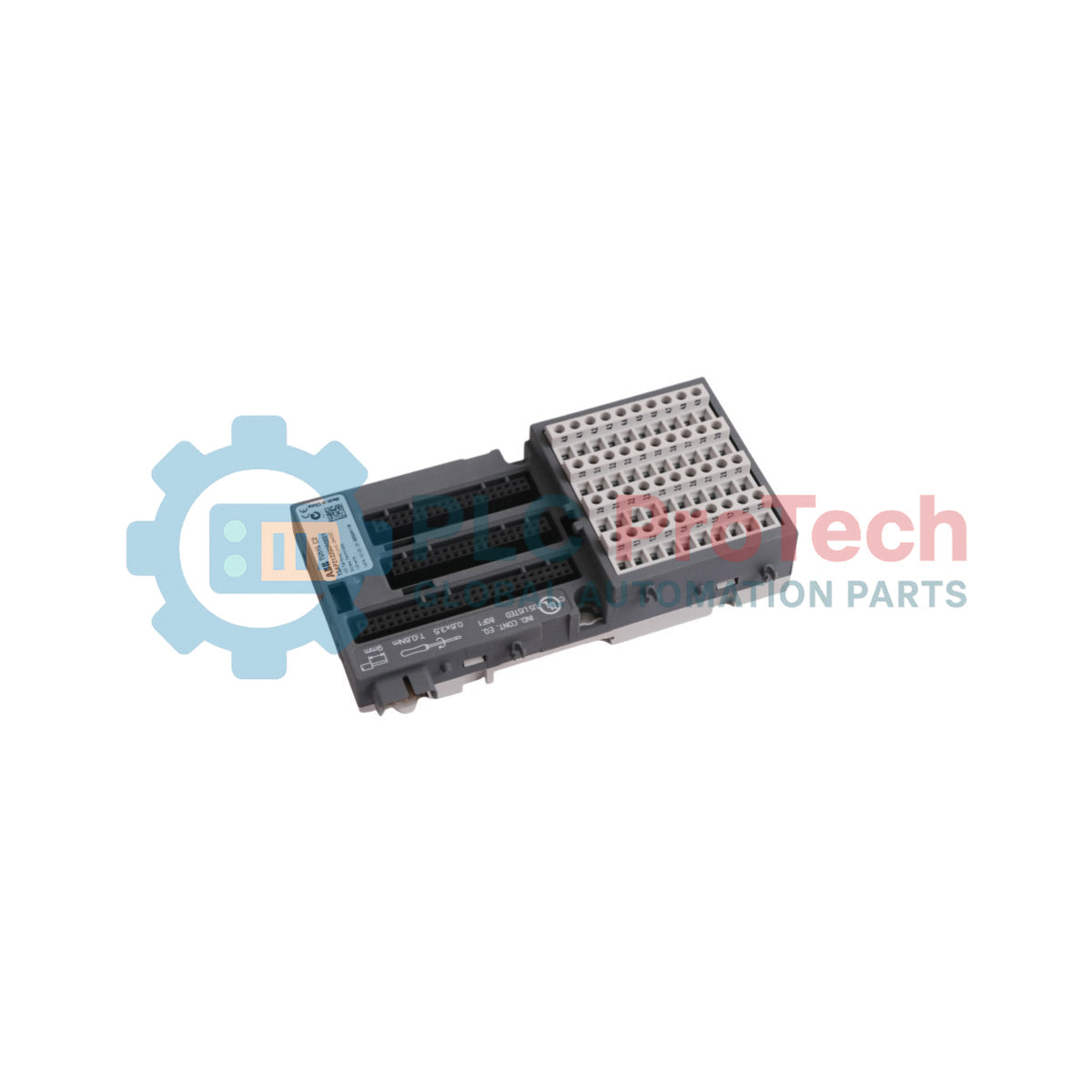

واحد ترمینال ورودی/خروجی ABB TU515 1SAP212200R0001 S500-eCo

SKU TU515 1SAP212200R0001

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: ABB
شماره محصول: TU515 1SAP212200R0001
کشور سازنده:سوئد
نوع محصول: یونیت ترمینال
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 262g
ابعاد: ۶۷.۵ میلی‌متر x ۱۳۵ میلی‌متر x ۲۸ میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

TU515 یک واحد ترمینال S500-eCo I/O است که برای ماژول‌های آنالوگ و دیجیتال ۲۴ ولت DC در سامانه‌های اتوماسیون توزیع‌شده ABB طراحی شده است. این واحد اتصالات ترمینال پیچی را برای یکپارچه‌سازی سیم‌کشی میدانی در کاربردهای PLC و کنترل فرایند فراهم می‌کند.

این واحد از اتصال مطمئن سیگنال برای مجموعه‌های S500-eCo I/O پشتیبانی می‌کند و برای استفاده با ماژول‌های آنالوگ و دیجیتال ABB با ولتاژ کاری ۲۴ ولت DC در نظر گرفته شده است. 1SAP212200R0001 واحد ترمینال برای نصب در تابلوهای صنعتی که به زیرساخت سیم‌کشی فشرده و نصب‌شده روی ریل DIN نیاز دارند، مناسب است.

طراحی ترمینال پیچی آن امکان اتصال ایمن کابل‌های میدانی را برای معماری‌های ورودی/خروجی توزیع‌شده فراهم می‌کند. TU515 در محیط‌های اتوماسیون PLC شرکت ABB، جایی که مسیریابی منظم سیگنال و توسعه ماژولار ورودی/خروجی مورد نیاز است، استفاده می‌شود.

این واحد ترمینال برای سامانه‌های اتوماسیون صنعتی، ازجمله کاربردهای کنترل ماشین، پایش فرایند و کنترل توزیع‌شده، طراحی شده است.

ویژگی‌ها

طراحی‌شده برای ماژول‌های آنالوگ و دیجیتال ۲۴ ولت DC
طراحی اتصال ترمینال پیچی
سازگار با سامانه‌های S500-eCo I/O
قالب نصب روی ریل DIN
درجه حفاظت IP20
ابعاد نصب فشرده
پشتیبانی از معماری‌های اتوماسیون توزیع‌شده
مناسب برای تابلوهای کنترل PLC

کاربردها

سامانه‌های اتوماسیون PLC
تأسیسات ورودی/خروجی توزیع‌شده
تابلوهای کنترل صنعتی
سامانه‌های اتوماسیون فرایند
کاربردهای کنترل ماشین
سامانه‌های پایش تأسیسات
اتوماسیون کارخانه
مجموعه‌های اتصال سیگنال

اطلاعات سفارش

TU515: واحد ترمینال S500 I/O
1SAP212200R0001: شناسه محصول

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
شناسه محصول	1SAP212200R0001
نام‌گذاری ABB	TU515
نوع اصلی محصول	TU515
سری	S500-eCo I/O
نام محصول	ورودی/خروجی‌های اتوماسیون توزیع‌شده
کارکرد	برای ماژول‌های آنالوگ و دیجیتال ۲۴ ولت DC. ترمینال‌های پیچی
نوع ترمینال	ترمینال‌های پیچی
ولتاژ تغذیه	۲۴ ولت DC
تعداد ورودی/خروجی‌های آنالوگ قابل پیکربندی	0
درجه حفاظت	IP20
دمای کارکرد	۰ ... +۶۰ درجه سانتی‌گراد
دمای نگهداری	-۴۰ ... +۷۰ درجه سانتی‌گراد
عرض محصول	۶۷٫۵ میلی‌متر
ارتفاع محصول	۱۳۵ میلی‌متر
عمق محصول	۲۸ میلی‌متر
وزن خالص	۰٫۲۳۲ کیلوگرم
وزن ناخالص	۰٫۲۶۲ کیلوگرم
EAN	4016779649223
CN8	85389091
eClass	27-24-22-92
ETIM 8	EC000810 - رک نصب PLC
UNSPSC	32151703
واحد فروش	عدد

راهنمای نصب

واحد ترمینال را روی ریل DIN دارای اتصال زمین، داخل تابلو کنترل صنعتی نصب کنید. برای مسیردهی کابل و تهویه در اطراف ماژول‌های ورودی/خروجی مجاور، فاصله کافی را حفظ کنید.

برای کاهش تداخل الکترومغناطیسی، سیم‌کشی سیگنال را از کابل‌های برق با ولتاژ بالا جدا کنید. برای حفظ اتصالات الکتریکی پایدار، از سفت بودن صحیح ترمینال‌های پیچی مطابق با رویه‌های سیم‌کشی میدانی اطمینان حاصل کنید.

پیش از راه‌اندازی سیستم، سازگاری با ماژول‌های آنالوگ و دیجیتال ۲۴ ولت DC مرتبط با S500-eCo را بررسی کنید.

انطباق و گواهی‌ها

اظهارنامه انطباق اتحادیه اروپا و بریتانیا - واحدهای ترمینال تعویض گرم برای ماژول‌های آنالوگ و دیجیتال S500
اظهارنامه REACH محصولات PLC شرکت ABB
مطابق با RoHS بر اساس دستورالعمل اتحادیه اروپا 2011/65/EU و اصلاحیه 2015/863

سؤالات متداول

عملکرد TU515 چیست؟
این محصول اتصال سیم‌کشی میدانی را برای ماژول‌های آنالوگ و دیجیتال ۲۴ ولت DC فراهم می‌کند.

کدام پلتفرم ورودی/خروجی ABB از این واحد ترمینال پشتیبانی می‌کند؟
این محصول برای سیستم‌های ورودی/خروجی ABB S500-eCo طراحی شده است.

چه نوع ترمینالی استفاده شده است؟
این واحد از اتصالات ترمینال پیچی استفاده می‌کند.

چه ولتاژ تغذیه‌ای مشخص شده است؟
ولتاژ تغذیه مشخص‌شده ۲۴ ولت DC است.

آیا می‌توان این واحد را روی ریل DIN نصب کرد؟
بله. این محصول برای نصب روی ریل DIN داخل تابلو در نظر گرفته شده است.

چه درجه حفاظتی ارائه می‌شود؟
درجه حفاظت واحد ترمینال IP20 است.

آیا این واحد برای ماژول‌های آنالوگ مناسب است؟
بله. این محصول از کاربردهای ماژول‌های آنالوگ پشتیبانی می‌کند.

آیا می‌توان از آن با ماژول‌های دیجیتال استفاده کرد؟
بله. این محصول از ماژول‌های دیجیتال ۲۴ ولت DC پشتیبانی می‌کند.

محدوده دمای عملکرد چقدر است؟
محدوده عملکرد از ۰ تا ۶۰+ درجه سلسیوس است.

مشخصات دمای نگهداری چیست؟
محدوده دمای نگهداری از ۴۰- تا ۷۰+ درجه سلسیوس است.

وزن خالص ماژول چقدر است؟
وزن خالص ۰٫۲۳۲ کیلوگرم است.

آیا این واحد برای سیستم‌های اتوماسیون صنعتی در نظر گرفته شده است؟
بله. این محصول در محیط‌های اتوماسیون توزیع‌شده و PLC استفاده می‌شود.

آیا این ماژول قابلیت ارتباطی دارد؟
برای این واحد ترمینال، هیچ رابط ارتباطی مشخص نشده است.

چه نوع کاربردهایی معمولاً از این واحد استفاده می‌کنند؟
این محصول معمولاً در سیستم‌های کنترل فرایند و اتوماسیون ماشین‌آلات استفاده می‌شود.
