تولیدکننده: ABB
شماره محصول: 3BSE069209R1
کشور سازنده:سوئد
نوع محصول: واحد ترمینیشن ماژول افزوده
بارکد: 85371098
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 260g
ابعاد: ۵۸٫۵ میلیمتر × ۱۷۰ میلیمتر × ۶۴ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

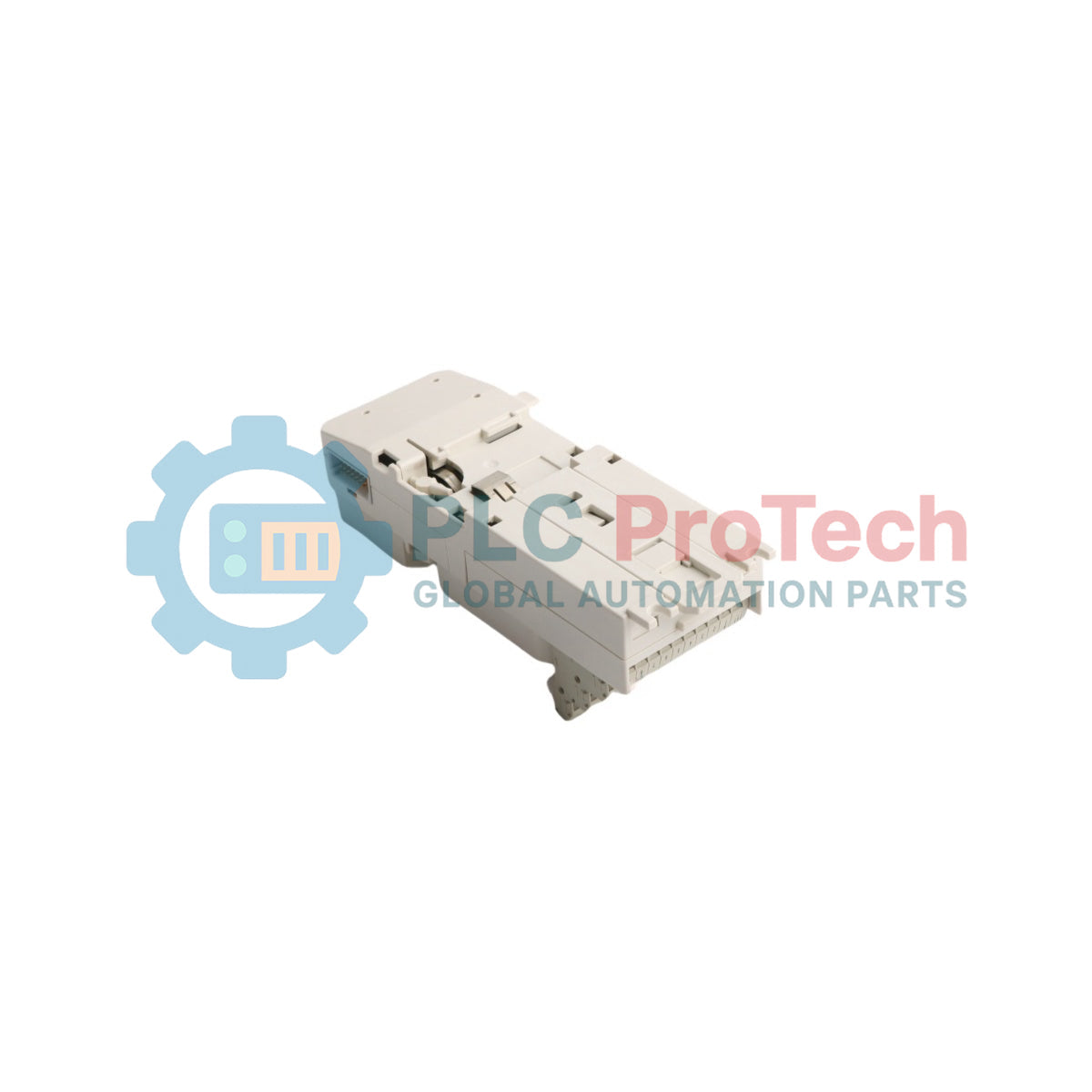

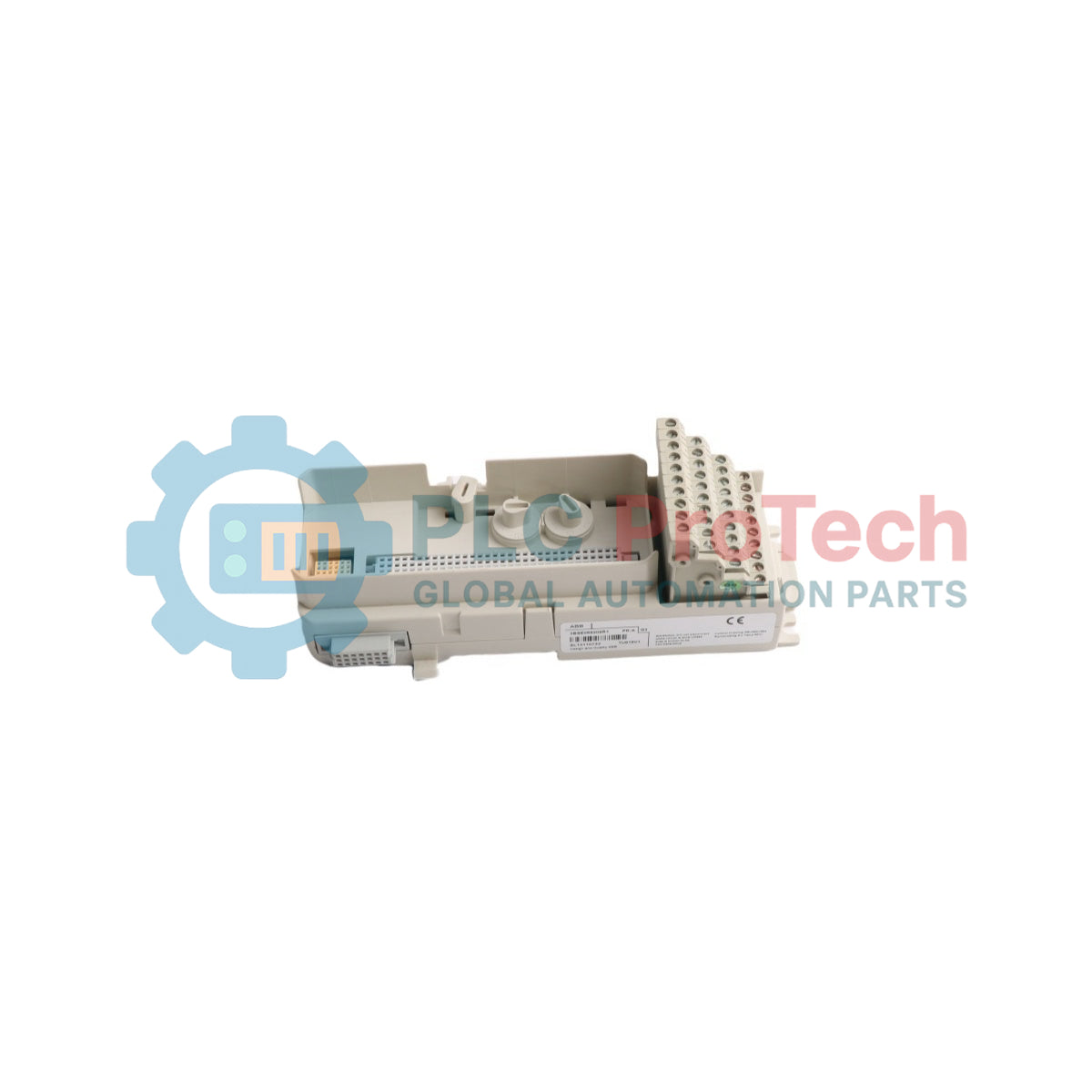

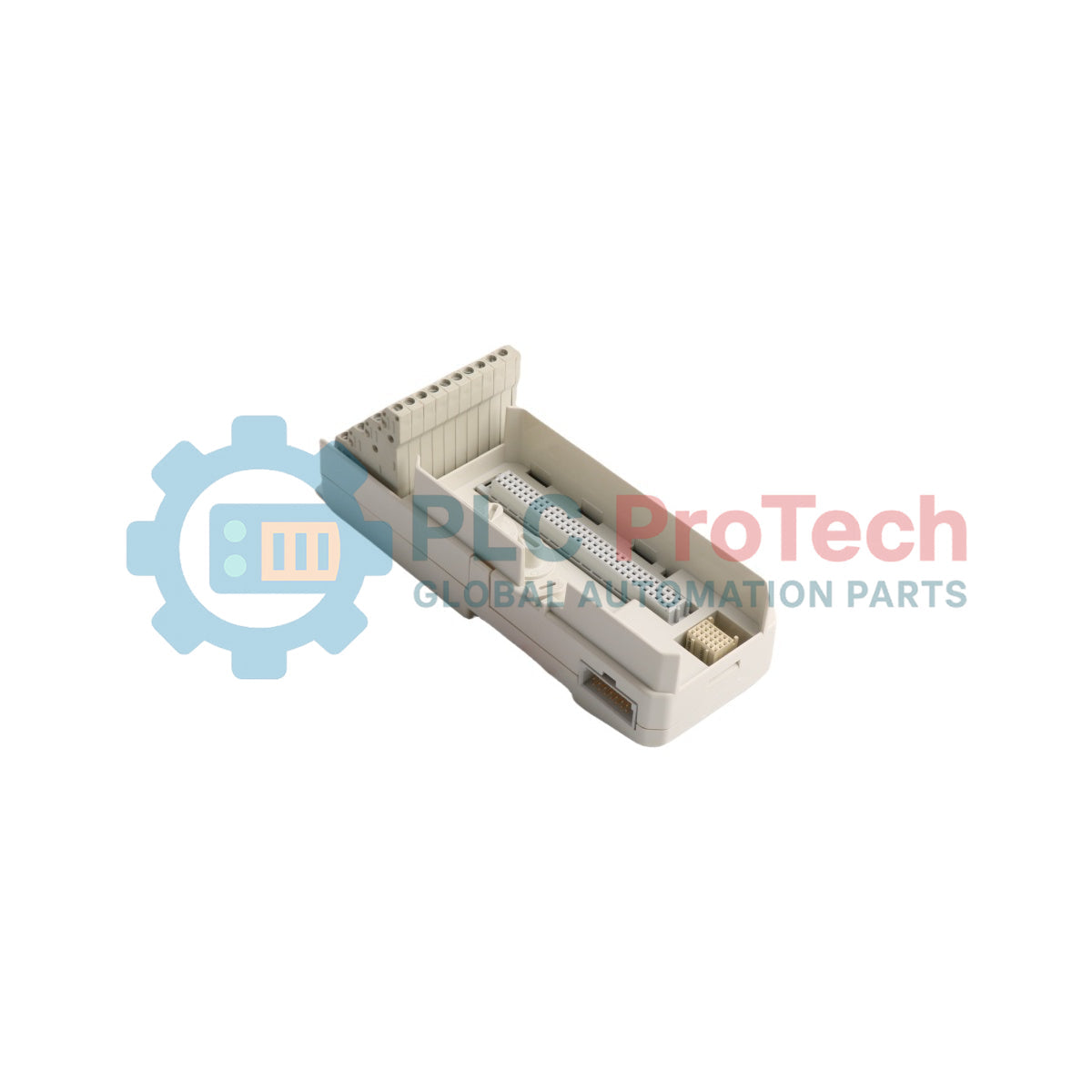

TU818 (3BSE069209R1) یک واحد ترمینیشن ماژول (MTU) فشرده و Original New است که برای پلتفرم سختافزاری توزیعشده S800 I/O شرکت ABB طراحی شده است. این واحد پایه غیرفعال، سیمکشی میدانی و ماژولهای الکترونیکی I/O قابلاتصال را به هم متصل میکند و تراکم سیگنال حداکثر 1x32 یا 2x16 کانال ترمینال مستقل را با آستانه عملیاتی 50V پشتیبانی میکند. این واحد مسیردهی مستقیم گذرگاه داده در بکپلین و لینکهای توزیع برق محلی را برقرار کرده و نیاز به پنلهای مارشالینگ خارجی جداگانه را از بین میبرد. همچنین یکپارچهسازی گسترده میان سیستمهای مختلف کنترل را تضمین میکند و با 800xA، Advant OCS with Master SW، Advant OCS with MOD 300 SW و Compact Product Suite سازگاری سختافزاری پسرو و بومی ارائه میدهد. این قطعه برای استقرار مطمئن در معماریهای مدرن فیلدباس ساخته شده و نگهداری ماژولار ساده و یکپارچگی بالای سیگنال را برای کاربردهای فرایندی ترکیبی آنالوگ و گسسته فراهم میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| تعیین مدل | TU818 |
| شناسه محصول | 3BSE069209R1 |
| تعیینکننده نوع ABB | TU818 Compact MTU، 50V |
| نوع محصول | واحد ترمینیشن ماژول |
| پیکربندی سیگنال | ترمینالهای سیگنال 1x32 (و 2x16) |
| حداکثر ولتاژ نامی | 50V |
| عرض خالص محصول | ۵۸٫۵ میلیمتر |
| ارتفاع خالص محصول | ۱۷۰ میلیمتر |
| عمق / طول خالص محصول | ۶۴ میلیمتر |
| وزن خالص محصول | ۰٫۲۶ کیلوگرم |
| تعداد باتریها | 0 |
| کد HS | 853710 |
| شماره تعرفه گمرکی | 85371098 |
| دستهبندی WEEE | ۵. تجهیزات کوچک (هیچ بُعد خارجی بیش از ۵۰ سانتیمتر نیست) |
واحد ترمینیشن را روی پروفیلهای ریل DIN استاندارد ۳۵ میلیمتری نصب کنید. اطمینان حاصل کنید که گیرههای اتصال زمین یکپارچه در قاب پشتی، کاملاً روی ریلهای فلزی تمیز و بدون رنگ قرار گرفته باشند تا اتصال مطمئن زمین تجهیزات برقرار شود.
شیارهای رابط جفتشونده ماژول الکترونیکی S800 I/O تعیینشده را با محفظه واحد پایه همراستا کنید. ماژول را بهآرامی و عمود بر ریل وارد کنید تا زبانههای قفل در جای خود چفت شوند. اگر مقاومت وجود داشت، پینهای همراستاسازی را به زور وارد نکنید.
عایق کابلکشی سیگنال میدانی را مطابق تلرانسهای مشخصشده قطر سیم برای بلوکهای ترمینال S800 لخت کنید. خطوط میدانی خارجی را از سینیهای سیم پایینی اختصاصی عبور دهید و مسیرهای سیگنال کمولتاژ را از خطوط برق با ظرفیت بالا جدا نگه دارید تا از تداخل متقابل سیگنال جلوگیری شود.
بررسی کنید محفظه عملیاتی، یکپارچگی ساختاری خود را در برابر تجمع رطوبت و گردوغبار محیط حفظ میکند. اطمینان حاصل کنید کنترلهای محیطی پیوسته از چگالش رطوبت درون محفظه ترمینال جلوگیری میکنند.
برای حفظ مسیرهای کمامپدانس در برابر تداخل الکترومغناطیسی، شیلد کابلهای ابزار دقیق میدانی ورودی را در میلههای زمین اختصاصی واقع در محدوده مجموعه ترمینال ترمینالبندی کنید.
حد ولتاژ این واحد ترمینال چیست؟
واحد ترمینال بهطور رسمی برای مدیریت ولتاژهای توزیع میدانی حداکثر ۵۰ ولت نامگذاری شده است.
چند خط سیگنال را میتوان روی یک بلوک پایه واحد ترمینالبندی کرد؟
این ماژول پیکربندیهای شامل آرایش ترمینال ۱×۳۲ یا مسیرهای ترمینال تفکیکشده ۲×۱۶ را پشتیبانی میکند.
آیا این MTU برای حفظ دادههای عملیاتی به باتری داخلی نیاز دارد؟
خیر، این واحد یک رابط اتصال ساختاری غیرفعال است که شامل ۰ باتری است.
این معماری پایه برای کدام مجموعه I/O طراحی شده است؟
این واحد بهطور اختصاصی برای میزبانی مجموعه قطعات سختافزاری ABB S800 I/O ساخته شده است.
آیا این واحد را میتوان در معماریهای قدیمی Advant OCS یکپارچه کرد؟
بله، این واحد با سیستمهای Advant OCS with Master SW و Advant OCS with MOD 300 SW کاملاً سازگار است.
عرض فیزیکی این ماژول برای محاسبات چیدمان کابینت چقدر است؟
عرض سازهای خالص چارچوب ترمینال دقیقاً ۵۸٫۵ میلیمتر است.
پیوستگی زمین الکتریکی ماژول چگونه برقرار میشود؟
اتصال مسیر زمین بهطور خودکار از طریق گیرههای فنری یکپارچهای که با سیستم ریل استاندارد DIN تماس دارند، برقرار میشود.
اگر ماژول داخلی S800 I/O نیاز به تعویض داشته باشد، چه کاری باید انجام شود؟
کانالهای حلقه محلی را بیبرق کنید و قفلهای نصب ماژول را آزاد کنید تا دستگاه را بدون باز کردن سیمهای میدانی، مستقیم بیرون بکشید.
شماره تعرفه گمرکی 85371098 به چه چیزی اشاره دارد؟
این شناسه، تجهیز را بهعنوان تابلو، کنسول، پنل یا مجموعه پایه کنترل یا توزیع برق با ولتاژ نامی کمتر از ۱۰۰۰ ولت طبقهبندی میکند.
آیا بلوک ترمینال دارای گونههای پوشش همریخت است؟
این واحد با چیدمان مشخصات استاندارد کاتالوگ مطابقت دارد؛ گونههای خاص محیطی باید به فهرستهای پسوند مربوط به خود مراجعه کنند.
