تولیدکننده: ABB
شماره محصول: 3BSE013235R1
کشور سازنده:سوئد
نوع محصول: MTU توسعه یافته
بارکد: 85389091
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 220g
ابعاد: ۶۴ میلیمتر × ۱۱۰ میلیمتر × ۱۲۰.۵ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

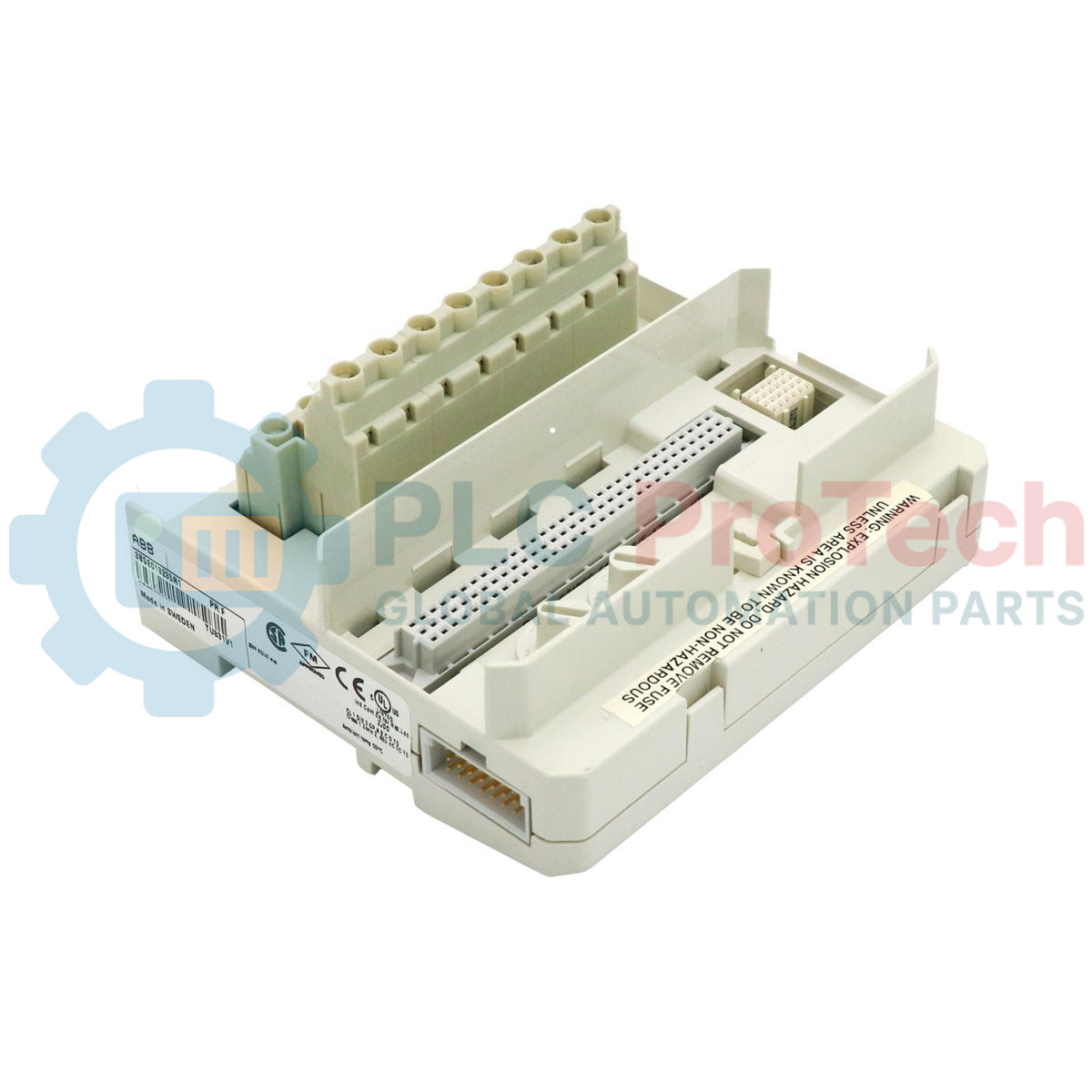

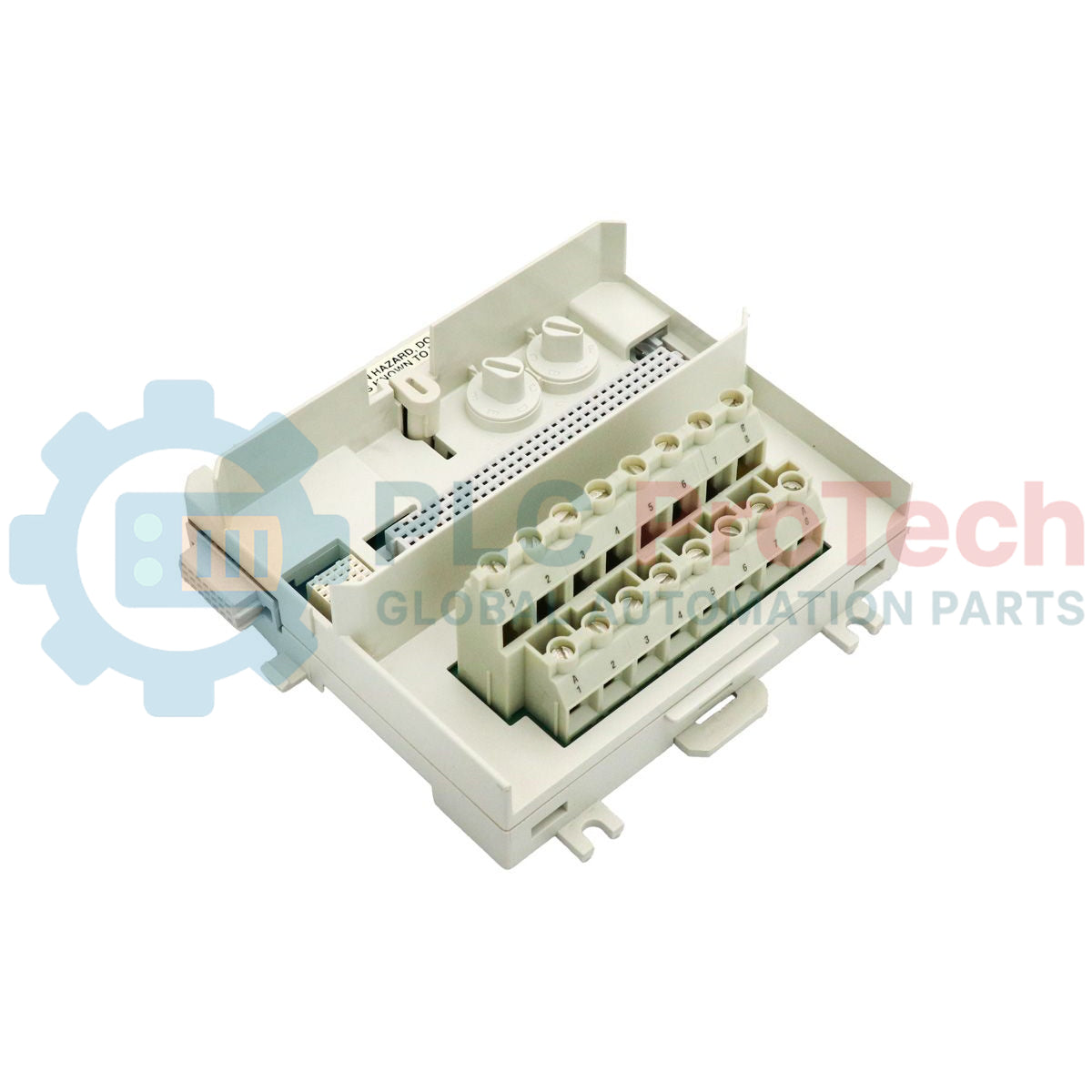

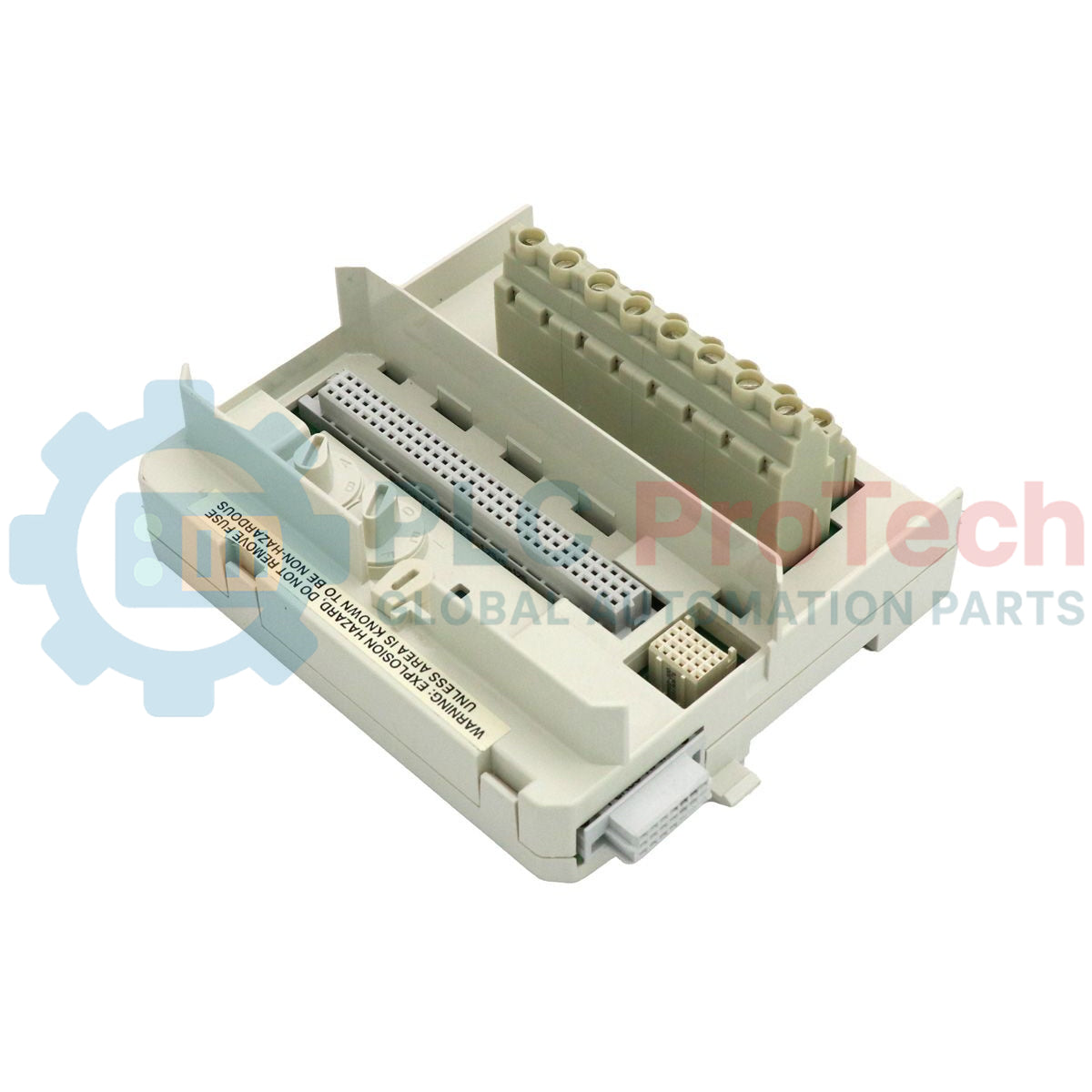

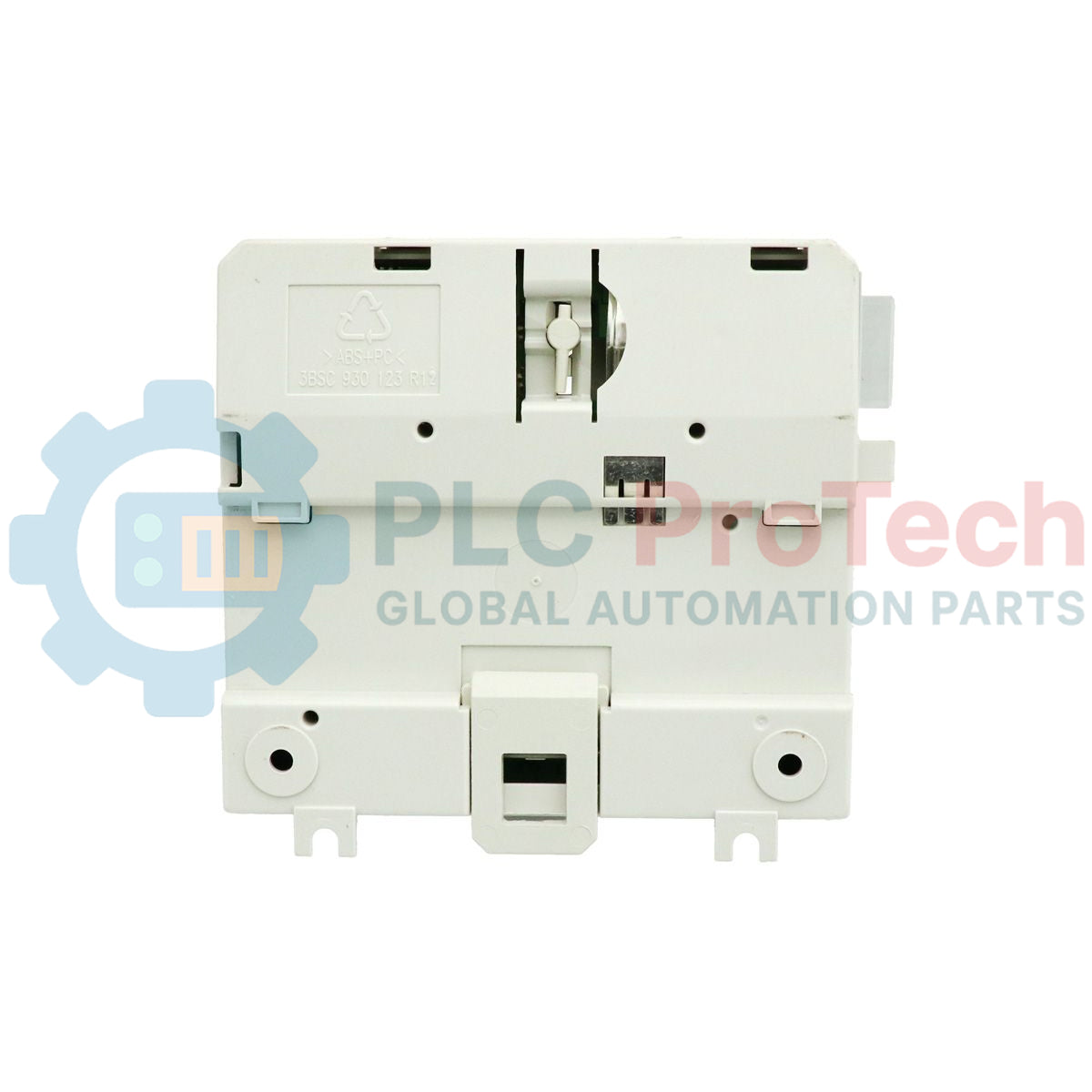

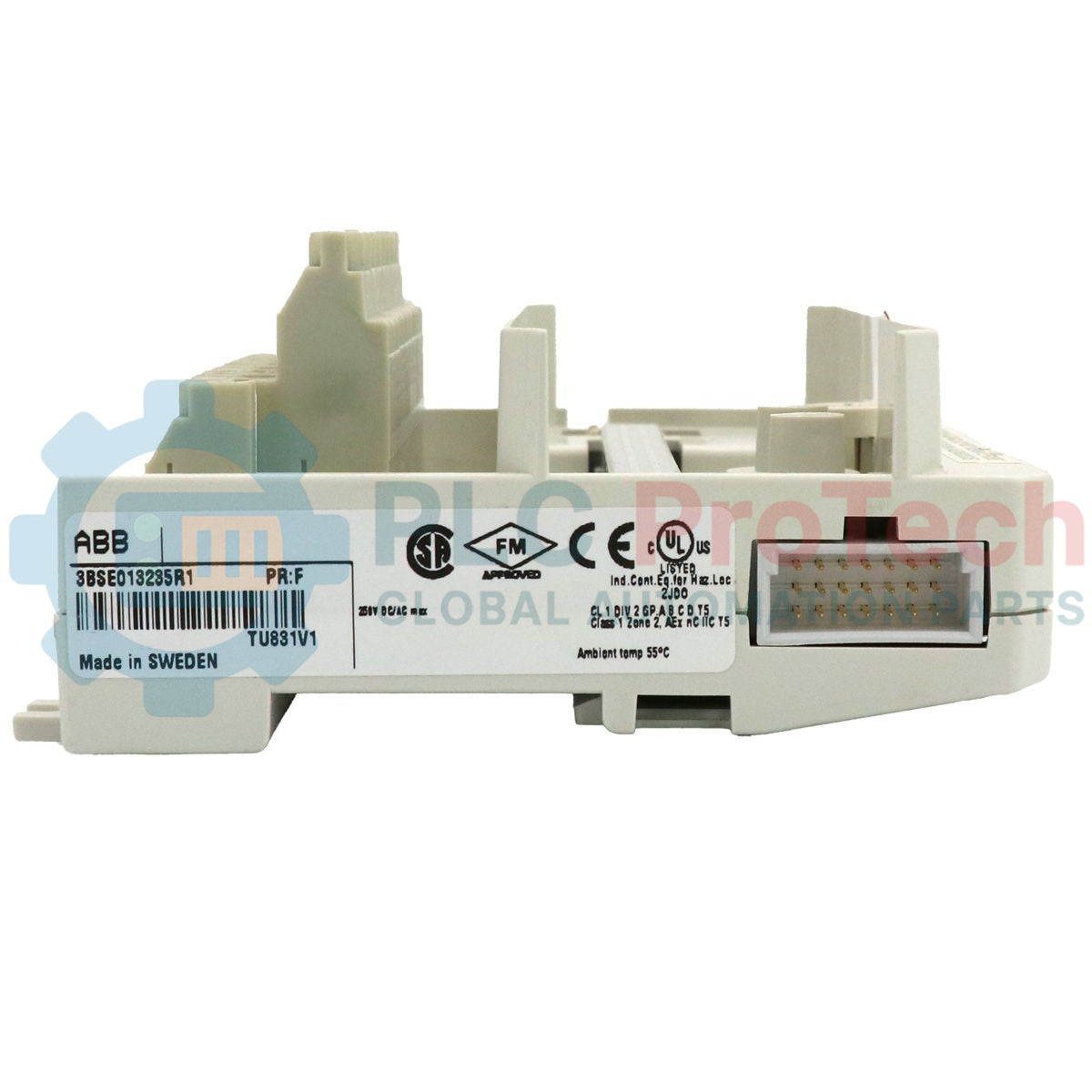

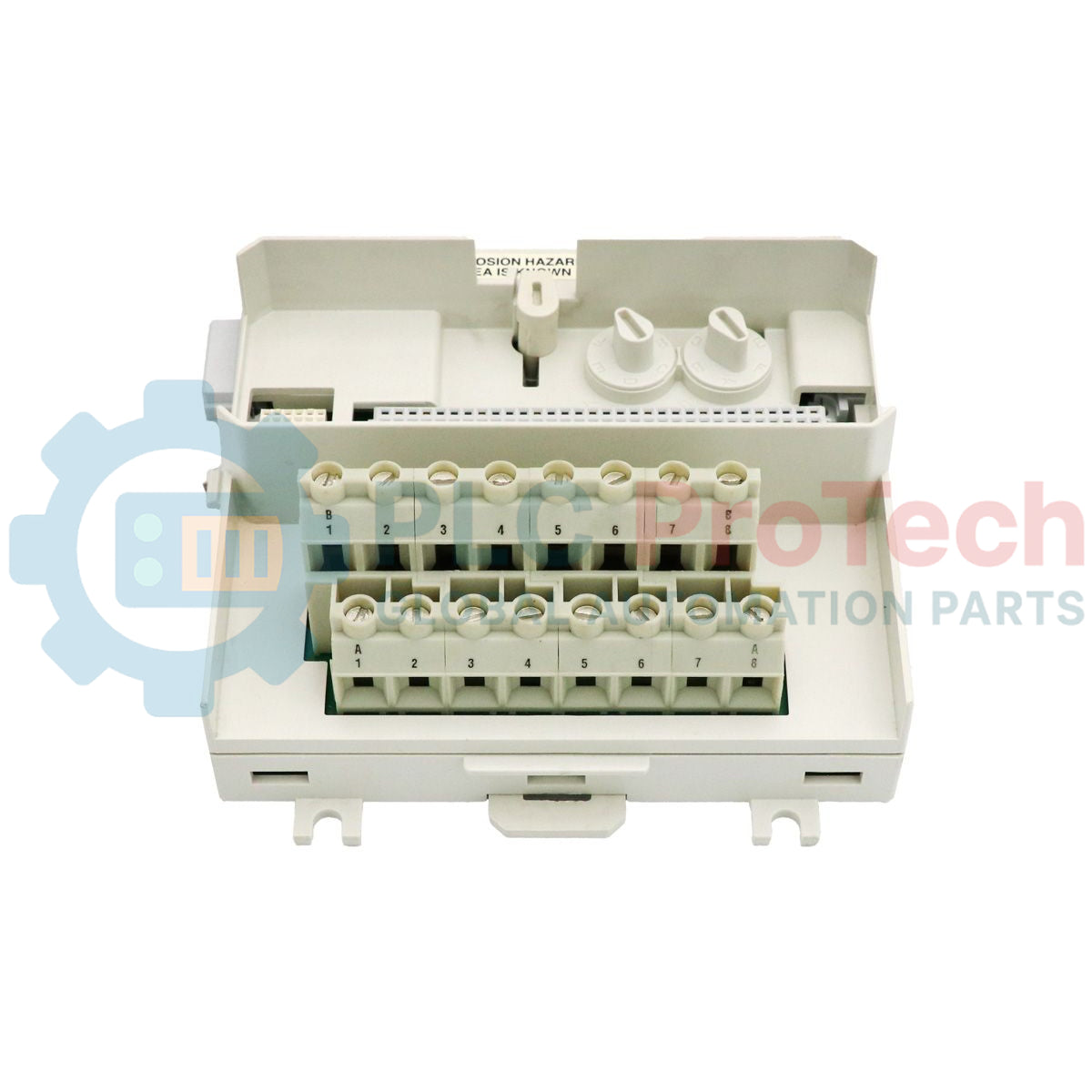

TU831V1 یک واحد پایان ماژول توسعهیافته (MTU) است که برای سیستم ABB S800 I/O طراحی شده است. این واحد یک بستر مکانیکی و الکتریکی قابل اعتماد برای اتصال سیمکشی میدانی به ماژولهای مشخص شده S800 I/O فراهم میکند. با پیکربندی ۲×۸ ترمینال سیگنال، این واحد توسعهیافته سیگنالهای میدانی را بهطور مؤثر تفکیک کرده و اتصالات لازم به ModuleBus داخلی را برقرار میسازد.
برخلاف پایههای پایان ولتاژ پایین، این واحد دارای رتبه عایقی تا 250V، که آن را برای شبکههای ولتاژ فرآیندی استاندارد، حلقههای کنترل گسسته ولتاژ بالا و محیطهای سیگنالدهی قدرت تخصصی مناسب میسازد. این واحد بهطور روان در نسلهای مختلف شبکههای کنترل غیرمتمرکز ادغام میشود و توزیع مسیر سیگنال یکنواخت را بدون به خطر انداختن ایزولاسیون میدانی تضمین میکند.
| پارامتر | مشخصات |
|---|---|
| تولیدکننده | ABB |
| مدل / نامگذاری نوع | TU831V1 |
| شناسه محصول | 3BSE013235R1 |
| نوع محصول | واحد پایان ماژول |
| پیکربندی ترمینال | ۲×۸ ترمینال سیگنال |
| ولتاژ نامی | حداکثر ۲۵۰ ولت |
| عمق / طول خالص محصول | ۶۴ میلیمتر |
| ارتفاع خالص محصول | ۱۲۰.۵ میلیمتر |
| عرض خالص محصول | ۱۱۰ میلیمتر |
| وزن خالص محصول | ۰.۲۲ کیلوگرم |
| اطلاعات RoHS | پیروی از دستورالعمل اتحادیه اروپا ۲۰۱۱/۶۵/EU |
| دستهبندی WEEE | ۵. تجهیزات کوچک (هیچ بعد خارجی بیش از ۵۰ سانتیمتر نیست) |
| تعداد باتریها | 0 |
| وضعیت SCIP | هیچ SVHC در بلغارستان وجود ندارد |
عبارت «MTU گسترشیافته» برای این واحد چه معنایی دارد؟
این نشاندهنده وجود یک طرح فیزیکی گسترشیافته یا ظرفیت ترمینال اضافی است که به صورت ماتریس ۲x8 ساختار یافته و انعطافپذیری ترمینال اضافی برای ماژولهای ورودی/خروجی خاص فراهم میکند.
آیا این واحد ترمینال برای کاربردهای استاندارد ۲۳۰ ولت AC ایمن است؟
بله، برگه داده فنی حداکثر آستانه عایقبندی ۲۵۰ ولت را مشخص میکند که ولتاژهای کنترل صنعتی استاندارد ۱۲۰ ولت و ۲۳۰ ولت را پوشش میدهد.
آیا این واحد پایه میتواند در معماری Advant OCS استفاده شود؟
بله، به طور رسمی برای استفاده با Advant OCS با نرمافزار Master یا MOD 300 که از تنظیمات Advant Fieldbus 100 استفاده میکند، طبقهبندی شده است.
آیا این قطعه حاوی مادهای با نگرانی بسیار بالا (SVHC) است؟
خیر، طبق پرونده رسمی SCIP، هیچ مادهای با نگرانی بسیار بالا (SVHC) در این نوع سختافزار وجود ندارد.
وزن فیزیکی واحد بدون ماژول ورودی/خروجی متصل چقدر است؟
وزن مهندسی خالص واحد ترمینال ماژول بدون پوشش دقیقاً ۰.۲۲ کیلوگرم است.
