Manufacturer: ABB
Product No.: TU838 3BSE008572R1
Country of origin:سوئیس
Product Type: واحد خاتمه ماژول توسعه یافته TU838
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 375g
Dimensions: 58.5 × 64 × 170 mm
Shipping port: Xiamen
Warranty: 12 months

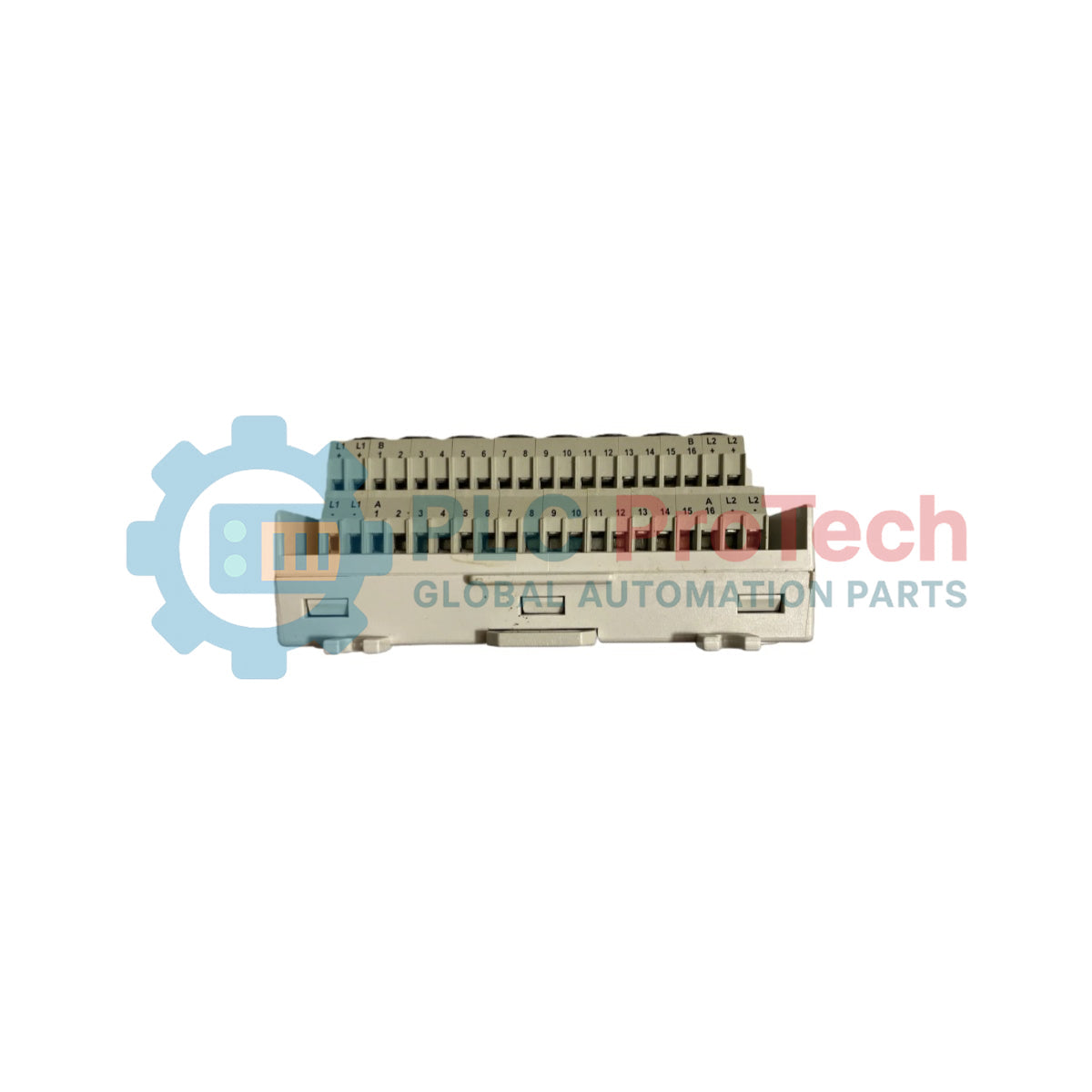

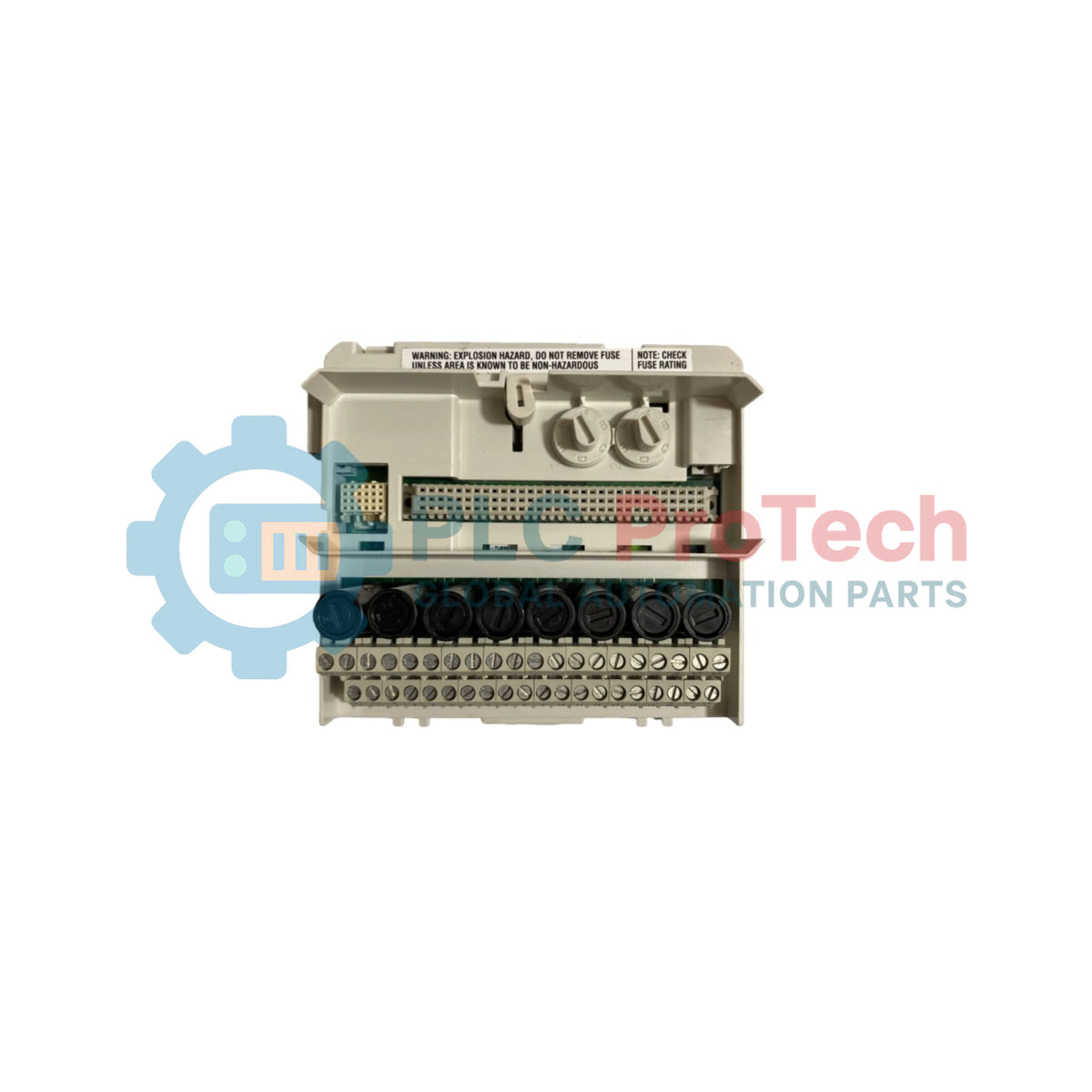

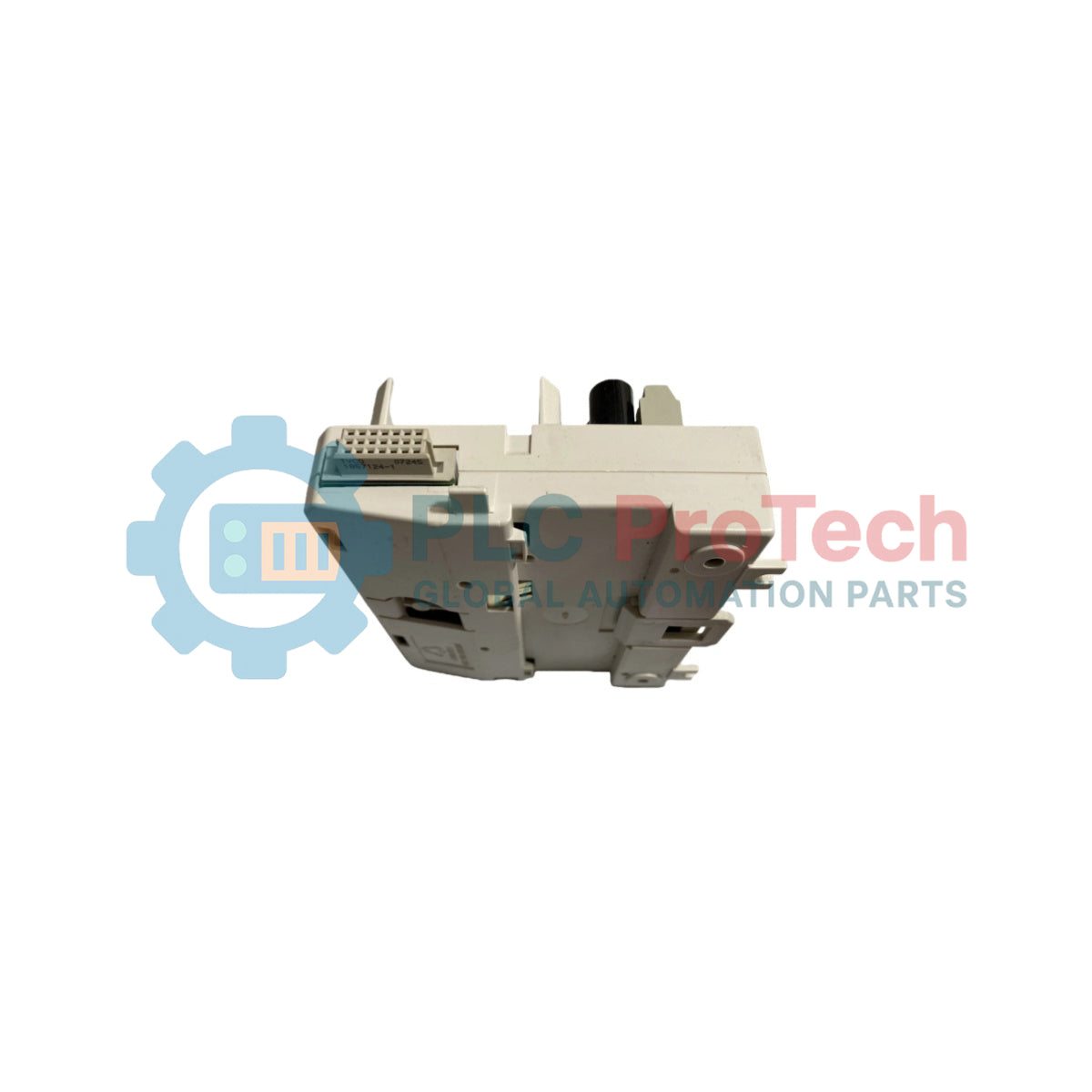

ABB TU838 (3BSE008572R1) یک واحد خاتمه ماژول توسعه یافته ورودی/خروجی S800 است که برای سیستمهای کنترل توزیع شده ABB طراحی شده است. این واحد رابط الکتریکی و مکانیکی بین سیمکشی میدانی و ماژولهای ورودی/خروجی S800 در معماریهای System 800xA را فراهم میکند.
این MTU توان فرآیند را توزیع میکند، سیگنالهای ModuleBus را مسیریابی میکند و از پیکربندیهای ورودی/خروجی تا 16 کانال پشتیبانی میکند. این واحد به طور گسترده در محیطهای اتوماسیون فرآیند که نیاز به خاتمه سیگنال پایدار و توسعه مدولار دارند، استفاده میشود.
TU838 از خروجیهای توان ترانسدیوسر فیوزدار، مسیرهای تغذیه افزونه L+ / L- و کدگذاری مکانیکی برای جلوگیری از نصب نادرست ماژول پشتیبانی میکند.
واحد خاتمه ورودی/خروجی 16 کاناله S800
سازگار با ABB System 800xA و Advant OCS
توزیع توان ترانسدیوسر فیوزدار یکپارچه
سیستم کلید مکانیکی برای جلوگیری از نصب نادرست ماژول
نصب روی ریل DIN با قفل اتصال زمین یکپارچه
پشتیبانی از توان فرآیند افزونه L+ / L-
آدرسدهی ترتیبی خودکار ModuleBus
طراحی شده برای سیستمهای اتوماسیون فرآیند صنعتی
| پارامتر | مشخصات |
|---|---|
| برند | ABB |
| مدل | TU838 |
| شناسه محصول | 3BSE008572R1 |
| سری سیستم | ورودی/خروجی S800 (سیستم 800xA / Advant OCS) |
| نوع | واحد خاتمه ماژول توسعه یافته |
| کانالها | 16 کانال ورودی/خروجی |
| حداکثر ولتاژ | 50 ولت DC |
| حداکثر جریان | 3 آمپر به ازای هر کانال |
| جریان کل | حداکثر 10 آمپر |
| توان فرآیند | توان فرآیند افزونه L+ / L- |
| نوع فیوز | فیوز سریع 100 میلیآمپر (تا 3.5 آمپر قابل تعویض در محل) |
| رتبهبندی ModuleBus | 1.5 آمپر در 5 ولت / 24 ولت |
| نصب | ریل DIN 35 میلیمتری |
| حفاظت | IP20 (استاندارد IEC 60529) |
| ابعاد | 58.5 × 64 × 170 میلیمتر |
| وزن | 0.375 کیلوگرم |
| مبدأ | سوئد |
| کد HS | 85369095 |
TU838 به عنوان یک ماژول خاتمه و توزیع غیرفعال در سیستمهای ورودی/خروجی S800 عمل میکند. این ماژول سیگنالها را پردازش نمیکند بلکه مسیرهای ساختاریافته بین دستگاههای میدانی و ماژولهای ورودی/خروجی را فراهم میآورد.
ارتباط ModuleBus از شناسایی ترتیبی اسلات استفاده میکند که امکان آدرسدهی خودکار بدون پیکربندی نرمافزاری را فراهم میکند. هر MTU سیگنالهای موقعیت را به واحد بعدی در زنجیره ریل DIN منتقل میکند.
این واحد همچنین توان فرآیند را از طریق گروههای خروجی فیوزدار توزیع میکند و از ابزارهای میدانی متصل در برابر شرایط اضافه بار محافظت میکند.
نصب صحیح برای عملکرد پایدار سیستم ضروری است.
واحد را به صورت افقی روی ریل DIN 35 میلیمتری نصب کنید. اطمینان حاصل کنید که ریل DIN با اتصال کمامپدانس به سیستم زمین کابینت به درستی زمین شده است.
طول لختکردن سیم را ۷ میلیمتر نگه دارید و پیچهای ترمینال را با گشتاور ۰.۵–۰.۶ نیوتنمتر محکم کنید. از جداسازی مناسب بین سیمکشی سیگنال و خطوط برق AC برای کاهش تداخل الکترومغناطیسی استفاده کنید.
سیمکشی میدانی به ۱۶ کانال سیگنال تقسیم شده است که خروجیهای ترانسدیوسر فیوزدار گروهبندی شده دارند. برخی پیکربندیها اجازه اشتراک گروههای فیوز را بسته به طراحی ماژول میدهند.
TU838 شامل سیستم کلید مکانیکی دوگانه با شش موقعیت قابل انتخاب برای هر کلید است که ۳۶ ترکیب پیکربندی را امکانپذیر میسازد.
این ویژگی از وارد کردن نادرست ماژولهای ورودی/خروجی S800 مانند AI810، DI810 یا DO814 جلوگیری میکند. سیستم سازگاری مکانیکی را تضمین کرده و مدارهای داخلی را از قرار گرفتن در معرض ولتاژ نادرست میدانی محافظت میکند.
عملکرد پایدار نیازمند زمینکردن صحیح و طراحی EMC مناسب است.
ریل DIN بهعنوان اتصال زمین عملکردی از طریق مکانیزم قفلکننده یکپارچه عمل میکند. کابینت باید با استفاده از بافت مسی به سیستم زمین با امپدانس پایین متصل شود.
کابلهای سیگنال باید از کابلهای برق جدا شوند تا از تداخل نویز جلوگیری شود. از مسیرهای موازی طولانی بین خطوط ولتاژ بالا و پایین خودداری کنید.
TU838 شرکت ABB در موارد زیر استفاده میشود:
سیستمهای اتوماسیون فرآیند صنعتی
سیستمهای کنترل نفت و گاز
نیروگاههای تولید برق
معماریهای سیستم ABB 800xA DCS
اتوماسیون کارخانه در مقیاس بزرگ
شبکههای ابزار دقیق حیاتی برای ایمنی
شناسه محصول: 3BSE008572R1
نوع ABB: TU838
سیستم: ورودی/خروجی S800
حداقل تعداد سفارش: ۱ عدد
وظیفه TU838 در سیستمهای ورودی/خروجی S800 چیست؟
این دستگاه خاتمه سیگنال، توزیع برق و مسیریابی ModuleBus بین سیمکشی میدانی و ماژولهای ورودی/خروجی را فراهم میکند.
آیا TU838 نیاز به پیکربندی نرمافزاری دارد؟
خیر. آدرسدهی ماژول بهصورت خودکار از طریق سیگنالدهی متوالی ModuleBus انجام میشود.
آیا فیوزها قابل تعویض هستند؟
بله. فیوزها قابل تعویض در محل هستند و میتوانند بسته به نیازهای کاربرد ارتقا یابند.
اگر زمینکردن نادرست باشد چه اتفاقی میافتد؟
زمینکردن نامناسب ممکن است منجر به تداخل EMC، سیگنالهای ناپایدار یا خطاهای ارتباطی سیستم شود.
