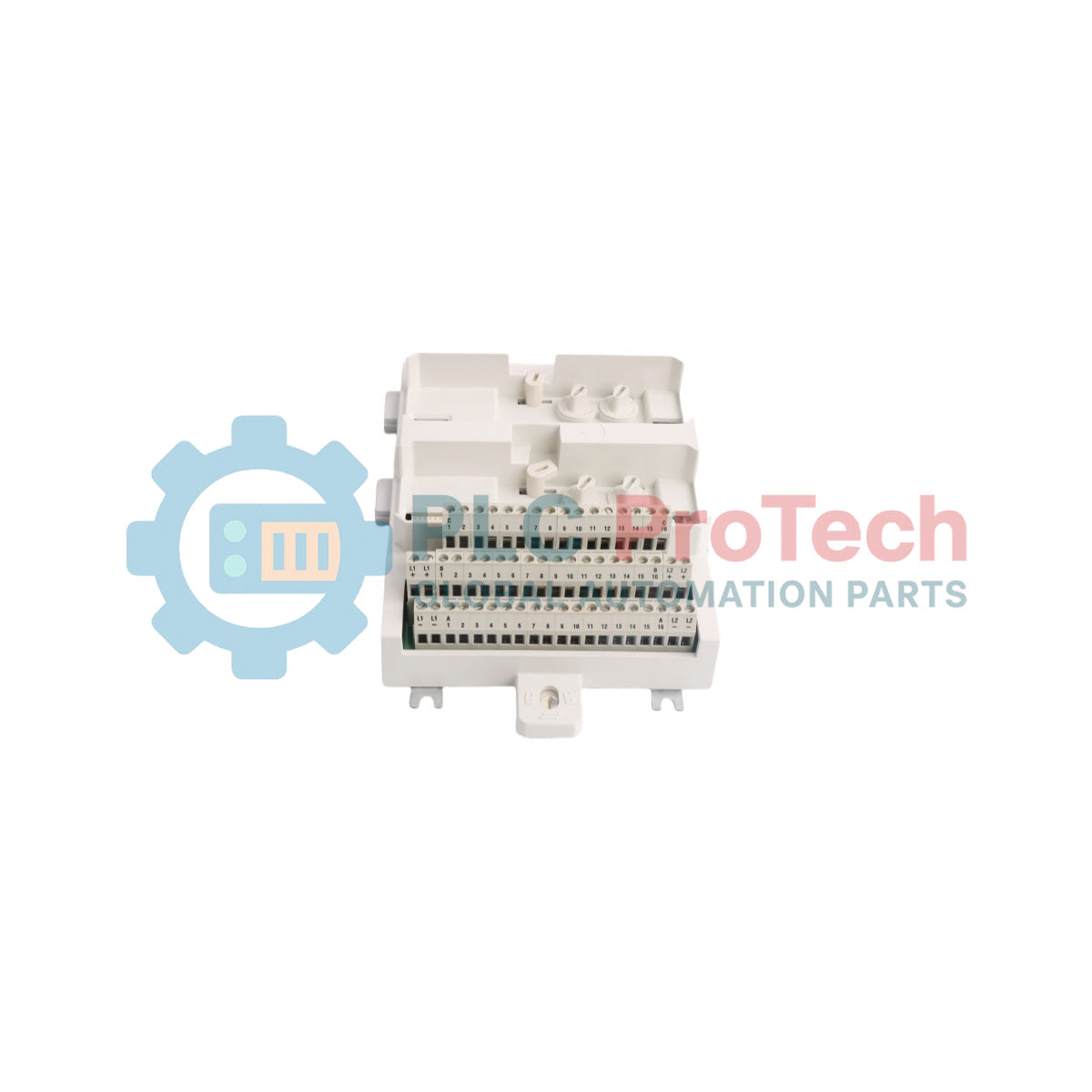

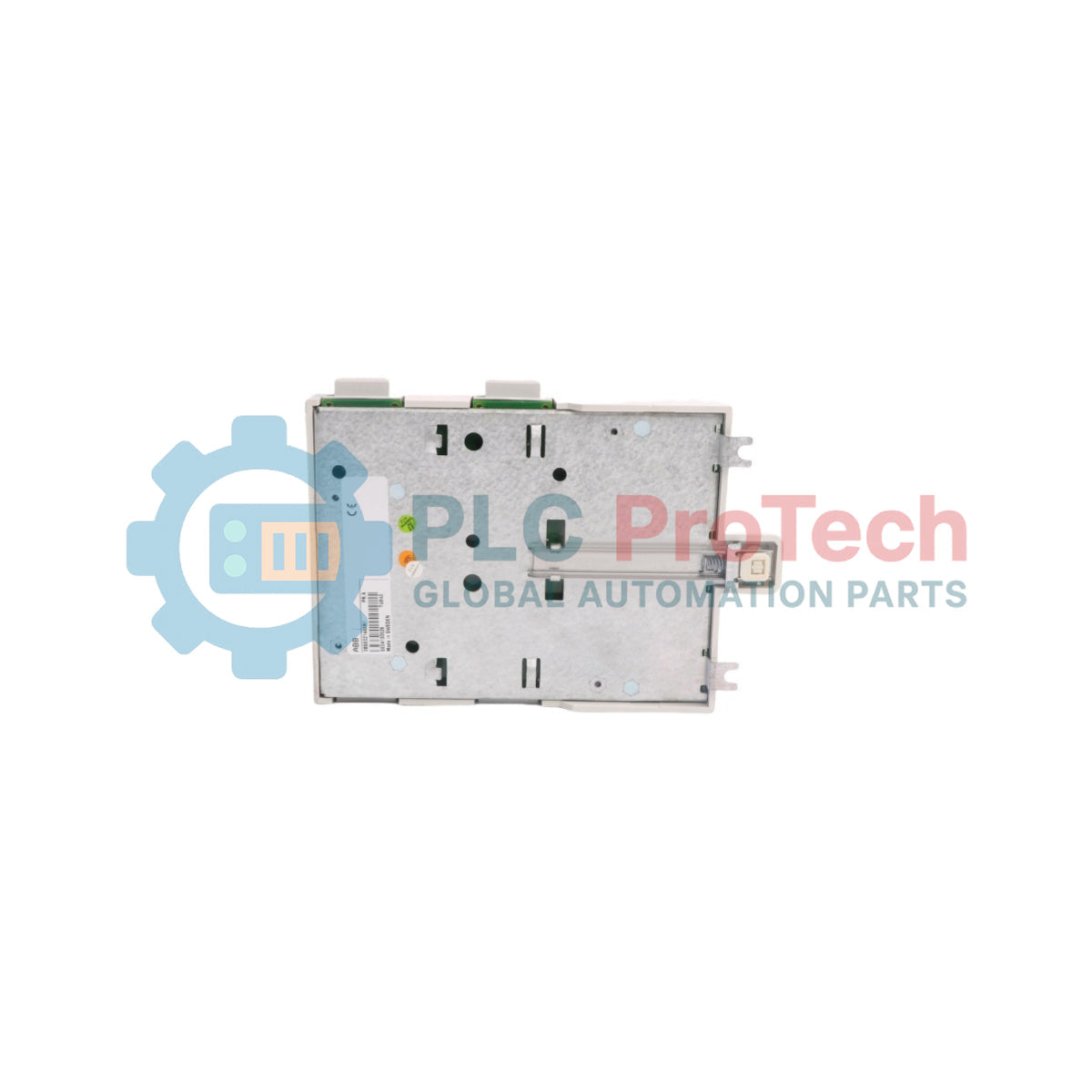

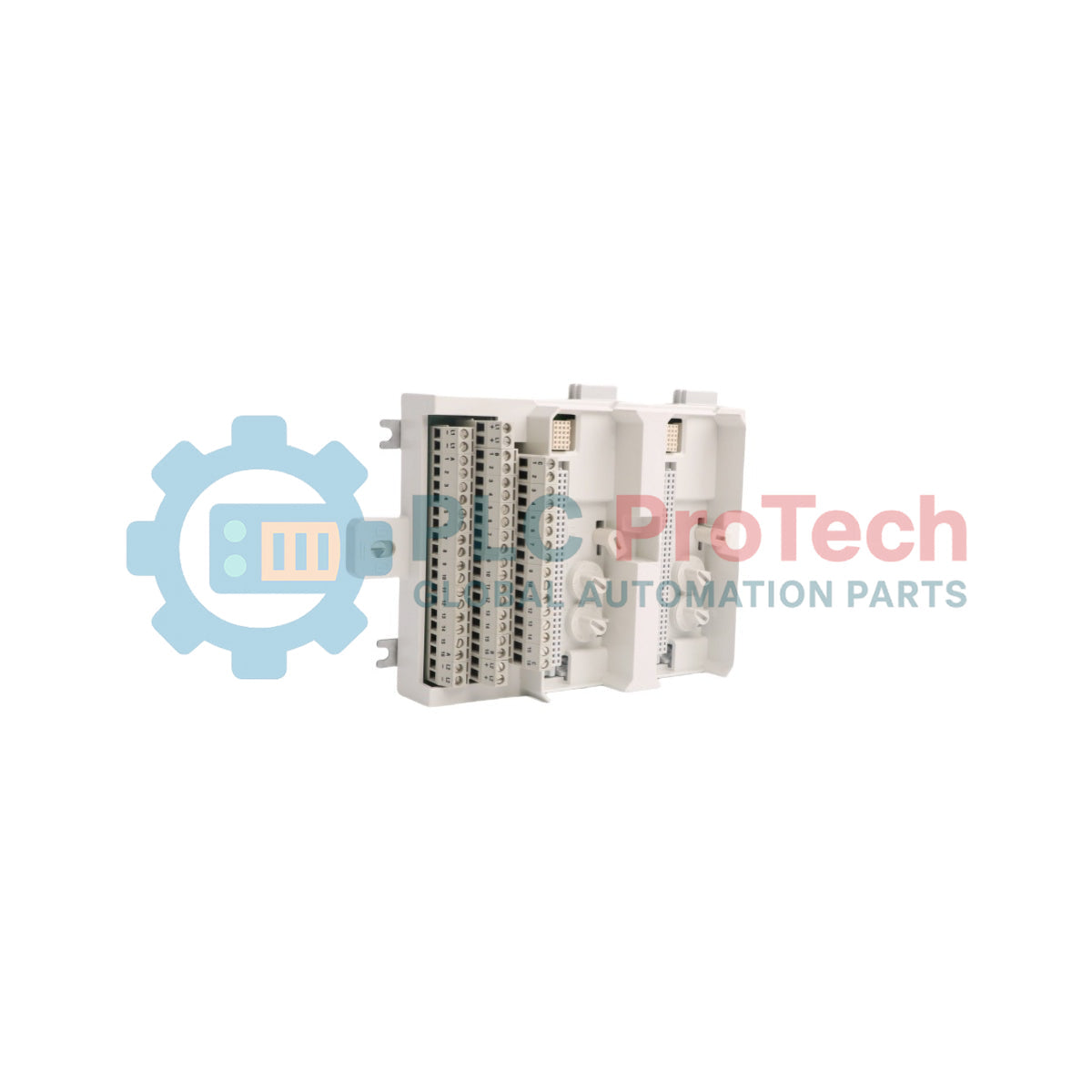

واحد ترمینال ماژول اضافی S800 I/O مدل TU843 3BSE021443R1 از ABB

توضیحات

TU843 یک واحد پایانه ماژول (MTU) تخصصی است که برای یکپارچه‌سازی با ماژول‌های ورودی/خروجی افزونه در اکوسیستم ABB S800 I/O طراحی شده است. این واحد به‌عنوان پایه مهار مکانیکی و الکتریکی برای ماژول‌های ورودی/خروجی دوتایی عمل می‌کند و رابطی مستحکم ایجاد می‌کند که امکان تعویض گرم و پیکربندی‌های جابه‌جایی یکپارچه در فرایندهای صنعتی حیاتی را فراهم می‌سازد. این پایه همه اتصالات سیم‌کشی میدانی و کانال‌های عبوری داخلی ModuleBus را بدون قطع پیوستگی سیگنال هنگام سرویس‌کاری فراهم می‌کند.

این واحد برای نصب روی ریل DIN عمودی پیکربندی شده است و به مهندسان کنترل امکان می‌دهد چیدمان کابینت و ردیابی با تراکم بالا را بهینه کنند. این واحد با عملکرد ایمن در محدوده ولتاژ پایین تا ۵۰ ولت، خطوط توزیع حلقه‌های گسسته، آنالوگ و ارتباطی را در زیرساخت‌های کنترل خودکار که توسط شبکه‌های کنترل غیرمتمرکز گسترده‌تر مدیریت می‌شوند، مدیریت می‌کند.

ویژگی‌ها

• منحصراً برای جای‌دادن ماژول‌های افزونه دوتایی S800 I/O ساخته شده است
• توپولوژی نصب روی ریل DIN عمودی برای جهت‌گیری‌های خاص کابینت
• مسیریابی سیگنال‌های میدانی را با استفاده از ترمینال‌های داخلی ساده می‌کند
• از تعویض گرم ماژول‌های غیرفعال یا معیوب در حالت روشن پشتیبانی می‌کند
• آستانه عملیاتی تأییدشده تا ۵۰ ولت

کاربردها

• استقرار سیستم‌های کنترل توزیع‌شده (DCS) مجهز به ABB System 800xA
• راهکارهای اتوماسیون مجموعه محصولات Compact که به قالب‌های کم‌جا نیاز دارند
• حلقه‌های فرایندی با دسترس‌پذیری بالا در تأسیسات پتروشیمی، دریایی و نیروگاهی
• ایستگاه‌های ایمنی یا پایش کمکی حیاتی که به مسیرهای افزونه برای جابه‌جایی در حالت خرابی نیاز دارند

مشخصات فنی

راهنمای نصب

• نصب روی ریل DIN: مجموعه را محکم روی یک ریل DIN عمودی استاندارد 35mm چفت کنید. اطمینان حاصل کنید که ریل به سامانه اتصال زمین محفظه اصلی متصل باشد.
• جهت‌گیری کابینت: بررسی کنید جهت نصب با الزامات چیدمان عمودی مطابقت داشته باشد تا مسیرهای پیش‌فرض جریان همرفتی هوا در اطراف ماژول‌های در حال کار رعایت شوند.
• روش سیم‌کشی: کابل‌های میدانی را با استفاده از ابعاد مناسب وایرفرول ترمینال‌بندی کنید و حتماً مدارهای ابزار دقیق کم‌ولتاژ را از مسیرهای مجاور توزیع برق با ولتاژ بالاتر جدا نگه دارید.
• نحوه جابه‌جایی ماژول: هنگام وارد کردن یا خارج کردن ماژول I/O از هر یک از شکاف‌ها، فشار یکنواختی وارد کنید تا از کج شدن پین‌های اتصال چندپینِ صفحه پشتی جلوگیری شود.

پرسش‌های متداول

تفاوت اساسی بین واحدهای ترمینیشن TU842 و TU843 چیست؟

تفاوت اصلی در آرایش نصب فیزیکی است. TU842 برای نصب افقی روی ریل DIN پیکربندی شده است، درحالی‌که این واحد به‌صورت ساختاری برای نصب عمودی روی ریل DIN طراحی شده است.

آیا این MTU به نوار اتصال زمین خارجیِ ایزوله نیاز دارد؟

اتصال زمین دستگاه از طریق اتصال آن به ریل DIN انجام می‌شود؛ بااین‌حال، رعایت شیوه‌های استاندارد اتصال زمین کابینت و حفظ اتصال کم‌امپدانس به صفحه پشتی اصلی الزامی است.

آیا می‌توانم مدارهای کنترلی استاندارد 120V AC را مستقیماً از این بلوک ترمینیشن عبور دهم؟

خیر، حداکثر ولتاژ فنی نامی این واحد ترمینیشن 50V است. تجاوز از این حد، ایمنی و الزامات عملیاتی دستگاه را به خطر می‌اندازد.

آیا باتری‌های داخلی وجود دارند که تعویض آن‌ها نیازمند برنامه‌ریزی تعمیر و نگهداری باشد؟

خیر، این واحد ترمینیشن غیرفعال فاقد هرگونه باتری است و برای منطق عملکردی کاملاً به معماری‌های گذرگاه سیستم خارجی متکی است.

کدام نسخه‌های پلتفرم کنترلی ABB 800xA با این واحد سازگار هستند؟

این محصول برای سازگاری با نسخه‌های 4.0، 4.1، 5.0 و 5.1 ‏S800 I/O و پیکربندی‌های System 800xA 6.0 فهرست شده است.
