واحد ترمینیشن ماژول ورودی/خروجی S800 ABB TU846 3BSE022460R1

توضیحات

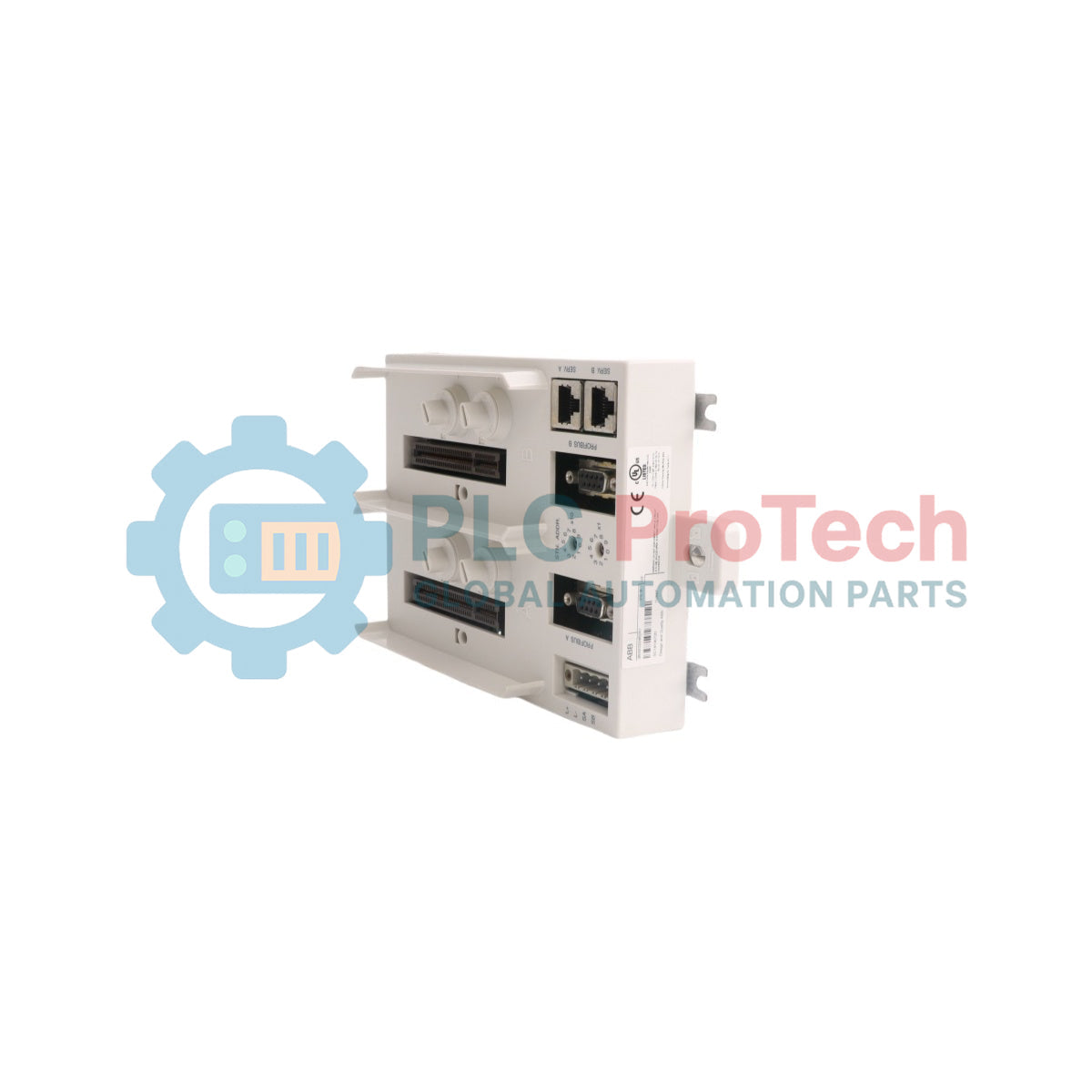

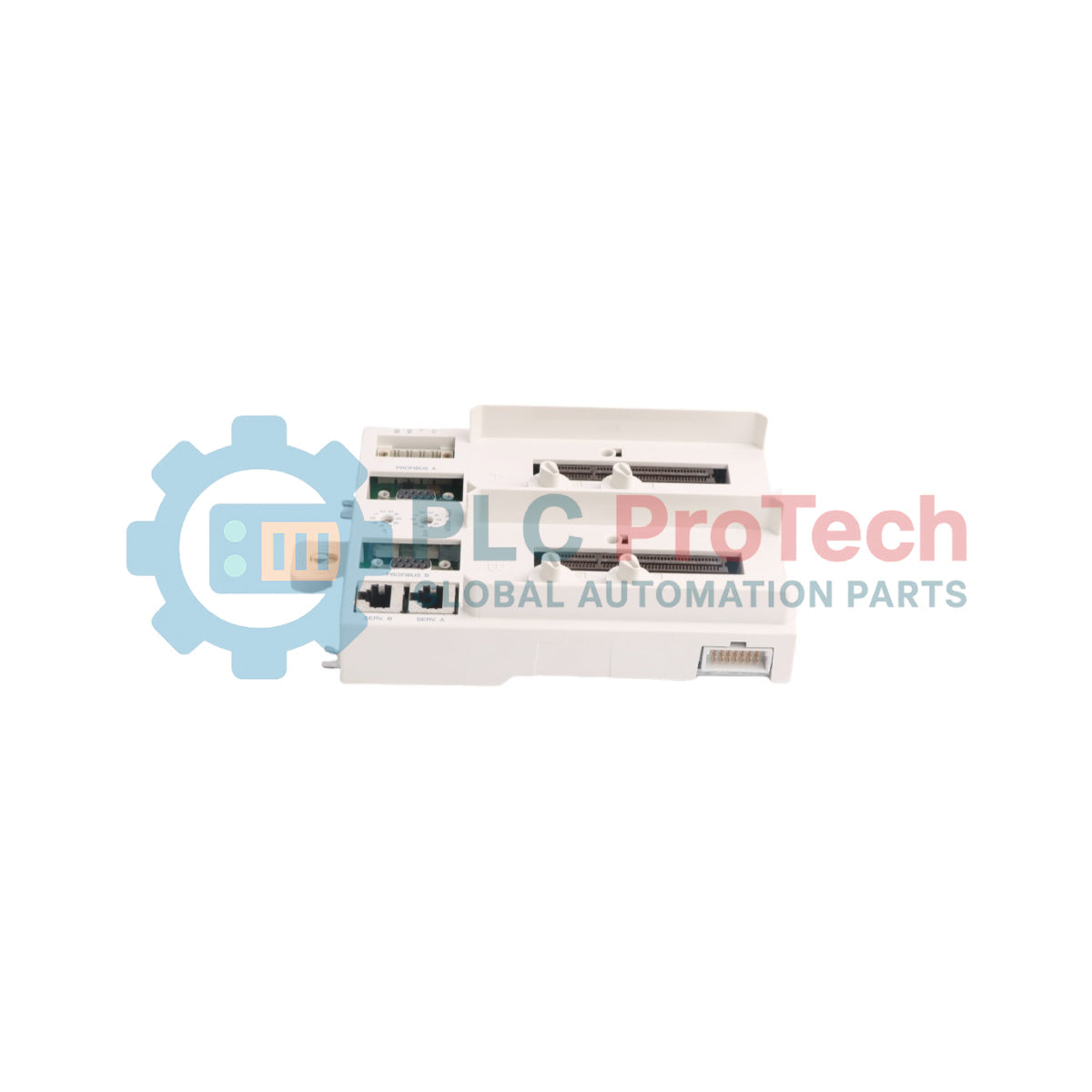

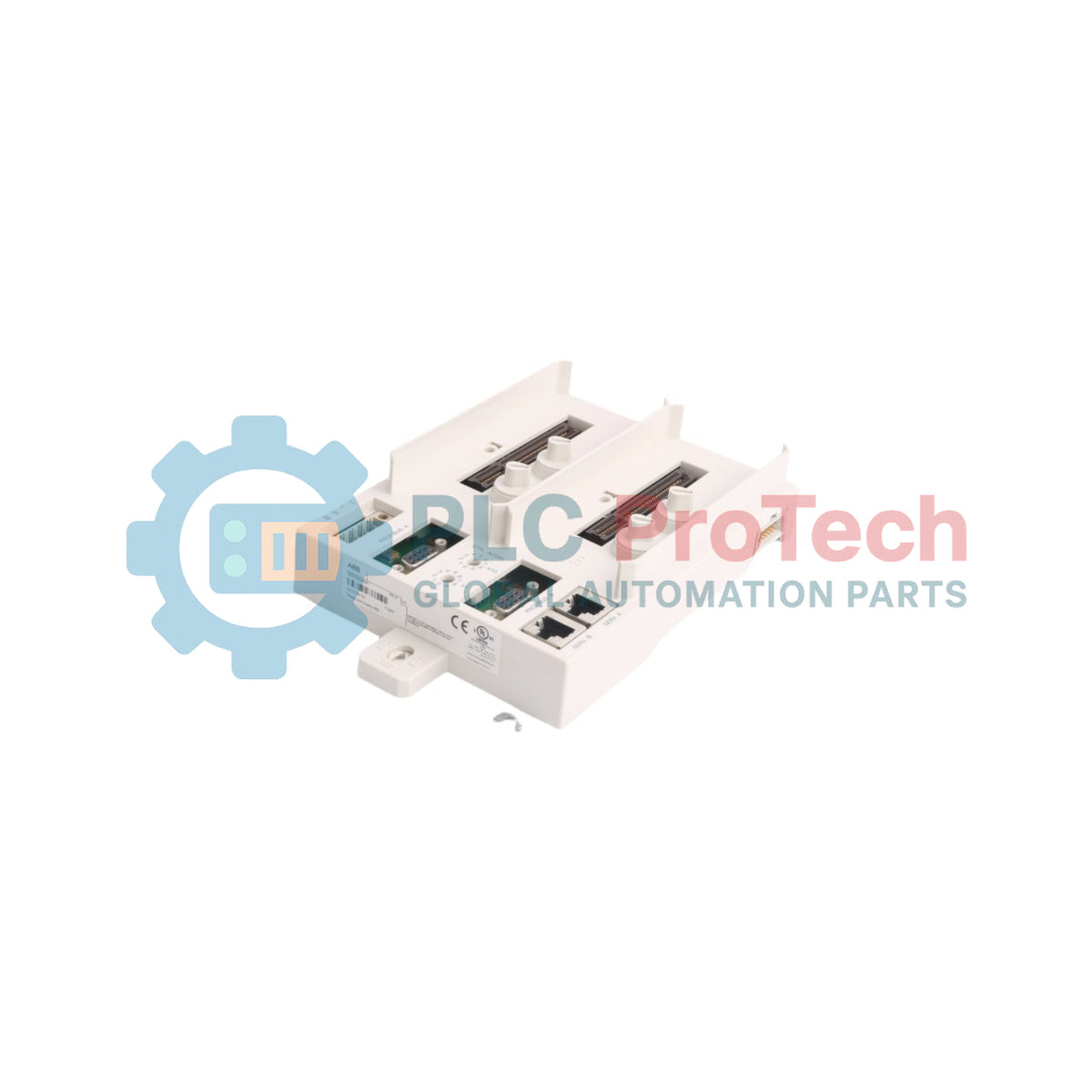

واحد TU846 یک واحد پایان‌دهی ماژول (MTU) است که برای سیستم S800 I/O طراحی شده است. این واحد محفظه فیزیکی، اتصالات الکتریکی و نقاط پایان‌دهی برای دو رابط ارتباطی فیلدباس CI840 را در پیکربندی افزونه ۱+۱ فراهم می‌کند. این واحد قابلیت‌های ورودی/خروجی افزونه را فعال می‌کند و برای نصب عمودی در داخل کابینت‌های کنترل به منظور بهینه‌سازی فضا و مدیریت حرارتی طراحی شده است. این واحد برق و سیگنال‌های داخلی ماژول‌باس را به ماژول‌های ارتباطی میزبانی شده توزیع می‌کند در حالی که جداسازی الکتریکی کامل و یکپارچگی سیگنال را حفظ می‌کند.

ویژگی‌ها

• پشتیبانی از دو ماژول CI840 برای ارتباط فیلدباس کاملاً افزونه.
• طراحی شده برای نصب عمودی روی ریل DIN به منظور تسهیل چیدمان بهینه کابینت.
• شامل یک کانکتور منبع تغذیه اختصاصی برای توزیع ورودی ایمن.
• مجهز به دو ترمیناتور ماژول TB807 برای اطمینان از امپدانس صحیح باس.
• کلید مکانیکی داخلی از وارد کردن نوع ماژول اشتباه جلوگیری می‌کند.

کاربردها

• سیستم‌های کنترل توزیع‌شده (DCS) و کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC).
• صنایع اتوماسیون فرآیند شامل نفت و گاز، شیمیایی و تصفیه آب.
• سیستم‌های کنترل تولید برق با قابلیت دسترسی بالا و توزیع برق.
• محیط‌های اتوماسیون کارخانه که نیاز به زیرساخت ورودی/خروجی افزونه دارند.

مشخصات فنی

راهنمای نصب

نصب روی ریل DIN

واحد ترمینیشن را به صورت عمودی روی ریل DIN استاندارد 35 میلی‌متری نصب کنید. اطمینان حاصل کنید که ریل به درستی به بدنه کابینت زمین شده است. ابتدا گیره بالایی ریل DIN را درگیر کنید، سپس قسمت پایین‌تر واحد را محکم به ریل فشار دهید تا مکانیزم قفل شدن کلیک کند.

اتصال برق

منبع تغذیه سیستم را با استفاده از بلوک کانکتور منبع تغذیه همراه متصل کنید. قبل از روشن کردن مدار، اطمینان حاصل کنید که ولتاژ ورودی با نیازهای ماژول‌های ارتباطی میزبانی شده مطابقت دارد. قطبیت صحیح را حفظ کنید تا از آسیب به قطعات جلوگیری شود.

ترمینیشن ماژول‌باس

دو ترمیناتور ماژول‌باس TB807 که همراه بسته هستند باید در انتهای مشخص شده بخش داخلی باس نصب شوند. ترمینیشن صحیح برای حذف بازتاب سیگنال و حفظ ارتباط قابل اعتماد در ساختار S800 I/O ضروری است.

خنک‌سازی و تهویه

فضای کافی بالاو پایین واحد نصب شده به صورت عمودی را حفظ کنید تا جریان هوای طبیعی همرفتی امکان‌پذیر باشد. مسیرهای تهویه ماژول‌های میزبانی شده را مسدود نکنید، زیرا دفع حرارت مناسب از گرم شدن موضعی جلوگیری می‌کند.

سؤالات متداول

وظیفه اصلی واحد TU846 چیست؟

این دستگاه به عنوان پایه فیزیکی و رابط الکتریکی عمل می‌کند که از دو ماژول ارتباطی فیلدباس در پیکربندی افزونه برای سیستم S800 I/O پشتیبانی می‌کند.

آیا این واحد ترمینیشن ماژول با ترمیناتورهای لازم عرضه می‌شود؟

بله، بسته شامل دو ترمیناتور ماژول‌باس TB807 به همراه یک کانکتور منبع تغذیه است.

آیا این واحد می‌تواند به صورت افقی روی ریل DIN نصب شود؟

خیر، این مدل خاص فقط برای نصب عمودی طراحی شده است تا تراز صحیح ماژول و دفع حرارت بهینه را تضمین کند.

کدام ماژول ارتباطی خاص با این MTU سازگار است؟

این دستگاه به طور خاص برای میزبانی رابط ارتباطی CI840 Fieldbus در یک پیکربندی افزونه 1+1 طراحی شده است.

آیا برای محکم کردن کانکتور منبع تغذیه به ابزار خاصی نیاز است؟

پیچ‌گوشتی‌های صنعتی استاندارد که با پیچ‌های ترمینال بلوک مطابقت دارند، برای محکم کردن سیم‌کشی برق ورودی کافی هستند.

کدام سیستم‌های کنترل از این تجهیزات پشتیبانی می‌کنند؟

این دستگاه با سیستم ABB 800xA (نسخه‌های 4.0 تا 6.0) و مجموعه محصولات فشرده که از S800 I/O استفاده می‌کنند، سازگار است.
