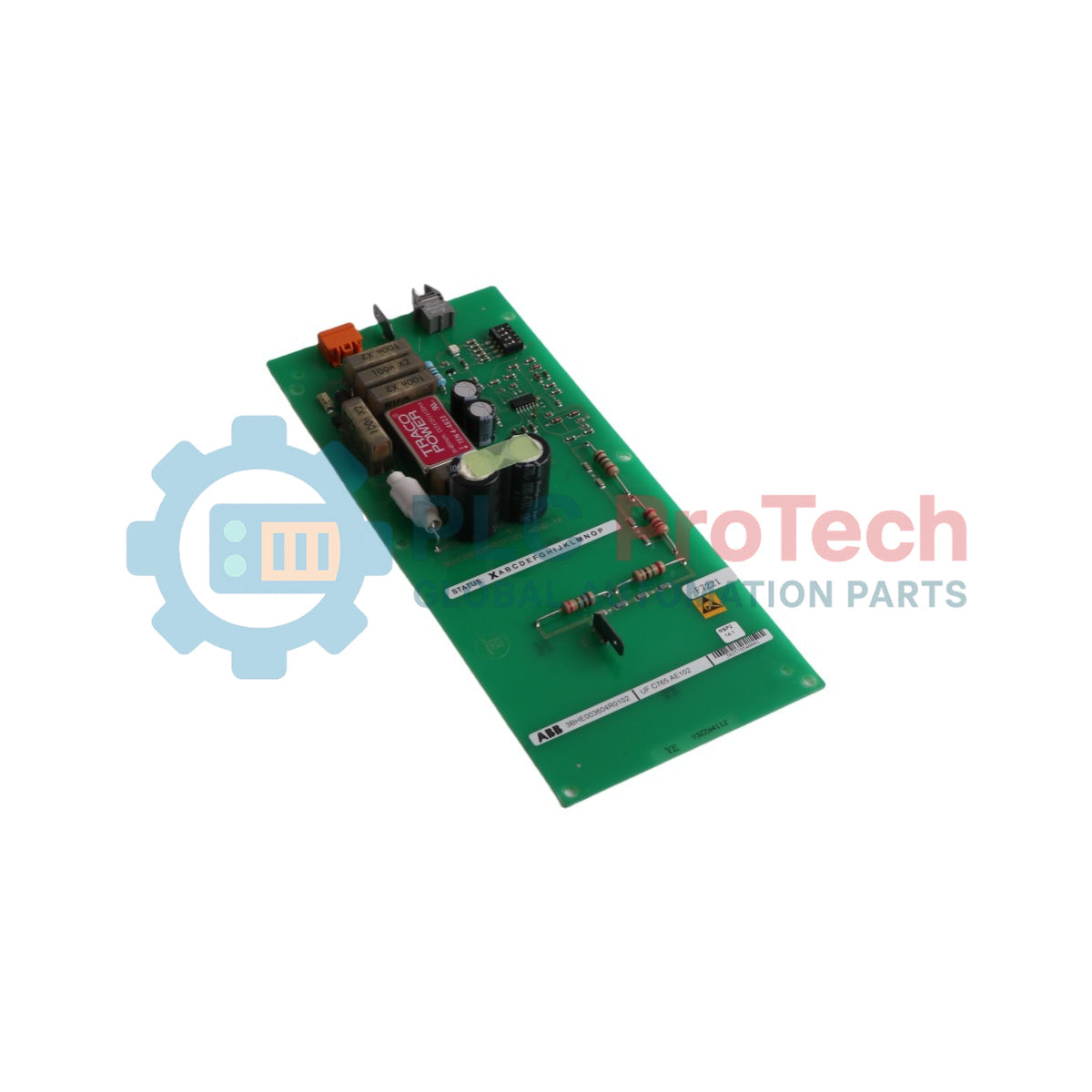

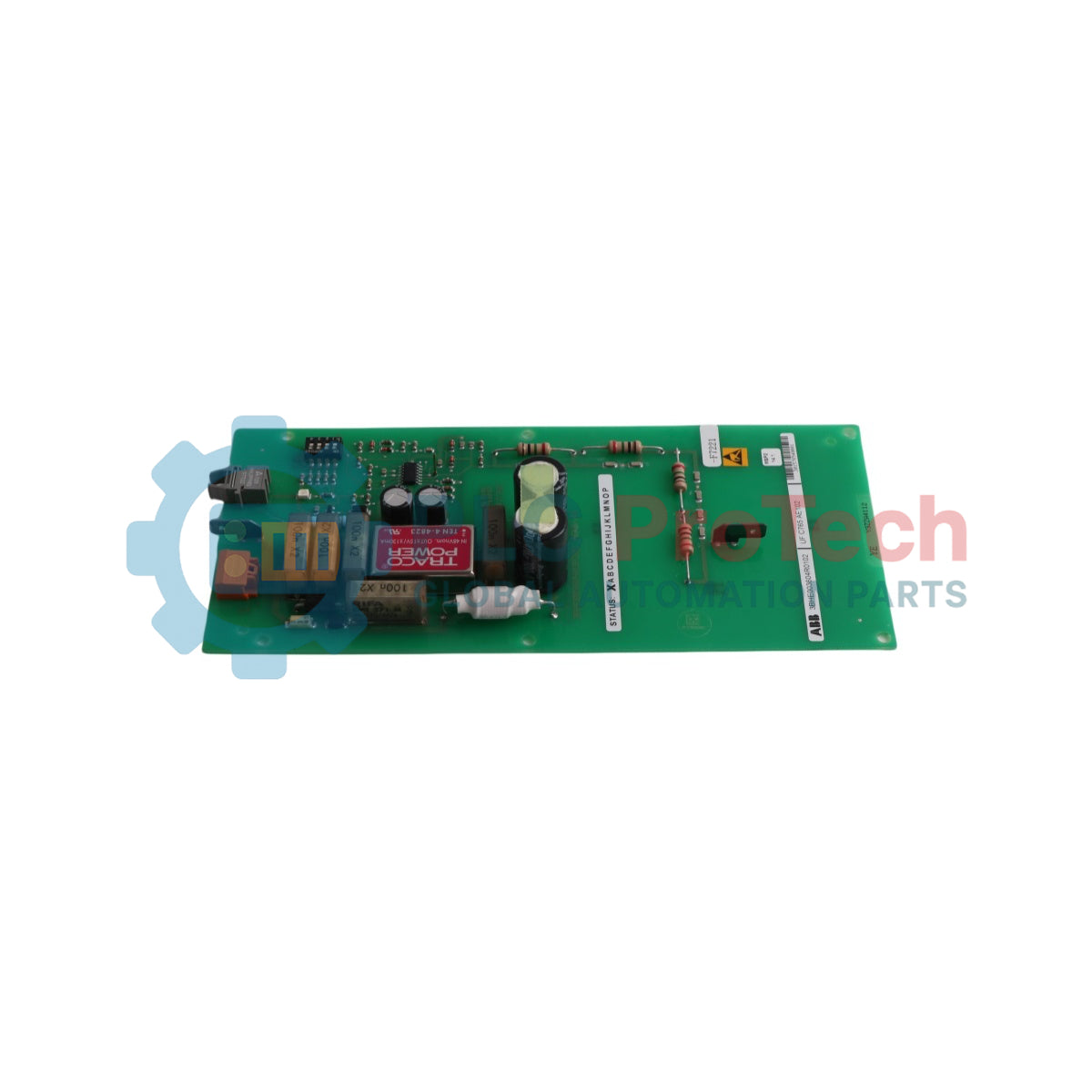

برد مدار عملکردی پوشش‌دار ABB UF C784 AE101 3BHE003688R0101

Only 3 item(s) left in stock

Manufacturer: ABB
Product No.: 3BHE003688R0101
Country of origin:سوئیس
Product Type: برد مدار
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 350g
Dimensions: ۱۷.۳ سانتی‌متر × ۴۴.۸ سانتی‌متر × ۴.۲ سانتی‌متر
Shipping port: Xiamen
Warranty: 12 months

توضیحات

ABB 3BHE003688R0101 (UF C784 AE101) یک برد مدار عملکردی پوشش‌دار اصلی نو (FSCD) است که برای زیرساخت‌های اتوماسیون صنعتی پرقدرت و کنترل درایو طراحی شده است. این ماژول تخصصی به عنوان واحد پردازش اصلی، رابط یا کنترل در سیستم‌های تحریک، توپولوژی‌های درایو صنعتی و مبدل‌های قدرت استاتیک ABB عمل می‌کند. برای اطمینان از طول عمر عملیاتی حداکثر در محیط‌های صنعتی سخت، این مجموعه دارای پوشش همگن با کیفیت بالا است که الکترونیک سطح نصب حساس را در برابر رطوبت، گرد و غبار رسانا، شوری و عوامل خورنده هوابرد محافظت می‌کند. این برد مسئول پردازش سیگنال داخلی با سرعت بالا، نظارت تشخیصی بلادرنگ مداوم و اجرای حلقه ارتباطی سیستم است که عملکرد منطقی قابل اعتماد و ایزولاسیون الکتریکی مقاوم را در صنایع تولید برق، فرآوری فلزات و دریانوردی ارائه می‌دهد.

ویژگی‌ها

پوشش همگن محافظت پیشرفته‌ای در برابر رطوبت، گرد و غبار و جوهای خورنده صنعتی فراهم می‌کند.
به عنوان جایگزین عملکردی مستقیم برای ماژول‌های قدیمی HE003688R0101 تعیین شده است.
قابلیت‌های تشخیصی داخلی برای ردیابی مداوم و بلادرنگ پارامترهای کنترل حیاتی.
پیکربندی برد مدار چاپی چندلایه با چگالی بالا بهینه شده برای سازگاری الکترومغناطیسی (EMC) شدید.
طراحی ساختاری مقاوم که برای شرایط شوک و لرزش صنعتی سنگین تأیید شده است.

کاربردها

شبکه‌های درایو صنعتی پرقدرت و سیستم‌های کنترل تحریک ABB.
سیستم‌های کنترل موتور سنکرون و مبدل‌های صنعتی سنگین.
نیروگاه‌های تولید برق، پیشرانه‌های دریایی و تأسیسات فرآوری شیمیایی که نیاز به دسترسی بالا دارند.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	ABB
کد مدل	UF C784 AE101
شناسه محصول	3BHE003688R0101
کد نوع ABB	UF C784 AE101: FSCD
نوع قطعه	اصلی نو
نام محصول	برد مدار عملکردی پوشش‌دار
شناسه محصول جایگزین شده (قدیم)	HE003688R0101
شناسه محصول جایگزین (جدید)	3BHE014023R0101
شماره تعرفه گمرکی	85049099
وزن ناخالص	0.35 کیلوگرم
وزن خالص محصول	0.35 کیلوگرم
حداقل مقدار سفارش	1 قطعه
ضریب سفارش	1 قطعه
واحد فروش	قطعه
انبارهای موجودی	موجودی مرکزی آمریکا / FIPSEEXPU
کشور سازنده	ایالات متحده آمریکا (US)، سوئیس (CH)، اسپانیا (ES)، آفریقای جنوبی (ZA)، نروژ (NO)، پرتغال (PT)، بریتانیا (GB)، لهستان (PL)، برزیل (BR)، فنلاند (FI)، مراکش (MA)، استونی (EE)، عربستان سعودی (SA)، فدراسیون روسیه (RU)، آلمان (DE)، ایتالیا (IT)، سوئد (SE)، فرانسه (FR)، یونان (GR)، پاناما (PA)، مکزیک (MX)
UNSPSC	39120000

راهنمای نصب

پروتکل‌های حفاظت ESD

همیشه قبل از دست زدن به کارت مدار از یک دستبند تخلیه الکترواستاتیک (ESD) کالیبره شده و زمین‌شده به درستی استفاده کنید. برد را به‌طور دقیق درون یک کیسه محافظ استاتیک تأیید شده ذخیره و حمل کنید تا از تخلیه‌های میکرو در اجزای نیمه‌هادی داخلی جلوگیری شود.

خاموش‌کردن سیستم

قبل از وارد یا خارج کردن، تمام ولتاژهای ورودی اصلی AC/DC و منابع تغذیه کمکی مرتبط با محفظه درایو یا رک نصب را خاموش، قفل و برچسب‌گذاری کنید. 3BHE003688R0101 برد.

نصب مکانیکی

لبه‌های کارت را به طور یکنواخت در امتداد ریل‌های راهنمای زیر رک تراز کنید. ماژول را به آرامی تا اتصال کامل به کانکتور بک‌پلین فشار دهید. همه پیچ‌های نگهدارنده یکپارچه را با دست سفت کنید تا یکپارچگی زمین و مقاومت در برابر لرزش ساختاری حفظ شود.

سیم‌کشی و ایزولاسیون نویز

اطمینان حاصل کنید که مسیرهای سیگنال کنترل و خطوط بار قدرت خام داخل محفظه کابینت به طور تمیز جدا شده باشند. همه حلقه‌های شیلد کابل‌های ارتباطی باید به نوار زمین مرکزی سیستم متصل شوند تا از تداخل داده جلوگیری شود.

نیازمندی‌های جریان هوا و محیطی

محیط اطراف محفظه برد باید جریان هوای فعال داشته باشد. اطمینان حاصل کنید که تجمع حرارتی رخ ندهد که دمای کاری را از دستورالعمل‌های کارخانه فراتر ببرد.

سؤالات متداول

شناسه محصول کارخانه‌ای صحیح برای این برد خاص ABB چیست؟

شناسه محصول منحصر به فرد سازنده 3BHE003688R0101 است که این نسخه پوشش‌دار خاص را شناسایی می‌کند.

پوشش همسان روی این برد مدار چه عملکردی دارد؟

لایه پوشش به صورت فیزیکی قطعات را از گرد و غبار هوا، رطوبت و ذرات رسانا عایق می‌کند و از ایجاد میکروشنت و اکسیداسیون جلوگیری می‌کند.

آیا می‌توانم از 3BHE003688R0101 به جای قطعه قدیمی HE003688R0101 استفاده کنم؟

بله، این جایگزین مستقیم عملکردی برای مجموعه قدیمی‌تر HE003688R0101 است.

مدل جانشین پیشنهادی در صورت توقف تولید این نوع محصول چیست؟

شناسه قطعه ارتقا یا جایگزینی رسمی 3BHE014023R0101 است.

آیا هنگام استفاده از این واحد به پیکربندی‌های خاص فرم‌ویر نیاز است؟

پارامترهای خاص سیستم و همگام‌سازی فرم‌ویر درایو باید طبق دستورالعمل‌های چیدمان کنترلر اصلی انجام شود.

علل اصلی خطاهای عملکردی این کارت کنترل چیست؟

نصب شل ترمینال شاسی، زمین مرجع نادرست یا تداخل مغناطیسی زیاد از کابل‌های برق از علل رایج هستند.

آیا برای نصب ایمن کارت به ابزار خاصی نیاز است؟

ابزارهای الکترونیکی دستی صنعتی استاندارد برای نصب و سفت کردن پیچ‌های نگهدارنده یکپارچه کافی هستند.

موجودی محصول معمولاً از کجا توزیع می‌شود؟

این مدل به صورت بین‌المللی در مراکز کلیدی شرکت از جمله انبار مرکزی آمریکا و مکان‌های FIPSEEXPU موجود است.

آیا می‌توان این برد مدار خاص را در حالی که سیستم روشن است وصل کرد؟

خیر، تعویض زنده ممنوع است زیرا نوسانات الکتریکی می‌تواند به قطعات ماژول آسیب زده یا رجیستری‌های ردیابی را خراب کند.

طبقه‌بندی گمرکی 85049099 چه معنایی دارد؟

این کد شامل مجموعه‌های مبدل استاتیک، زیرعناصر ترانسفورماتور قدرت و بردهای کنترل الکترونیکی است که در داخل شبکه‌های درایو استفاده می‌شوند.
