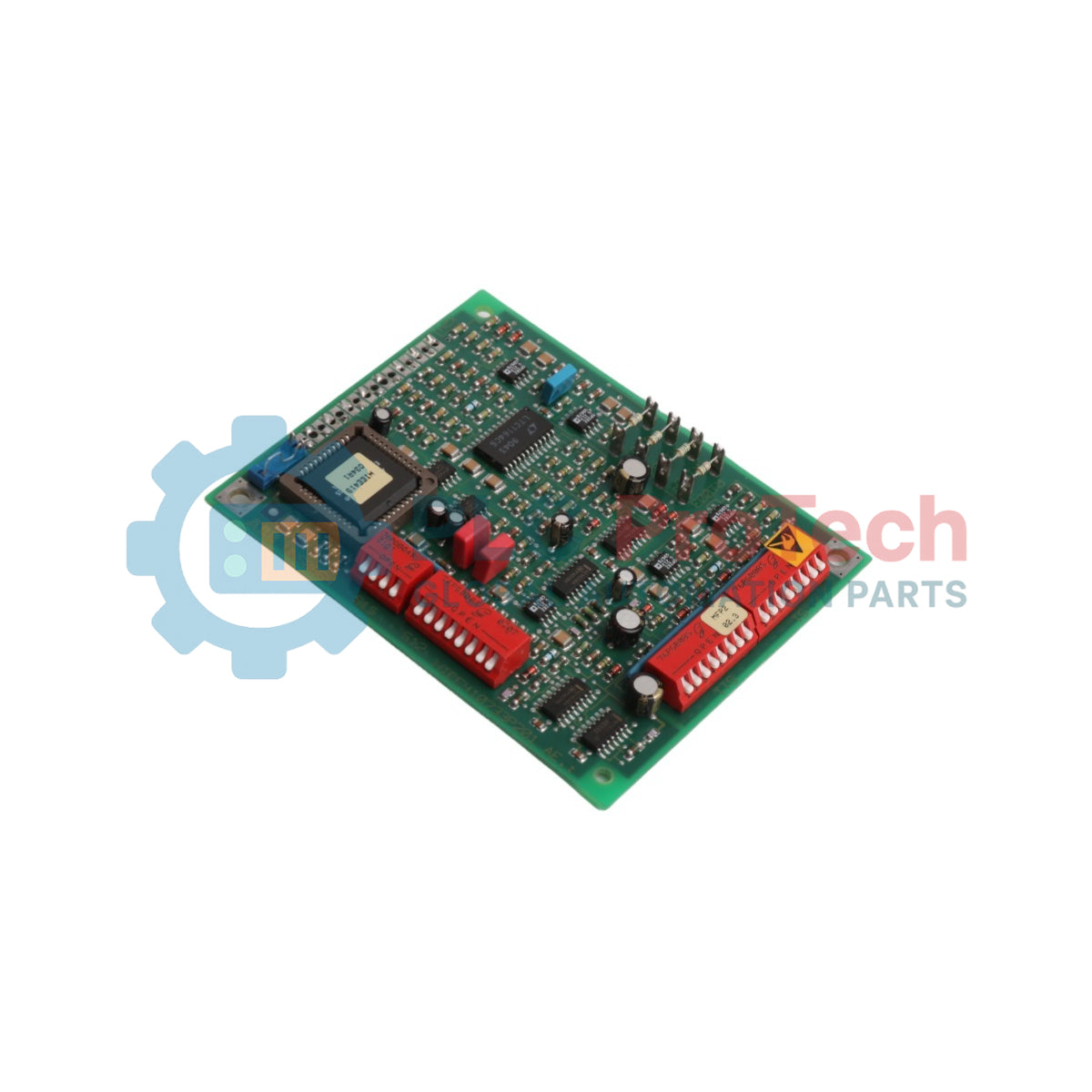

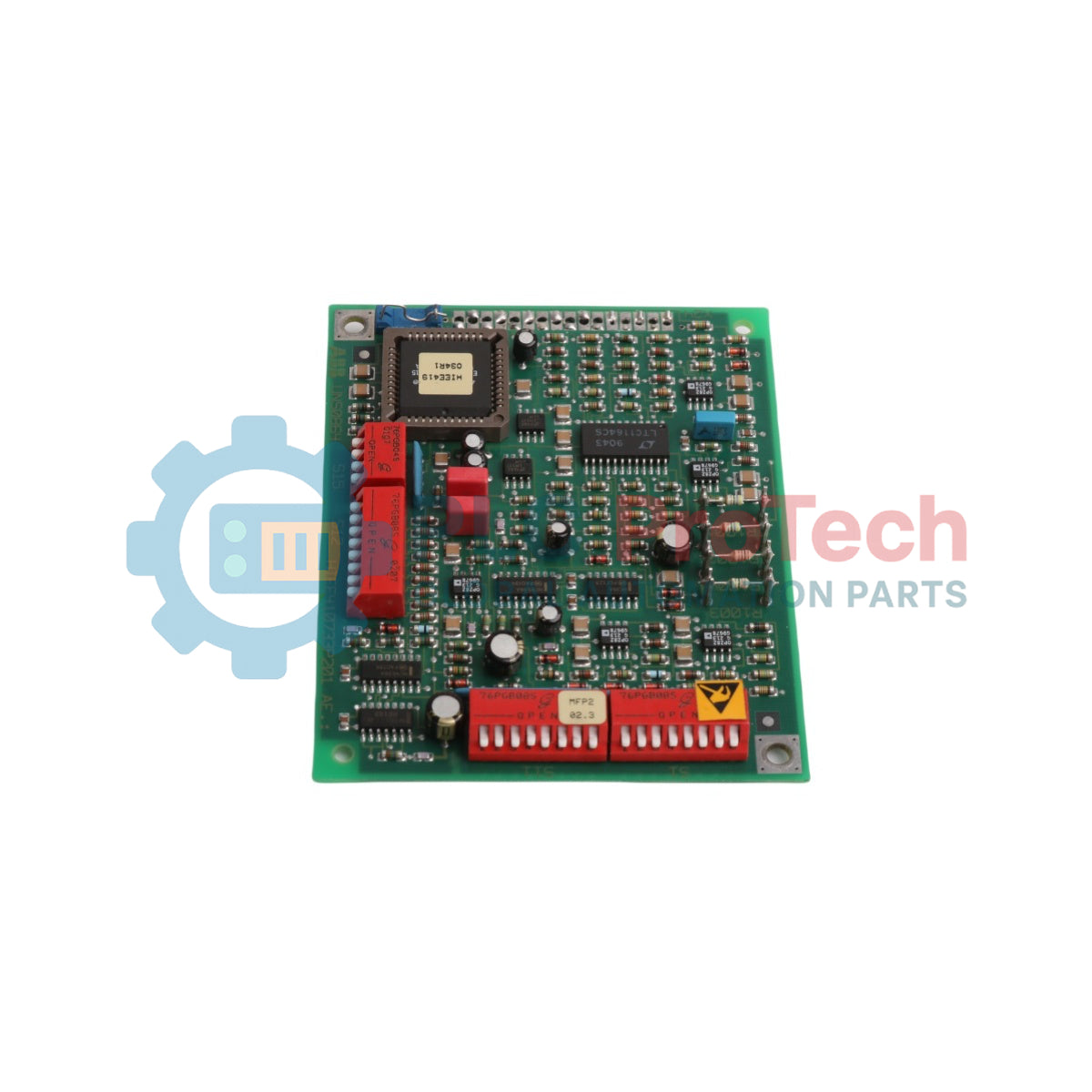

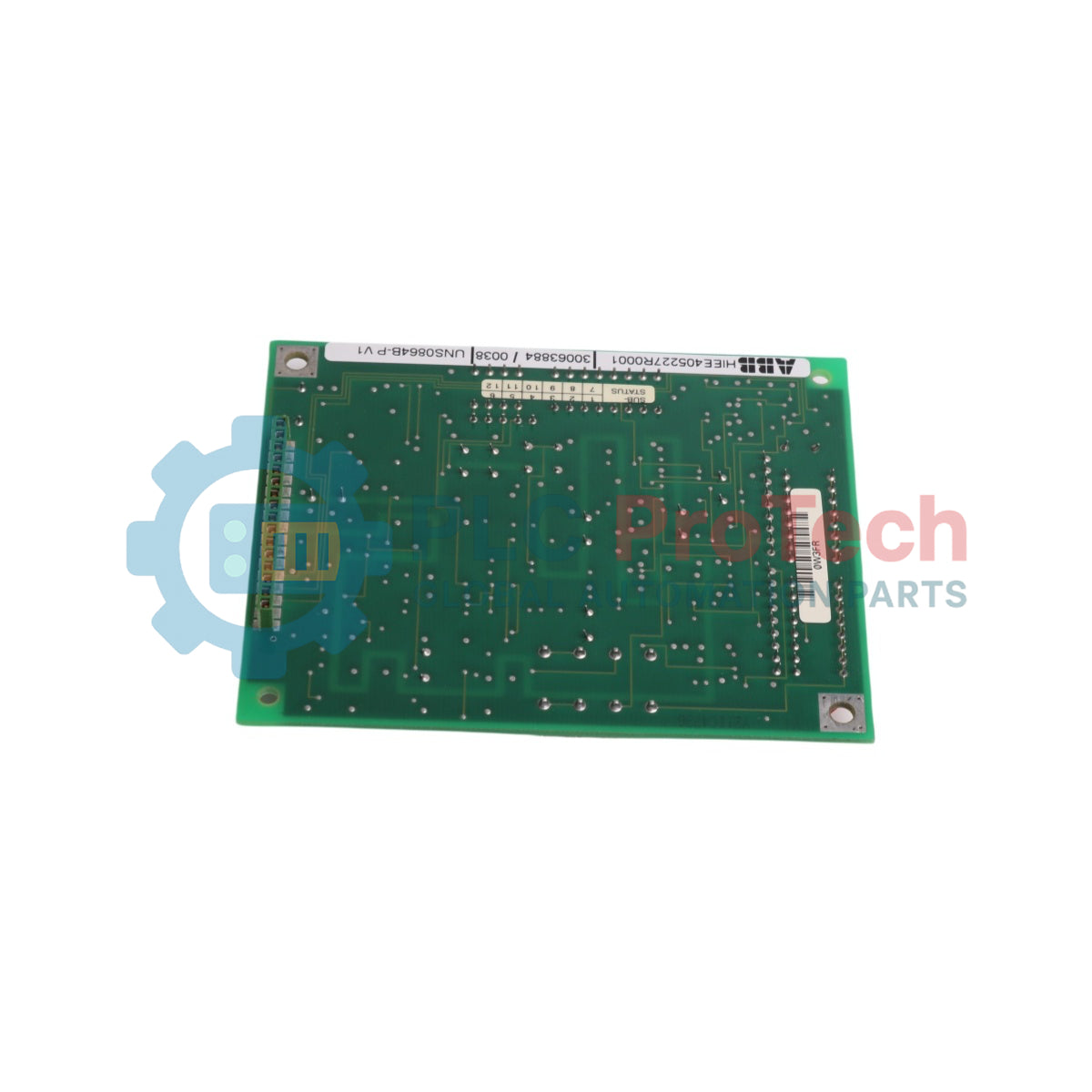

برد تشخیص خرابی دیود UNITROL مدل ABB UNS 0864B-P V1 HIEE405227R0001

نمای کلی

برد UNS 0864B-P,V1 (UNS0864B-PV1) شرکت ABB (شناسه محصول: HIEE405227R0001) یک زیرمجموعه پایش حفاظتی با قابلیت اطمینان بالا است که برای سامانه‌های تحریک صنعتی سنگین طراحی شده و عمدتاً در پلتفرم‌های تحریک ژنراتور UNITROL به کار می‌رود. این برد که در قلب تأسیسات تولید برق، نیروگاه‌های حرارتی و سامانه‌های کنترل موتورهای سنکرون در عملیات استخراج معدنی بزرگ‌مقیاس فعالیت می‌کند، در تشخیص بی‌درنگ خرابی دیود تخصص دارد. هنگامی که یک دیود یکسوساز چرخان تحت بار الکترومغناطیسی بالا اتصال کوتاه می‌کند یا مدار آن باز می‌شود، شار ژنراتور ناپایدار شده و عایق سیم‌پیچ روتور اصلی در معرض خطر قرار می‌گیرد. UNS 0864B-P,V1 اختلاف ولتاژ دو سر پل‌های یکسوساز را به‌طور پیوسته پردازش می‌کند و ناهنجاری‌های میکروثانیه‌ای را برای جداسازی فوری قطعات نیمه‌رسانای معیوب ثبت می‌کند. این پاسخ تشخیصی سریع از تبدیل خرابی موضعی قطعه به نقص نهایی ماشین جلوگیری کرده، از تجهیزات سرمایه‌ای عظیم محافظت می‌کند و خاموشی‌های پیش‌بینی‌نشده سیستم را کاهش می‌دهد.

زیرساخت سخت‌افزاری و اتصال متقابل کنترلی

چیدمان فیزیکی این برد تشخیصی تخصصی شامل ساختاری کارت‌مانند، چندلایه و متراکم است که برای نصب مستقیم در تابلوهای کابینت‌های تحریک بهینه شده است. این برد از طریق خطوط تله‌متری داخلی پرسرعت، به‌صورت بومی با پردازنده‌های کنترل اصلی تحریک ارتباط برقرار می‌کند. معماری برد دارای منطق حسگری با تلرانس پایین است که می‌تواند افت‌های کموتاسیون عادی در حین کار را از خرابی واقعی سوراخ‌شدگی دیود نیمه‌رسانا تشخیص دهد. همچنین شبکه‌های یکپارچه محدودکننده اضافه‌ولتاژ را برای محافظت از تراشه‌های داخلی ولتاژ پایین در برابر جهش‌های شدید ولتاژ بالا، که در سیم‌پیچ‌های میدان بزرگ رایج هستند، در خود جای داده است. نقاط آزمون جلویی و مسیرهای LED تشخیصی به کارکنان تعمیر و نگهداری امکان می‌دهند پارامترهای سلامت را بدون قطع حلقه‌های حیاتی کنترل فرایند، به‌سرعت ارزیابی کنند.

جدول عملکرد فنی

تشخیص مهندسی و پرسش‌های متداول تعمیر و نگهداری

این ماژول چگونه خرابی یک دیود منفرد را در یک مجموعه پیچیده پل یکسوساز چرخان شناسایی می‌کند؟

UNS 0864B-P,V1 با ارزیابی فرکانس ریپل و عدم تقارن ولتاژ در خط اصلی تحریک DC یا در ورودی‌های ترانسفورماتور جریان کار می‌کند. خرابی یک دیود باعث عدم تعادل فوری فاز و ایجاد هارمونیک‌های غیرعادی با فرکانس پایین می‌شود. این برد گذراهای استاندارد کموتاسیون سیستم را فیلتر می‌کند و تنها زمانی رله حفاظتی را فعال می‌کند که خرابی واقعی و ساختاری دیود تشخیص داده شود.

آیا این نسخه با ویرایش‌های قدیمی‌تر سری UNS 0864 کاملاً سازگار با نسخه‌های قبلی است؟

پسوند V1 نشان‌دهنده سطح مشخصی از تنظیم میان‌افزار و اصلاح چیدمان قطعات است. اگرچه این نسخه جایگزین بسیاری از مدل‌های قدیمی‌تر در خانواده محصولات UNS 0864 می‌شود، مهندسان باید نقشه‌های شماتیک سیستم UNITROL مربوط به خود را بررسی کنند تا مشخص شود آیا برنامه‌ریزی مجدد پارامترها یا به‌روزرسانی جامپرها در کنترلر اصلی لازم است یا خیر.

برد برای عیب‌یابی فعال در محل، چه نشانگرهای تعمیر و نگهداری ارائه می‌دهد؟

این برد دارای خروجی‌های سیگنال تشخیصی با تأخیر کم است که مستقیماً با DCS متمرکز یا گزارش هشدار سیستم UNITROL ارتباط برقرار می‌کنند. در صورت خرابی دیود یا بروز عدم تعادل، ماژول بسته به نحوه تنظیم منحنی‌های حفاظت سیستم، یک هشدار با اولویت بالا یا فرمان تریپ بحرانی را ثبت می‌کند.

راه‌اندازی در محل و پروتکل‌های ایمنی الکترواستاتیکی

• کنترل تخلیه ساکن: میکروالکترونیک داخلی این کارت در برابر الکتریسیته ساکن بسیار آسیب‌پذیر است. تکنسین‌ها باید پیش از خارج کردن ماژول از کیسه فلزی محافظ آن، دستبند ESD متصل به زمین بپوشند. هرگز مسیرهای مدار یا پین‌های طلایی کانکتور ترمینال را با دست خالی لمس نکنید.

• بی‌برق‌سازی سامانه تحریک: پیش از نصب یا وارد کردن این برد پایش در شکاف آن، سامانه اصلی تحریک ژنراتور را کاملاً بی‌برق کنید. اطمینان حاصل کنید که مدار سیم‌پیچ میدان روتور قفل و برچسب‌گذاری شده و با استفاده از مولتی‌متر ولتاژ بالای کالیبره‌شده، برای حذف خطرهای قوس الکتریکی، کاملاً تخلیه شده است.

• یکپارچگی سیم‌های ورودی سیگنال: تمام سیم‌های خطوط حسگر را که از نقاط اندازه‌گیری یکسوساز می‌آیند، در کابل‌های زوج‌تابیده شیلددار مسیریابی کنید. برای جلوگیری از تداخل القایی و فعال شدن هشدارهای کاذب خرابی دیود، این خطوط ابزار دقیق ضعیف را حداقل 300 mm از خطوط ورودی AC با جریان بالا جدا نگه دارید.

• تنظیم گشتاور بست‌های نصب: برد را روی فاصله‌گذارهای صفحه پشتی غیررسانا درون ساب‌رک محکم کنید. تمام پیچ‌های نگهدارنده M3 را با گشتاور دقیق 0.5 N-m سفت کنید. از سفت‌کردن بیش از حد خودداری کنید، زیرا تنش مکانیکی موضعی می‌تواند باعث ایجاد ریزترک در مسیرهای PCB چندلایه شود.
