تولیدکننده: Schneider Electric
شماره محصول: ACE949-2
کشور سازنده:فرانسه
نوع محصول: ماژول رابط
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 1900g
ابعاد: ۲۷.۹ سانتیمتر × ۲۱.۶ سانتیمتر × ۶.۳ سانتیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

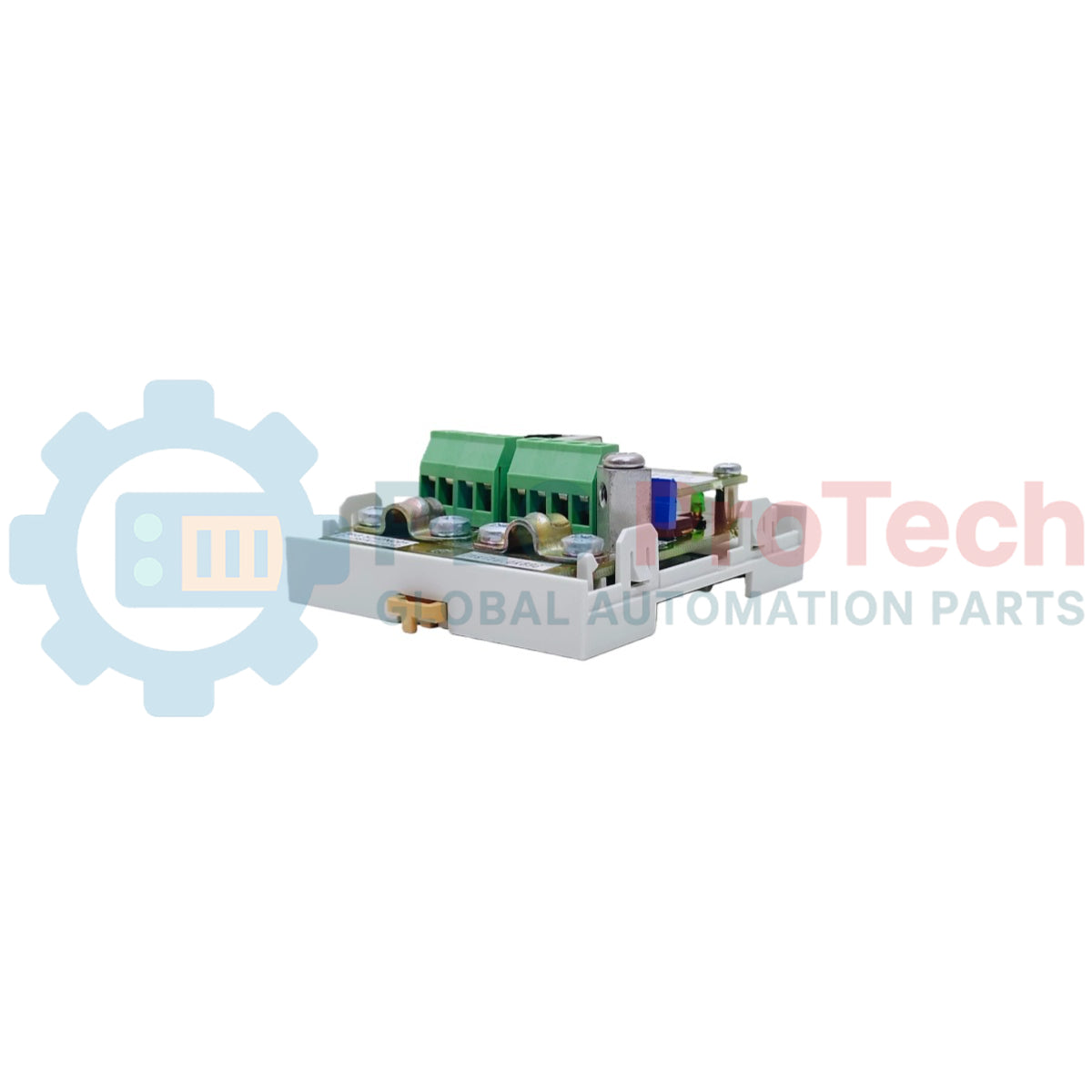

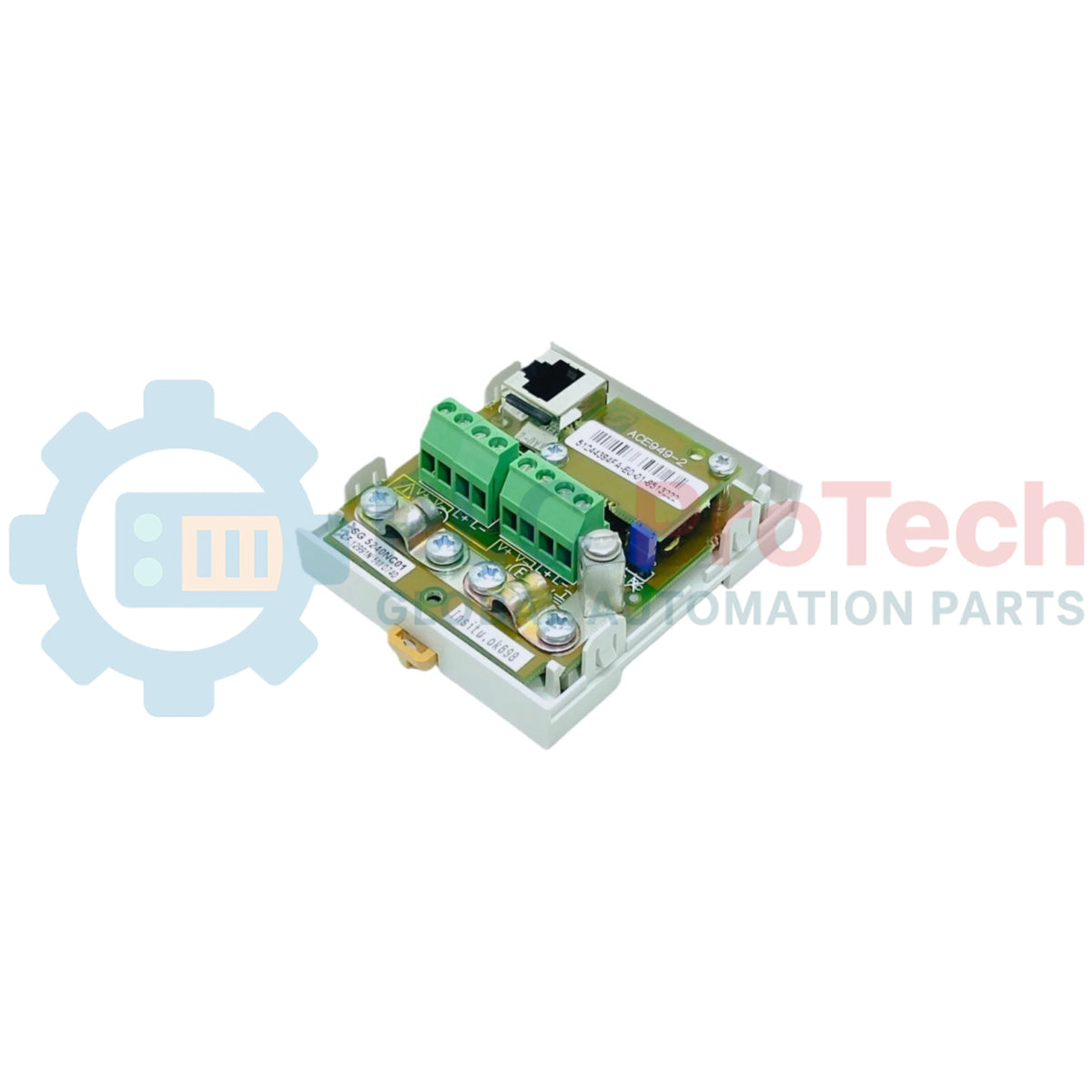

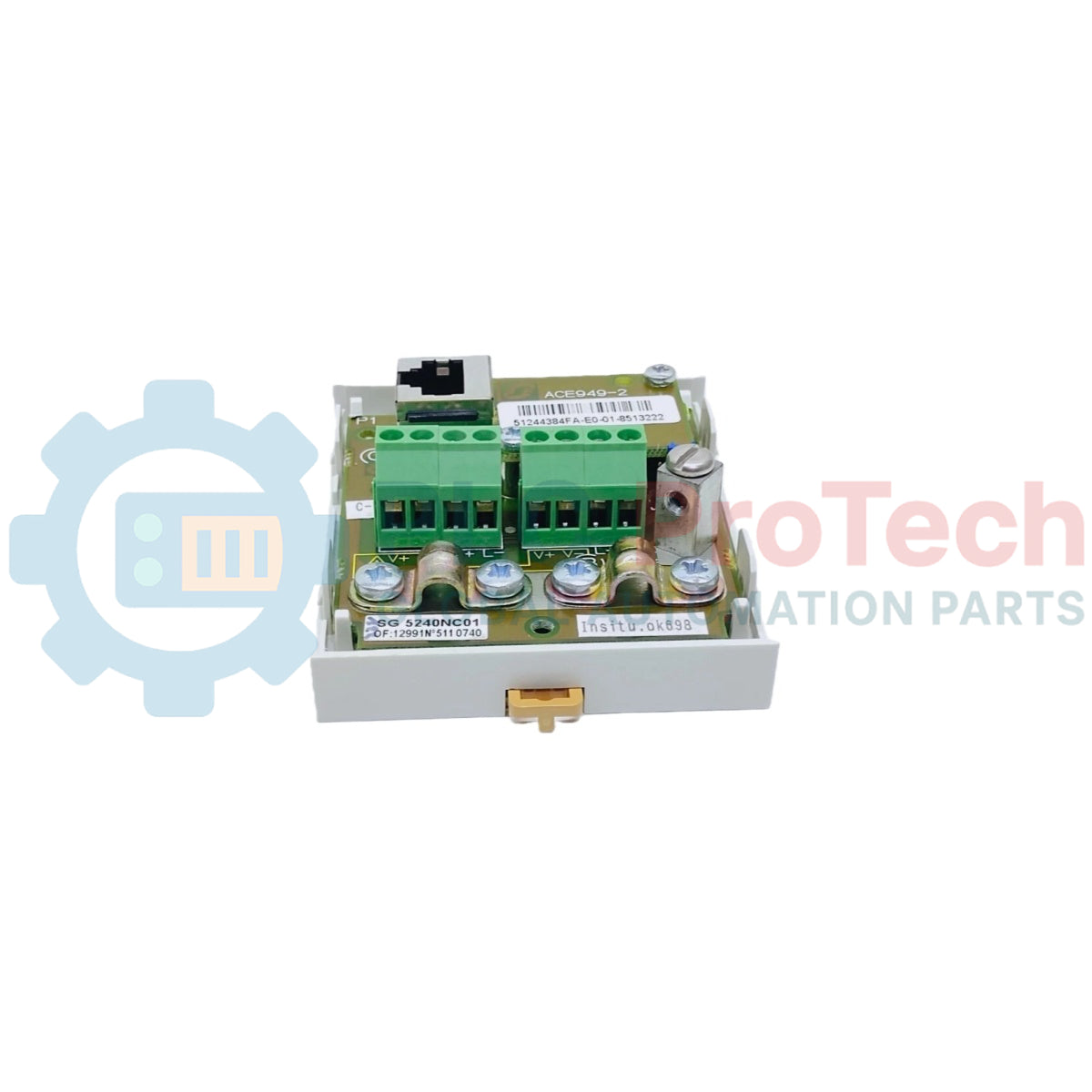

ماژول Schneider Electric ACE949-2 به عنوان پل ارتباطی حیاتی برای رله حفاظتی Sepam در سریهای 20، 40، 60 و 80 عمل میکند. به عنوان یک رابط RS485 دو سیمه با عملکرد بالا، این ماژول امکان ادغام بیوقفه واحدهای حفاظتی در شبکه Modbus RTU (S-LAN یا E-LAN) را فراهم میکند. در محیطهای پیچیده توزیع برق، ACE949-2 انتقال داده در زمان واقعی و نظارت از راه دور پارامترهای الکتریکی را تضمین میکند. طراحی جمع و جور و نصب روی ریل DIN به مهندسان اجازه میدهد قابلیتهای ارتباطی سیستمهای اتوماسیون پست را بدون اشغال فضای کابینت گسترش دهند. با فراهم کردن اتصال دو سیمه مقاوم، این ماژول راهحلی مقرون به صرفه و قابل اعتماد برای تلهمتری صنعتی در فواصل طولانی ارائه میدهد.
معماری ACE949-2 از هر دو پیکربندی S-LAN (شبکه محلی سیستم) و E-LAN (شبکه محلی مهندسی) پشتیبانی میکند. این انعطافپذیری به ماژول اجازه میدهد همزمان به عنوان ابزار گزارشدهی برای سیستمهای SCADA و پورت اختصاصی برای مهندسی از راه دور و تنظیم پارامترها از طریق نرمافزار عمل کند.
این ماژول برای بهرهوری صنعتی طراحی شده و در بازه ولتاژ گسترده 12 ولت DC تا 24 ولت DC کار میکند. مدیریت هوشمند مصرف برق دارد و تنها 16 میلیآمپر در حالت دریافت و حداکثر 40 میلیآمپر در هنگام انتقال داده فعال مصرف میکند که بار حرارتی داخل محفظه را به حداقل میرساند.
شرکت Schneider ماژول ACE949-2 را برای تحمل شرایط سخت محیطهای پست طراحی کرده است. این سختافزار مطابق با استانداردهای سختگیرانه IEC 60255-21 برای لرزش، شوک و فعالیت لرزهای (سطح 2) است و اطمینان میدهد که لینک ارتباطی حتی در هنگام اختلالات مکانیکی یا رویدادهای لرزهای حفظ شود.
یک نشانگر LED جلویی بازخورد بصری فوری از فعالیت لینک ارائه میدهد. این ابزار تشخیصی در سطح سختافزار به پرسنل نگهداری اجازه میدهد وضعیت ارتباط را به سرعت بررسی کنند و زمان عیبیابی در هنگام راهاندازی یا خطاهای شبکه را به طور قابل توجهی کاهش میدهد.
| ویژگی | جزئیات مشخصات |
| نام مدل | ACE949-2 (مرجع: 59642) |
| سازگاری | سری Sepam 20، 40، 48، 60، 80، 80 NPP |
| رابط شبکه | RS485 - دو سیمه |
| پروتکل | Modbus RTU (E-LAN یا S-LAN) |
| ولتاژ نامی تأمین | 12 ولت DC / 24 ولت DC (+/- 10%) |
| نصب | ریل DIN متقارن |
| دمای کاری | -25 درجه سانتیگراد تا 70 درجه سانتیگراد |
| وزن | 0.1 کیلوگرم |
| ابعاد | 88 میلیمتر (ارتفاع) × 72 میلیمتر (عرض) × 30 میلیمتر (عمق) |
| مقاومت لرزهای | 2 Gn (افقی)، 1 Gn (عمودی) |
عملکرد کابل بسته به ولتاژ تأمین و تعداد دستگاههای متصل متفاوت است. برای حداکثر اطمینان، به محدودیتهای فاصله زیر پایبند باشید:
تأمین برق 24 ولت DC: پشتیبانی تا 1000 متر برای 5 دستگاه، یا 375 متر برای 25 دستگاه.
تغذیه 12 ولت DC: پشتیبانی تا 320 متر برای 5 دستگاه، یا 125 متر برای 25 دستگاه.
همیشه از کابلهای جفتپیچخورده شیلددار برای کاهش تداخل الکترومغناطیسی استفاده کنید.
ACE949-2 نیاز به اتصال زمین اختصاصی برای حفظ یکپارچگی سیگنال دارد. از ترمینال پیچدار برای بافت مسی قلعاندود (6…100 میلیمتر مربع) یا کابل استاندارد (2.5…50 میلیمتر مربع) استفاده کنید. طول سیم زمین باید کمتر از 0.2 متر باشد و با گشتاور 2.2 نیوتنمتر محکم شود.
ماژول را روی ریل DIN متقارن در همان کابینتی که رله Sepam قرار دارد نصب کنید. فضای کافی اطراف واحد را برای دفع حرارت حفظ کنید، حتی اگر مصرف برق واحد کم باشد.
ACE949-2 استاندارد صنعتی برای تضمین طول عمر طرحهای حفاظتی مبتنی بر Sepam است. مزیت اصلی آن در سازگاری الکترومغناطیسی (EMC) است؛ این محصول در برابر امواج نوسانی دمپ شده 2.5 کیلوولت و گذراهای سریع 4 کیلوولت آزمایش شده و عملاً در برابر نویز الکتریکی رایج در محیطهای کلیدزنی ولتاژ بالا مقاوم است. اگرچه شرکت Schneider اعلام کرده است که این محصول در آینده (دسامبر 2026) متوقف خواهد شد، ACE949-2 همچنان قطعه جایگزین ضروری برای زیرساختهای موجود است و تضمین میکند که سیستمهای قدیمی تا سال 2030 و پس از آن به طور کامل ارتباط برقرار کرده و با پروتکلهای ایمنی سازگار باقی بمانند.
سؤال Q1: در دیتاشیت ذکر شده که ACE949-2 به زودی متوقف میشود. آیا هنوز باید آن را بخرم؟
پاسخ A1: بله. شرکت Schneider Electric تعهد داده است که تا 31 دسامبر 2030 پشتیبانی «پایان خدمات» را ارائه دهد. برای نصبهای موجود سری Sepam، ACE949-2 جایگزین OEM دقیقی است که برای حفظ یکپارچگی سیستم بدون نیاز به مهندسی مجدد کل معماری ارتباطات لازم است.
سؤال Q2: آیا میتوانم از ACE949-2 برای شبکه RS485 چهار سیمه استفاده کنم؟
پاسخ A2: خیر. ACE949-2 بهطور خاص برای شبکههای RS485 دو سیمه طراحی شده است. اگر سیستم شما به پیکربندی چهار سیمه نیاز دارد، باید ماژول رابط چهار سیمه مناسب (مانند ACE950) را انتخاب کنید تا از سازگاری پروتکل اطمینان حاصل شود.
سؤال Q3: ولتاژ تغذیه چگونه بر طول شبکه من تأثیر میگذارد؟
پاسخ A3: ولتاژ تغذیه مستقیماً با فاصله مجاز کابل متناسب است. استفاده از منبع تغذیه 24 ولت DC تقریباً برد مؤثر را نسبت به منبع 12 ولت DC سه برابر میکند (مثلاً 750 متر در مقابل 180 متر برای 10 دستگاه)، که برای کارخانههای صنعتی بزرگ بسیار حیاتی است.
سؤال Q4: اهمیت LED روی پنل جلویی چیست؟
پاسخ A4: LED فعالیت لینک را بهصورت بلادرنگ نمایش میدهد. چشمک زدن LED تأیید میکند که نظرسنجی Modbus RTU موفق بوده است و این امکان را فراهم میکند تا به سرعت تشخیص داده شود که آیا خرابی ارتباط به دلیل سختافزار/سیمکشی است یا پیکربندی نرمافزار.
