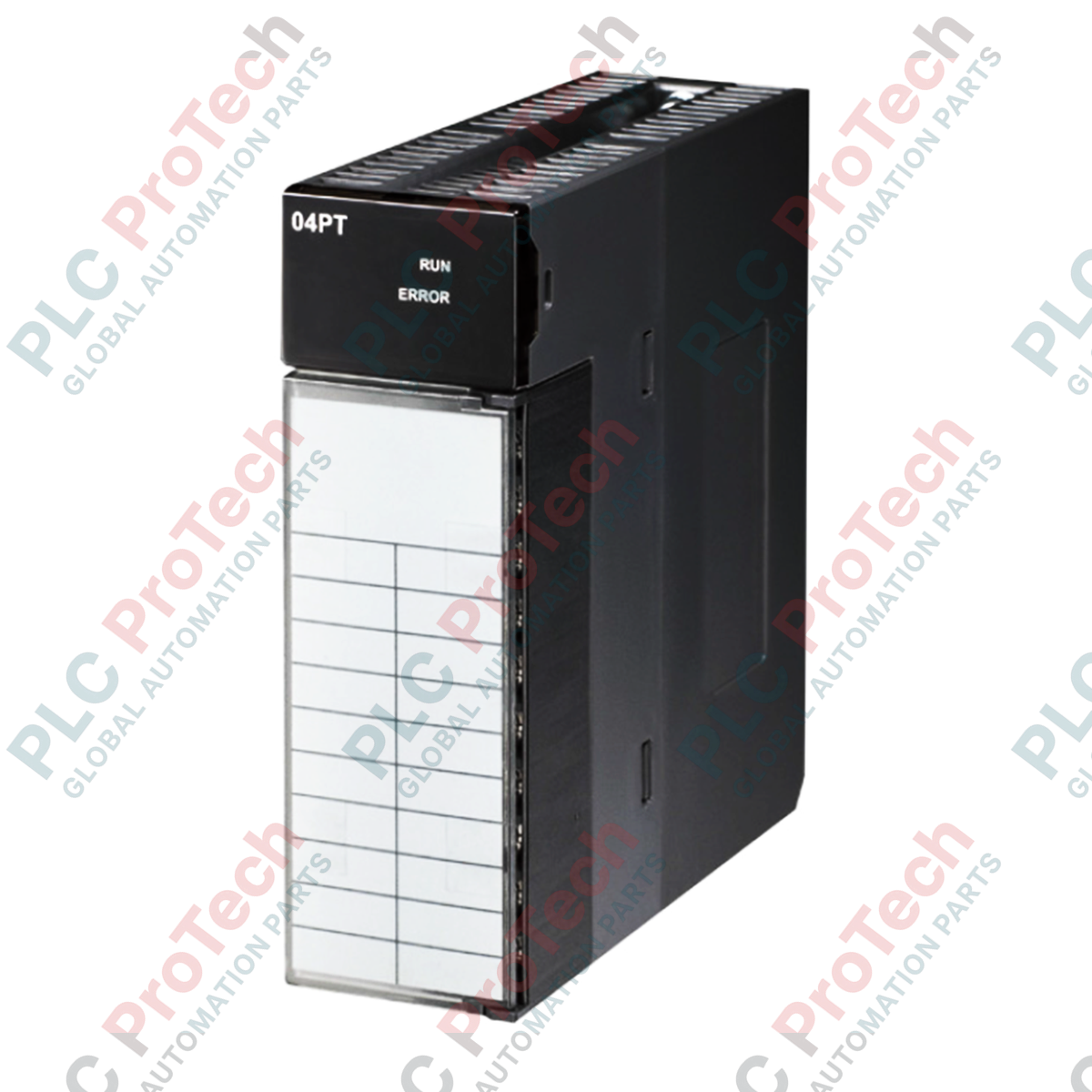

ماژول دمای RTD چهار کاناله سری AH500 دلتا AH04PT-5A

مروری بر محصول

AH04PT-5A (AH04PT5A) یک ماژول اندازه‌گیری دمای RTD با دقت بالا و ۴ کاناله است که برای پلتفرم PLC مدولار Delta AH500 طراحی شده است. این ماژول به عنوان یک رابط حیاتی برای نظارت حرارتی در محیط‌های صنعتی پیچیده B2B عمل می‌کند و از طیف گسترده‌ای از حسگرهای دمای مقاومتی (RTD) شامل PT100، PT1000، Ni100 و Ni1000 پشتیبانی می‌کند. با رزولوشن مؤثر ۱۶ بیت و قابلیت‌های کنترل PID یکپارچه، AH04PT-5A امکان تنظیم خودکار دما را فراهم می‌کند، که باعث کاهش بار پردازنده مرکزی و تضمین پایداری فرآیند می‌شود. طراحی مقاوم آن شامل ایزولاسیون سیگنال و تشخیص قطع اتصال است که این ماژول را به گزینه‌ای ایده‌آل برای صنایعی با نیاز به اطمینان بالا مانند قالب‌گیری تزریقی پلاستیک، تولید دارو و کنترل اقلیم HVAC تبدیل می‌کند.

پیکربندی فنی

معماری AH04PT-5A بر اساس انعطاف‌پذیری و عمق تشخیصی ساخته شده است. این ماژول از پیکربندی‌های ۲، ۳ و ۴ سیم RTD پشتیبانی می‌کند و به مهندسان اجازه می‌دهد تا هزینه‌های سیم‌کشی را در مقابل دقت اندازه‌گیری متعادل کنند. این ماژول دارای زمان تبدیل ۱۵۰ میلی‌ثانیه برای هر کانال در پیکربندی‌های ۲/۴ سیم است و شامل یک بلوک ترمینال قابل جدا شدن نوع JIS برای سیم‌کشی صنعتی مقاوم در برابر لرزش می‌باشد. علاوه بر جمع‌آوری داده‌های ساده، AH04PT-5A از تعویض داغ پشتیبانی می‌کند که امکان تعویض ماژول بدون خاموش کردن سیستم را فراهم می‌آورد و دارای عملکرد وقفه داخلی است که در صورت عبور دما از آستانه‌های تعیین شده، بلافاصله پردازنده PLC را فعال می‌کند تا پاسخ سریع به رویدادهای حرارتی بحرانی تضمین شود.

مشخصات فنی

سؤالات متداول فنی

چگونه بین حالت‌های ۲، ۳ یا ۴ سیم RTD برای AH04PT-5A انتخاب کنم؟

برای بالاترین دقت از حالت ۴ سیم استفاده کنید زیرا مقاومت سیم‌های رابط را به طور کامل حذف می‌کند. حالت ۳ سیم استاندارد صنعتی برای تعادل هزینه و دقت در فواصل متوسط است، در حالی که حالت ۲ سیم فقط برای فواصل بسیار کوتاه که مقاومت سیم قابل چشم‌پوشی است یا نیازهای دقت پایین‌تر است، مناسب می‌باشد.

اگر سیم حسگر قطع شود یا پروب خراب شود چه اتفاقی می‌افتد؟

AH04PT-5A دارای عملکرد «تشخیص قطع اتصال» است. در صورت خرابی حسگر، LED وضعیت ماژول خطا را نشان می‌دهد و یک بیت تشخیصی خاص در رجیستر PLC تنظیم می‌شود که به سیستم اجازه می‌دهد خاموشی ایمن یا آلارم را فعال کند.

آیا این ماژول می‌تواند بدون بلوک PID جداگانه در کد PLC کنترل دما انجام دهد؟

بله. AH04PT-5A دارای عملکرد PID داخلی است. با تنظیم نقطه تنظیم و پارامترهای تنظیم مستقیماً در پیکربندی ماژول، می‌تواند منطق کنترل را به صورت داخلی انجام دهد که تنظیم حرارتی سریع‌تر و یکنواخت‌تری را فراهم می‌کند.

راهنمای مهندسی و نصب

• جبران سیم رابط: هنگام استفاده از RTDهای ۳ سیم، اطمینان حاصل کنید که هر سه سیم از نظر طول، ضخامت و جنس یکسان باشند. AH04PT-5A دما را بر اساس اختلاف مقاومت محاسبه می‌کند؛ سیم‌های نامتعادل باعث ایجاد آفست دمایی ثابت شده و دقت اندازه‌گیری را کاهش می‌دهند.

• کاهش نویز: سیگنال‌های RTD بسیار حساس به تداخل الکترومغناطیسی هستند. همیشه از کابل‌های شیلددار استفاده کرده و شیلد را در سمت PLC زمین کنید. از عبور کابل‌های RTD در کنار کابل‌های موتور با جریان بالا یا خطوط برق 460 ولت خودداری کنید تا از ایجاد نوسان سیگنال یا آلارم‌های قطع اتصال کاذب جلوگیری شود.

• پروتکل تعویض داغ: در حالی که AH04PT-5A از تعویض داغ پشتیبانی می‌کند، اطمینان حاصل کنید که ماژول جایگزین دقیقاً همان مدل و نسخه سخت‌افزاری باشد. قبل از جدا کردن، LED وضعیت ماژول را بررسی کنید تا مطمئن شوید هیچ فرآیند کنترلی حیاتی در وضعیتی نیست که با از دست دادن موقت بازخورد، ناامن شود.
