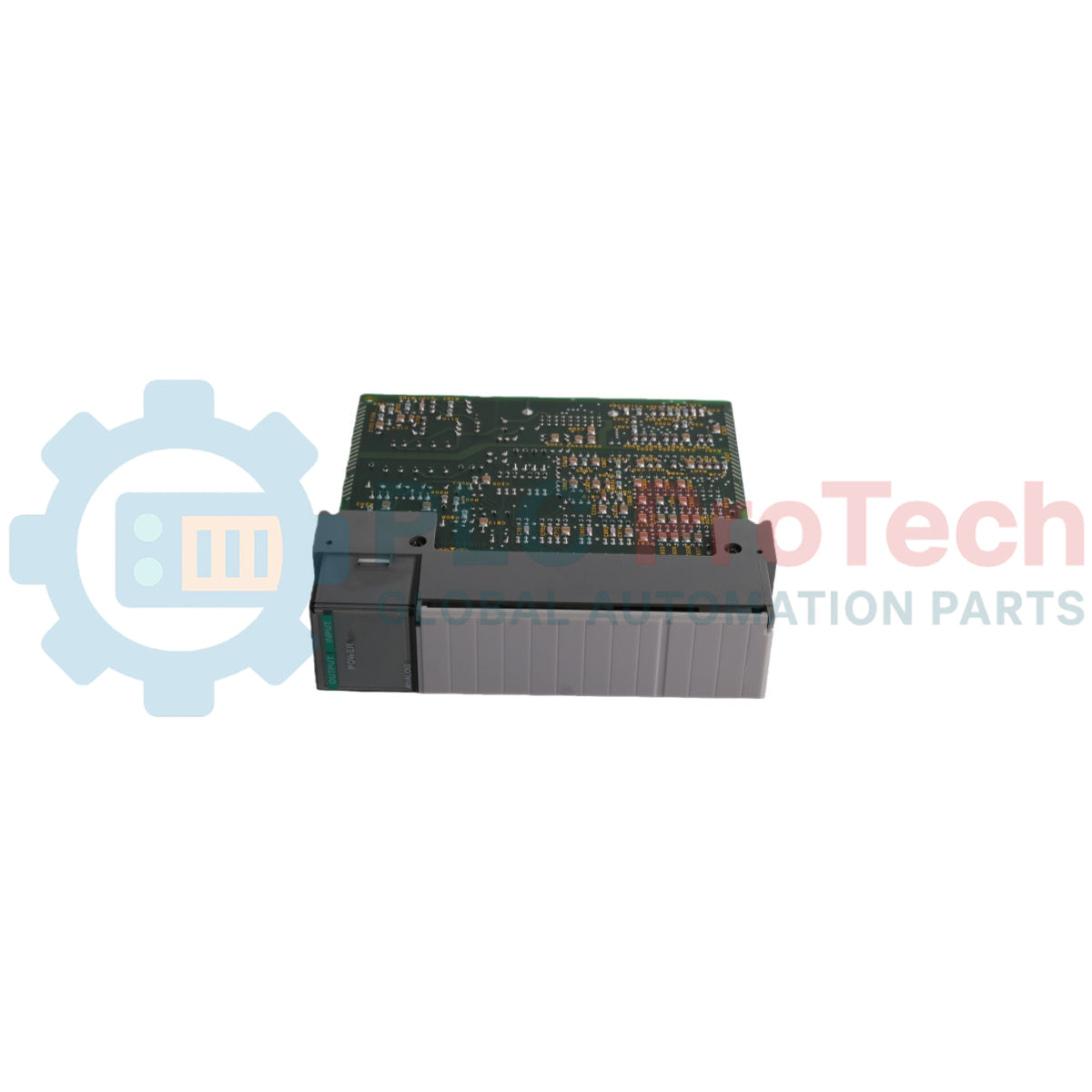

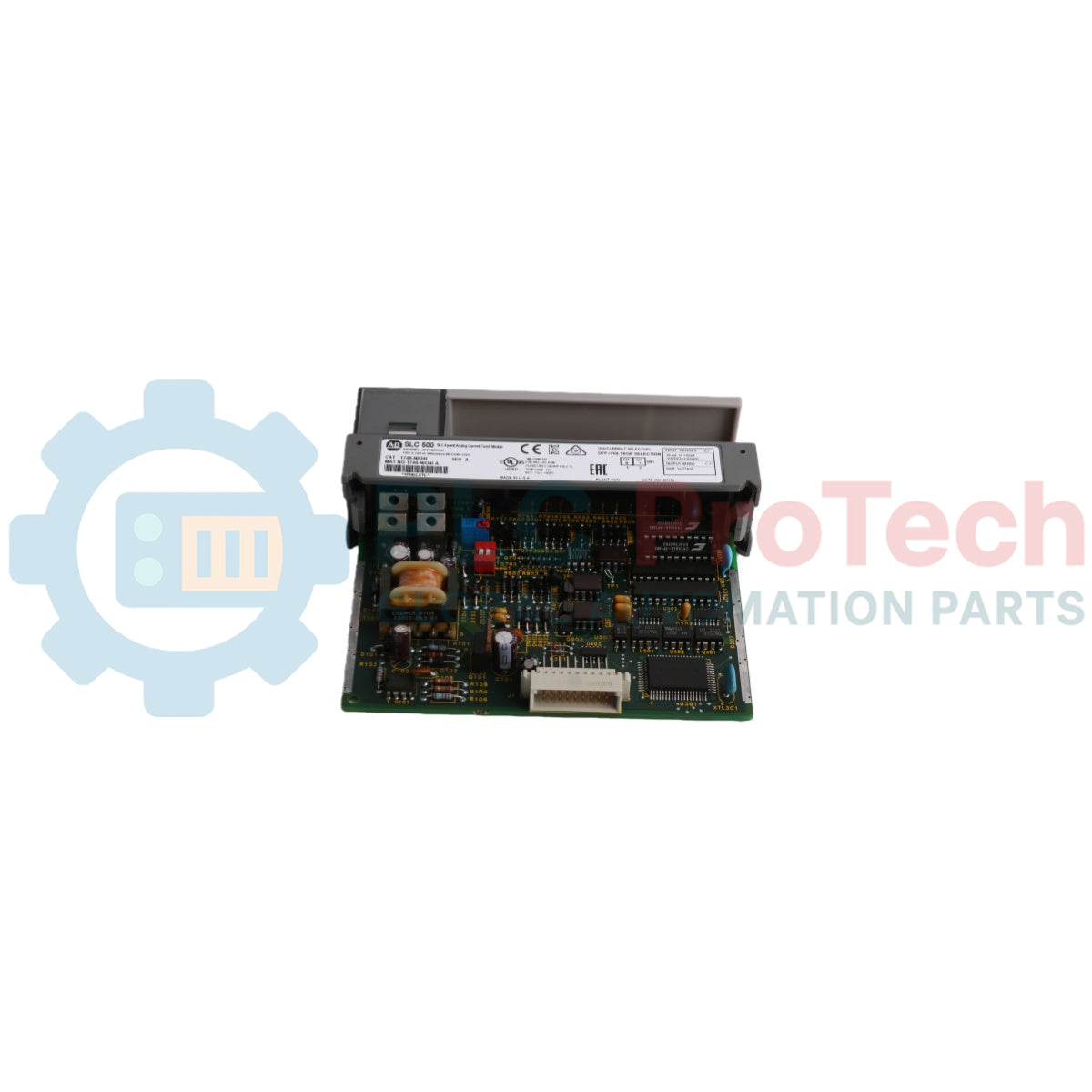

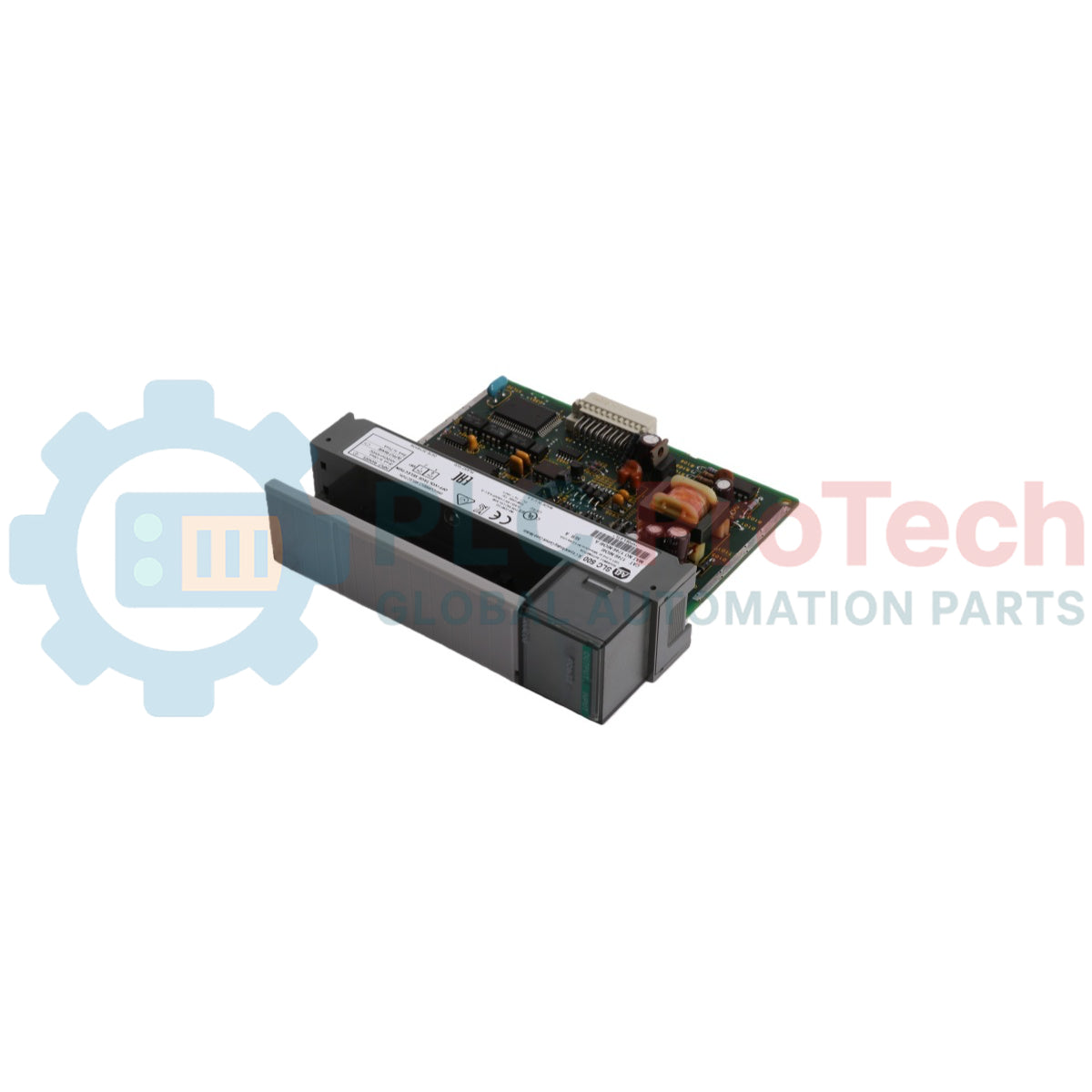

ماژول ترکیبی ورودی/خروجی آنالوگ SLC 500 مدل 1746-NIO4I آلن-بردلی

Q: انواع سیگنال ورودی در دستگاه چگونه پیکربندی میشوند؟

نوع سیگنال ورودی (ولتاژ یا جریان) برای هر کانال بهصورت جداگانه، با استفاده از کلیدهای DIP داخلی روی برد مدار انتخاب میشود.

Q: برای اجرای سیمکشی میدانی چه کابلی توصیه میشود؟

برای حفظ مصونیت در برابر نویز، استفاده از سیم زوج بههمتابیده شیلددار Belden 8761 یا کابل استاندارد معادل آن توصیه میشود.

Q: آیا دستگاه برق حلقه را برای ترانسمیترهای آنالوگ تأمین میکند؟

خیر، این ماژول برق حلقه را برای ورودیهای آنالوگ تأمین نمیکند. باید از منبع تغذیه خارجی مطابق با مشخصات ترانسمیتر استفاده شود.

SKU 1746-NIO4I

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1746-NIO4I
کشور سازنده:سنگاپور
نوع محصول: ماژول‌های ورودی/خروجی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 250g
ابعاد: ۱۴۵ میلی‌متر × ۳۵ میلی‌متر × ۱۳۰ میلی‌متر (ارتفاع × W × عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

Allen-Bradley 1746-NIO4I یک ماژول ترکیبی ورودی و خروجی آنالوگ ۴ کاناله است که برای استفاده با کنترل‌کننده‌های منطقی قابل‌برنامه‌ریزی SLC 500 طراحی شده است. این ماژول دو کانال ورودی آنالوگ تفاضلی و دو کانال خروجی جریان آنالوگ را در یک معماری تک‌اسلاته ادغام می‌کند تا هزینه سیستم و اندازه شاسی کاهش یابد. هر کانال ورودی را می‌توان با استفاده از کلیدهای DIP روی برد مدار، به‌صورت جداگانه برای عملکرد با سیگنال ولتاژ (۱۰- تا ۱۰+ ولت DC) یا جریان (۲۰- تا ۲۰+ میلی‌آمپر) پیکربندی کرد. ورودی‌ها دارای تفکیک‌پذیری ۱۶ بیتی و فیلتر دیجیتال پایین‌گذر (۱۰ هرتز در ۳ دسی‌بل) برای مصونیت در برابر نویز الکتریکی هستند. خروجی‌ها در محدوده ۰ تا ۲۱ میلی‌آمپر، تفکیک‌پذیری مبدل ۱۴ بیتی ارائه می‌کنند. ایزولاسیون بک‌پلین از تجهیزات الکترونیکی کنترلی در برابر تداخل الکتریکی سمت فیلد محافظت می‌کند.

ویژگی‌ها

معماری ترکیبی فشرده: ۲ ورودی آنالوگ و ۲ خروجی جریان آنالوگ را در یک آرایش تک‌اسلاته شاسی 1746 ادغام می‌کند.
تفکیک‌پذیری بالای سیگنال: دارای تبدیل A/D ورودی ۱۶ بیتی و تبدیل D/A خروجی ۱۴ بیتی است.
سیگنال‌های ورودی قابل‌پیکربندی: کلیدهای DIP روی برد مدار امکان انتخاب جداگانه هر کانال بین ورودی ولتاژ (۱۰- تا ۱۰+ ولت DC) و جریان (۲۰- تا ۲۰+ میلی‌آمپر) را فراهم می‌کنند.
مصونیت در برابر نویز: فیلتر پایین‌گذر (۱۰ هرتز در ۳ دسی‌بل) حذف مؤلفه مشترک ۱۰۵ دسی‌بل را در ۶۰ هرتز فراهم می‌کند.
ترمینال قابل‌جداشدن: شامل ترمینال 1746-RT28 است و امکان تعویض ماژول را بدون قطع سیم‌کشی فیلد فراهم می‌کند.
به‌روزرسانی خودکار داده‌ها: به‌روزرسانی‌های ورودی/خروجی را در پایان اسکن به‌صورت خودکار اجرا می‌کند و به فرمان‌های تخصصی برنامه نردبانی نیاز ندارد.
ایزولاسیون الکتریکی: دارای ایزولاسیون بک‌پلین به فیلد با تحمل نامی ۵۰۰ ولت DC به‌صورت پیوسته.

کاربردها

پایش متغیرهای فرایندی و کنترل حلقه (برای مثال، ترانسمیترهای دبی، فشار و دما).
موقعیت‌دهی عملگر و شیرهای کنترلی با استفاده از حلقه‌های جریان ۰ تا ۲۰ میلی‌آمپر یا ۴ تا ۲۰ میلی‌آمپر.
اتوماسیون صنعتی توزیع‌شده در نصب‌های شاسی PLC سری SLC 500.

مشخصات فنی

پارامتر	مشخصات
سازنده	Allen-Bradley / Rockwell Automation
شماره کاتالوگ	1746-NIO4I
کلاس محصول	ماژول ورودی/خروجی کنترل‌کننده منطقی قابل‌برنامه‌ریزی
کشور مبدأ	سنگاپور
جریان بک‌پلین (۵ ولت DC)	۵۵ میلی‌آمپر
جریان بک‌پلین (۲۴ ولت DC)	۱۴۵ میلی‌آمپر
تعداد ورودی‌ها	۲ کانال تفاضلی
تعداد خروجی‌ها	۲ کانال جریان آنالوگ
ولتاژ سیگنال ورودی	-10 تا +10 ولت DC - 1 LSB
جریان سیگنال ورودی	-20 تا +20 میلی‌آمپر
امپدانس ورودی	500 کیلواهم (نسبت به ANL COM) / 250 اهم (حالت جریان)
مبدل A/D ورودی	16 بیتی
تفکیک‌پذیری ورودی (جریان)	1.22070 میکروآمپر/LSB
تفکیک‌پذیری ورودی (ولتاژ)	305.176 میکروولت/LSB
پهنای باند فیلتر ورودی	10 هرتز در 3 دسی‌بل
حذف حالت مشترک	105 دسی‌بل در 60 هرتز
جریان سیگنال خروجی	0 تا 21 میلی‌آمپر - 1 LSB (حالت عادی 0 تا 20 میلی‌آمپر / 4 تا 20 میلی‌آمپر)
مبدل D/A خروجی	14 بیتی
تفکیک‌پذیری خروجی	2.56348 میکروآمپر/LSB
محدوده بار خروجی	0 تا 500 اهم
پاسخ پله‌ای (ورودی)	60 میلی‌ثانیه
پاسخ پله‌ای (خروجی)	2.5 میلی‌ثانیه (5 تا 95٪)
قالب ارتباطی	دودویی مکمل دو (two's complement) 16 بیتی
رده عایقی	500 ولت DC پیوسته (سیم‌کشی میدانی تا بک‌پلین)
اندازه سیم پیشنهادی	حداکثر #14 AWG
نوع ترمینال بلوک	قابل‌جداشدن (1746-RT28)
دمای عملیاتی	0 درجه سانتی‌گراد تا +60 درجه سانتی‌گراد (+32 درجه فارنهایت تا +140 درجه فارنهایت)
دمای نگهداری	-40 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد (-40 درجه فارنهایت تا +185 درجه فارنهایت)
رطوبت نسبی	5 تا 95٪ (بدون چگالش)

اتصالات/رابط‌ها

پین ترمینال	شرح عملکرد
1	مثبت کانال ورودی 0 (IN 0+)
2	منفی کانال ورودی 0 (IN 0-)
3	مشترک آنالوگ (ANL COM)
4	مثبت کانال ورودی 1 (IN 1+)
5	منفی کانال ورودی 1 (IN 1-)
6	مشترک آنالوگ (ANL COM)
7	کانال خروجی 0 (OUT 0)
8	مشترک آنالوگ (ANL COM)
9	استفاده نمی‌شود
10	کانال خروجی 1 (OUT 1)
11	مشترک آنالوگ (ANL COM)

راهنمای نصب

ایمنی برق: پیش از نصب یا سیم‌کشی ماژول، برق بک‌پلین شاسی SLC 500 و تجهیزات میدانی را قطع کنید.
جای‌گذاری ماژول: ماژول را در هر شکاف ورودی/خروجی موجود در شاسی 1746، به‌جز شکاف 0 (رزروشده برای CPU)، قرار دهید.
تنظیم کلید DIP ورودی: پیش از نصب، کلیدهای DIP داخلی S1 و S2 را برای ورودی‌های جریان در وضعیت بسته و برای ورودی‌های ولتاژ در وضعیت باز قرار دهید.
انتخاب و شیلد کابل: از کابل زوج به‌هم‌تابیده شیلددار Belden 8761 استفاده کنید. سیم تخلیه شیلد کابل را فقط در یک سر به زمین حفاظتی متصل کنید.
مسیرکشی سیم‌ها: سیم‌کشی سیگنال آنالوگ را از کابل‌های برق با ولتاژ بالا و بارهای القایی جدا نگه دارید تا تداخل نویز کاهش یابد.
گشتاور پیچ ترمینال: پیچ‌های ترمینال را با گشتاور بین 0.7 تا 0.9 نیوتن‌متر (6 تا 8 اینچ-پوند) محکم کنید تا از هرز شدن رزوه جلوگیری شود.
کانال‌های بدون استفاده: کانال‌های ورودی بدون استفاده را به ANL COM جامپر کنید تا از شناور شدن سیگنال جلوگیری شود. ترمینال‌های خروجی جریان بدون استفاده را جامپر نکنید.

انطباق و گواهی‌ها

دارای فهرست UL 508
تأییدشده طبق CSA 22.2 شماره 142 (محل خطرناک کلاس I، بخش 2)
مطابق با استاندارد CE (برای دستورالعمل‌های قابل‌اعمال)

FAQ

چند کانال ورودی و خروجی روی ماژول ارائه شده است؟

این ماژول دو کانال ورودی آنالوگ تفاضلی و دو کانال خروجی جریان آنالوگ ارائه می‌دهد.

انواع سیگنال ورودی در دستگاه چگونه پیکربندی می‌شوند؟

نوع سیگنال ورودی (ولتاژ یا جریان) برای هر کانال به‌صورت جداگانه، با استفاده از کلیدهای DIP داخلی روی برد مدار انتخاب می‌شود.

برای اجرای سیم‌کشی میدانی چه کابلی توصیه می‌شود؟

برای حفظ مصونیت در برابر نویز، استفاده از سیم زوج به‌هم‌تابیده شیلددار Belden 8761 یا کابل استاندارد معادل آن توصیه می‌شود.

آیا دستگاه برق حلقه را برای ترانسمیترهای آنالوگ تأمین می‌کند؟

خیر، این ماژول برق حلقه را برای ورودی‌های آنالوگ تأمین نمی‌کند. باید از منبع تغذیه خارجی مطابق با مشخصات ترانسمیتر استفاده شود.
