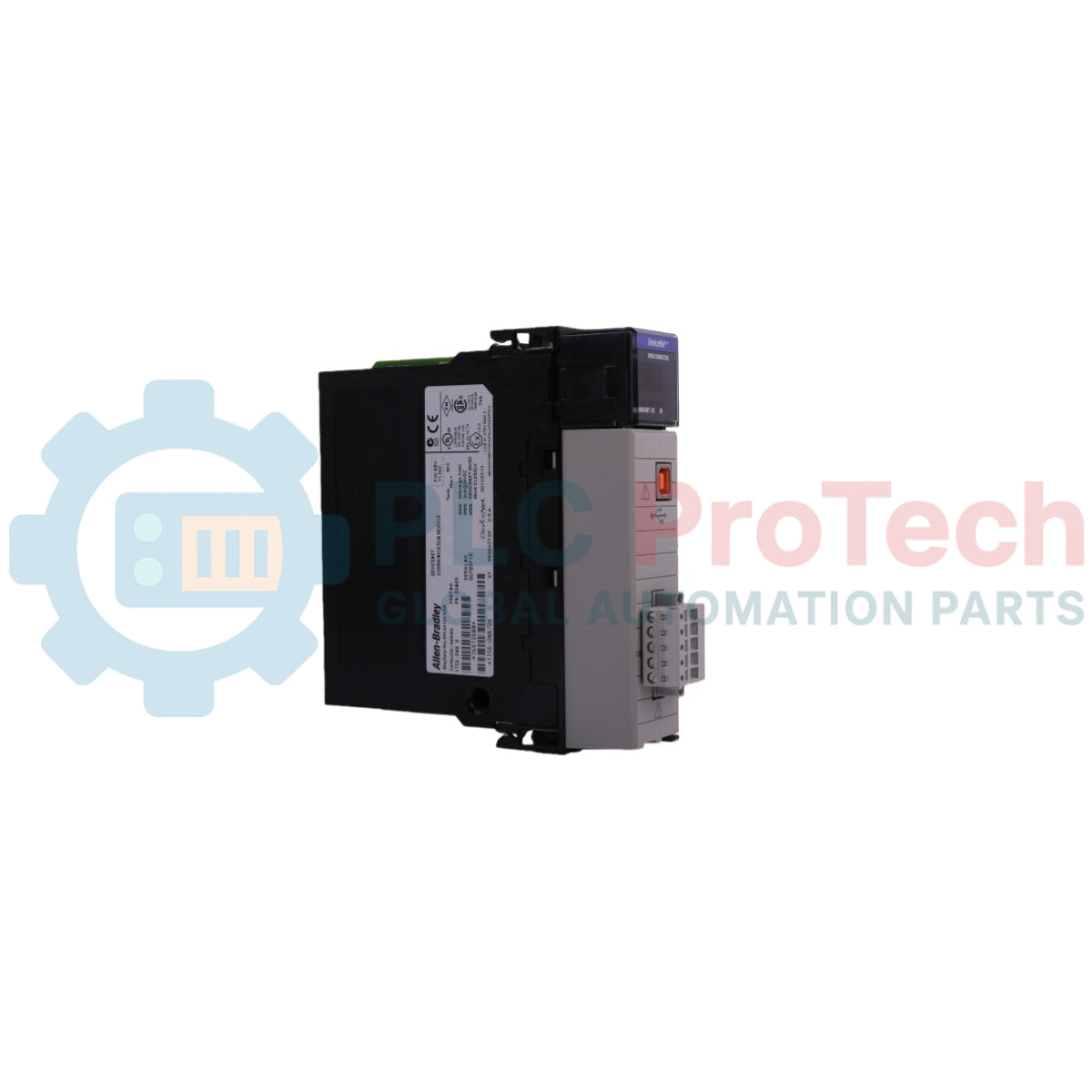

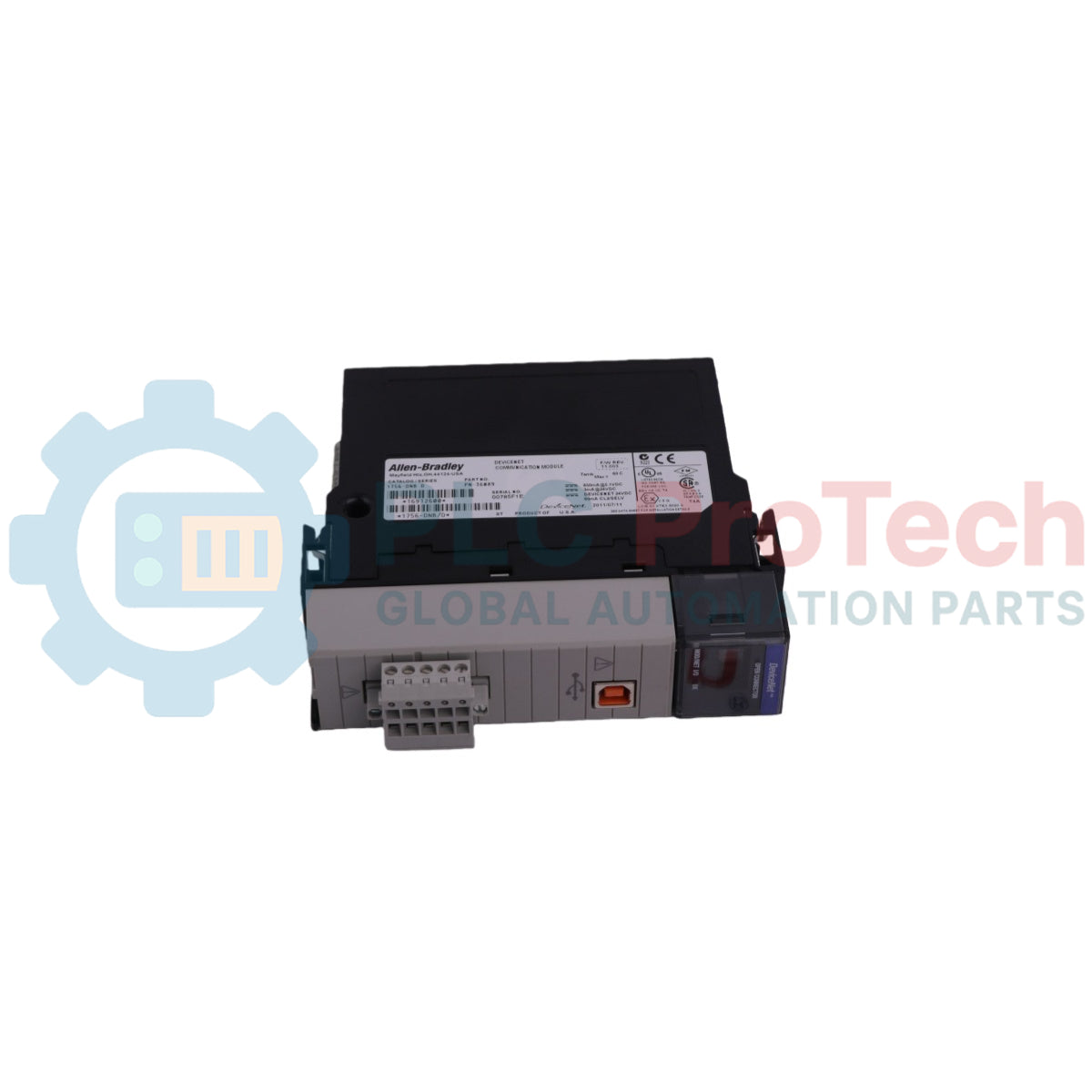

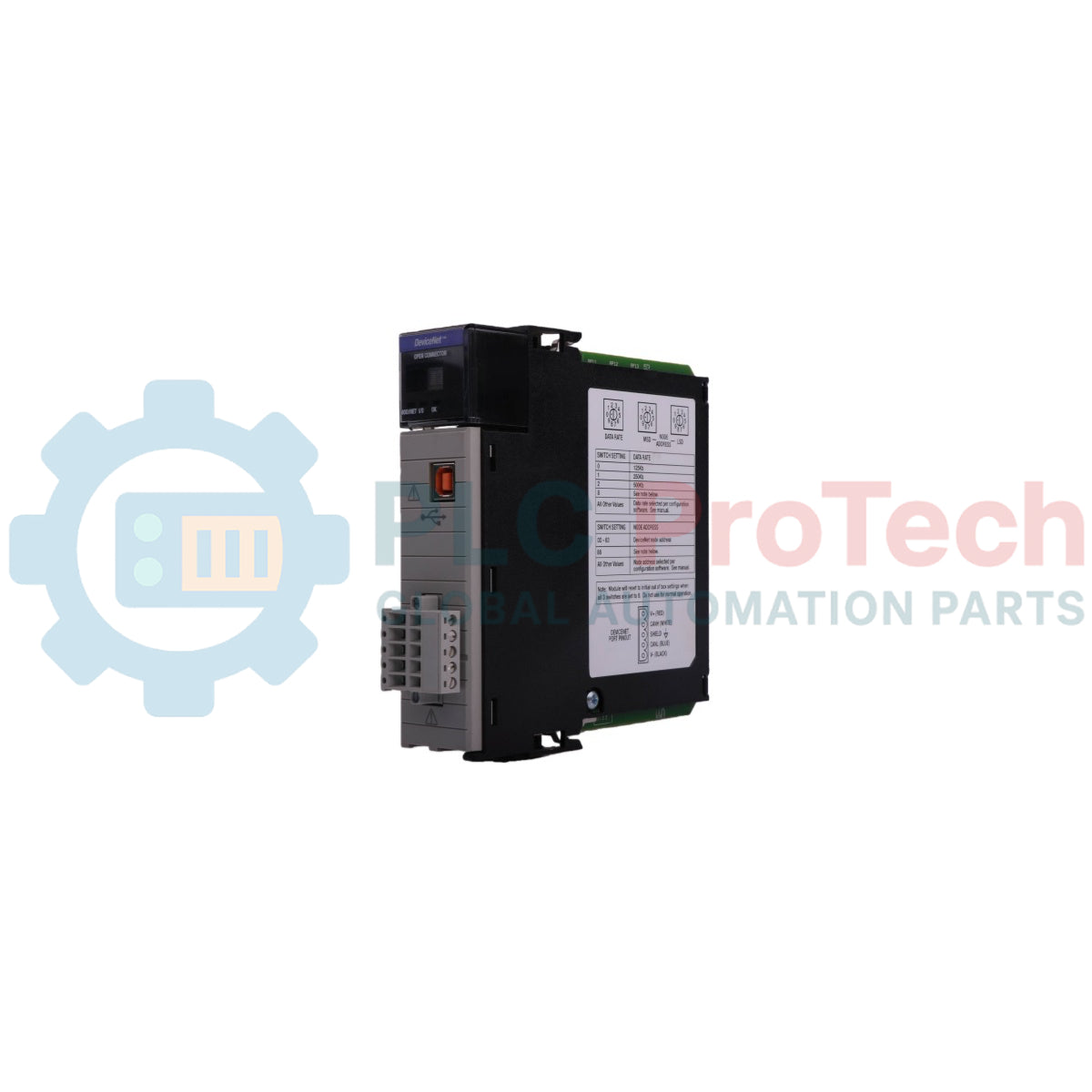

ماژول اسکنر DeviceNet برای ControlLogix مدل 1756-DNB از Allen-Bradley

1756-DNB یک ماژول اسکنر DeviceNet برای ControlLogix است که به‌عنوان رابطی میان بک‌پلین سامانه ControlLogix و تجهیزات موجود در شبکه DeviceNet عمل می‌کند. 1756-DNB با تجهیزات DeviceNet ارتباط برقرار می‌کند تا داده‌های ورودی را بخواند، داده‌های خروجی را بنویسد و پارامترهای پیکربندی را از طریق ساختارهای ازپیش‌تعریف‌شده ورودی/خروجی و وضعیت کنترلر ControlLogix مدیریت کند. این ماژول دارای نمایشگر الفبایی-عددی ۴کاراکتری روی پنل جلو و نشانگرهای وضعیت برای عیب‌یابی سامانه، کلیدهای چرخشی برای تنظیم نرخ داده و نشانی گره، پورت دستگاه USB 1.1 برای برنامه‌نویسی و پیکربندی، و کانکتور رابط DeviceNet با سبک باز است.

ویژگی‌ها

• در هر شکاف شاسی ControlLogix نصب می‌شود و از چندین ماژول اسکنر در یک شاسی پشتیبانی می‌کند.
• دارای نمایشگر الفبایی-عددی ۴کاراکتری داخلی برای عیب‌یابی، گزارش کد خطا و پایش گره.
• مجهز به کلیدهای چرخشی قابل دسترسی از جلو/بالا برای تنظیم نرخ ارتباطی شبکه و نشانی گره DeviceNet.
• دارای پورت دستگاه USB 1.1 سری B برای برنامه‌نویسی، پیکربندی و به‌روزرسانی میان‌افزار مستقیم از رایانه شخصی.
• از حداکثر ۱۲۳ کلمه داده خروجی، ۱۲۴ کلمه داده ورودی و ثبات‌های داده وضعیت در سراسر بک‌پلین پشتیبانی می‌کند.
• دارای نشانگرهای وضعیت دورنگ MOD/NET، I/O و OK برای شبکه، اسکن I/O و وضعیت ماژول.

کاربردها

• کنترل و پایش شبکه DeviceNet در سامانه‌های PLC مبتنی بر ControlLogix.
• رابط‌دادن حسگرهای میدانی، عملگرها، راه‌اندازهای موتور و درایوها به کنترلرهای ControlLogix.
• شبکه‌های اتوماسیون صنعتی که به گردآوری و کنترل توزیع‌شده داده‌های تجهیزات نیاز دارند.

مشخصات فنی

اتصالات/رابط‌ها

راهنمای نصب

• برد مدار را با راهنماهای بالا و پایین شاسی ControlLogix هم‌راستا کنید و ماژول را تا هم‌سطح شدن با سایر ماژول‌ها داخل شکاف بلغزانید.
• داخل محفظه‌ای نصب کنید که حفاظت محیطی مناسب فراهم کند و برای دسترسی به داخل آن به ابزار نیاز باشد.
• دوشاخه خطی DeviceNet از نوع باز را مطابق پایانه‌های رنگی سیم‌کشی کنید (قرمز: V+، سفید: CAN_H، لخت: شیلد، آبی: CAN_L، مشکی: V-).
• از انطباق منبع تغذیه شبکه DeviceNet با الزامات مربوط اطمینان حاصل کنید (SELV/PELV برای CE LVD؛ کلاس ۲ یا ولتاژ/جریان محدود برای UL).
• هنگام اتصال به شبکه فعال، از تنظیم یا تغییر نرخ ارتباطی کلید چرخشی خودداری کنید.
• برای اتصال موقت جهت برنامه‌ریزی یا پیکربندی، از کابل USB حداکثر ۳٫۰ متری بدون هاب استفاده کنید.

انطباق و گواهی‌ها

• تجهیزات کنترل صنعتی دارای فهرست UL (پرونده UL به شماره E65584)
• دارای تأییدیه UL برای مکان‌های خطرناک کلاس I، بخش ۲، گروه‌های A، B، C و D (پرونده UL به شماره E194810)
• تجهیزات کنترل فرایند دارای گواهی CSA (پرونده CSA به شماره LR54689C)
• تجهیزات کنترل فرایند دارای گواهی CSA برای مکان‌های خطرناک کلاس I، بخش ۲، گروه‌های A، B، C و D (پرونده CSA به شماره LR69960C)
• تجهیزات تأییدشده توسط FM برای مکان‌های خطرناک کلاس I، بخش ۲، گروه‌های A، B، C و D
• مطابق با دستورالعمل ATEX اتحادیه اروپا 94/9/EC (EN 60079-15، حفاظت منطقه ۲ «n»)
• مطابق با دستورالعمل EMC اتحادیه اروپا 2004/108/EC (EN 61326-1، EN 61000-6-2، EN 61000-6-4، EN 61131-2)
• مطابق با قانون ارتباطات رادیویی استرالیا (AS/NZS CISPR 11)
• مطابق با مشخصات DeviceNet و آزموده‌شده از نظر انطباق توسط ODVA
