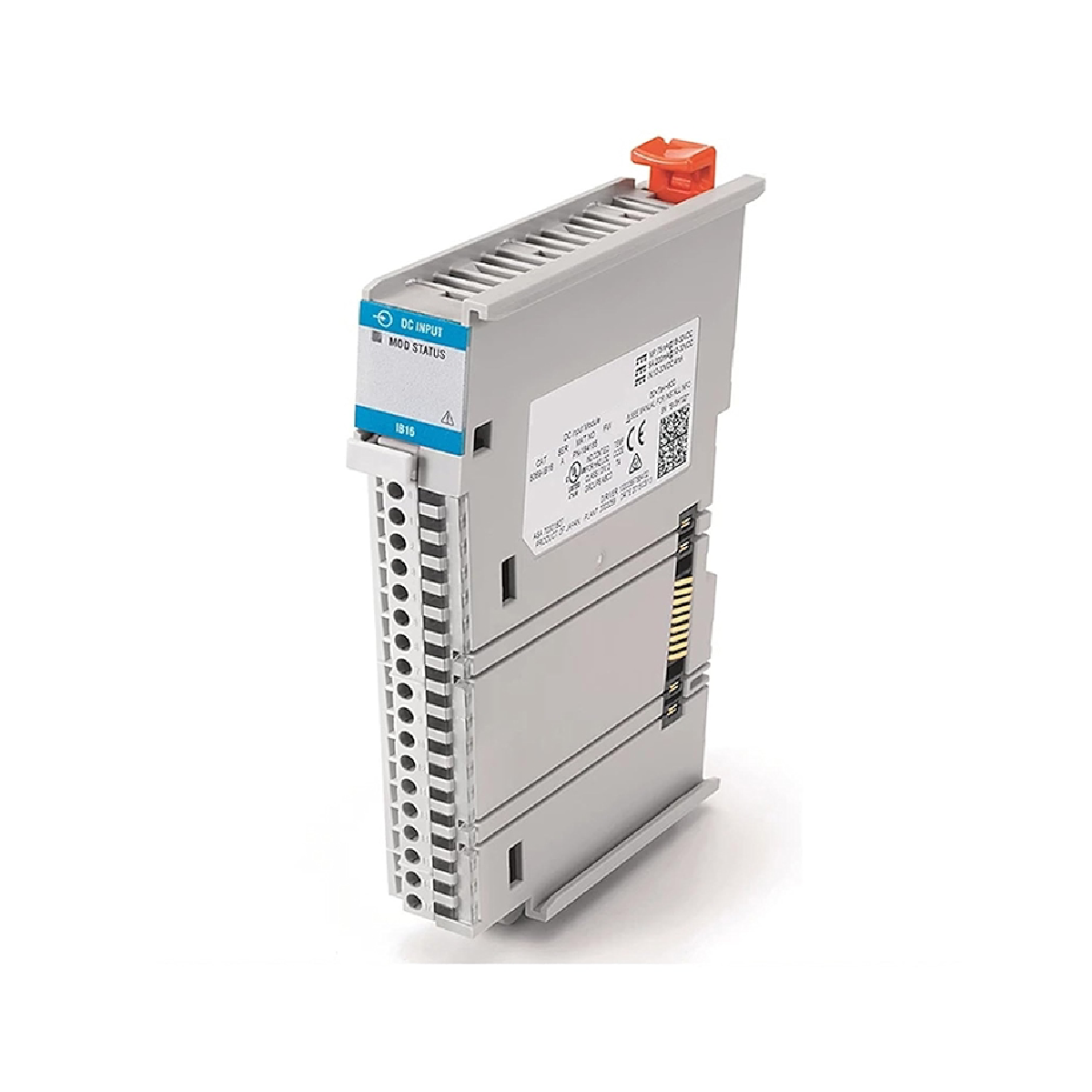

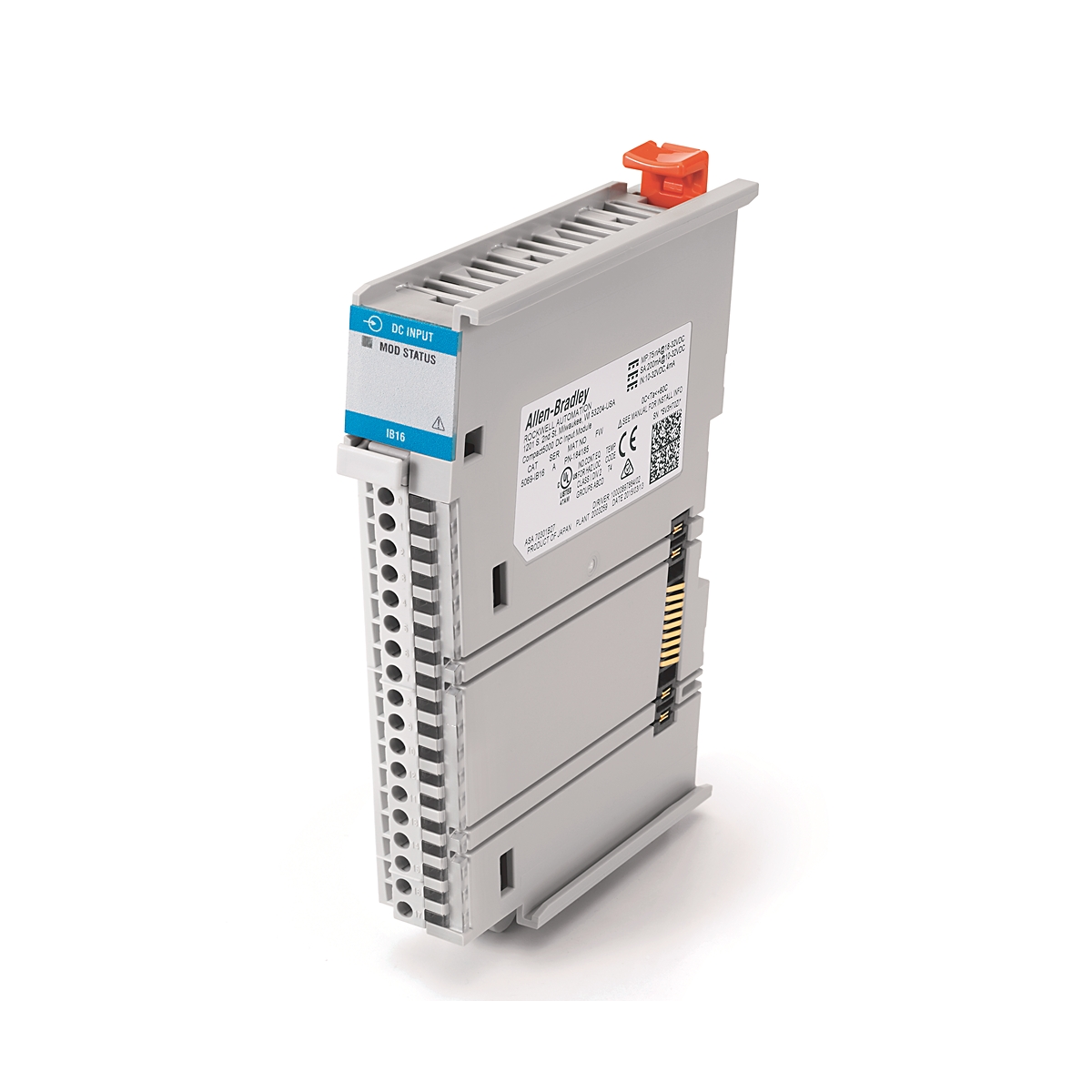

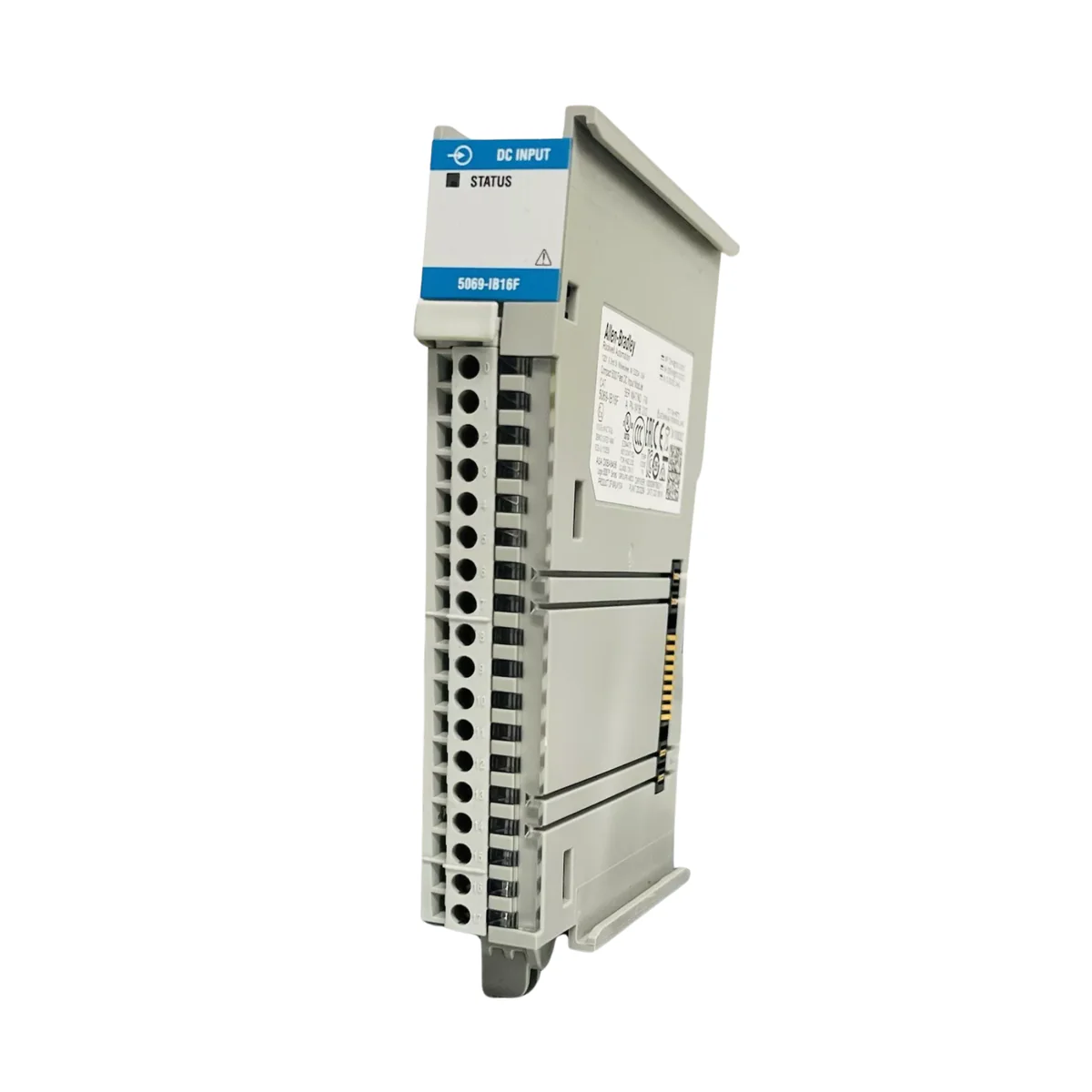

ماژول ورودی دیجیتال Compact 5000 مدل 5069-IB16 الن-بردلی

5069-IB16 یک ماژول ورودی دیجیتال DC با چگالی بالا از خانواده Allen-Bradley Compact 5000 I/O است. این ماژول برای اتصال به کنترلرهای CompactLogix 5380 و ControlLogix 5580 (از طریق EtherNet/IP راه دور) طراحی شده است. این ماژول با داشتن ۱۶ ورودی سینک، برای کاربردهای صنعتی پرسرعتی بهینه شده است که در آن‌ها زمان پاسخ سریع و تشخیص دقیق سیگنال برای عملکرد ماشین اهمیت حیاتی دارد.

مشخصات فنی کلیدی

قابلیت‌های اصلی

۱. پردازش پرسرعت

به‌عنوان بخشی از پلتفرم Compact 5000 I/O، 5069-IB16 در مقایسه با پلتفرم‌های قدیمی‌تر 1769 یا 1734، سرعت ارتباط ورودی/خروجی با بک‌پلین را به‌طور قابل‌توجهی افزایش می‌دهد. این ویژگی تضمین می‌کند که کنترلر تغییرات وضعیت ورودی را با کمترین تأخیر دریافت کند و دقت سنسورهای پرسرعت و علائم ثبت را بهبود دهد.

۲. طراحی ورودی سینک

این ماژول از معماری سینک استفاده می‌کند؛ یعنی برای دستگاه متصل، مسیری به سمت ترمینال مشترک منفی فراهم می‌کند. این رابط استاندارد برای سنسورهای فیلد «سورسینگ» (PNP) است.

۳. عیب‌یابی گسترده

5069-IB16 از قابلیت‌های پیشرفته عیب‌یابی برخوردار است. مهندسان می‌توانند از طریق Studio 5000 موارد زیر را پایش کنند:

• وضعیت ماژول: وضعیت اتصال بک‌پلین.

• وضعیت توان SA: تشخیص وجود توان در سمت فیلد.

• LEDهای وضعیت ورودی: نشانگرهای وضعیت سبز مجزا برای هر یک از ۱۶ کانال که در قسمت جلویی ماژول قرار دارند و امکان عیب‌یابی فیزیکی فوری را فراهم می‌کنند.

پرسش‌های متداول فنی

این ماژول از کدام ترمینال‌بلوک قابل‌جداشدن (RTB) استفاده می‌کند؟

5069-IB16 با ترمینال‌بلوک‌های ۱۸ پین 5069-RTB18-SCREW (نوع پیچی) یا 5069-RTB18-SPRING (نوع فشاری) سازگار است. توجه داشته باشید که RTBها معمولاً جدا از ماژول I/O فروخته می‌شوند.

آیا این ماژول از RIUP پشتیبانی می‌کند؟

بله. مانند سایر ماژول‌های Compact 5000 I/O، این ماژول از جداکردن و نصب در حالت روشن (RIUP) پشتیبانی می‌کند و به شما امکان می‌دهد ماژول را بدون خاموش‌کردن کل سیستم یا قطع سیم‌کشی فیلد تعویض کنید.

نیازمندی «توان SA» چیست؟

ماژول به توان سنسور/عملگر (SA) نیاز دارد که باید از طریق کنترلر یا توزیع‌کننده پتانسیل فیلد تأمین شود. این توان برای فراهم‌کردن ولتاژ ورودی‌ها و مدارهای سمت فیلد استفاده می‌شود.

راهنمای مهندسی و نصب

• روش سیم‌کشی: برای ورودی‌هایی که در معرض تداخل الکترومغناطیسی (EMI) زیاد هستند، از کابل شیلددار استفاده کنید. اطمینان حاصل کنید که ترمینال مشترک توان SA به‌درستی به ترمینال مشترک سنسور متصل شده باشد تا مدار کاملی ایجاد شود.

• تنظیمات فیلتر: تنظیمات فیلتر دیجیتال را در Studio 5000 تنظیم کنید تا «پرش کنتاکت» در کلیدهای محدودکننده مکانیکی حذف شود. برای سنسورهای مجاورتی پرسرعت، زمان فیلتر را روی حداقل مقدار (۰ ms) تنظیم کنید تا پالس‌های سریع ثبت شوند.

• مدیریت حرارتی: هنگام نصب ماژول‌های ۱۶ نقطه‌ای در کنار یکدیگر، اطمینان حاصل کنید که محفظه تهویه کافی داشته باشد. سری 5069 از خنک‌کاری همرفت طبیعی استفاده می‌کند و به حداقل ۵۰mm فاصله در بالا و پایین رک نیاز دارد.

مزایای مهندسی

5069-IB16 به‌دلیل بهره‌وری و قابلیت اطمینان خود مورد استقبال است. این ماژول با ارائه ۱۶ نقطه در قالبی بسیار باریک، امکان پیکربندی I/O با چگالی بالا را در تابلوهای کنترل کوچک فراهم می‌کند. عملکرد قطعی آن، این ماژول را به گزینه‌ای استاندارد برای معماری‌های مدرن Allen-Bradley تبدیل کرده است؛ معماری‌هایی که هدفشان همگام‌سازی I/O پرسرعت با CIP Motion یا منطق ایمنی پیچیده است.
