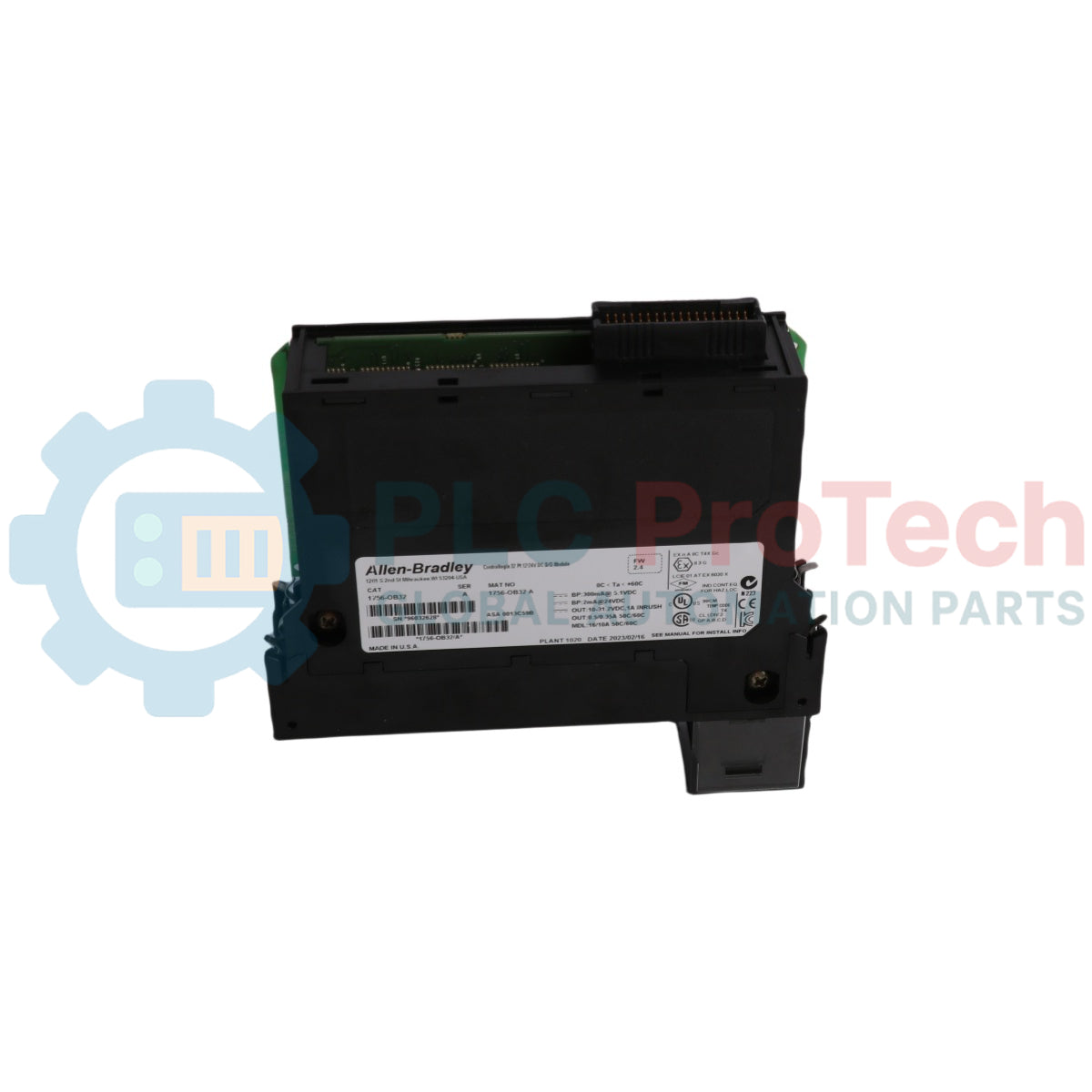

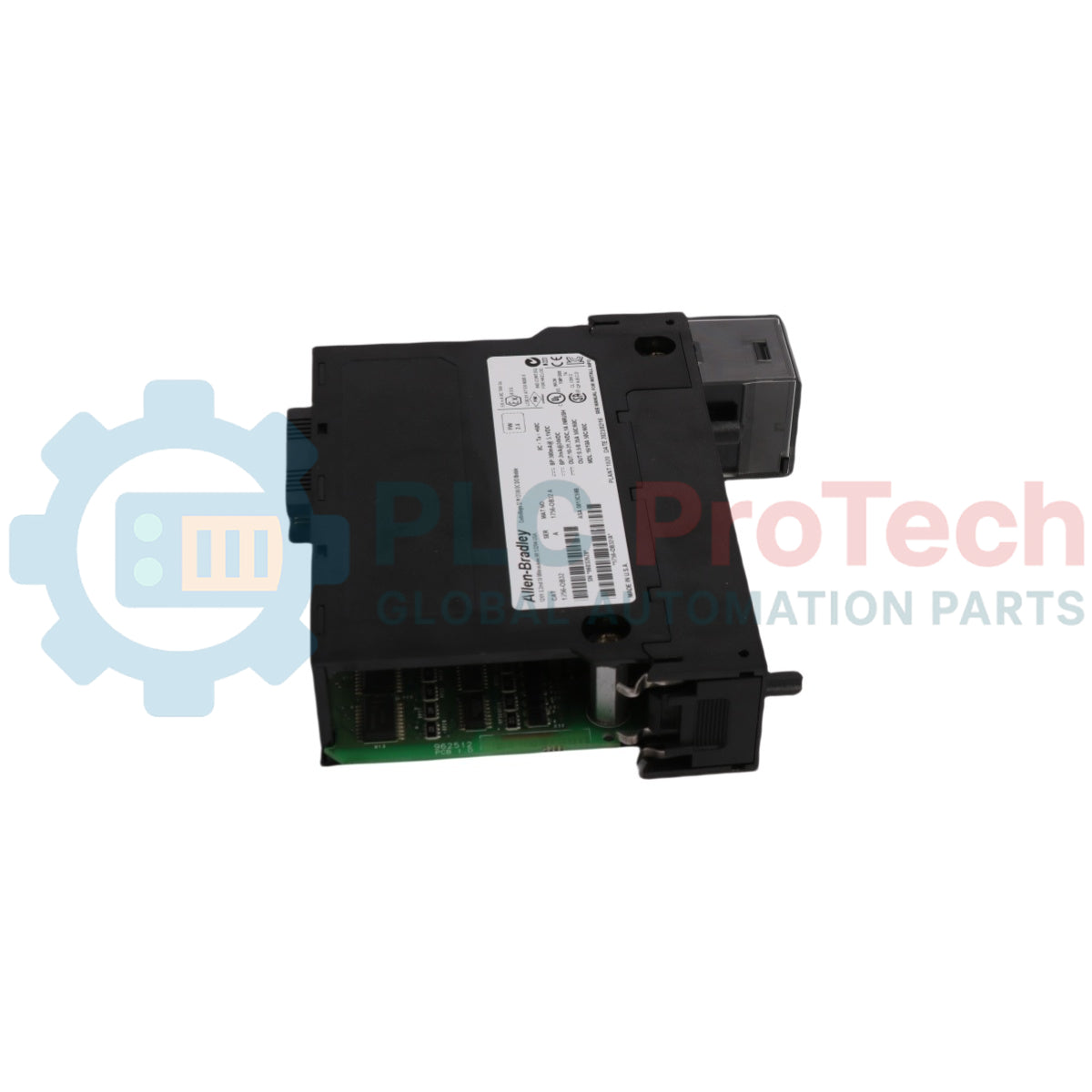

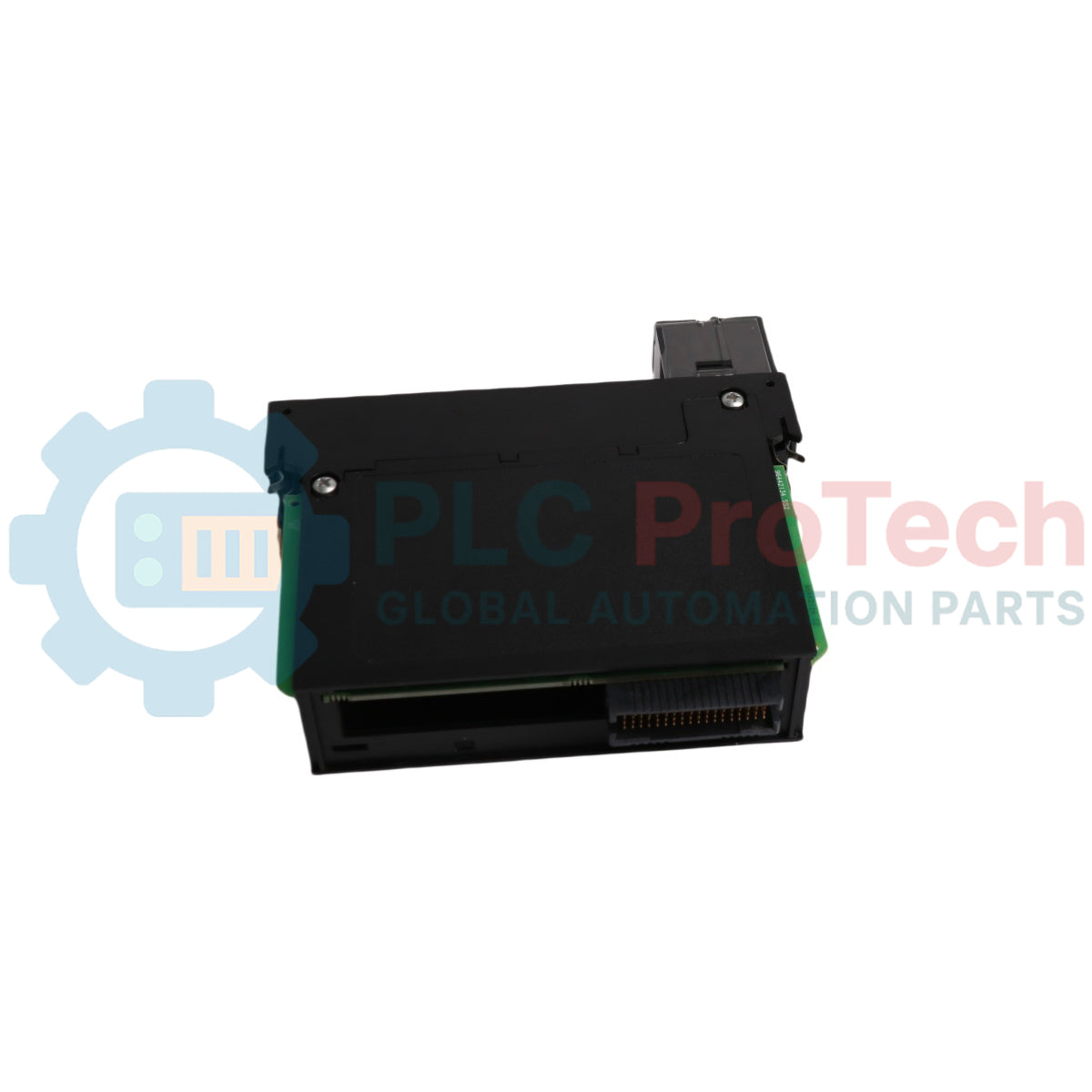

ماژول خروجی DC سی‌ودون‌نقطه‌ای ControlLogix آلن-برادلی مدل 1756-OB32

مروری بر محصول

۱۷۵۶-OB32 یک ماژول خروجی گسسته با چگالی بالا برای پلتفرم Allen-Bradley ControlLogix است. این ماژول در یک ماژول تک‌شکافی، ۳۲ خروجی سورسینگ ارائه می‌دهد که به دو گروه ایزوله ۱۶نقطه‌ای تقسیم شده‌اند. این ماژول با محدوده ۱۲/۲۴V DC کار می‌کند و برای راه‌اندازی شیرهای سلونوئیدی، رله‌ها و چراغ‌های نشانگر با چگالی بالا در سامانه‌های پیچیده اتوماسیون ایده‌آل است.

۱۷۵۶-OB32 برای عملکرد و قابلیت اطمینان بالا مهندسی شده است و زمان پاسخ بسیار سریعی دارد (معمولاً ۶۰ µs از خاموش به روشن) و از خروجی‌های زمان‌بندی‌شده پشتیبانی می‌کند؛ در نتیجه عملکرد هماهنگ در چارچوب زمان سیستم هماهنگ (CST) برای فرایندهای تولیدی حساس به زمان تضمین می‌شود.

پیکربندی فنی

۱۷۵۶-OB32 برای کنترل با چگالی بالا و مقاومت در برابر شرایط محیطی طراحی شده است:

• چگالی بالای نقاط: وجود ۳۲ نقطه در هر ماژول، نیاز به شاسی‌های کوچک‌تر و فضای کمتری در تابلو را امکان‌پذیر می‌کند.

• ایزولاسیون گروهی: خروجی‌ها در دو گروه ۱۶تایی چیده شده‌اند و ایزولاسیون پیوسته ۱۲۵V بین گروه‌ها را فراهم می‌کنند تا از تداخل متقابل یا مشکلات ناشی از منابع تغذیه متفاوت جلوگیری شود.

• عیب‌یابی قدرتمند: ماژول دارای حالت‌های خطای مجزا برای هر نقطه است (حفظ آخرین وضعیت، روشن یا خاموش) که رفتار قابل پیش‌بینی ماشین را هنگام بروز خطای پردازنده یا تغییر برنامه امکان‌پذیر می‌کند.

• پوشش محافظ: این ماژول برای محیط‌های سخت طراحی شده و الزامات  سطح شدت G3 (ISA 71.04) را برای جوهای خورنده برآورده می‌کند؛ بنابراین برای سایت‌های تصفیه فاضلاب، شیمیایی یا صنعتی سنگین مناسب است.

• کلیدگذاری الکترونیکی: کلیدگذاری قابل پیکربندی نرم‌افزاری تضمین می‌کند که نوع صحیح ماژول پیش از اجازه سیستم برای شروع کار، در شکاف قرار گرفته باشد.

مشخصات فنی

سؤالات متداول فنی

آیا این ماژول فیوز داخلی دارد؟

خیر. 1756-OB32 دارای فیوز داخلی نیست. برای محافظت از خروجی‌ها در برابر اتصال کوتاه یا اضافه‌جریان، اکیداً توصیه می‌شود از یک ماژول واسط فیوزدار (IFM) یا فیوزهای خارجی ترمینال‌بلوک استفاده کنید.

آیا می‌توانم از این ماژول برای راه‌اندازی بارهای با جریان هجومی زیاد استفاده کنم؟

ماژول از جریان هجومی  1 A به‌مدت 10 ms برای هر نقطه پشتیبانی می‌کند که در دمای 60 °C هر ۲ ثانیه قابل تکرار است. اگر بار شما از این مقدار بیشتر است (مانند موتورهای بزرگ DC)، باید از رله واسط استفاده کنید.

«جریان نشتی در حالت خاموش» چیست؟

حداکثر جریان نشتی  0.5 mA برای هر نقطه است. این موضوع هنگام راه‌اندازی بارهای با امپدانس بالا، مانند LEDهای کوچک یا ورودی‌های الکترونیکی حساس، اهمیت دارد؛ زیرا ممکن است حتی زمانی که خروجی از نظر فنی خاموش است، «کم‌نور» بمانند یا فعال باشند.

راهنمای مهندسی و نصب

کاهش ظرفیت حرارتی

هنگام طراحی تابلو، کاهش ظرفیت حرارتی را در نظر بگیرید. در دمای  50 °C (122 °F)، ماژول می‌تواند به‌ازای هر نقطه 0.5 A و در مجموع 16 A را تحمل کند. بااین‌حال، در دمای  60 °C (140 °F)، ظرفیت به 0.35 A برای هر نقطه و 10 A در مجموع کاهش می‌یابد. برای حفظ این حدود، مطمئن شوید محفظه تهویه کافی دارد.

سیم‌کشی و ترمینال‌گذاری

• ترمینال‌بلوک‌ها: به یک ترمینال‌بلوک قابل‌جداشدن ۳۶ پین (RTB) نیاز دارد؛ مشخصاً  1756-TBCH (گیره قفسه‌ای) یا  1756-TBSH (گیره فنری).

• سایز سیم: از سیم مسی مفتولی یا افشان 22–14 AWG با رده‌بندی حداقل ۱۰۵ °C استفاده کنید. برای اتصال‌های دوسیمه، از 22–16 AWG استفاده کنید.

• مشترک‌سازی: هر گروه ۱۶ نقطه، ترمینال‌های DC+ (VDC) و DC- (COM) اختصاصی خود را دارد. اگر هر ۳۲ نقطه استفاده می‌شوند، مطمئن شوید هر دو گروه برق‌دار هستند.

پیکربندی نرم‌افزار

در Studio 5000:

1. وضعیت‌های خطا/برنامه: نحوه واکنش خروجی‌ها را هنگام ورود PLC به «حالت برنامه» یا وقوع «خطای» ارتباطی پیکربندی کنید. مقدار پیش‌فرض «خاموش» است، اما در کاربردهای فرایندی پیوسته، اغلب از «حفظ آخرین وضعیت» استفاده می‌شود.

2. کدگذاری الکترونیکی: برای نگهداری آسان‌تر، روی «ماژول سازگار» تنظیم کنید؛ یا برای کاربردهای با امنیت بالا که تنها یک میان‌افزار/سری مشخص مجاز است، «تطابق دقیق» را انتخاب کنید.
