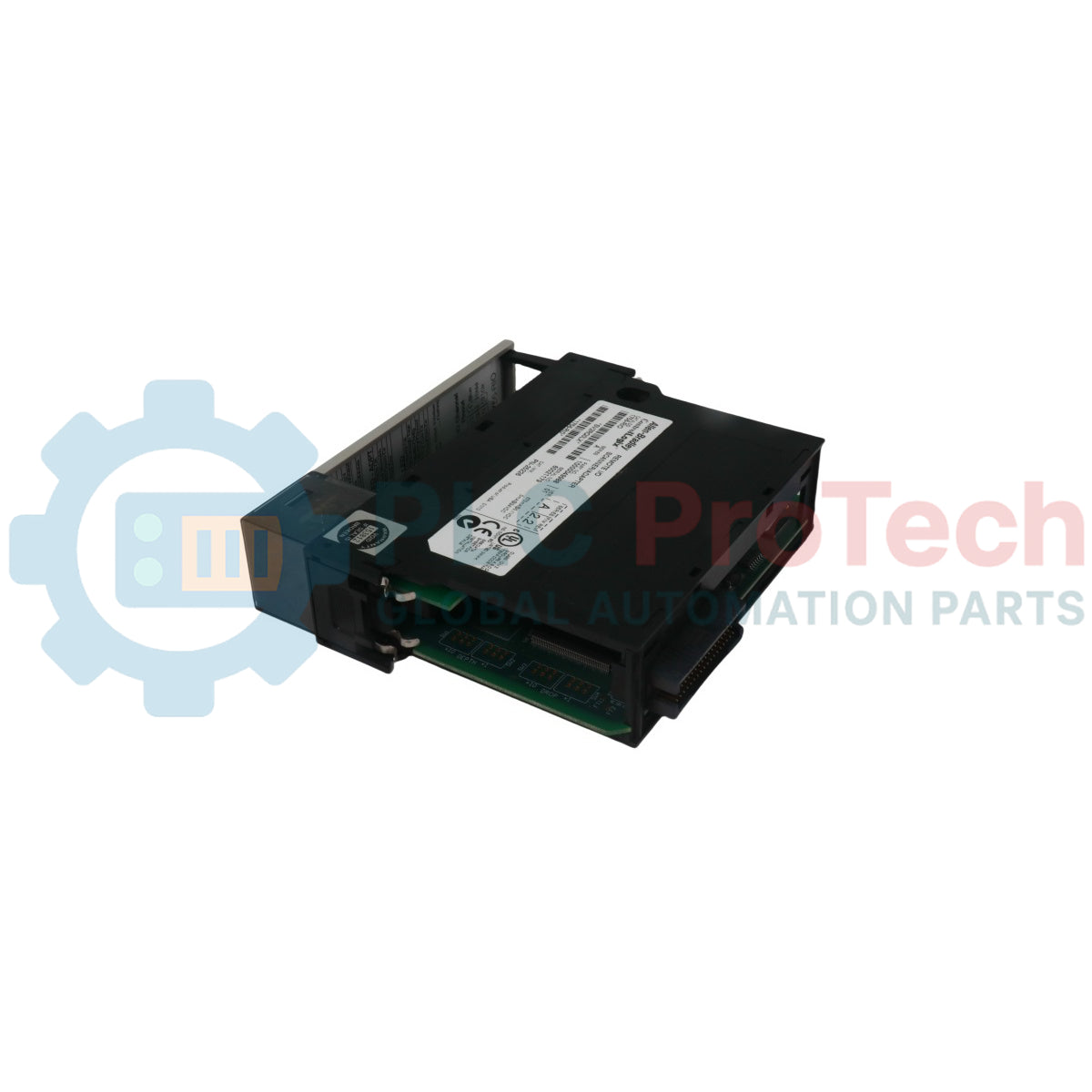

ماژول اسکنر ورودی/خروجی از راه دور ControlLogix مدل Allen-Bradley 1756-RIO

مروری بر محصول

ماژول 1756-RIO (1756RIO) یک اسکنر Remote I/O ControlLogix است که توسط Allen-Bradley برای پل زدن شبکه‌های قدیمی Remote I/O با کنترلرهای مدرن Logix توسعه یافته است. این ماژول امکان می‌دهد شاسی ControlLogix به عنوان اسکنر در شبکه‌های کلاسیک RIO عمل کند و مهاجرت بدون جایگزینی I/O نصب‌شده در میدان را ممکن می‌سازد. این ماژول از پیام‌رسانی انتقال بلوکی، تبادل داده گسسته و آدرس‌دهی رک که در معماری‌های قدیمی PLC استفاده می‌شود، پشتیبانی می‌کند. مهندسان این ماژول را در پالایشگاه‌ها، نیروگاه‌ها و سیستم‌های حمل و نقل مواد سنگین به کار می‌برند که ارتقاء مرحله‌ای باعث کاهش زمان توقف می‌شود. 1756-RIO زیرساخت نصب‌شده را حفظ می‌کند و در عین حال تبادل داده با سرعت بالا و یکپارچه‌سازی کنترل قطعی را فراهم می‌آورد.

پیکربندی فنی

1756-RIO به عنوان اسکنر Remote I/O در بک‌پلین ControlLogix عمل می‌کند. این ماژول با آداپتورهای قدیمی I/O از طریق کابل Remote I/O blue hose ارتباط برقرار می‌کند و از حالت‌های استاندارد آدرس‌دهی رک پشتیبانی می‌کند. این ماژول دستورالعمل‌های خواندن و نوشتن انتقال بلوکی را برای دستگاه‌های آنالوگ و هوشمند مدیریت می‌کند. سخت‌افزار از نرخ‌های انتقال داده قابل انتخاب و پیکربندی اندازه رک انعطاف‌پذیر پشتیبانی می‌کند. ماژول نقشه‌برداری ورودی و خروجی گسسته را مستقیماً در حافظه Logix انجام می‌دهد. همچنین از آدرس‌دهی جزئی رک پشتیبانی می‌کند که سازگاری با نصب‌های ترکیبی قدیمی را بهبود می‌بخشد. ارتباط بک‌پلین از طریق شاسی ControlLogix انجام می‌شود و نیاز به سخت‌افزار دروازه خارجی را حذف می‌کند.

مشخصات فنی

سؤالات متداول فنی

آیا 1756-RIO می‌تواند مستقیماً جایگزین اسکنر PLC-5 RIO شود؟
بله. این ماژول به عنوان اسکنر عمل می‌کند و با آداپتورهای Remote I/O موجود ارتباط برقرار می‌کند. نقشه‌برداری Logix باید پیکربندی شود.

آیا ماژول از دستورالعمل‌های انتقال بلوکی پشتیبانی می‌کند؟
بله. 1756-RIO از پیام‌رسانی خواندن و نوشتن انتقال بلوکی برای ماژول‌های آنالوگ و هوشمند پشتیبانی می‌کند.

چه نوع کابلی برای ارتباط Remote I/O لازم است؟
این ماژول از کابل استاندارد Remote I/O blue hose با توپولوژی زنجیره‌ای استفاده می‌کند.

آیا 1756-RIO با افزونگی ControlLogix سازگار است؟
بله. ماژول هنگام نصب در شاسی‌های آینه‌ای با پیکربندی یکسان از افزونگی پشتیبانی می‌کند.

راهنمای نصب مهندسی

مرحله ۱: تأیید بودجه توان شاسی

تأیید کنید که منبع تغذیه ControlLogix نیاز جریان 1756-RIO را پشتیبانی می‌کند. ماژول جریان بک‌پلین را از ۵.۱ ولت DC می‌کشد. قبل از نصب، بار کل شاسی را بررسی کنید تا از اضافه بار منبع تغذیه جلوگیری شود. رک‌های با چگالی بالا ممکن است به منبع تغذیه با ظرفیت بالاتر نیاز داشته باشند.

مرحله ۲: انتخاب محل اسلات مناسب

1756-RIO را در یک اسلات استاندارد ControlLogix نصب کنید. از قرار دادن ماژول در کنار ماژول‌های با حرارت بالا مانند خروجی‌های آنالوگ یا منابع تغذیه خودداری کنید. فاصله جریان هوا را در داخل شاسی برای عملکرد حرارتی پایدار حفظ کنید.

مرحله ۳: پیکربندی گره ماژول و نرخ باود

نرخ باود Remote I O را مطابق با آداپتورهای موجود تنظیم کنید. سرعت‌های پشتیبانی شده شامل ۵۷.۶ کیلوبیت بر ثانیه، ۱۱۵.۲ کیلوبیت بر ثانیه و ۲۳۰.۴ کیلوبیت بر ثانیه است. همه دستگاه‌ها در شبکه Remote I O باید از سرعت ارتباطی یکسان استفاده کنند.

مرحله ۴: آماده‌سازی سیم‌کشی کابل Remote I O

از کابل Remote I O با شیلد آبی تأیید شده استفاده کنید. فقط توپولوژی زنجیره‌ای (daisy chain) را پیاده‌سازی کنید. از سیم‌کشی ستاره‌ای یا حلقه‌ای استفاده نکنید. امپدانس کابل را در طول خط ثابت نگه دارید.

مرحله ۵: نصب ترمینیشن شبکه

مقاومت‌های ترمینیشن را در هر دو انتهای خط Remote I O نصب کنید. ترمینیشن نادرست باعث تلاش‌های مجدد ارتباطی و خطاهای رک می‌شود. قبل از اعمال برق، ترمینیشن را تأیید کنید.

مرحله ۶: پیکربندی آدرس‌دهی رک

آدرس‌دهی رک را با آداپتورهای قدیمی Remote I O مطابقت دهید. 1756-RIO از آدرس‌دهی رک کامل، نیم رک و ربع رک پشتیبانی می‌کند. پیکربندی نادرست باعث خطاهای نگاشت I O می‌شود.

مرحله ۷: اتصال زمین و شیلدینگ

سیم‌کشی شیلد کابل را فقط در یک نقطه به زمین شاسی متصل کنید. از اتصال‌های زمین متعدد خودداری کنید. کابل Remote I O را از موتور درایوها و سیم‌کشی ولتاژ بالا دور نگه دارید.

مرحله ۸: قرار دادن ماژول در شاسی

ماژول 1756-RIO را محکم در بک‌پلین قرار دهید. اطمینان حاصل کنید که قفل‌های بالا و پایین کاملاً درگیر شده‌اند. نشستن شل ممکن است باعث خطاهای ارتباطی متناوب در بک‌پلین شود.

مرحله ۹: روشن کردن و تشخیص اولیه

برق را به شاسی اعمال کنید. وضعیت LED ماژول را بررسی کنید. تأیید کنید که اسکنر وارد حالت اجرا می‌شود. شمارنده‌های ارتباطی و وضعیت رک را نظارت کنید.

مرحله ۱۰: راه‌اندازی و اعتبارسنجی

پیکربندی را از Studio 5000 دانلود کنید. نگاشت گسسته و پیام‌رسانی انتقال بلوک را اعتبارسنجی کنید. تأیید کنید که همه رک‌های Remote I O به درستی به‌روزرسانی می‌شوند. سیستم را برای تلاش‌های مجدد ارتباطی نظارت کنید.
