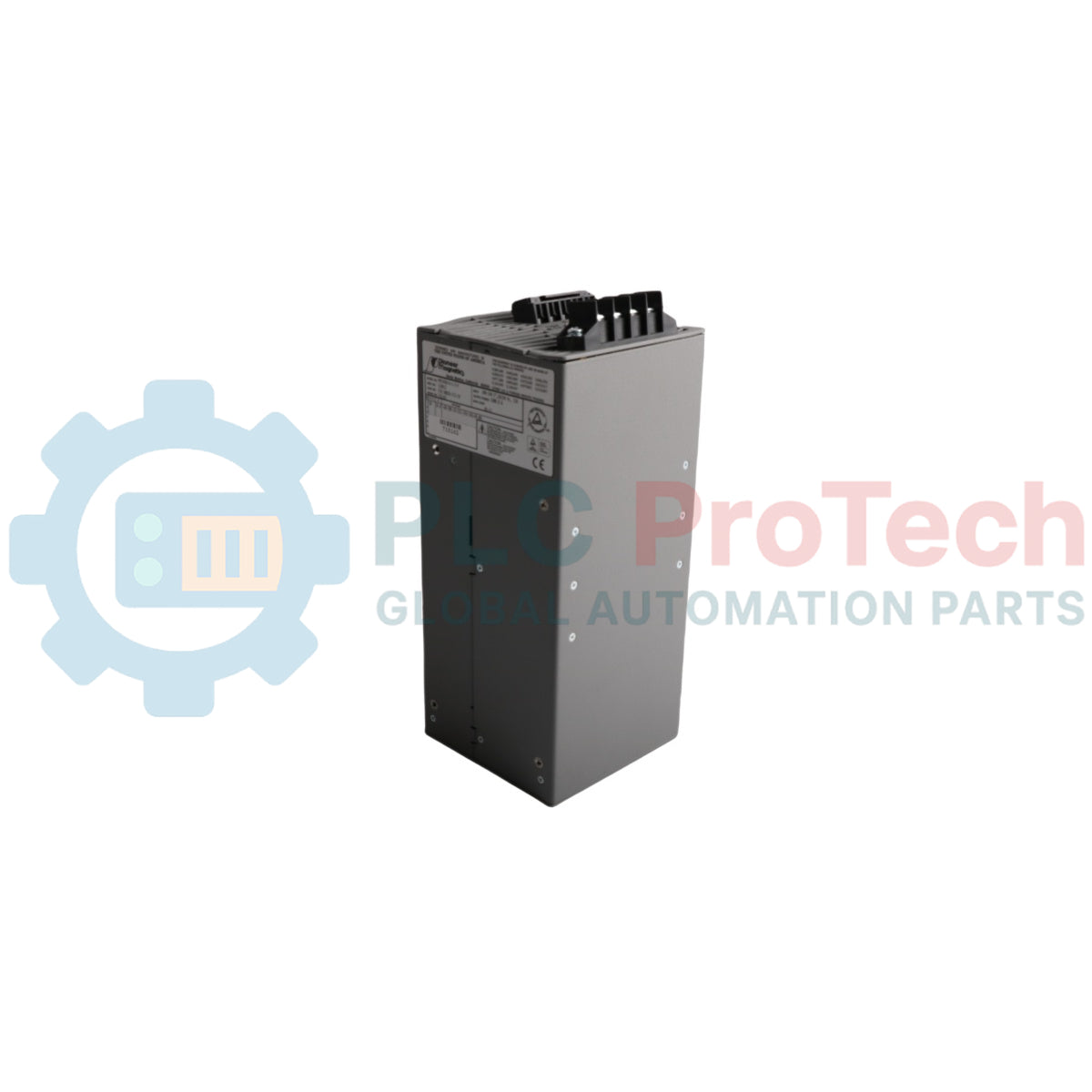

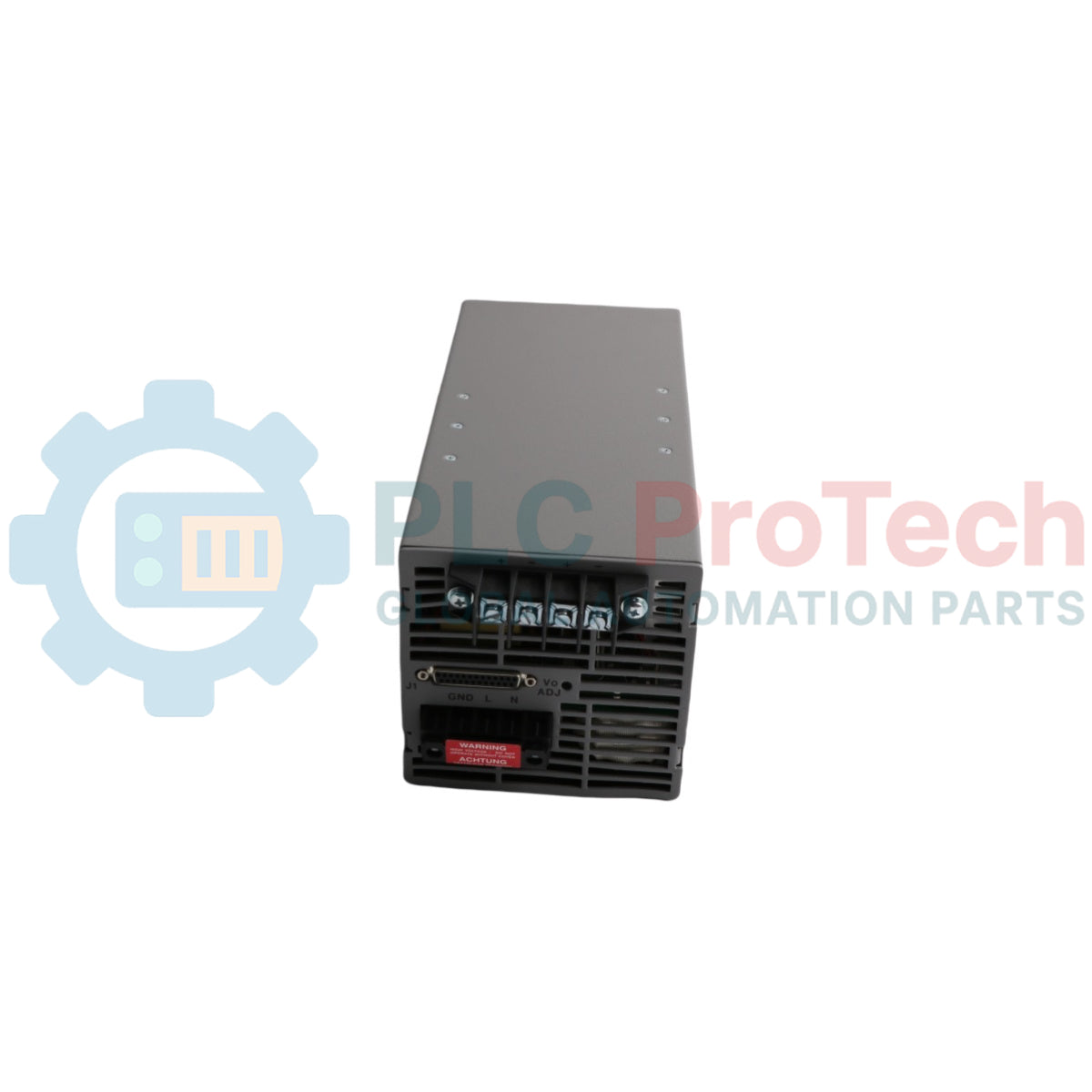

منبع تغذیه AC-DC PowerFactors آلن-برادلی مدل PM3398B-6-1-3-E 80026-172-24

Q: ولتاژ خروجی نامی چقدر است؟

منبع تغذیه ولتاژ خروجی تنظیمشده اسمی ۵۶ ولت DC را تأمین میکند.

Q: چه محدودهای از ولتاژ ورودی پشتیبانی میشود؟

این دستگاه ورودی AC تکفاز از ۹۰ تا ۲۶۴ ولت AC را میپذیرد.

Q: آیا ایزولاسیون خروجی فراهم شده است؟

بله. خروجی از نظر الکتریکی ایزوله است و میتوان آن را بهعنوان مرجع مثبت یا منفی در نظر گرفت.

Q: آیا دستگاه از حسگرش از راه دور پشتیبانی میکند؟

بله. جبرانسازی حسگر از راه دور افت کلی حلقه تا ۰٫۵ ولت را پشتیبانی میکند.

Q: از چه روش خنکسازی استفاده میشود؟

منبع تغذیه از سیستم خنکسازی هوای اجباری مستقل با یک فن داخلی استفاده میکند.

SKU PM3398B-6-1-3-E

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: PM3398B-6-1-3-E
کشور سازنده:ایالات متحده آمریکا
نوع محصول: منبع تغذیه
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 4990g
ابعاد: ۵ × ۵ × ۱۱٫۲۵ اینچ
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

PM3398B-6-1-3-E (Part Number: 80026-172-24) یک منبع تغذیه AC به DC فرانت‌اند ایزوله تک‌فاز با PFC است که برای کاربردهای کنترل و اتوماسیون صنعتی طراحی شده است. این دستگاه خروجی تنظیم‌شده ۵۶ ولت DC را با اصلاح ضریب توان و عملکردهای حفاظتی یکپارچه برای کارکرد قابل‌اعتماد در محیط‌های تجاری و صنعتی فراهم می‌کند.

Allen-Bradley PM3398B-6-1-3-E توان خروجی حداکثر ۱۵۰۰ وات را ارائه می‌دهد و از حس از راه دور، تنظیم ولتاژ، حفاظت در برابر اضافه‌جریان، حفاظت در برابر اضافه‌ولتاژ و حفاظت در برابر دمای بیش از حد پشتیبانی می‌کند. معماری خروجی ایزوله، ضمن حفظ جداسازی الکتریکی بین مدارهای ورودی و خروجی، انعطاف‌پذیری در انتخاب مرجع را فراهم می‌کند.

این منبع تغذیه که برای نصب روی تابلو طراحی شده است، از خنک‌کاری اجباری با هوا بهره می‌برد و برای سیستم‌های اتوماسیونی که به برق DC پایدار برای کنترلرها، درایوها، سیستم‌های ورودی/خروجی، تجهیزات ارتباطی و تجهیزات الکترونیکی صنعتی مرتبط نیاز دارند، مناسب است.

ویژگی‌ها

منبع تغذیه فرانت‌اند ایزوله تک‌فاز با PFC
توان نامی خروجی ۱۵۰۰ وات
خروجی نامی ۵۶ ولت DC
جریان خروجی ۲۶٫۸ آمپر
ورودی با اصلاح ضریب توان
محدوده ورودی یونیورسال ۹۰ تا ۲۶۴ ولت AC
قابلیت حس از راه دور
تنظیم ولتاژ خروجی
حفاظت در برابر اضافه‌جریان
حفاظت در برابر اضافه‌ولتاژ
حفاظت در برابر دمای بیش از حد
خنک‌کاری اجباری با هوای مستقل
طراحی خروجی ایزوله
گزینه سیگنال قطع برق
گزینه حفاظت محدودکننده جریان
گزینه فیوز داخلی تعبیه‌شده

کاربردها

سیستم‌های کنترل PLC و DCS
تابلوهای اتوماسیون صنعتی
تجهیزات کنترل فرایند
سیستم‌های کنترل حرکت
کابینت‌های ارتباطی
سیستم‌های اتوماسیون کارخانه
تجهیزات آزمون و اندازه‌گیری
مجموعه‌های توزیع توان
سیستم‌های کنترل ماشین‌آلات OEM

اطلاعات سفارش

مدل	شماره قطعه

PM3398B-6-1-3-E

80026-172-24

مشخصات فنی

عمومی	مشخصات
تولیدکننده	Allen-Bradley
تولیدکننده اصلی	Pioneer Magnetics
مدل	PM3398B-6-1-3-E
نوع محصول	منبع تغذیه AC-DC
توان نامی	1500 W
کشور مبدأ	ایالات متحده
وزن	۱۱ پوند
ابعاد	۵ × ۵ × ۱۱٫۲۵ اینچ

مشخصات ورودی	مشخصات
محدوده ولتاژ ورودی	۹۰ تا ۲۶۴ ولت AC
فاز ورودی	تک‌فاز
فرکانس ورودی	۴۷ تا ۶۳ هرتز
ضریب توان	۰٫۹۹ در بار کامل
جریان هارمونیک	مطابق با IEC 555-2
زمان نگه‌داری	۳۰ میلی‌ثانیه از قطع ورودی AC تا کاهش خروجی از ۴۲ ولت در بار کامل

مشخصات خروجی	مشخصات
ولتاژ نامی خروجی	۵۶ ولت DC
جریان خروجی	۲۶٫۸ آمپر
محدوده تنظیم ولتاژ	+۵٪ تا ۱۰٪- ولتاژ نامی
توان خروجی	1500 W
ایزولاسیون	خروجی ایزوله است و می‌تواند نسبت به قطب مثبت یا منفی مرجع‌دهی شود
تنظیم بار	خط: +/-0.1٪؛ بار: +/-0.1٪
پایداری ولتاژ	+/-0.1٪ برای 24 ساعت پس از گرم‌شدن 30 دقیقه‌ای
جبران‌سازی حس از راه دور	افت کلی حلقه تا 0.5 V
ریپل و نویز	حداکثر 1٪؛ پهنای‌باند محدودشده به 20 مگاهرتز
تأخیر روشن‌شدن	حداکثر 1 ثانیه پس از اعمال AC
تأخیر خاموش‌شدن	عملکرد در ولتاژ بزرگ‌تر یا مساوی 180 VAC

حفاظت	مشخصات
حفاظت در برابر اضافه‌ولتاژ	62.5 V +/-1 V
حفاظت در برابر اضافه‌جریان	گزینه محدودکننده جریان موجود است
حفاظت در برابر افزایش دما	خاموش‌شدن و راه‌اندازی مجدد خودکار پس از خنک‌شدن
سیگنال قطع برق	اختیاری
تشخیص افت ولتاژ	اختیاری

مشخصات محیطی	مشخصات
دمای کار	0 درجه سانتی‌گراد تا +50 درجه سانتی‌گراد در بار کامل
دمای نگهداری	-55 درجه سانتی‌گراد تا +85 درجه سانتی‌گراد
کاهش توان بر اساس دما	2.5٪ به ازای هر درجه سانتی‌گراد بالاتر از +50 درجه سانتی‌گراد
رطوبت	0٪ تا 95٪ بدون میعان
ارتفاع	تا ارتفاع 8000 فوت؛ کاهش توان 75 وات به ازای هر 1000 فوت بالاتر از 4000 فوت
ارتعاش	دامنه دوبرابر 0.02 اینچ، از 5 تا 27 هرتز؛ دامنه دوبرابر 0.10 اینچ، از 17 تا 500 هرتز
شوک	نیم‌سینوسی 5 G، به مدت 11 میلی‌ثانیه

انطباق	مشخصات
ایمنی	طراحی‌شده مطابق UL1950، CSA22.2 شماره 950
EMC	طراحی‌شده مطابق FCC کلاس B
مصونیت	طراحی‌شده مطابق EN50082 سطح A
استاندارد محیطی	طراحی‌شده مطابق EN60950

اتصالات/رابط‌ها

پین کانکتور	عملکرد
پایانه ورودی AC	ورودی AC تک‌فاز (90 تا 264 VAC)
پایانه خروجی DC	خروجی تنظیم‌شده 56 VDC
حس از راه دور +	حس ولتاژ مثبت از راه دور
حس از راه دور -	حس ولتاژ منفی از راه دور
سیگنال قطع برق	خروجی وضعیت کلکتور باز اختیاری
تشخیص افت ولتاژ	خروجی وضعیت اختیاری
کانکتور DB25	اتصال رابط سیگنال اختیاری

راهنمای نصب

دستگاه را داخل یک محفظه کنترل تجاری یا صنعتی نصب کنید.
دمای محیط را زیر 50 درجه سانتی‌گراد و رطوبت نسبی را زیر 95٪ نگه دارید.
مسیر جریان هوا از فن خنک‌کننده داخلی را مسدود نکنید.
از سخت‌افزار نصب با عمق نفوذ بیش از 3/32 اینچ استفاده نکنید.
پیش از اعمال برق AC، تمام سیم‌کشی‌های ورودی و خروجی را بررسی کنید.
هادی‌هایی با سطح مقطع مناسب به پایانه‌های ورودی و خروجی متصل کنید.
هنگامی که در بار به جبران ولتاژ نیاز است، از پایانه‌های حسگر از راه دور استفاده کنید.
پیش از اتصال بارهای حساس، ولتاژ خروجی را با ولت‌متر دیجیتال تأیید کنید.
برای پشتیبانی از خنک‌کاری با هوای اجباری، تهویه کافی محفظه را فراهم کنید.
هنگام اتصال سیم‌کشی خروجی DC، قطبیت را رعایت کنید.

انطباق و گواهی‌ها

استاندارد
UL1950
CSA22.2 شماره 950
FCC کلاس B
EN50082 سطح A
EN60950

FAQ

ولتاژ خروجی نامی چقدر است؟

منبع تغذیه ولتاژ خروجی تنظیم‌شده اسمی ۵۶ ولت DC را تأمین می‌کند.

چه محدوده‌ای از ولتاژ ورودی پشتیبانی می‌شود؟

این دستگاه ورودی AC تک‌فاز از ۹۰ تا ۲۶۴ ولت AC را می‌پذیرد.

آیا ایزولاسیون خروجی فراهم شده است؟

بله. خروجی از نظر الکتریکی ایزوله است و می‌توان آن را به‌عنوان مرجع مثبت یا منفی در نظر گرفت.

آیا دستگاه از حسگرش از راه دور پشتیبانی می‌کند؟

بله. جبران‌سازی حسگر از راه دور افت کلی حلقه تا ۰٫۵ ولت را پشتیبانی می‌کند.

از چه روش خنک‌سازی استفاده می‌شود؟

منبع تغذیه از سیستم خنک‌سازی هوای اجباری مستقل با یک فن داخلی استفاده می‌کند.
