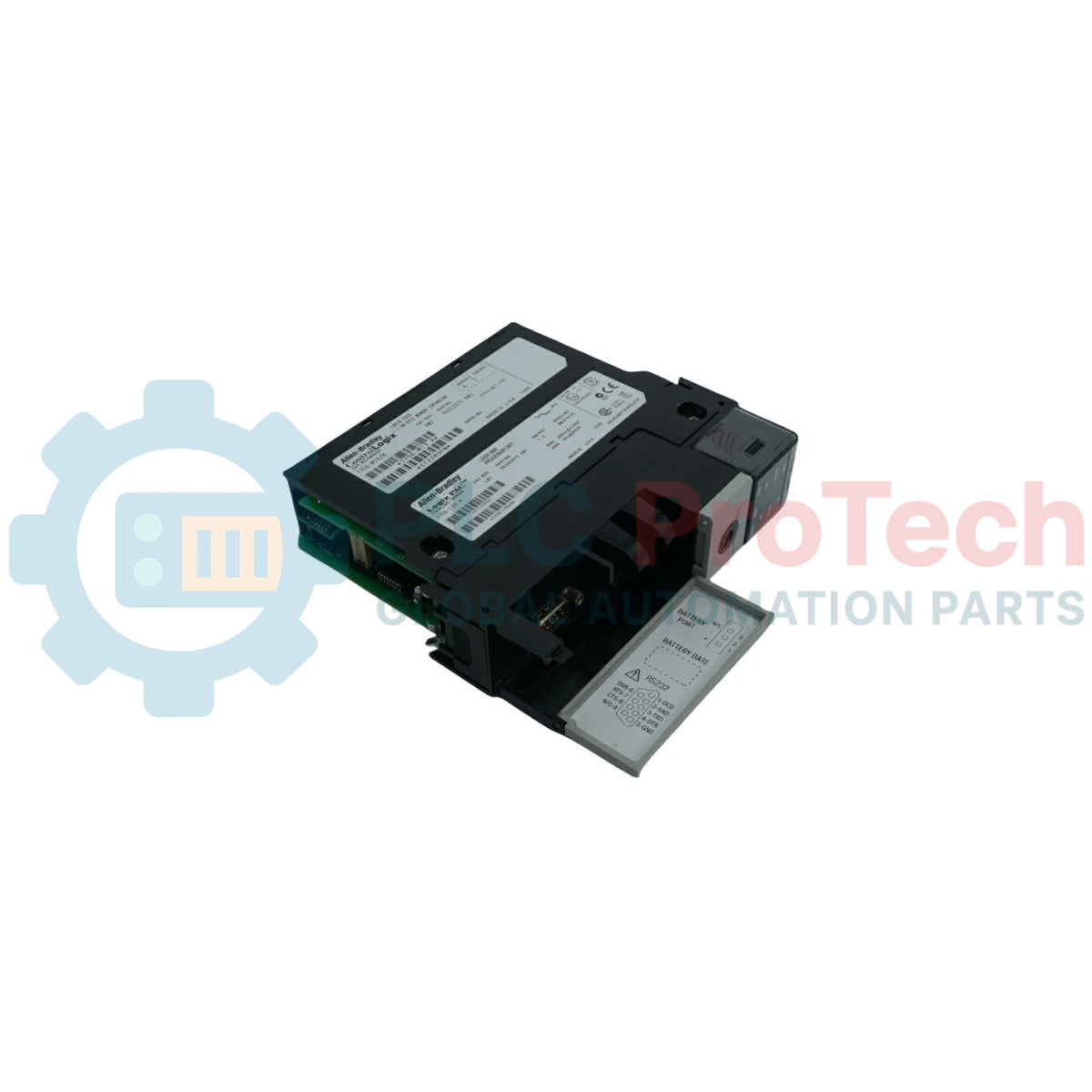

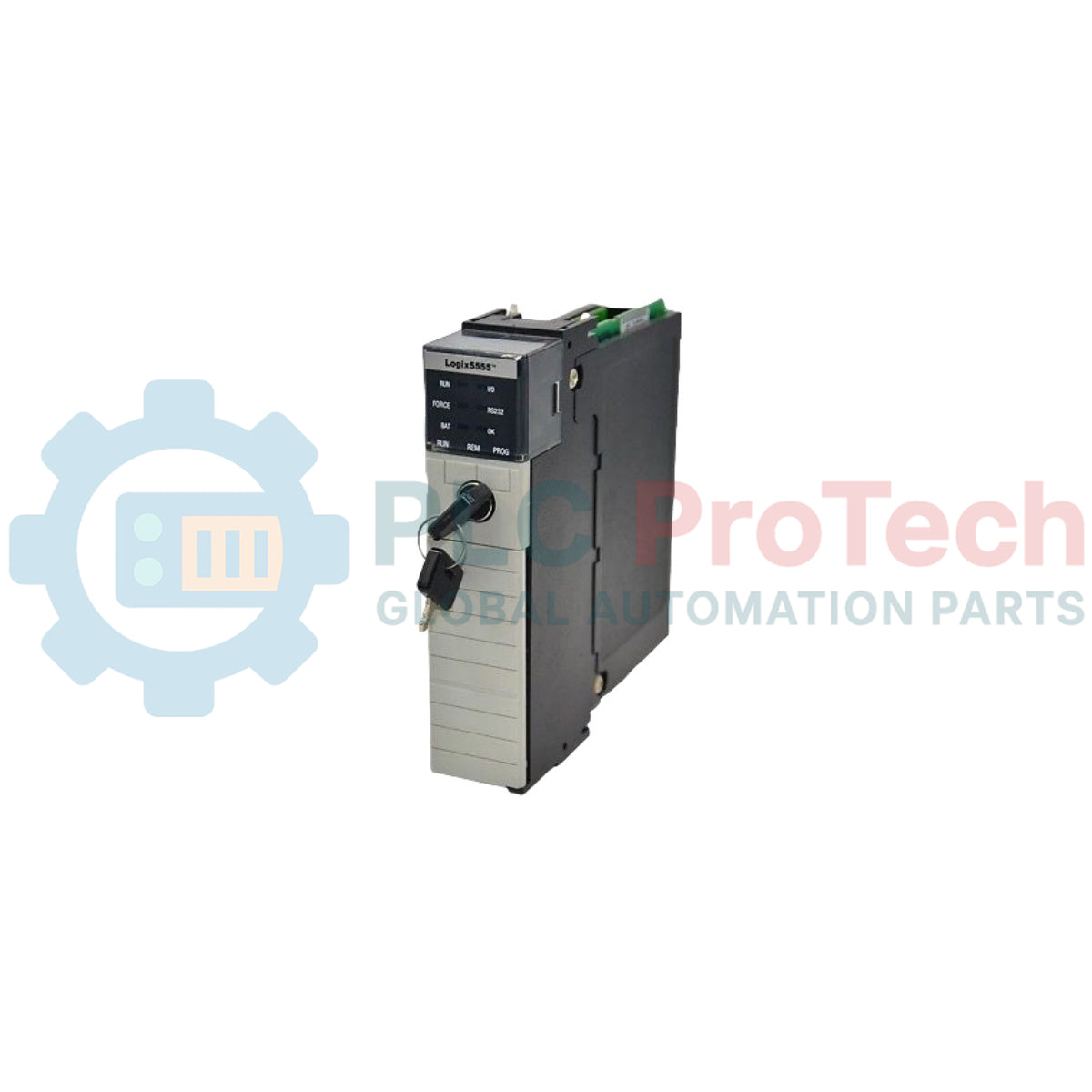

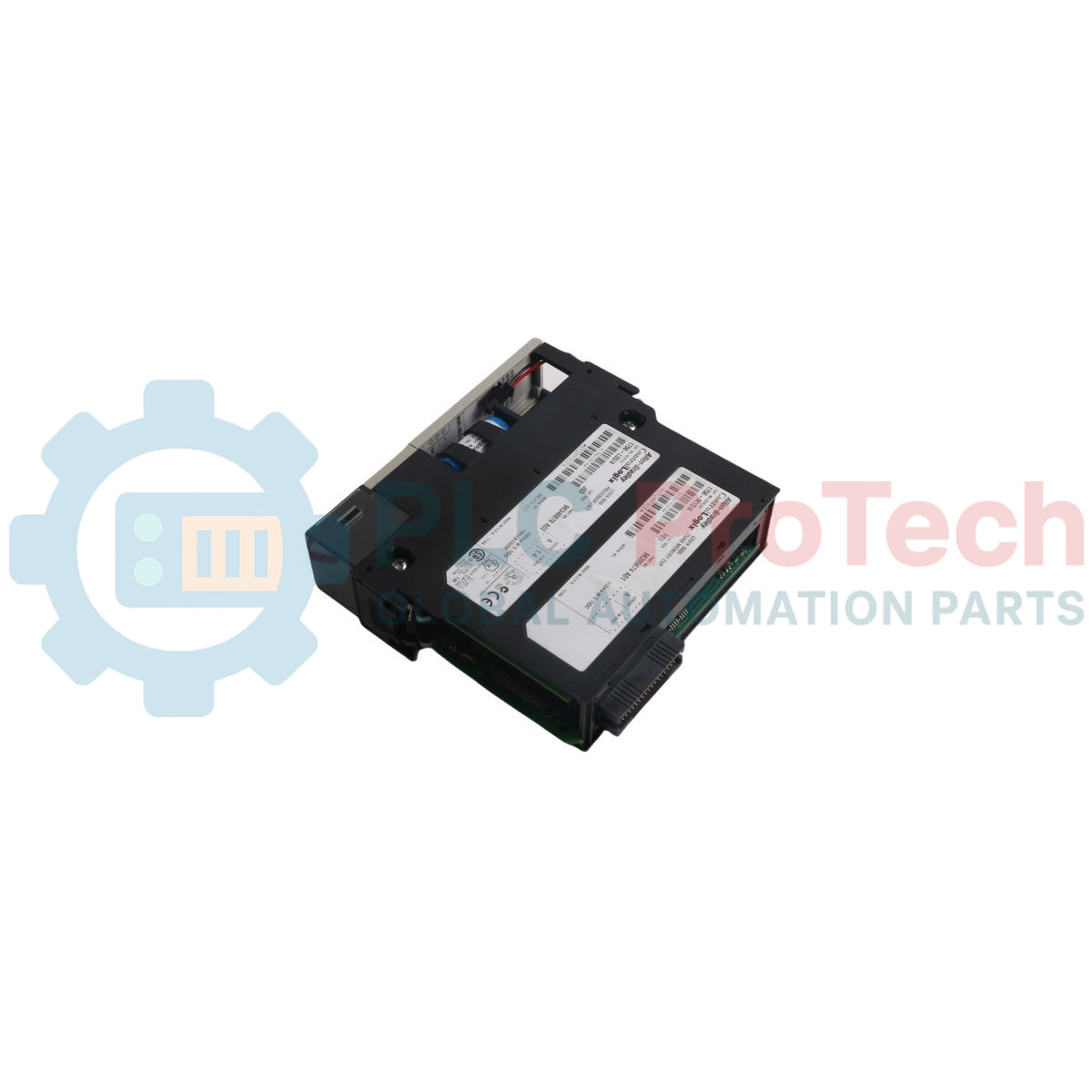

پردازنده Allen-Bradley ControlLogix 5555 مدل 1756-L55M14 با ظرفیت ۱٫۵ مگابایت

مروری بر محصول و میراث رایانش صنعتی

1756-L55M14 (1756L55M14) یک واحد پردازش مرکزی قدرتمند و مقاوم در خانواده ControlLogix 5555 است. این واحد برای مدیریت وظایف کنترلی پیچیده در دوران نخست معماری یکپارچه طراحی شده و میان اتوماسیون قدیمی و سیستم‌های مدرن مبتنی بر اترنت پل می‌زند. این کنترلر با برخورداری از 1.5 MB حافظه کاربر، برای کاربردهای متوسط تا بزرگ‌مقیاس که به ثبت گسترده داده‌ها، محاسبات پیچیده ممیز شناور و حرکت هماهنگ نیاز دارند، ایدئال است. 1756-L55M14 از طراحی حافظه ماژولار (M14) استفاده می‌کند و اجرای قابل‌اعتماد برنامه‌ها را در صنایعی از مونتاژ خودرو تا بسته‌بندی دارویی با حجم بالا امکان‌پذیر می‌سازد.

معماری سخت‌افزار و سازوکار حافظه

1756-L55M14 یک پردازنده مبتنی بر شاسی است که یک اسلات را در رک 1756 ControlLogix اشغال می‌کند. معماری آن برای اجرای قطعی منطق و ارتباط پرسرعت با گذرگاه پشتی طراحی شده است.

• حافظه کاربر (1.5 MB): پسوند «M14» ماژول حافظه غیرفرّار نصب‌شده را مشخص می‌کند. این ظرفیت امکان ذخیره‌سازی حجم قابل‌توجهی از منطق برنامه و تگ‌ها را فراهم می‌کند.

• ذخیره‌سازی غیرفرّار: با ماژول‌های حافظه توسعه‌ای 1756-M1, -M2, and -M3 سازگار است. برای پشتیبان‌گیری دائمی، از باتری‌های لیتیومی 1756-BA1 یا 1756-BA2 برای حفظ محتویات RAM فرّار هنگام قطع برق پشتیبانی می‌کند.

• سیستم‌عامل چندوظیفه‌ای: از چندین وظیفه با اولویت‌های مختلف، شامل وظایف پیوسته، دوره‌ای و مبتنی بر رویداد، پشتیبانی می‌کند و تضمین می‌کند حلقه‌های کنترلی حیاتی به‌دلیل ارتباطات پس‌زمینه با تأخیر مواجه نشوند.

• رابط سریال: دارای درگاه داخلی RS-232 (DF1/DH-485) است که اتصال مستقیم برای برنامه‌نویسی محلی، ارتباط با HMI یا ارتباط مودمی را امکان‌پذیر می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

تفاوت پردازنده‌های 1756-L55 با پردازنده‌های جدیدتر 1756-L6x چیست؟

سری 1756-L55 از یک ماژول حافظه جداگانه فیزیکی، مانند M14، استفاده می‌کند که روی برد پردازنده نصب می‌شود، درحالی‌که سری 1756-L6x (5560) دارای حافظه یکپارچه روی برد است. L55 همچنین برای حفظ RAM به باتری متکی است، درحالی‌که مدل‌های جدیدتر از ماژول‌های ذخیره انرژی (ESM) و فلش داخلی استفاده می‌کنند.

چگونه چراغ LED «Solid Red OK» را روی این پردازنده خاموش کنم؟

چراغ قرمز ثابت OK معمولاً نشان‌دهنده یک خطای سخت‌افزاری غیرقابل‌بازیابی است. بااین‌حال، می‌توانید با قطع و وصل برق و انجام بازنشانی کارخانه، از طریق خارج کردن باتری و اتصال کوتاه پایانه‌های باتری روی پردازنده (در حالت قطع بودن برق)، حافظه را پاک کنید. اگر پس از نصب مجدد میان‌افزار چراغ قرمز همچنان روشن بماند، ممکن است دستگاه به تعمیر سخت‌افزاری نیاز داشته باشد.

آیا 1756-L55M14 با جدیدترین نسخه Studio 5000 سازگار است؟

سری 1756-L55 تا RSLogix 5000 version 16 پشتیبانی می‌شود. این سری با نسخه 17 یا بالاتر، ازجمله Studio 5000، سازگار نیست. برای سازگاری با نرم‌افزارهای مدرن، مهاجرت به سری 1756-L7x یا L8x ضروری است.

رویه‌های مهندسی و نصب

• نگهداری باتری: باتری 1756-BA1 باید سالانه تعویض شود. اگر LED با عنوان «BATT» روشن شود، تقریباً دو هفته برای تعویض باتری فرصت دارید؛ در غیر این صورت، برنامه موجود در RAM فرّار هنگام چرخه قطع و وصل برق از بین می‌رود.

• مدیریت میان‌افزار: اطمینان حاصل کنید نسخه میان‌افزار، برای مثال v15 یا v16، با نسخه RSLogix 5000 مورد استفاده در پروژه مطابقت داشته باشد. عدم تطابق میان‌افزار مانع ورود پردازنده به حالت «Run» می‌شود.

• تخلیه الکترواستاتیکی (ESD): هنگام کار با 1756-L55M14، به‌ویژه هنگام نصب یا خارج کردن ماژول حافظه M14، همیشه از مچ‌بند ESD استفاده کنید. مدارهای داخلی CMOS به الکتریسیته ساکن بسیار حساس‌اند و ممکن است در اثر تخلیه‌های نامرئی برای همیشه آسیب ببینند.

مزایای مهندسی

1756-L55M14 همچنان یکی از اجزای حیاتی برای نگهداری سیستم‌های قدیمی است. رویکرد حافظه ماژولار آن امکان ارتقاهای آسان را فراهم می‌کند؛ یک پردازنده «M12» را می‌توان تنها با تعویض کارت حافظه به «M14» ارتقا داد. این پردازنده با پشتیبانی از مجموعه کامل دستورالعمل‌های Logix5000، ازجمله نمودارهای تابع ترتیبی (SFC) و متن ساخت‌یافته، قابلیت‌های کنترلی پیشرفته‌ای ارائه می‌دهد که در زمان خود بسیار جلوتر از عصرشان بودند. برای تأسیساتی که به‌دنبال حفظ نصب‌های موجود ControlLogix بدون پذیرش ریسک بازنگری کامل سیستم کنترل هستند، 1756-L55M14 توازن مناسبی میان ظرفیت حافظه و قابلیت اطمینان اثبات‌شده صنعتی فراهم می‌کند.
