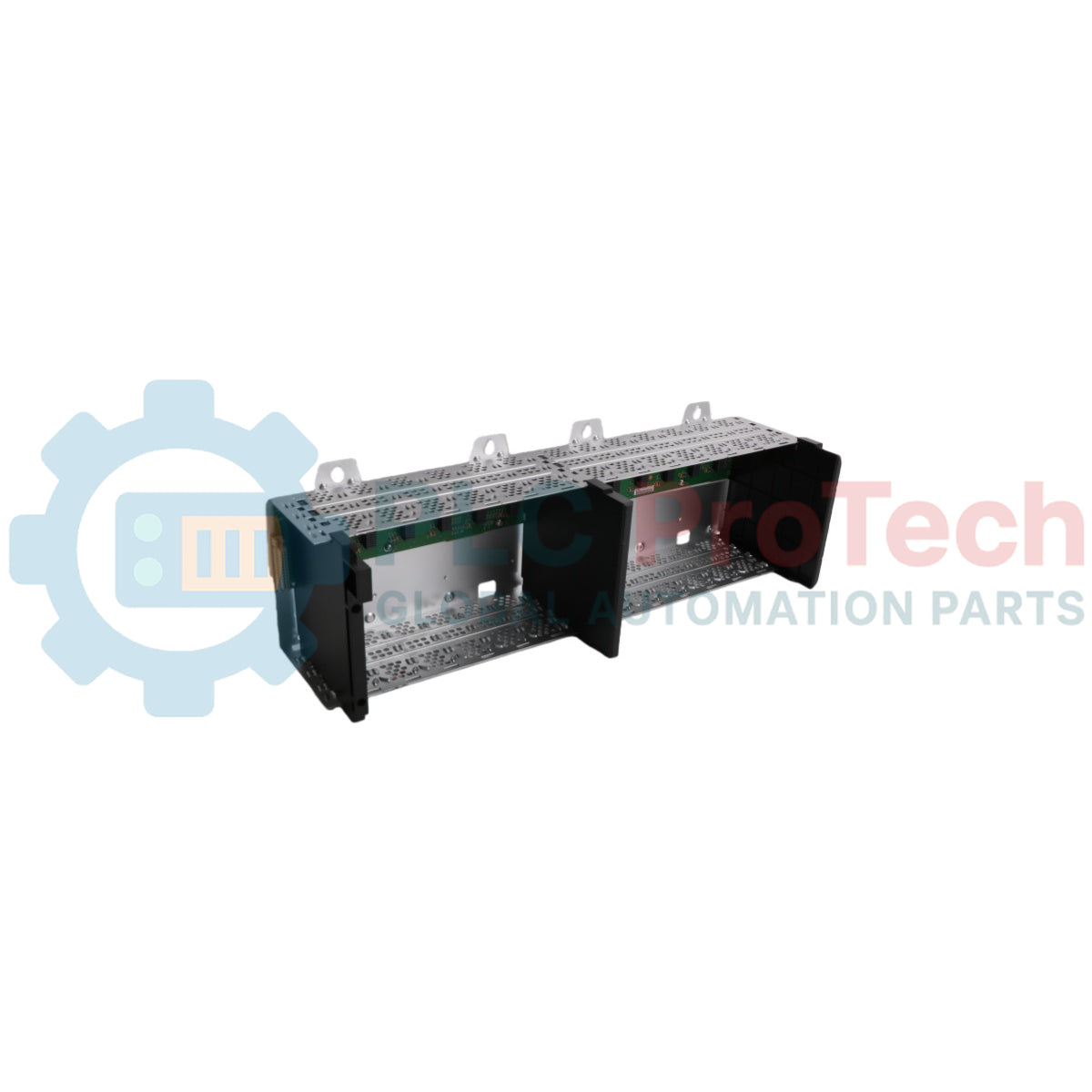

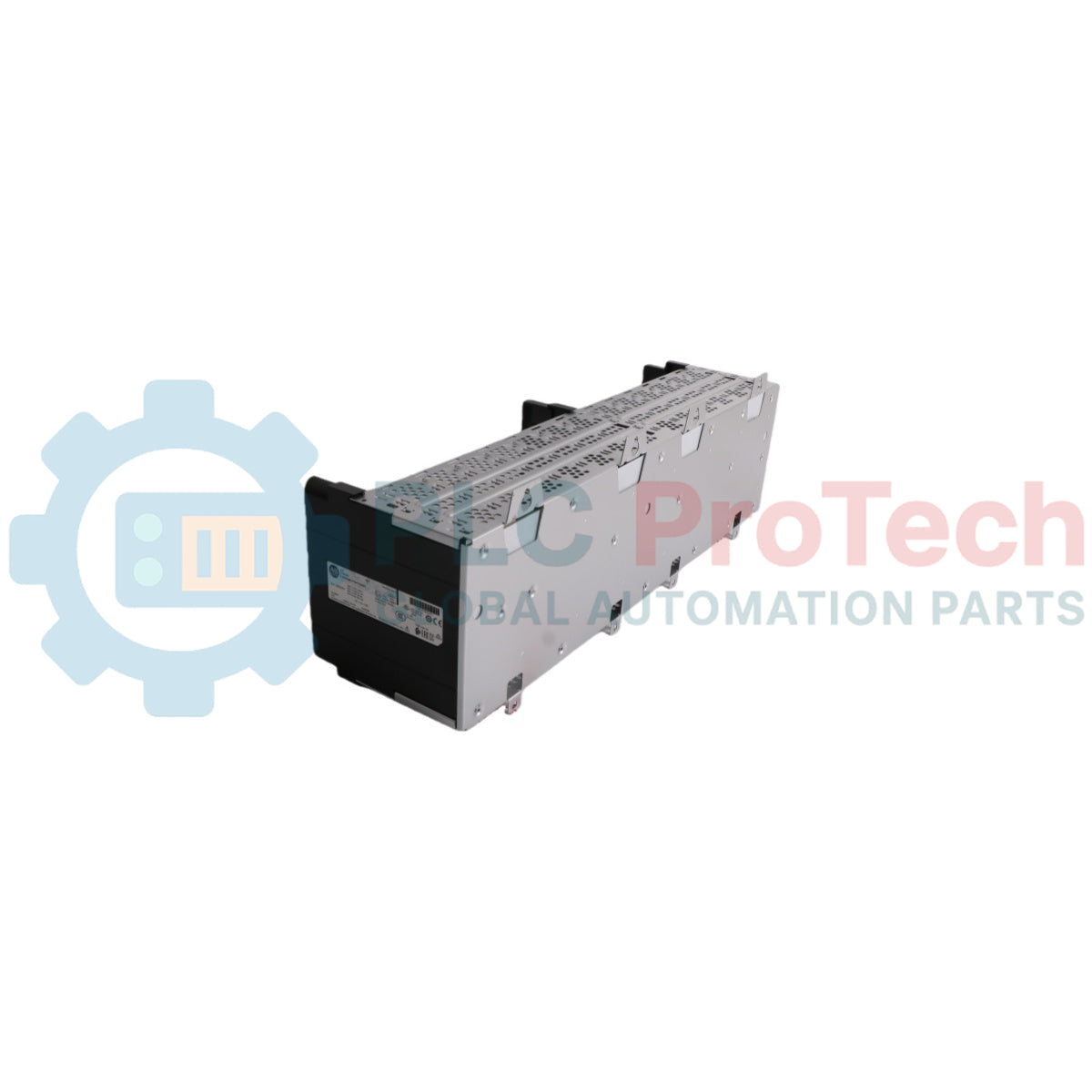

شاسی/رک ۱۳ اسلات Allen-Bradley ControlLogix مدل 1756-A13

مروری بر محصول و زیرساخت اصلی

 1756-A13 (1756A13) یک شاسی مستحکم و صنعتی است که برای فراهم‌کردن ستون فیزیکی و الکتریکی سیستم ControlLogix طراحی شده است. این شاسی با داشتن ۱۳ اسلات برای یکپارچه‌سازی ماژولار، پردازنده‌ها، ماژول‌های ورودی/خروجی و پل‌های ارتباطی سیستم را در خود جای می‌دهد و از طریق بک‌پلین ControlLogix تبادل داده پرسرعت را امکان‌پذیر می‌کند.  1756-A13 برای محیط‌های اتوماسیون بزرگ‌مقیاس، مانند کارخانه‌های مونتاژ خودرو و تأسیسات پیچیده کنترل فرایند، مهندسی شده است؛ محیط‌هایی که در آن‌ها به ورودی/خروجی با چگالی بالا و چندین مسیر ارتباطی در یک رک نیاز است. طراحی ماژولار آن امکان پیکربندی انعطاف‌پذیر سیستم را فراهم می‌کند و تضمین می‌کند توان و داده به‌طور قابل‌اعتماد میان همه اجزای نصب‌شده توزیع شوند.

معماری سخت‌افزار و عملکرد بک‌پلین

 1756-A13 به‌عنوان یک بک‌پلین غیرفعال عمل می‌کند؛ یعنی منطق و هوشمندی در ماژول‌ها قرار دارد، در حالی که شاسی مسیر ارتباطی پرسرعت (باس) و توزیع توان را فراهم می‌کند.

• تراکم اسلات: ۱۳ اسلات عمومی که می‌توانند هر ترکیبی از کنترلرها، ماژول‌های ورودی/خروجی یا ماژول‌های شبکه ControlLogix را در خود جای دهند.

• باس پرسرعت: بک‌پلین یک مسیر داده قطعی فراهم می‌کند و امکان استفاده از مدل‌های داده تولیدکننده/مصرف‌کننده را می‌دهد که پهنای باند شبکه را بهینه می‌کنند.

• سازگاری با منبع تغذیه: برای نصب منابع تغذیه استاندارد 1756، مانند 1756-PA72, 1756-PB72، در سمت چپ طراحی شده است؛ این منابع سپس ولتاژ تنظیم‌شده را به هر ۱۳ اسلات توزیع می‌کنند.

• ساختار مستحکم: برای تحمل ارتعاشات صنعتی و انبساط حرارتی ساخته شده است و حتی در شرایط سخت کاری، اتصال الکتریکی پایدار را تضمین می‌کند.

مشخصات فنی

پرسش‌های متداول فنی

آیا می‌توانم چند پردازنده را در یک شاسی 1756-A13 نصب کنم؟

بله. یکی از نقاط قوت اصلی معماری ControlLogix، پردازش چندگانه است. می‌توانید چند CPU را در یک 1756-A13 نصب کنید تا وظایف مختلفی را مدیریت کنند؛ برای مثال، یکی برای ایمنی، یکی برای حرکت و دیگری برای منطق استاندارد، در حالی که همگی از ماژول‌های ورودی/خروجی و ارتباطی مشترک استفاده می‌کنند.

آیا استفاده از «پرکننده‌های اسلات» برای اسلات‌های خالی ضروری است؟

اگرچه برای عملکرد الکتریکی کاملاً ضروری نیست، استفاده از پرکننده‌های اسلات 1756-N2 به‌شدت توصیه می‌شود. این قطعات از کانکتورهای بک‌پلین در برابر گردوغبار و ذرات زائد محافظت می‌کنند و به حفظ جریان هوای مناسب برای خنک‌سازی ماژول‌های فعال کمک می‌کنند.

شاسی چگونه اتصال زمین را مدیریت می‌کند؟

 1756-A13 به پیچ‌های اتصال زمین اختصاصی مجهز است. اتصال شاسی به زیرپنل با استفاده از یک تسمه ارت با سطح تماس زیاد بسیار مهم است تا از ایجاد نویز روی بک‌پلین جلوگیری شود؛ نویزی که می‌تواند به خطاهای متناوب ارتباطی منجر شود.

پروتکل‌های مهندسی و نصب

• نصب شاسی:  1756-A13 باید به‌صورت افقی نصب شود. نصب عمودی می‌تواند مانع خنک‌سازی طبیعی همرفتی ماژول‌ها شود و به ایجاد نقاط داغ موضعی و خرابی زودهنگام سخت‌افزار بینجامد.

• گشتاور بستن منبع تغذیه: هنگام نصب منبع تغذیه در سمت چپ شاسی، مطمئن شوید پیچ‌های نصب با گشتاور 1.13 Nm (10 lb-in)‌ محکم شده‌اند. شل‌بودن منبع تغذیه می‌تواند باعث ایجاد قوس الکتریکی در پین‌های توان بک‌پلین شود.

• هم‌راستاسازی ماژول: هنگام قرار دادن ماژول‌ها در ۱۳ اسلات، از راهنماهای بالا و پایین استفاده کنید. هرگز ماژول را با فشار وارد نکنید؛ اگر ماژول به‌نرمی در جای خود حرکت نمی‌کند، پین‌های خم‌شده روی بک‌پلین یا کانکتور ماژول را بررسی کنید.
