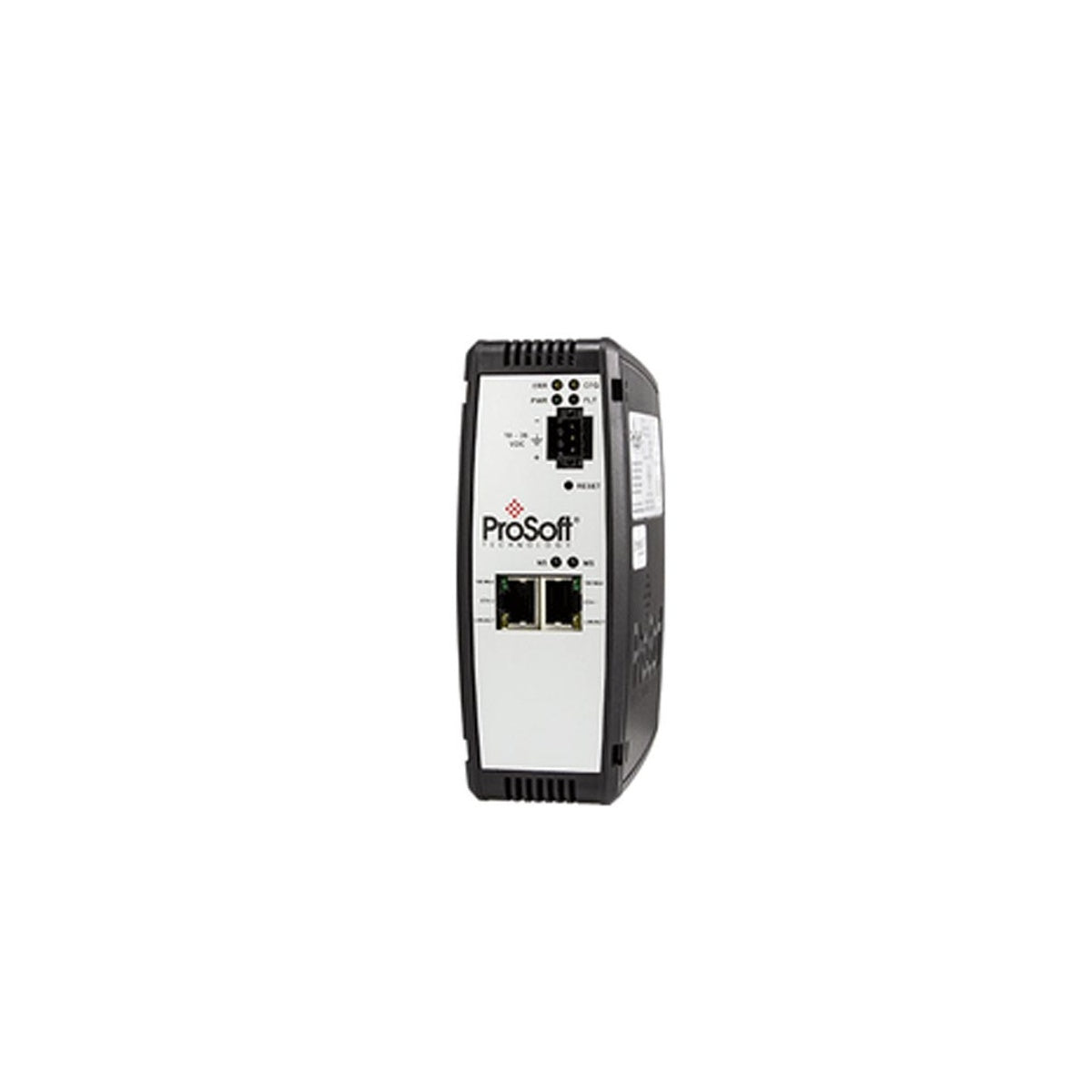

گیت‌وی EtherNet/IP به Modbus TCP/IP شرکت پروسافت PLX32-EIP-MBTCP

مروری بر محصول و ابزار پل‌زدن بین پروتکل‌ها

‏PLX32-EIP-MBTCP (PLX32EIPMBTCP) یک درگاه صنعتی پربازده است که برای تسهیل تبادل یکپارچه داده بین شبکه‌های EtherNet/IP و Modbus TCP/IP طراحی شده است. این ماژول که توسط ProSoft Technology برای اکوسیستم Allen-Bradley مهندسی شده، به‌عنوان پلی حیاتی برای یکپارچه‌سازی مستقیم دستگاه‌های متنوع کف کارخانه—مانند کنتورهای برق، درایوها و رایانه‌های جریان—با سیستم‌های کنترلی مبتنی بر Logix عمل می‌کند. این درگاه دارای دو پورت اترنت مستقل است که به هر پروتکل اجازه می‌دهد در زیرشبکه‌ای مجزا قرار گیرد. این مزیت معماری، نیاز به مسیریابی پیچیده NAT یا تغییر نشانی‌های IP دستگاه‌ها را از بین می‌برد و ضمن کاهش زمان و هزینه راه‌اندازی در پروژه‌های زیرساختی بزرگ‌مقیاس، امنیت و سازمان‌دهی دقیق شبکه را حفظ می‌کند.

معماری سخت‌افزار و مدیریت داده

‏PLX32-EIP-MBTCP برای مدیریت داده‌های حجیم ساخته شده و از پایگاه‌داده داخلی با ظرفیت حداکثر ۱۰٬۰۰۰ رجیستر ۱۶بیتی پشتیبانی می‌کند. این قابلیت امکان تجمیع مجموعه‌داده‌های گسترده از چندین دستگاه Modbus را در یک رابط EtherNet/IP فراهم می‌کند.

• پشتیبانی چندپروتکلی: سازگار با طیف گسترده‌ای از کنترلرهای قدیمی و جدید Allen-Bradley، از جمله ControlLogix (CLX)، CompactLogix (CMPLX)، SLC و MicroLogix.

• ایزولاسیون دو پورت: دو پورت اترنت کاملاً مجزا از نظر فیزیکی، انتقال امن داده بین زیرشبکه‌ها را ممکن می‌کنند؛ برای مثال، بین یک شبکه اختصاصی دستگاه‌های Modbus و شبکه سازمانی/PLC.

• بازیابی پس از خرابی: یک شکاف کارت SD داخلی امکان ذخیره فایل‌های پیکربندی را فراهم می‌کند. در صورت خرابی سخت‌افزار، ماژول را می‌توان با تعویض کارت، فوراً جایگزین و پیکربندی کرد.

• یکپارچه‌سازی ساده: شامل پروفایل افزونه EDS (AOP) داخلی برای Studio 5000 است که یکپارچه‌سازی با کشیدن و رها کردن و تولید خودکار تگ‌ها را امکان‌پذیر می‌کند.

مشخصات فنی

پرسش‌های متداول فنی یکپارچه

قابلیت «اولویت‌بندی داده» چگونه عملکرد سیستم را بهبود می‌دهد؟

‏PLX32-EIP-MBTCP امکان برقراری چندین اتصال I/O با PLC را فراهم می‌کند. با اختصاص فاصله‌های زمانی درخواست بسته (RPI) متفاوت به مجموعه‌داده‌های مشخص، مهندسان می‌توانند داده‌های کنترلی پرسرعت (RPI کم) را در اولویت قرار دهند و در عین حال اجازه دهند داده‌های وضعیت غیرحیاتی با تناوب کمتری به‌روزرسانی شوند و پهنای باند شبکه بهینه شود.

آیا می‌توان ماژول را در برابر تغییرات پیکربندی غیرمجاز ایمن کرد؟

بله. در ماژول‌هایی با نسخه میان‌افزار 1.04 یا بالاتر، می‌توان از یک کلید فیزیکی ماژول برای قفل‌کردن پیکربندی استفاده کرد تا از تغییرات راه دور از طریق رابط وب یا نرم‌افزار پیکربندی جلوگیری شود.

چه نوع پیام‌هایی از Allen-Bradley پشتیبانی می‌شوند؟

این درگاه هم از PCCC (برای ارتباط با SLC و PLC5 قدیمی) و هم از CIP (برای پیام‌رسانی مدرن مبتنی بر Logix) پشتیبانی می‌کند و سازگاری کامل با نسل‌های قدیمی‌تر سراسر خط تولید Allen-Bradley را تضمین می‌کند.

پروتکل‌های مهندسی و نصب

• پیکربندی زیرشبکه: هنگام استفاده از قابلیت دوپورت، اطمینان حاصل کنید که پورت 1 و پورت 2 به زیرشبکه‌های IP متفاوتی اختصاص داده شده‌اند؛ برای مثال، 192.168.1.x و 10.0.0.x. اتصال هر دو پورت به یک سوئیچ فیزیکی یکسان در همان زیرشبکه می‌تواند باعث طوفان پخشی یا خطاهای حلقه بازگشت شود.

• اتصال به زمین و ارت: از ترمینال اختصاصی GND روی کانکتور برق سه‌موقعیتی استفاده کنید. در محیط‌های پرنویز و نزدیک درایوهای فرکانس متغیر (VFD)، اطمینان حاصل کنید که ریل DIN به‌درستی به زمین مرکزی کارخانه متصل شده باشد تا یکپارچگی رجیسترهای ۱۶بیتی در برابر تداخل الکترومغناطیسی (EMI) حفظ شود.

• مدیریت حرارتی: این واحد برای کارکرد تا 70 درجه سلسیوس دارای رتبه‌بندی است. بااین‌حال، برای دستیابی به بیشترین طول عمر، حداقل 25 mm فضای خالی در بالا و پایین ماژول در نظر بگیرید تا خنک‌سازی با همرفت طبیعی درون محفظه تسهیل شود.

مزایای مهندسی

‏PLX32-EIP-MBTCP به‌دلیل زمان چرخه دستورالعمل کم و ظرفیت اتصال بالا متمایز است و از حداکثر 5 اتصال سرور کلاس 3 پشتیبانی می‌کند. توانایی آن برای عمل هم‌زمان به‌عنوان کلاینت Modbus (Master) و سرور Modbus (Slave)، انعطاف‌پذیری بی‌نظیری فراهم می‌کند. چه در حال مهاجرت از سیستم‌های قدیمی Modbus RTU از طریق مبدل‌های TCP باشید و چه در حال اتصال ابزار دقیق هوشمند جدید به یک رک ControlLogix، سری ProSoft PLX32 راهکاری «تنظیم کن و فراموش کن» ارائه می‌دهد که در برابر دماهای شدید و لرزش‌های محیط‌های صنعتی مقاوم است.
