بلوک ترمینال قابل جدا شدن 5069-RTB18-SCREW | Allen-Bradley

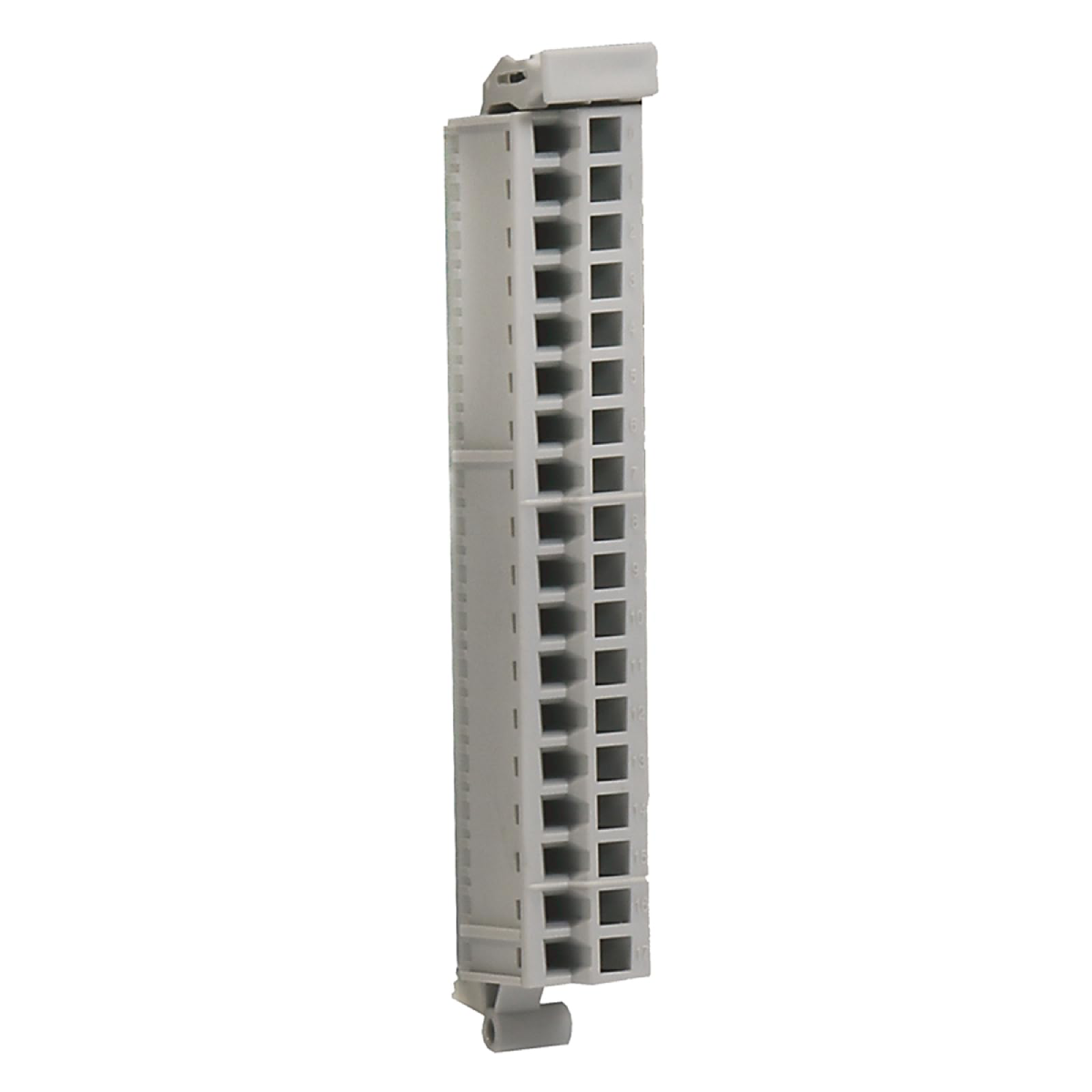

5069-RTB18-SCREW یک ترمینال بلوک قابل جدا شدن تخصصی ۱۸ پین (RTB) است که برای پلتفرم‌های Compact 5000 I/O و CompactLogix 5380 طراحی شده است. این قطعه به عنوان رابط فیزیکی بین سیم‌کشی سمت میدان و ماژول‌ها یا کنترلرهای I/O عمل می‌کند. علامت "SCREW" نشان می‌دهد که این مدل از ترمینیشن‌های پیچ‌گیره سنتی استفاده می‌کند که اتصال محکم و با گشتاور بالا را برای محیط‌های صنعتی که مقاومت در برابر لرزش و اطمینان از سیم‌کشی اهمیت دارد، فراهم می‌کند.

مشخصات فنی کلیدی

عملکردهای اصلی

۱. اتصال با چگالی بالا

چیدمان ۱۸ پین به گونه‌ای طراحی شده که با معماری چگالی بالای سری 5069 I/O هماهنگ باشد. این امکان را فراهم می‌کند که چندین سیم سیگنال و بازگشت روی یک بلوک ترمینیشن داده شود و فضای داخل تابلو را به حداکثر برساند.

۲. معماری قابل جدا شدن (RIUP)

یکی از ویژگی‌های کلیدی 5069-RTB18-SCREW پشتیبانی از حذف و نصب در حین برق‌دار بودن (RIUP) است. این امکان به پرسنل نگهداری اجازه می‌دهد تا ماژول I/O معیوب را بدون قطع سیم‌کشی میدان تعویض کنند که به طور قابل توجهی میانگین زمان تعمیر (MTTR) را کاهش داده و از خطاهای سیم‌کشی هنگام تعویض سخت‌افزار جلوگیری می‌کند.

۳. ترمینیشن پیچ ایمن

برخلاف مدل‌های "SPRING" (فشاری)، مکانیزم پیچ‌گیره اتصال گازبندی شده‌ای ایجاد می‌کند که بسیار مقاوم در برابر شل شدن مکانیکی است. این ویژگی 5069-RTB18-SCREW را به گزینه‌ای ایده‌آل برای کاربردهای تولید سنگین، معدن و نفت و گاز تبدیل می‌کند که تجهیزات تحت فشار فیزیکی مداوم قرار دارند.

سؤالات فنی متداول

آیا 5069-RTB18-SCREW با تمام ماژول‌های 5069 سازگار است؟

این مدل با بسیاری از ماژول‌های گسسته و آنالوگ 5069 سازگار است، اما باید تعداد پین‌ها را بررسی کنید. برخی ماژول‌های تخصصی به بلوک‌های ۱۴ پین (5069-RTB14) نیاز دارند. همیشه برگه داده فنی ماژول I/O خاص را برای اطمینان از پشتیبانی ۱۸ پین بررسی کنید.

آیا می‌توانم بلوک‌های ترمینال پیچ و فنری را در یک رک ترکیب کنم؟

بله. انتخاب RTB وابسته به ماژول است. می‌توانید از RTB نوع پیچ برای ماژول ورودی آنالوگ و RTB نوع فنری برای ماژول خروجی گسسته در همان سیستم CompactLogix 5380 استفاده کنید.

آیا برای سیم‌کشی به ابزار خاصی نیاز دارم؟

یک پیچ‌گوشتی سر صاف کوچک استاندارد (معمولاً ۳.۵ میلی‌متر) برای سفت کردن گیره‌ها به گشتاور توصیه شده ۰.۴ N·m لازم است.

راهنمای مهندسی و نصب

• رعایت گشتاور: سفت کردن بیش از حد می‌تواند به گیره داخلی آسیب برساند و سفت نکردن کافی ممکن است باعث سیگنال‌های ناپایدار یا جرقه شود. استفاده از پیچ‌گوشتی کالیبره شده برای مدارهای حساس به ایمنی توصیه می‌شود.

• آماده‌سازی سیم: عایق سیم را حدود ۱۰–۱۲ میلی‌متر عقب بکشید. برای سیم‌های رشته‌ای، استفاده از فریول‌ها بسیار توصیه می‌شود تا از ریش‌ریش شدن جلوگیری شده و ورود تمیز به گیره تضمین شود.

• کلیدگذاری: سری 5069 از کلیدگذاری مکانیکی پشتیبانی می‌کند. بهترین روش استفاده از زبانه‌های کلیدگذاری است تا از وارد شدن اشتباهی RTB سیم‌کشی شده برای ولتاژ بالا به ماژول آنالوگ ولتاژ پایین جلوگیری شود.

مزایای مهندسی

5069-RTB18-SCREW به دلیل استحکام و چندکاره بودن مورد توجه است. در بازارهای صنعتی جهانی، ترمینال‌های پیچ اغلب توسط استانداردهای محلی برق به دلیل قابلیت رویت آن‌ها الزامی هستند—یک مهندس می‌تواند به صورت بصری تأیید کند که پیچ سفت شده است و این اطمینان اضافی را هنگام راه‌اندازی فراهم می‌کند. با جدا کردن سیم‌کشی از ماژول الکترونیکی، Rockwell سیستمی مدولار ایجاد کرده که هم ساخت اولیه و هم نگهداری بلندمدت تابلو کنترل را ساده می‌کند.
