تولیدکننده: Allen-Bradley
شماره محصول: 1761-L32AWA
کشور سازنده:ایالات متحده آمریکا
نوع محصول: واحد کنترلر MicroLogix 1000
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 900g
ابعاد: ۲۰۰ x ۸۰ x ۷۳ میلی‌متر (W x ارتفاع x عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

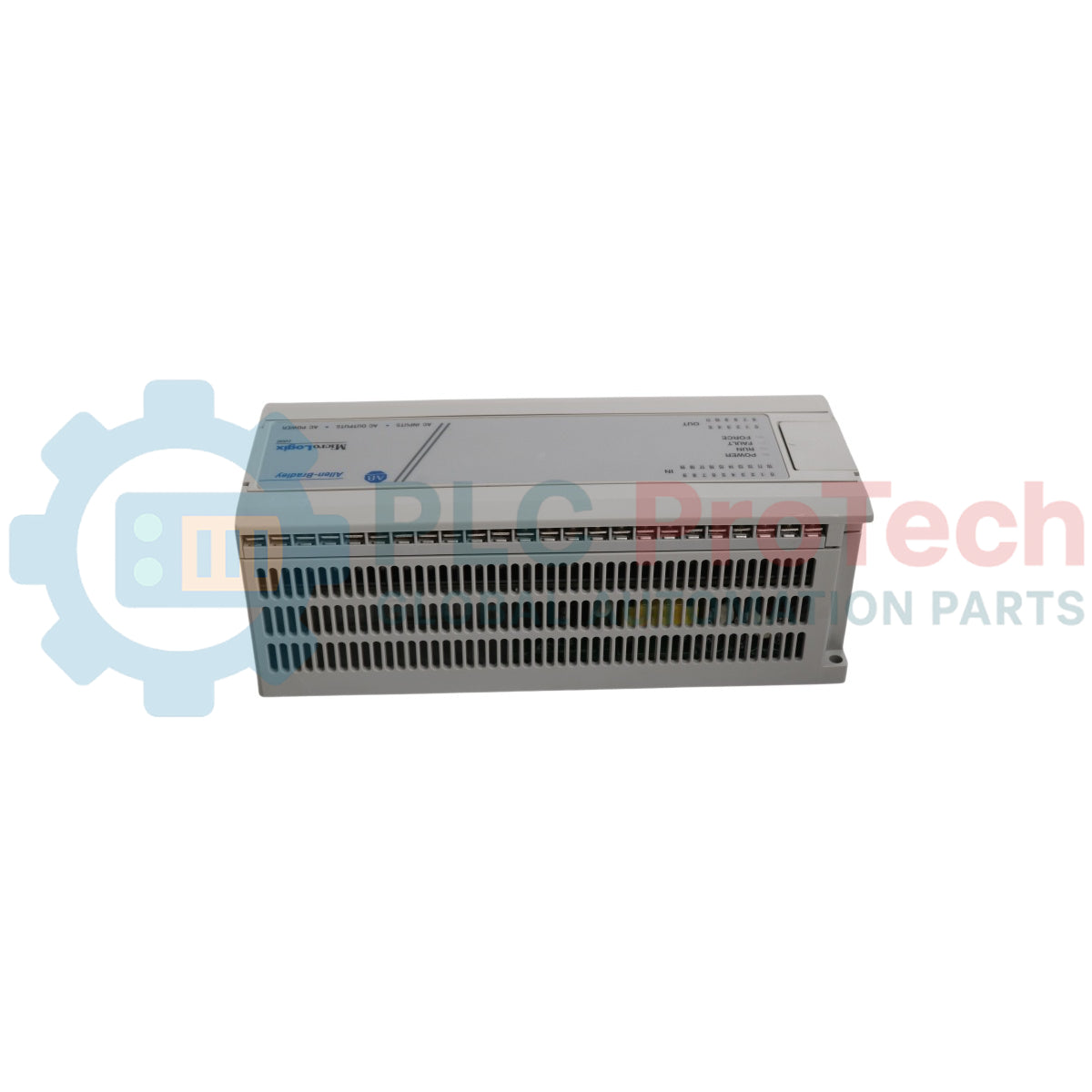

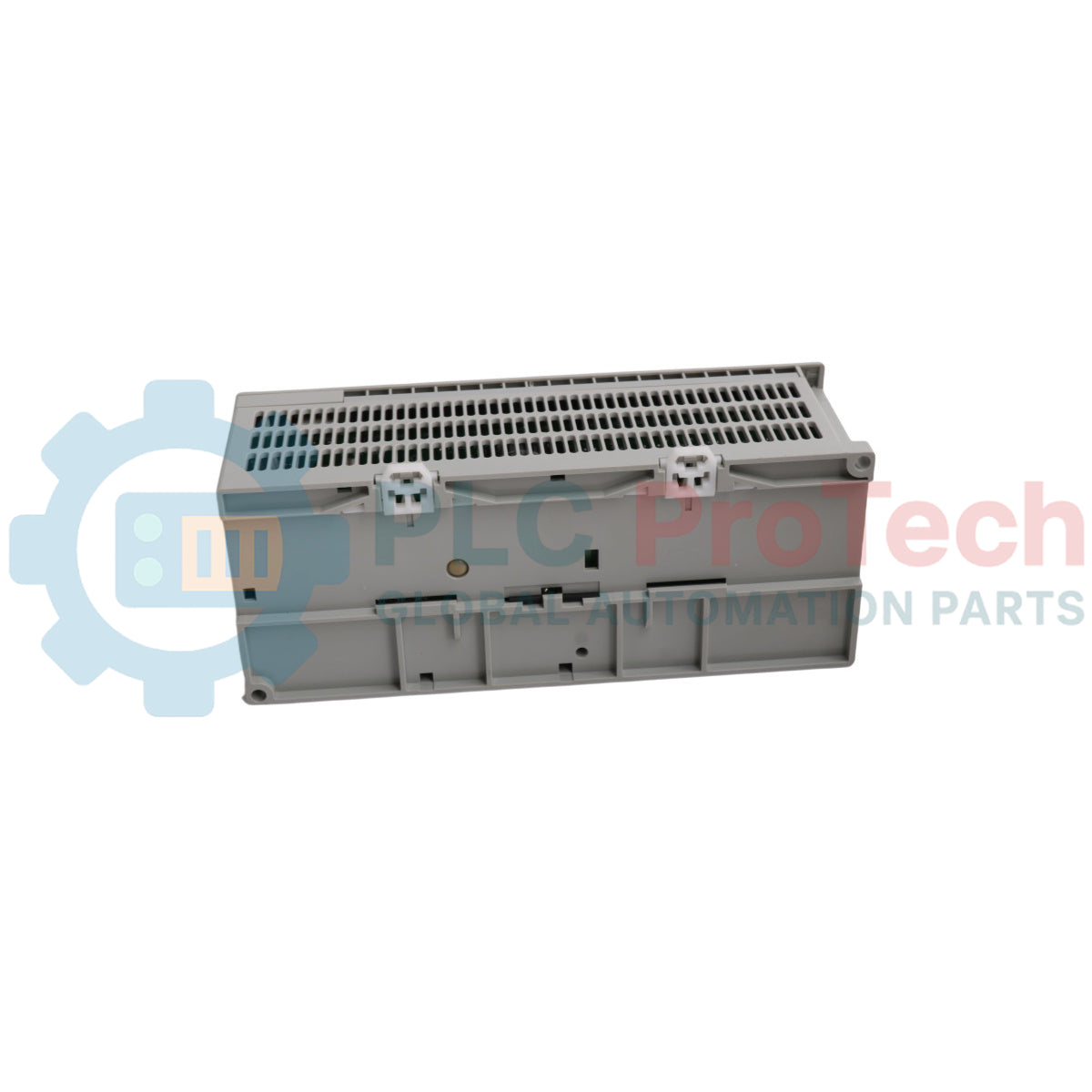

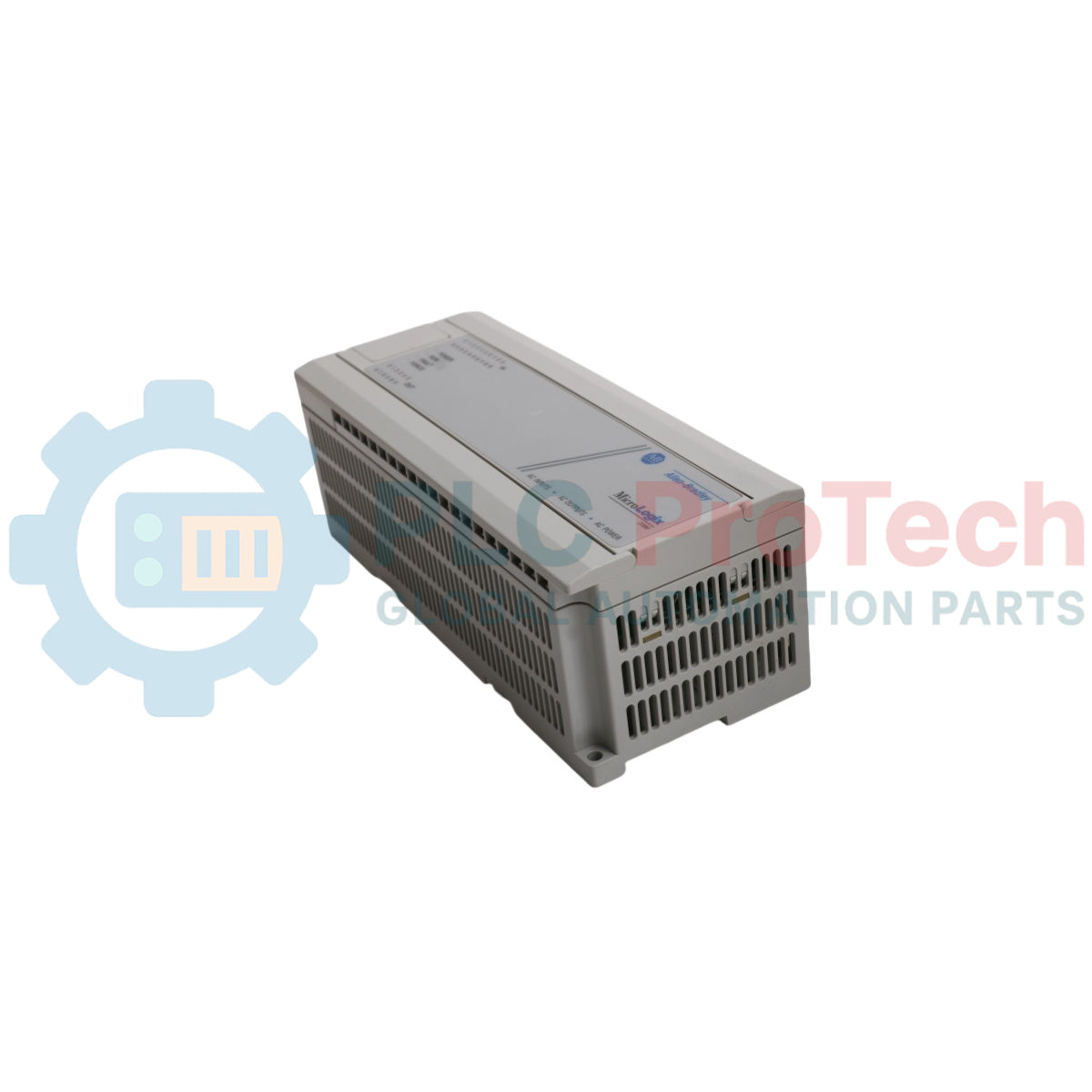

1761-L32AWA یک کنترل‌کننده قابل‌برنامه‌ریزی MicroLogix 1000 با ورودی/خروجی ثابت برای کنترل مستقل ماشین و فرایند است. این دستگاه منبع تغذیه AC، پردازنده، حافظه، ورودی/خروجی گسسته و قابلیت‌های ارتباط سریال را یکپارچه میکند.
این کنترل‌کننده ۲۰ ورودی دیجیتال برای سیگنالهای میدانی ۱۲۰ ولت AC و ۱۲ خروجی رلهای ارائه میدهد. کنتاکت‌های رله می‌توانند بارهای AC یا DC پشتیبانی‌شده مورد استفاده در کنتاکتورها، راه‌اندازهای موتور، شیرهای برقی، نشانگرها و سایر تجهیزات کنترلی را قطع و وصل کنند.
یک رابط RS-232 داخلی از ارتباط DF1 برای برنامه‌ریزی، پایش و ارتباط با کنترل‌کننده پشتیبانی میکند. برنامه کنترلی در حافظه EEPROM غیرفرار حفظ میشود.
این کنترل‌کننده جمع‌وجور از نصب روی ریل DIN یا با پیچ درون محفظه صنعتی پشتیبانی میکند. نصب افقی، کل محدوده دمای کاری مشخص‌شده را فراهم میکند.
| پارامتر | اطلاعات |
|---|---|
| شماره کاتالوگ | 1761-L32AWA |
| شناسه منحصربه‌فرد محصول | 1761-L32AWA |
| UPC | 662468368704 |
| شرح محصول | MicroLogix 1000، منبع تغذیه ۱۲۰/۲۴۰ ولت AC، ۲۰ ورودی دیجیتال ۱۲۰ ولت AC و ۱۲ خروجی رلهای |
| کلاس محصول | کنترل‌کننده |
| پارامتر | مشخصات |
|---|---|
| برند | Allen-Bradley |
| شماره کاتالوگ | 1761-L32AWA |
| خانواده محصول | MicroLogix 1000 |
| نوع محصول | کنترل‌کننده قابل‌برنامه‌ریزی با ورودی/خروجی ثابت |
| مجموع ورودی/خروجی دیجیتال | ۳۲ نقطه |
| ورودی‌های دیجیتال | 20 |
| نوع ورودی | 120V AC |
| خروجی‌های دیجیتال | 12 |
| نوع خروجی | رله |
| ارتباطات | DF1 |
| رابط ارتباطی | RS-232 |
| حافظه | EEPROM یک کیلوبایتی |
| ظرفیت برنامه و داده | تقریباً ۷۳۷ کلمه دستور و ۴۳۷ کلمه داده |
| پارامتر | مشخصات |
|---|---|
| توان نامی منبع تغذیه | ۱۲۰/۲۴۰ ولت AC |
| محدوده ولتاژ منبع تغذیه | ۸۵...۲۶۴ ولت AC |
| فرکانس ورودی | ۴۷...۶۳ هرتز |
| مصرف توان در ۱۲۰ ولت AC | ۱۹ ولت‌آمپر |
| مصرف توان در ۲۴۰ ولت AC | ۲۵ ولت‌آمپر |
| حداکثر جریان هجومی | ۳۰ آمپر برای ۸ میلی‌ثانیه |
| حداقل چرخه‌های توان | 50,000 |
| پارامتر | مشخصات |
|---|---|
| کلاس کنترل‌کننده ورودی | ۱۰۰...۱۲۰ ولت AC |
| محدوده ولتاژ ورودی | ۷۹...۱۳۲ ولت AC |
| محدوده فرکانس ورودی | ۴۷...۶۳ هرتز |
| حداقل ولتاژ حالت روشن | 79V AC |
| حداکثر ولتاژ در حالت وصل | 132V AC |
| ولتاژ در حالت قطع | 20V AC |
| حداقل جریان در حالت وصل | 5.0 میلی‌آمپر در 79V AC، 47 هرتز |
| جریان نامی در حالت وصل | 12.0 میلی‌آمپر در 120V AC، 60 هرتز |
| حداکثر جریان در حالت وصل | 16.0 میلی‌آمپر در 132V AC، 63 هرتز |
| حداکثر جریان در حالت قطع | 2.5 میلی‌آمپر |
| امپدانس ورودی نامی در 50 هرتز | 12K اهم |
| امپدانس ورودی نامی در 60 هرتز | 10K اهم |
| حداکثر جریان هجومی ورودی | 250 میلی‌آمپر |
| پارامتر | مشخصات |
|---|---|
| نوع خروجی | رله |
| حداقل جریان بار | 10.0 میلی‌آمپر |
| حداکثر بار هر کنترلر | 1440 VA |
| حداکثر جریان برای هر مشترک | 8.0 A |
| حداکثر جریان نشتی در حالت قطع | 0 میلی‌آمپر |
| زمان پاسخ از قطع به وصل | حداکثر 10 میلی‌ثانیه |
| زمان پاسخ از وصل به قطع | حداکثر 10 میلی‌ثانیه |
| عمر رله مکانیکی | 20,000,000 چرخه |
| حداکثر ولتاژ | جریان وصل | جریان قطع | جریان پیوسته | مقدار نامی وصل | مقدار نامی قطع |
|---|---|---|---|---|---|
| 240V AC | 7.5 A | 0.75 A | 2.5 A | 1800 VA | 180 VA |
| 120V AC | 15 A | 1.5 A | 2.5 A | 1800 VA | 180 VA |
| 125V DC | 0.22 A | 0.22 A | 1.0 A | 28 VA | 28 VA |
| 24V DC | 1.2 A | 1.2 A | 2.0 A | 28 VA | 28 VA |
از جریان مشخص‌شده برای هر مشترک تجاوز نکنید. برای کاربردهای DC، مقادیر نامی وصل و قطع رله به ولتاژ اعمال‌شده بستگی دارند.
| پارامتر | مشخصات |
|---|---|
| عرض | 200 میلی‌متر (7.87 اینچ) |
| ارتفاع | 80 میلی‌متر (3.15 اینچ) |
| عمق | 73 میلی‌متر (2.87 اینچ) |
| روش‌های نصب | ریل DIN یا پیچهای نصب |
| حداقل فاصله توصیه‌شده | 50.8 میلی‌متر (2 اینچ) در بالا، پایین و طرفین |
| حداکثر گشتاور پیچ ترمینال | 0.9 نیوتن‌متر (8.0 پوند-اینچ) |
| پارامتر | مشخصات |
|---|---|
| اندازه سیم مفتولی | 14...22 AWG |
| اندازه سیم رشته‌ای | 16...22 AWG |
| حداکثر تعداد رساناها در هر پیچ ترمینال | 2 |
| اتصال کابلی دوشاخه‌ای پیشنهادی برای 22...16 AWG | AMP 53120-1 یا معادل آن |
| اتصال کابلی دوشاخه‌ای پیشنهادی برای 16...14 AWG | AMP 53123-1 یا معادل آن |
| قطر سر پیچ ترمینال | 5.5 میلی‌متر (0.220 اینچ) |
| پارامتر | مشخصات |
|---|---|
| دمای کار، نصب افقی | 0...55 درجه سانتی‌گراد |
| دمای کار، نصب عمودی | 0...40 درجه سانتی‌گراد |
| دمای نگهداری | -40...85 درجه سانتی‌گراد |
| رطوبت حین کار | 5...95٪، بدون چگالش |
| ارتعاش حین کار، نصب پنلی | 5 هرتز...2 کیلوهرتز، اوج تا اوج 0.381 میلی‌متر، 2.5g، 1 ساعت در هر محور |
| ارتعاش در حالت خاموش | 5 هرتز...2 کیلوهرتز، اوج تا اوج 0.762 میلی‌متر، 5g، 1 ساعت در هر محور |
| شوک حین کار | شتاب اوج 10g |
| شوک در حالت کار، نصب‌شده روی ریل DIN | شتاب اوج 7.5g |
| شوک در حالت غیرفعال | شتاب اوج 20g |
| ایزولاسیون | 1500V AC |
| تخلیه الکترواستاتیکی | EN 61000-2 در 8 kV |
| گذرای سریع | EN 61000-4 در 2 kV برای منبع تغذیه و I/O؛ 1 kV برای مدارهای ارتباطی |
کنترل‌کننده‌های ۳۲ نقطه‌ای مجهز به رله، برای مقدار نامی شوک مشخص‌شده به کاهش ظرفیت اضافی 2.5g نیاز دارند.
| رابط | عملکرد |
|---|---|
| ورودی برق AC | توان کاری را از منبع 120/240V AC تأمین میکند |
| ورودی‌های دیجیتال I/0...I/19 | ۲۰ سیگنال ورودی گسسته 120V AC را می‌پذیرد |
| خروجی‌های رله O/0...O/11 | ۱۲ بار خروجی AC یا DC پشتیبانی‌شده را سوئیچ میکند |
| ترمینال‌های مشترک خروجی | اتصالات مشترک را برای گروه‌های خروجی رله فراهم کنید |
| درگاه RS-232 | از برنامه‌ریزی DF1 و ارتباط با کنترل‌کننده پشتیبانی میکند |
| ترمینال زمین عملکردی | مسیر زمین با امپدانس پایین برای مصونیت در برابر نویز فراهم میکند |
| گواهی | مشخصات |
|---|---|
| C-UL | کلاس I، بخش 2، گروه‌های A، B، C و D، در صورت علامت‌گذاری |
| UL | دارای فهرست UL برای کلاس I، بخش 2، گروه‌های A، B، C و D، در صورت علامت‌گذاری |
| CE | مطابق با دستورالعمل‌های مربوطه |
| RCM | مطابق با دستورالعمل‌های مربوطه |
| EAC | مطابق با دستورالعمل‌های مربوطه |
| مناسب بودن برای مکان‌های خطرناک | کلاس I، بخش 2، گروه‌های A، B، C و D، یا مکان‌های غیرخطرناک در صورت علامت‌گذاری |
