ماژول خروجی آنالوگ Compact I/O از خانواده CompactLogix آلن-برادلی مدل 1769-OF4

Q: محدودیتهای مصرف توان منبع تغذیه باس پشتی این ماژول چیست؟

این ماژول از باس پشتی سیستم، حداکثر جریان داخلی 120 میلیآمپر در 5V DC و 170 میلیآمپر در 24V DC مصرف میکند.

Q: محدودیتهای بار مجاز برای حلقههای جریان و ولتاژ چیست؟

حلقههای جریان بارهای مقاومتی از 0 تا 600 اهم را پشتیبانی میکنند، درحالیکه پیکربندیهای خروجی ولتاژ به بار مقاومتی با مقدار 1 کیلواهم یا بیشتر نیاز دارند.

Q: آیا برای حفظ دقت اعلامشده، دستگاه به کالیبراسیون میدانی نیاز دارد؟

خیر، این ماژول با پارامترهای کالیبراسیون داخلی کارخانهای طراحی شده است و به هیچ مرحله کالیبراسیون میدانی خارجی نیاز ندارد.

SKU 1769-OF4

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 1769-OF4
کشور سازنده:ایالات متحده آمریکا
نوع محصول: ماژول خروجی آنالوگ
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 280g
ابعاد: ۱۱۸ × ۳۵ × ۸۷ میلی‌متر (ارتفاع×عرض×عمق)
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

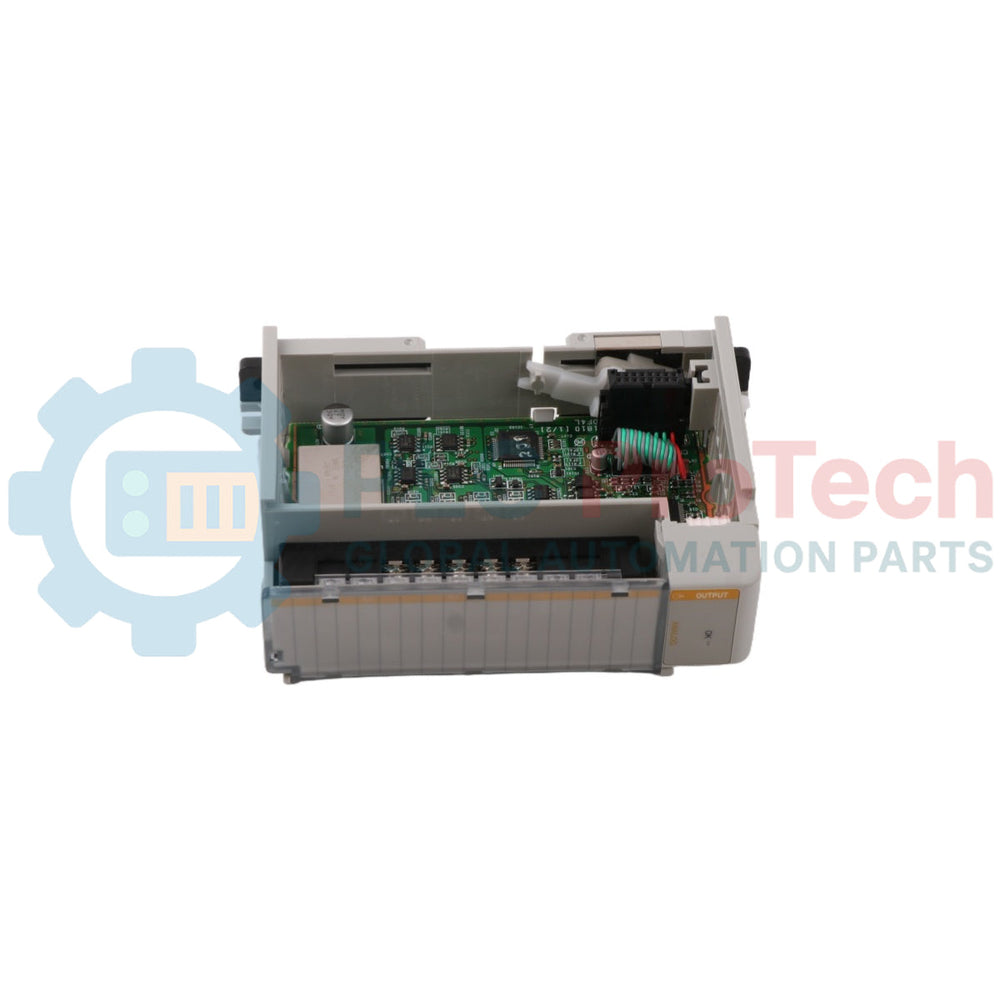

Allen-Bradley 1769-OF4 یک ماژول خروجی آنالوگ تک‌سرِ ۴ کاناله است که به خانواده سامانه CompactLogix Compact I/O تعلق دارد. این قطعه سخت‌افزاری متغیرهای پردازش دیجیتال را به سیگنال‌های آنالوگ دقیق جریان یا ولتاژ تبدیل می‌کند و امکان هماهنگی مستقیم با تجهیزات میدانی مانند عملگرهای شیر، درایوهای سرعت و مسیرهای پنل ابزار دقیق آنالوگ را فراهم می‌سازد. این ماژول با عملکرد در بازه‌های عادی سیگنال‌دهی شامل ۰ تا ۲۰ میلی‌آمپر، ۴ تا ۲۰ میلی‌آمپر، ۰ تا ۵ ولت DC، ۱ تا ۵ ولت DC، ۰ تا ۱۰ ولت DC و مثبت یا منفی ۱۰ ولت DC، معماری محدودسازی بیش‌ازحد و کم‌تر از محدوده را یکپارچه کرده است که در صورت نقض حد مقدار، خروجی‌های فعال را به‌طور خودکار در تنظیمات محدودسازی مشخص‌شده نگه می‌دارد. این ماژول که به رابط ارتباطی گذرگاه سامانه مجهز است، امکان تنظیمات بلادرنگ داده‌های چندکاناله را از طریق حلقه گذرگاه پشتی داخلی و با استفاده از نشانگر تشخیص فیزیکی برای شناسایی خطا در زمان واقعی، تحت فرمان کنترلر فراهم می‌کند.

ویژگی‌ها

شامل ۴ کانال خروجی تک‌سرِ ولتاژ یا جریان با دقت بالا است.
رزولوشن دیجیتال بالایی ارائه می‌دهد که در محدوده‌های عملیاتی تک‌قطبی و دوقطبی، معادل ۱۵ بیت به‌علاوه علامت است.
دارای سامانه داخلی تشخیص بیش‌ازحد و کم‌تر از محدوده که خروجی‌های میدانی را در مرزهای ایمنی دقیق قفل می‌کند.
مجهز به نشانگر LED جلویی Module OK برای نمایش تأیید توان و بررسی‌های اعتبارسنجی نرم‌افزار.
مجهز به کالیبراسیون‌های عملیاتی غیرفرار که نیاز به تنظیم سخت‌افزار در مراحل بعدی را حذف می‌کنند.

کاربردها

حلقه‌های کنترل درایو با سرعت متغیر و پیکربندی سرعت موتورهای چندمحوره.
مدولاسیون شیرهای کنترل صنعتی تناسبی در واحدهای توزیع سیال یا پنوماتیک.
مسیرهای دست‌کاری فرایند از راه دور و ردیابی نقطه تنظیم که به پلتفرم‌های کنترلر توزیع‌شده متصل هستند.

مشخصات فنی

ویژگی	مشخصات
تولیدکننده	Allen-Bradley
شماره کاتالوگ	1769-OF4
نوع محصول	ماژول خروجی آنالوگ
تعداد خروجی‌ها	۴ کانال تک‌سر (ولتاژ یا جریان)
بازه‌های عملکرد عادی	۰...۲۰ میلی‌آمپر، ۴...۲۰ میلی‌آمپر، ±۱۰ ولت DC، ۰...۱۰ ولت DC، ۰...۵ ولت DC، ۱...۵ ولت DC
بازه‌های آنالوگ در مقیاس کامل	۰...۲۱ میلی‌آمپر، ۳٫۲...۲۱ میلی‌آمپر، ±۱۰٫۵ ولت DC، -۰٫۵...۱۰٫۵ ولت DC، -۰٫۵...۵٫۲۵ ولت DC، ۰٫۵...۵٫۲۵ ولت DC
تفکیک‌پذیری دیجیتال	۱۵ بیت به‌علاوه علامت، تک‌قطبی و دوقطبی
نرخ تبدیل (همه کانال‌ها)	حداکثر ۲٫۵ میلی‌ثانیه (وقفه‌ها فعال نیستند)، حداکثر ۳٫۸ میلی‌ثانیه (وقفه‌ها فعال هستند)
پاسخ پله‌ای تا ۶۳٪	۲٫۹ میلی‌ثانیه
بار مقاومتی	جریان: ۰...۶۰۰ اهم (شامل مقاومت سیم)؛ ولتاژ: ۱ کیلواهم یا بیشتر
حداکثر بار القایی	۰٫۱ میلی‌هانری (بارهای جریانی)، ۱٫۰ میکروفاراد (بارهای ولتاژی)
دقت کلی	۰٫۵٪ از مقیاس کامل در ۲۵ درجه سلسیوس (۷۷ درجه فارنهایت)
حداکثر جریان مصرفی باس	۱۲۰ میلی‌آمپر در ۵ ولت DC؛ ۱۷۰ میلی‌آمپر در ۲۴ ولت DC
اتلاف حرارت	۲٫۸۶ وات کل
فاصله از منبع تغذیه سیستم	حداکثر ۸ ماژول فاصله از منبع تغذیه سیستم
کابل پیشنهادی	Belden 8761 (شیلددار)
مصونیت در برابر تخلیه الکترواستاتیکی (IEC1000-4-2)	۴ کیلوولت تماسی، ۸ کیلوولت هوایی، ۴ کیلوولت غیرمستقیم
مصونیت تابشی (IEC1000-4-3)	۱۰ ولت بر متر، ۸۰...۱۰۰۰ مگاهرتز، مدولاسیون دامنه ۸۰٪
انفجار گذرای سریع (IEC1000-4-4)	۲ کیلوولت، ۵ کیلوهرتز
مصونیت در برابر اضافه‌ولتاژ (IEC1000-4-5)	تفنگ گالوانیکی ۱ کیلوولت
مصونیت هدایتی (IEC1000-4-6)	۱۰ ولت، ۰٫۱۵...۸۰ مگاهرتز
دمای عملیاتی	۰...۶۰ درجه سلسیوس (۳۲...۱۴۰ درجه فارنهایت)
دمای نگهداری	-۴۰...۸۵ درجه سلسیوس (-۴۰...۱۸۵ درجه فارنهایت)
رطوبت عملیاتی	۵...۹۵٪، بدون میعان
ارتفاع عملیاتی	۲۰۰۰ متر (۶۵۶۱ فوت)
لرزش در حالت فعال	۱۰...۵۰۰ هرتز، ۵ گرم، دامنه اوج تا اوج ۰٫۰۳۰ اینچ
شوک در حالت فعال	۳۰ گرم، ۱۱ میلی‌ثانیه در حالت نصب روی پنل (۲۰ گرم، ۱۱ میلی‌ثانیه در حالت نصب روی ریل DIN)
شوک در حالت غیرفعال	۴۰ گرم در حالت نصب روی پنل (۳۰ گرم در حالت نصب روی ریل DIN)
ابعاد (ارتفاع×عرض×عمق)، تقریبی	۱۱۸ × ۳۵ × ۸۷ میلی‌متر (۴٫۶۵ × ۱٫۳۸ × ۳٫۴۳ اینچ)؛ ارتفاع با زبانه‌ها: ۱۳۸ میلی‌متر (۵٫۴۳ اینچ)
وزن حمل، تقریبی	۲۸۰ گرم (۰٫۶۱ پوند)

راهنمای نصب

اطمینان حاصل کنید که ماژول در فاصله‌ای حداکثر ۸ فضای توسعه از منبع تغذیه اصلی سیستم قرار داشته باشد.
محفظه را با استفاده از زبانه‌های نصب جمع‌شونده داخلی، محکم روی یک ریل DIN صنعتی استاندارد نصب کنید یا مستقیماً با پیچ روی پنل داخلی تابلو ببندید.
مسیرهای سیگنال میدانی را با استفاده از کابل زوج‌تابیده شیلددار Belden 8761 یا قالب معادل آن متصل کنید تا حفاظت سیگنال بهینه شود.
طول حلقه‌های ترمینال و مسیرهای توزیع سیم‌کشی را از مسیرهای توزیع موتور جریان متناوبِ سنگین جدا نگه دارید تا خطر القای تداخل الکترومغناطیسی (EMI) کاهش یابد.

FAQ

وقتی یک فرمان خروجی از حدود دامنه عملکرد عادی فراتر می‌رود، چه اتفاقی می‌افتد؟

وقتی مقادیر از پارامترهای محدودکننده بالا یا پایین عبور کنند، ماژول پرچم خارج از محدوده یا زیر محدوده را فعال می‌کند و به‌طور خودکار خروجی کانال را روی مقدار محدودکننده مربوطه نگه می‌دارد.

محدودیت‌های مصرف توان منبع تغذیه باس پشتی این ماژول چیست؟

این ماژول از باس پشتی سیستم، حداکثر جریان داخلی 120 میلی‌آمپر در 5V DC و 170 میلی‌آمپر در 24V DC مصرف می‌کند.

محدودیت‌های بار مجاز برای حلقه‌های جریان و ولتاژ چیست؟

حلقه‌های جریان بارهای مقاومتی از 0 تا 600 اهم را پشتیبانی می‌کنند، درحالی‌که پیکربندی‌های خروجی ولتاژ به بار مقاومتی با مقدار 1 کیلو‌اهم یا بیشتر نیاز دارند.

آیا برای حفظ دقت اعلام‌شده، دستگاه به کالیبراسیون میدانی نیاز دارد؟

خیر، این ماژول با پارامترهای کالیبراسیون داخلی کارخانه‌ای طراحی شده است و به هیچ مرحله کالیبراسیون میدانی خارجی نیاز ندارد.
