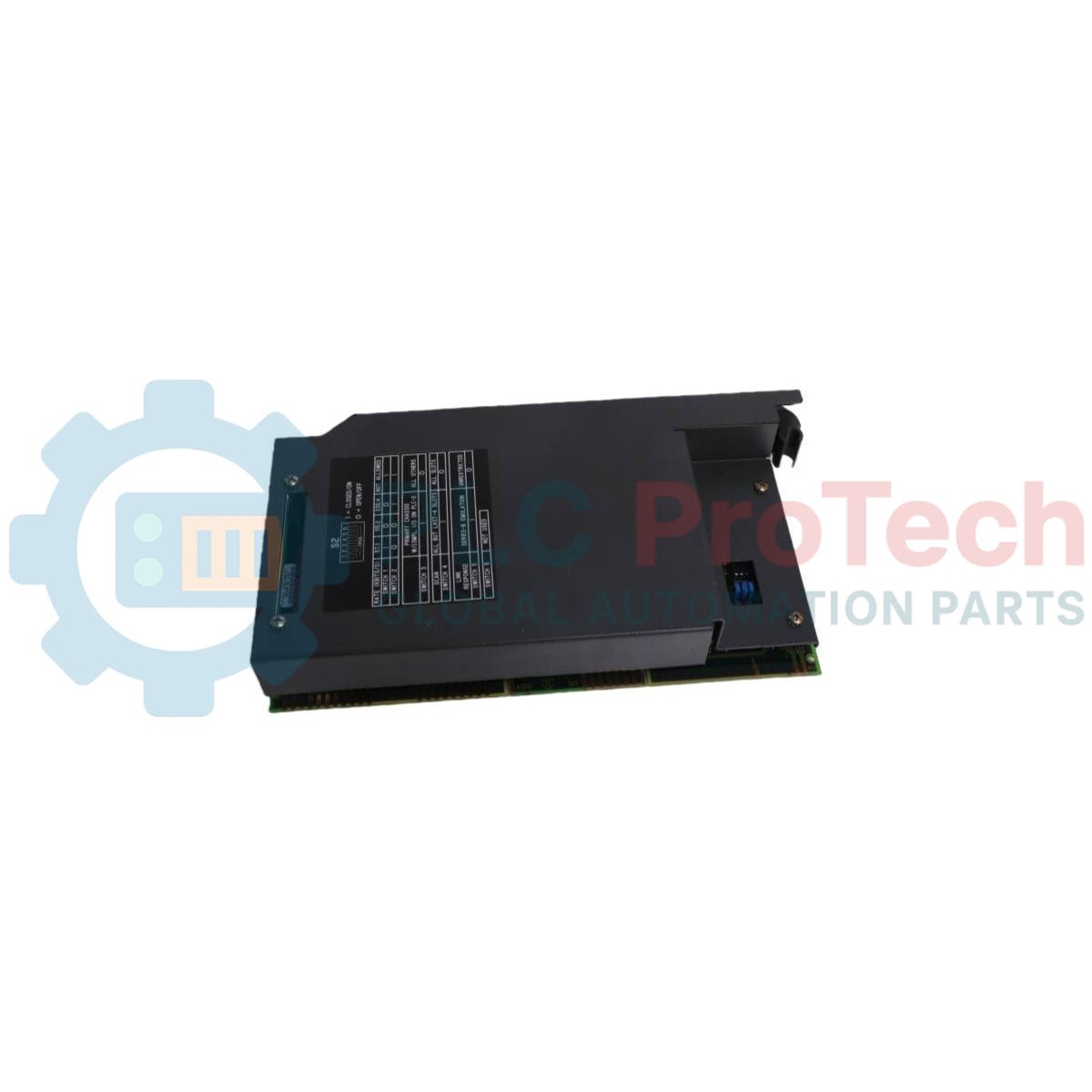

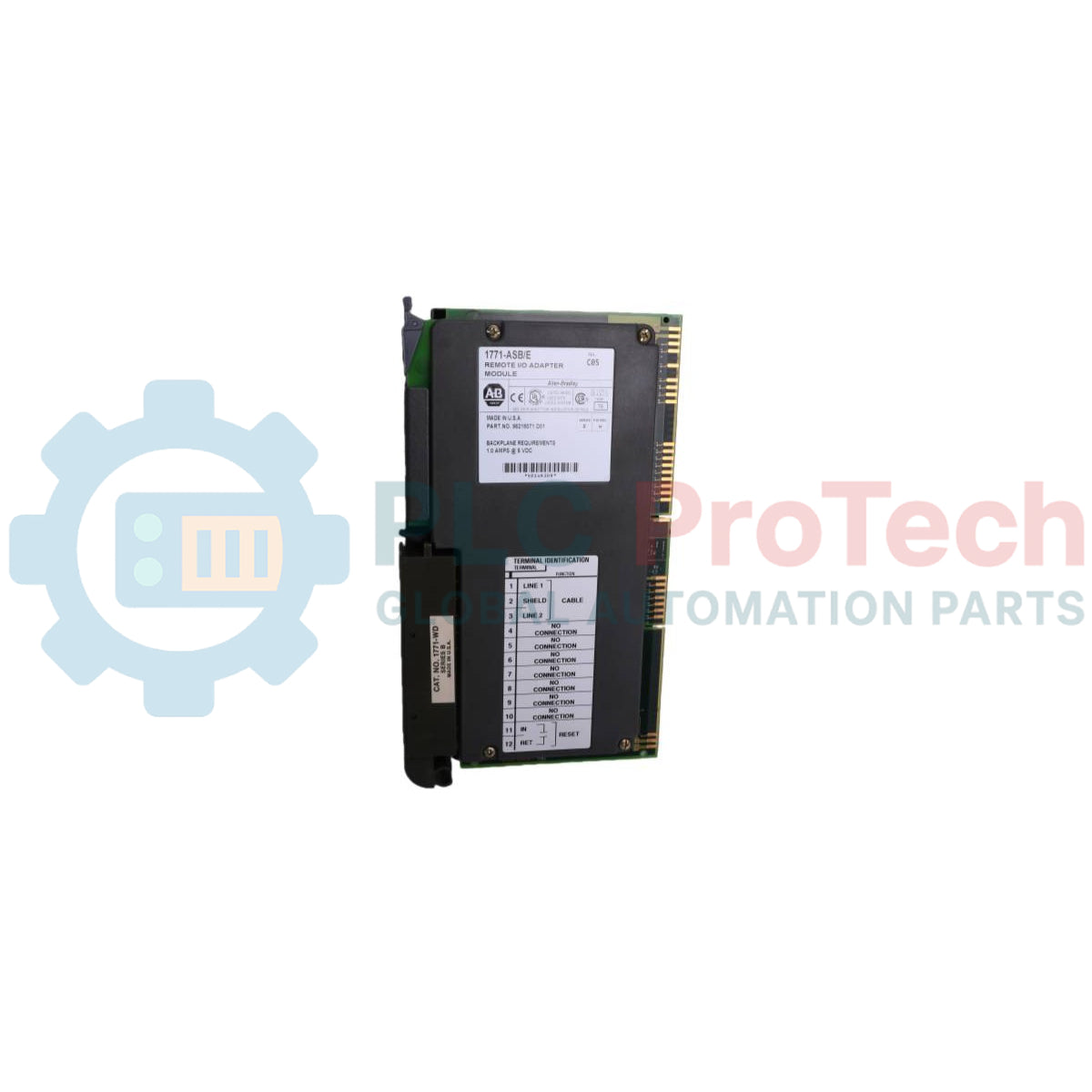

Allen-Bradley 1771-ASB/E یک ماژول آداپتور ورودی/خروجی راهدور است که بهعنوان رابطی بین ماژولهای ورودی/خروجی راهدور و کنترلرهای قابلبرنامهریزی Allen-Bradley عمل میکند. این ماژول دادهها را از اسکنر ورودی/خروجی و به آن، بهصورت سریال، دریافت و ارسال میکند و دادهها را از ماژولهای ورودی و خروجی و به آنها، بهصورت موازی، میخواند و مینویسد. این ماژول دادهها را در نرخ 57.6K baud تا فاصله 10,000 فوت کابل منتقل میکند و اسکن بکپلین و انتقال داده را در نرخ 230.4K baud تا فاصله 2,500 فوت کابل فراهم میسازد. آداپتور از هر ترکیبی از ماژولهای ورودی/خروجی 4، 6، 8، 16 یا 32 نقطهای پشتیبانی میکند و روشهای آدرسدهی ورودی/خروجی 1/2-اسلات، 1-اسلات و 2-اسلات را میپذیرد. این ماژول هنگام روشنشدن، بررسی پیکربندی ورودی/خروجی را برای تأیید محل نصب ماژولها انجام میدهد و همه اسلاتهای شاسی یا همه اسلاتها بهجز چهار اسلات آخر را اسکن میکند. همچنین میتواند آداپتورهای سری B را شبیهسازی کند تا پاسخی سازگار با اسکنرهای 1771-S4A و 1771-S4B ارائه دهد.
ویژگیها
انتقال داده تا فاصله 10,000 فوت کابل در نرخ 57.6K baud و تا فاصله 2,500 فوت کابل در نرخ 230.4K baud.
پشتیبانی از حالتهای آدرسدهی ورودی/خروجی 1/2-اسلات، 1-اسلات و 2-اسلات.
پشتیبانی از ماژولهای ورودی/خروجی گسسته و انتقال بلوکی 4، 6، 8، 16 یا 32 نقطهای.
شبیهسازی پاسخ لینک آداپتور سری B برای سازگاری با اسکنرهای PLC-2 و PLC-3.
تأیید محل نصب ماژولهای ورودی/خروجی هنگام روشنشدن.

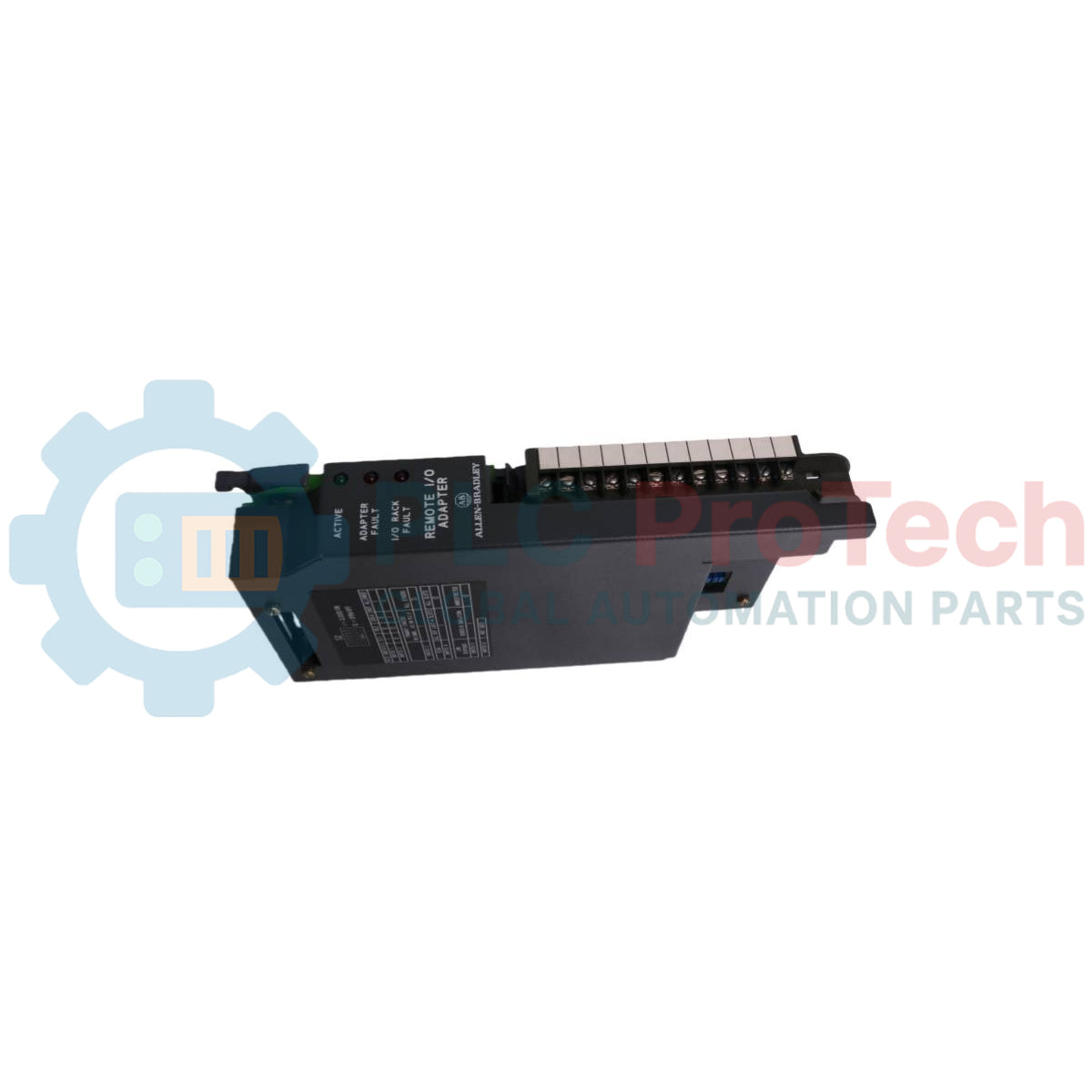

مجهز به نشانگرهای LED تشخیصی ACTIVE، ADAPTER FAULT و I/O RACK FAULT در پنل جلویی.
شامل گزینههای تلاش مجدد برای مصونیت در برابر نویز بکپلین که از طریق مجموعه سوئیچ قابل انتخاب هستند.
کاربردها
رابطهدهی شاسی ورودی/خروجی راهدور در سیستمهای کنترلر قابلبرنامهریزی Allen-Bradley PLC-2، PLC-3 و PLC-5.
معماریهای کنترل صنعتی توزیعشده با استفاده از شاسی Universal I/O.
مشخصات فنی
پارامتر
مشخصات
سازنده
Allen-Bradley
شماره کاتالوگ
1771-ASB Series E
نوع ماژول
ماژول آداپتور ورودی/خروجی راهدور
جریان بکپلین
1.0A در 5V DC
فاصله انتقال / نرخ بود
10,000 فوت کابل در 57.6K baud؛ 2,500 فوت کابل در 230.4K baud
حالتهای آدرسدهی پشتیبانیشده
1/2-اسلات، 1-اسلات، 2-اسلات
تراکمهای ورودی/خروجی پشتیبانیشده
4، 6، 8، 16، 32 نقطه
بازوی سیمکشی سازگار
1771-WB
اتصالات/رابطها
پین ترمینال
عملکرد
1
آبی (کابل ورودی/خروجی راهدور)
2
شیلد (کابل ورودی/خروجی راهدور)
3
شفاف (کابل ورودی/خروجی راهدور)
4
بهصورت داخلی به ترمینال 1 متصل است
5
بهصورت داخلی به ترمینال 2 متصل است
6
بهصورت داخلی به ترمینال 3 متصل است
7
شستی راهاندازی مجدد رک ورودی/خروجی، تأمینشده توسط کاربر
8
شستی راهاندازی مجدد رک ورودی/خروجی، تأمینشده توسط کاربر
راهنمای نصب
محل نصب و کدگذاری: ماژول 1771-ASB باید در چپترین اسلات شاسی ورودی/خروجی نصب شود. کانکتورهای بکپلین را با استفاده از نوارهای کدگذاری بین پینهای 54–56 برای کانکتور بالایی و پینهای 16–18 برای کانکتور پایینی کدگذاری کنید.
اقدامات احتیاطی برق: پیش از قراردادن یا خارجکردن ماژول از شاسی ورودی/خروجی، برق سیستم را قطع کنید تا از آسیب احتمالی مدارها جلوگیری شود.
انتخاب دوشاخه 32 نقطهای / ترموکوپل: از طریق سوراخ دسترسی جانبی به دوشاخههای پیکربندی دسترسی پیدا کنید. برای فعالکردن ماژولهای ورودی/خروجی 32 نقطهای، دوشاخهها را در موقعیت چپ قرار دهید؛ هنگام استفاده از ماژولهای ترموکوپل 1771-IX یا 1771-IY، آنها را در موقعیت راست قرار دهید.
نصب ماژول: ماژول را در ریلهای راهنمای پلاستیکی چپترین اسلات قرار دهید، آن را محکم فشار دهید تا در کانکتورهای بکپلین جا بیفتد و میله قفلکننده شاسی را محکم کنید.
پایاندهی: برای آخرین ماژول آداپتور روی لینک، یک مقاومت پایاندهنده را بین ترمینالهای 1 (آبی) و 3 (شفاف) روی بازوی سیمکشی میدانی متصل کنید (مقدار استاندارد 150 اهم، یا 82 اهم برای قابلیت گره گسترده در نرخ 230.4K baud).
انطباق و گواهیها
نشان CE (دستورالعمل 89/336/EEC مربوط به EMC: EN 50081-2، EN 50082-2؛ دستورالعمل ولتاژ پایین 73/23/EEC: EN 61131-2)
FAQ
توان موردنیاز از بکپلین شاسی برای ماژول ارتباطی چقدر است؟
ماژول به جریان ۱٫۰ آمپر از بکپلین، با ولتاژ ۵ ولت DC، نیاز دارد.
ماژول باید در کدام اسلات شاسی I/O نصب شود؟
ماژول باید همیشه در سمت چپترین اسلات شاسی I/O نصب شود.
ماژول آداپتور از چه نرخهای بود و مسافتهای کابلی پشتیبانی میکند؟
این ماژول از انتقال داده تا مسافت ۱۰٬۰۰۰ فوت کابل با نرخ ۵۷٫۶ کیلوباد و تا مسافت ۲٬۵۰۰ فوت کابل با نرخ ۲۳۰٫۴ کیلوباد پشتیبانی میکند.
مقاومتهای انتهایی در لینک I/O راه دور چگونه اعمال میشوند؟
یک مقاومت انتهایی باید بین ترمینالهای ۱ (آبی) و ۳ (شفاف) روی بازوی سیمکشی میدانیِ آخرین آداپتورِ لینک متصل شود.
