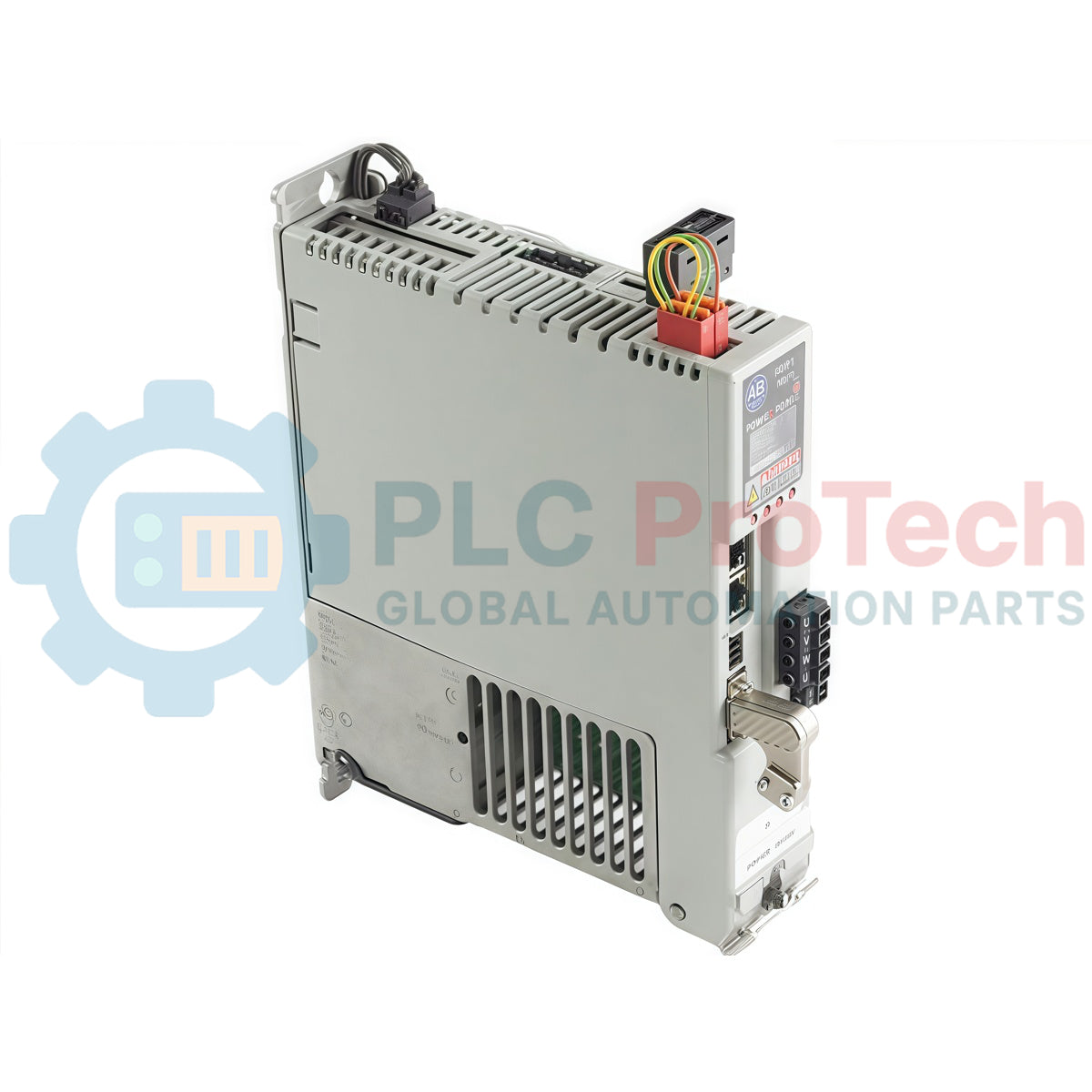

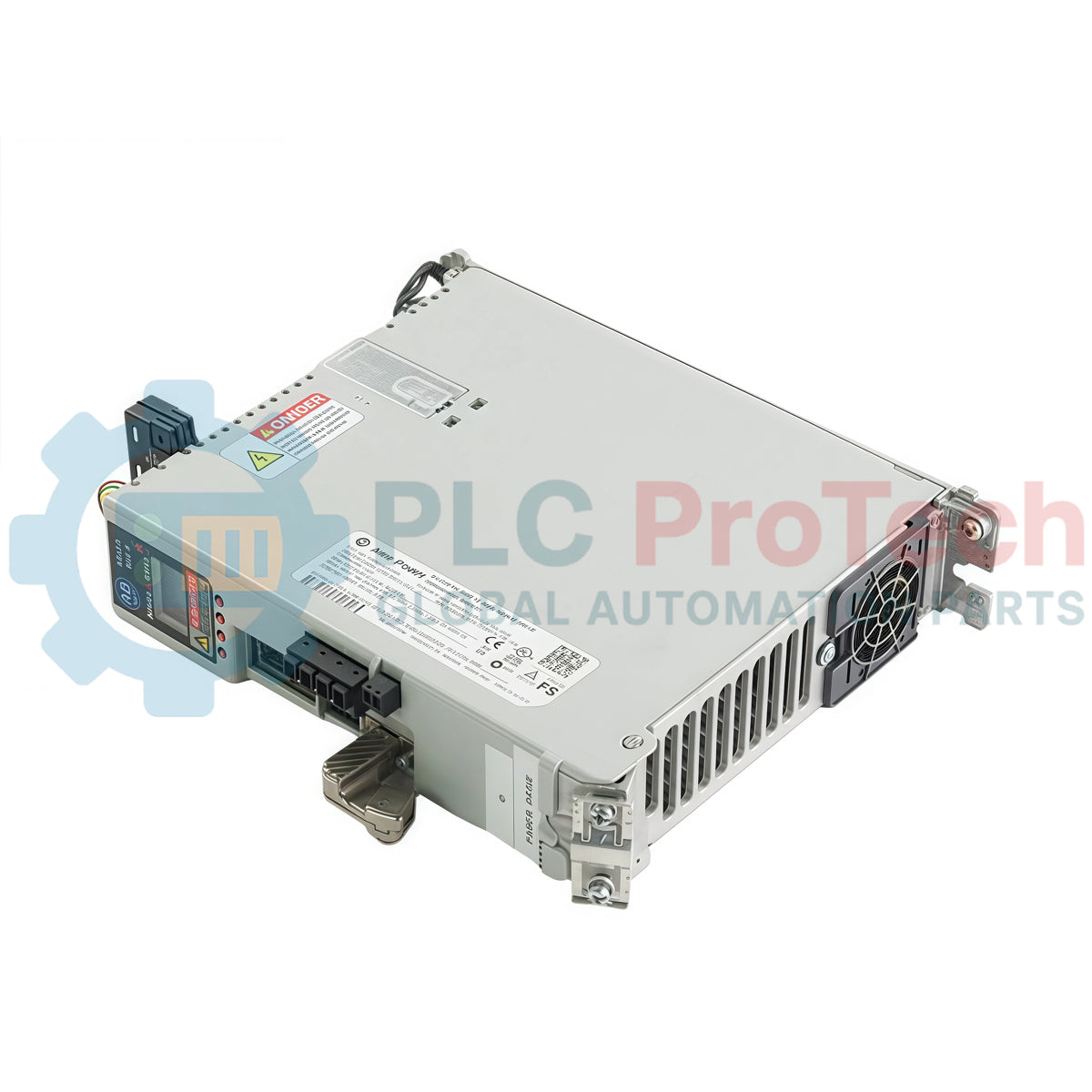

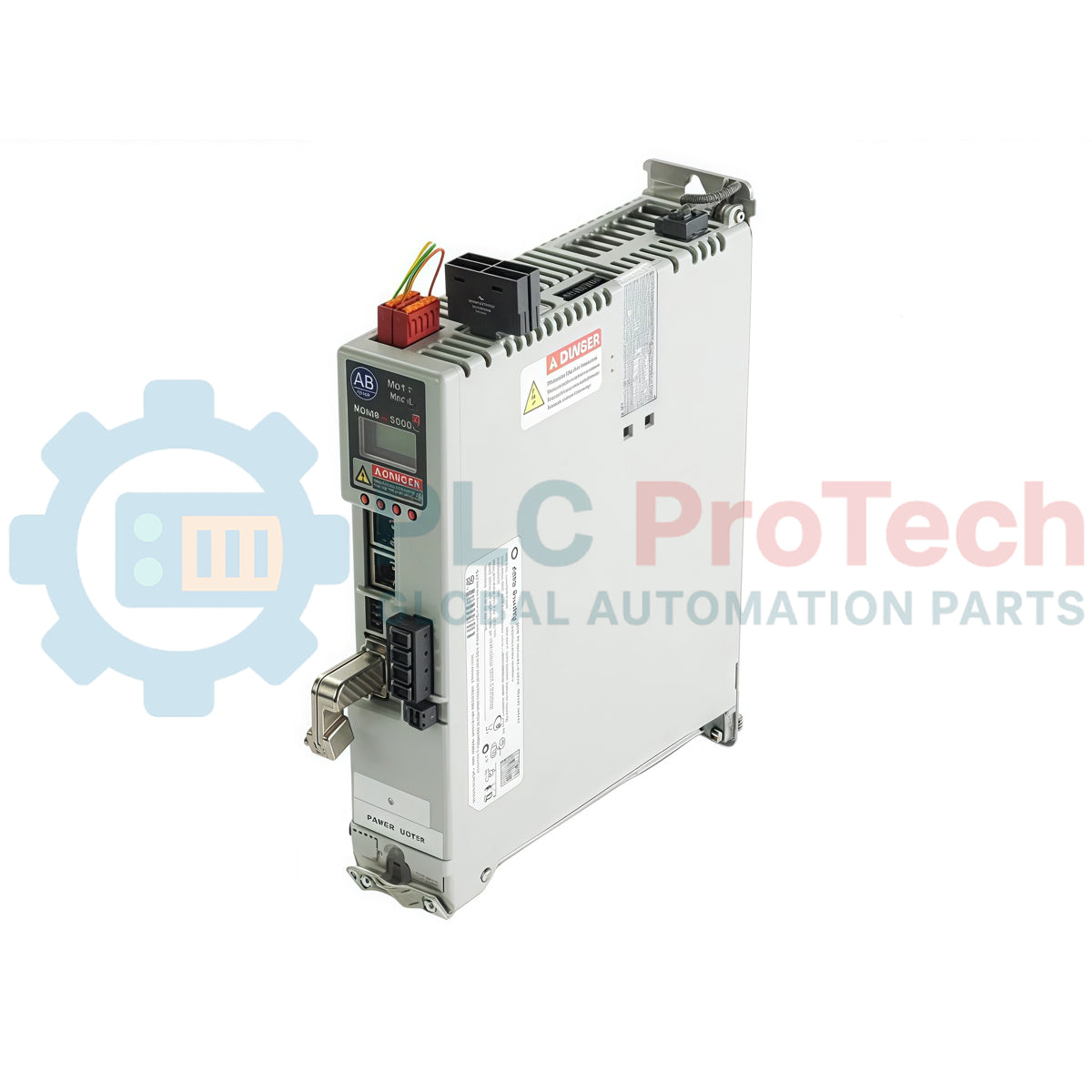

درایو سروو Allen-Bradley 2198-H015-ERS Kinetix 5500

SKU Allen Bradley 2198-H015-ERS

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: Allen Bradley 2198-H015-ERS
Origin ایالات متحده آمریکا
نوع محصول: درایو سروو
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 2.0 kg
ابعاد: ۵٫۱ سانتی‌متر × ۲۶٫۷ سانتی‌متر × ۲۰٫۳ سانتی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

تعداد

Call sales Contact

Product Description

توضیحات

۲۱۹۸-H015-ERS یک درایو سروو Kinetix 5500 برای کنترل موتورهای چرخشی و عملگرهای خطی سازگار در سیستم‌های حرکت تک‌محوره یا چندمحوره است. این درایو توان ورودی تک‌فاز یا سه‌فاز کلاس ۲۴۰ ولت و توان ورودی سه‌فاز کلاس ۴۸۰ ولت را می‌پذیرد. همچنین می‌تواند به‌عنوان پیرو باس مشترک از طریق باس DC مشترک کار کند.

این درایو جریان خروجی پیوسته ۵٫۰ آمپر و جریان خروجی پیک RMS برابر با ۱۲٫۵ آمپر فراهم می‌کند. توان خروجی پیوسته نامی آن با ورودی تک‌فاز ۲۳۰ ولت، ۱٫۰ کیلووات؛ با ورودی سه‌فاز ۲۳۰ ولت، ۱٫۵ کیلووات؛ و با ورودی سه‌فاز ۴۸۰ ولت، ۳٫۲ کیلووات است.

۲۱۹۸-H015-ERS از ایمنی عملکردی سیم‌کشی‌شده در پلتفرم Kinetix 5500 پشتیبانی می‌کند. این درایو از طریق EtherNet/IP ارتباط برقرار می‌کند و معماری‌های حرکت هماهنگ مبتنی بر کنترلرهای Logix سازگار را پشتیبانی می‌کند. قابلیت باس مشترک آن امکان پیکربندی‌های توان AC، DC و هیبریدی را در سیستم‌های چندمحوره فراهم می‌کند.

این واحد شامل کیت کانکتور فیدبک ۲۱۹۸-KITCON-DSL برای استفاده با موتورهای Kinetix VP است. سایر موتورهای چرخشی و عملگرهای خطی سازگار به کیت مبدل فیدبک Hiperface-to-DSL مناسب و کابل‌کشی مشخص‌شده موتور نیاز دارند.

ویژگی‌ها

پیکربندی‌های درایو مستقل و باس مشترک را پشتیبانی می‌کند
معماری‌های سیستم AC مشترک، DC مشترک و هیبریدی را پشتیبانی می‌کند
ایمنی عملکردی سیم‌کشی‌شده را فراهم می‌کند
شامل کیت کانکتور فیدبک ۲۱۹۸-KITCON-DSL است
موتورها و عملگرهای سروو Kinetix VP سازگار را پشتیبانی می‌کند
موتورها و عملگرهای خطی منتخب Kinetix MP را با کیت مبدل فیدبک پشتیبانی می‌کند
از سیستم حفاظتی داخلی حالت‌جامد در برابر اتصال کوتاه موتور استفاده می‌کند
محافظت داخلی موتور در برابر اضافه‌بار را با کاهش پویا و تدریجی جریان فراهم می‌کند
مدیریت انرژی بازتولیدی را از طریق شنت داخلی پشتیبانی می‌کند
با ماژول‌های خازنی اختیاری Kinetix 5500 در پیکربندی‌های پشتیبانی‌شده سازگار است

کاربردها

ماشین‌آلات بسته‌بندی
تجهیزات مونتاژ خودکار
سیستم‌های جابه‌جایی مواد
موقعیت‌یابی نوار نقاله
ماشین‌آلات چاپ و تبدیل
تجهیزات برداشت و جای‌گذاری
سیستم‌های ایندکس چرخشی
تجهیزات موقعیت‌یابی خطی
ماشین‌آلات چندمحوره هماهنگ

مشخصات فنی

دسته‌بندی	پارامتر	مشخصات
عمومی	سازنده	Allen-Bradley
عمومی	شماره کاتالوگ	۲۱۹۸-H015-ERS
عمومی	خانواده محصول	Kinetix 5500
عمومی	نوع محصول	درایو سروو
عمومی	شناسه منحصربه‌فرد محصول	۲۱۹۸-H015-ERS
عمومی	UPC	884951282803
عمومی	کشور مبدأ	مکزیک
توان ورودی	ولتاژ ورودی AC	۱۹۵ تا ۲۶۴ ولت RMS، تک‌فاز، ۲۴۰ ولت نامی
توان ورودی	ولتاژ ورودی AC	۱۹۵ تا ۲۶۴ ولت RMS، سه‌فاز، ۲۴۰ ولت نامی
توان ورودی	ولتاژ ورودی AC	۳۲۴ تا ۵۲۸ ولت RMS، سه‌فاز، ۴۸۰ ولت نامی
توان ورودی	فرکانس ورودی AC	۴۷ تا ۶۳ هرتز
توان ورودی	جریان ورودی اصلی AC در ولتاژ ۳۲۴ تا ۵۲۸ ولت، سه‌فاز	۵٫۲۰ آمپر
توان ورودی	جریان ورودی اصلی AC در ولتاژ ۱۹۵ تا ۲۶۴ ولت، تک‌فاز	۳٫۴۰ آمپر
توان ورودی	حداکثر جریان هجومی، ۰ تا پیک	۳۰٫۰ آمپر
توان ورودی	جریان ورودی AC پیک در ۳۲۴...۵۲۸ V، سه‌فاز	۱۵٫۶ A
توان ورودی	جریان ورودی AC پیک در ۱۹۵...۲۶۴ V، تک‌فاز	۱۰٫۲ A
توان ورودی	تداوم کار هنگام قطع خط	۲۰ میلی‌ثانیه
توان کنترلی	ولتاژ ورودی DC	۲۴ V DC +/-۱۰٪
توان کنترلی	جریان، موتور بدون ترمز	۰٫۸ ADC
توان کنترلی	جریان، موتور ترمزدار ۲ A	۲٫۸ ADC
توان کنترلی	جریان هجومی	۳٫۰ A
باس DC	ولتاژ خروجی نامی باس	۲۷۶...۷۴۷ V DC
باس DC	جریان خروجی پیوسته، ۱۹۵...۲۶۴ V تک‌فاز	۳٫۲۷ ADC
باس DC	جریان خروجی پیوسته، ۳۲۴...۵۲۸ V سه‌فاز	۴٫۹۰ ADC
باس DC	جریان خروجی پیک، ۱۹۵...۲۶۴ V تک‌فاز	۹٫۸ ADC
باس DC	جریان خروجی پیک، ۳۲۴...۵۲۸ V سه‌فاز	۱۴٫۷ ADC
باس DC	ولتاژ ورودی پیرو باس مشترک	۲۷۶...۷۴۷ V DC
باس DC	جریان ورودی پیرو باس مشترک	۴٫۹ ADC
باس DC	افزایش ولتاژ باس، ورودی نامی ۲۴۰ V	۴۴۰ V DC
باس DC	افزایش ولتاژ باس، ورودی نامی ۴۸۰ V	۸۱۰ V DC
باس DC	کاهش ولتاژ باس، ورودی نامی ۲۴۰ V	۱۳۸ V DC
باس DC	کاهش ولتاژ باس، ورودی نامی ۴۸۰ V	۲۷۵ V DC
خروجی	جریان خروجی پیوسته، rms	۵٫۰ A
خروجی	جریان خروجی پیوسته، ۰-pk	۷٫۱ A
خروجی	جریان خروجی پیک، rms	۱۲٫۵ A
خروجی	جریان خروجی پیک، ۰-pk	۱۷٫۷ A
خروجی	مدت‌زمان حداکثر جریان پیک	1.0 s
خروجی	توان پیوسته در ۲۳۰ V تک‌فاز	۱٫۰ کیلووات
خروجی	توان پیوسته در ۲۳۰ V سه‌فاز	۱٫۵ کیلووات
خروجی	توان پیوسته در ۴۸۰ V سه‌فاز	۳٫۲ کیلووات
خروجی	توان پیک در ۲۳۰ V تک‌فاز	۳٫۲ کیلووات
خروجی	توان پیک در ۲۳۰ V سه‌فاز	۴٫۹ کیلووات
خروجی	توان پیک در ۴۸۰ V سه‌فاز	۹٫۷ کیلووات
دینامیکی	حداکثر پهنای باند حلقه سرعت	۳۰۰ هرتز
دینامیکی	پهنای باند حلقه جریان	۱۰۰۰ هرتز
دینامیکی	فرکانس PWM	۴ کیلوهرتز
عملکرد	بازده	97%
عملکرد	جذب انرژی خازنی	۱۹٫۵۸ ژول
شنت	مقاومت شنت داخلی	۶۰ اهم
شنت	توان شنت داخلی	۵۰ W
حفاظت	رده‌بندی جریان اتصال کوتاه	۲۰۰٬۰۰۰ آمپر rms متقارن
محیطی	دمای کار با 2198-KITCON-DSL	۰...۵۰ درجه سانتی‌گراد
محیطی	دمای نگهداری	۴۰-...+۷۰ درجه سانتی‌گراد
محیطی	رطوبت نسبی	۵...۹۵٪، بدون میعان
محیطی	کلاس حفاظتی	IP20
محیطی	درجه آلودگی	2
محیطی	ارتعاش، ۵...۵۵ هرتز	دامنه دوبرابر ۰٫۳۵ میلی‌متر
محیطی	ارتعاش، ۵۵...۵۰۰ هرتز	۲٫۰ g پیک
محیطی	شوک	۱۵ g، پالس نیم‌سینوسی ۱۱ میلی‌ثانیه
مکانیکی	اندازه فریم	فریم ۱
مکانیکی	وزن تقریبی	۱٫۴ کیلوگرم (۳٫۰ پوند)
مکانیکی	ابعاد با 2198-KITCON-DSL	۲۱۵ × ۵۰ × ۲۲۶ میلی‌متر (ارتفاع × عرض × عمق)

اتصالات/رابط‌ها

اتصال یا رابط	عملکرد
توان ورودی AC	منبع تغذیه AC تک‌فاز یا سه‌فاز پشتیبانی‌شده را می‌پذیرد
توان کنترل 24V	مدارهای کنترل و توان ترمز موتور را تأمین می‌کند
باس DC	از عملکرد باس مشترک DC پشتیبانی می‌کند
توان موتور و ترمز	خروجی درایو و مدار ترمز نگهدارنده را به موتور متصل می‌کند
2198-KITCON-DSL	اتصال فیدبک موتور DSL را برای موتورهای Kinetix VP سازگار فراهم می‌کند
EtherNet/IP	از ارتباطات درایو و کنترل حرکت یکپارچه پشتیبانی می‌کند
ایمنی سیم‌کشی‌شده	اتصال ایمنی نسخه ERS درایو را فراهم می‌کند

راهنمای نصب

درایو را به‌صورت عمودی داخل یک محفظه صنعتی مناسب نصب کنید.
فواصل مشخص‌شده برای جریان هوا، سیم‌کشی و دسترسی به کانکتورها را حفظ کنید.
تهویه محفظه را با استفاده از مقادیر مستند اتلاف توان درایو تعیین کنید.
پیش از اعمال توان ورودی، هادی‌های زمین حفاظتی و هم‌بندی را متصل کنید.
کابل‌های توان موتور، توان کنترل، فیدبک و شبکه را طبق الزامات نصب سیستم مسیریابی کنید.
از کابل‌های شیلددار موتور و فیدبک تعیین‌شده برای موتور یا عملگر متصل استفاده کنید.
حفاظت مدار انشعابی متناسب با ولتاژ ورودی انتخاب‌شده و پیکربندی سیستم اعمال کنید.
درایو را به یک چرخه توان ورودی در دقیقه محدود کنید.
پیش از اتصال توان 240V یا 480V، پیکربندی منبع تغذیه AC را بررسی کنید.
هنگام تعیین ظرفیت منبع تغذیه خارجی کنترل 24V DC، جریان ترمز موتور را نیز در نظر بگیرید.
محدودیت‌های قابل‌اعمال کابل موتور را برای ترکیب منبع تغذیه ورودی و موتور رعایت کنید.
طول ترکیبی کابل توان محورهای متصل به یک باس DC را حداکثر در 250 متر نگه دارید.
از کیت مبدل 2198-H2DCK فقط با موتور‌ها، عملگرها و کابل‌های پشتیبانی‌شده استفاده کنید.

انطباق و گواهی‌ها

گواهی یا استاندارد	مشخصات
cULus	مورد تأیید UL طبق استانداردهای ایمنی ایالات متحده و کانادا، UL 508C، پرونده E59272
EMC CE	IEC 61800-3:2004 + A1:2012
ولتاژ پایین CE	IEC 61800-5-1:2007
ایمنی عملکردی	دارای گواهی TÜV
رده ایمنی سیم‌کشی‌شده	تا PL d، رده 3 طبق ISO 13849
رده ایمنی سیم‌کشی‌شده	تا SIL CL2 طبق IEC 61508، IEC 61800-5-2 و IEC 62061
RCM	انطباق با مقررات ارتباطات رادیویی استرالیا
KC	شماره ثبت KCC-REM-RAA-2198
ODVA	انطباق با EtherNet/IP آزمایش شده است
OSHA	حداکثر نویز شنیداری کمتر از 85 dBA
طراحی سازگار با محیط‌زیست	کلاس بازده IE2 طبق مقررات EU 2019/1781

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

جریان خروجی پیوسته درایو چقدر است؟

درایو جریان خروجی پیوسته ۵٫۰ آمپر RMS ارائه می‌دهد.

چرا این دستگاه به‌عنوان درایو ۱۲٫۵ آمپری توصیف می‌شود؟

مقدار ۱۲٫۵ آمپر، جریان خروجی پیک RMS است. جریان خروجی پیوسته ۵٫۰ آمپر RMS است.

چه پیکربندی‌هایی برای توان ورودی پشتیبانی می‌شوند؟

این درایو از ورودی تک‌فاز یا سه‌فاز در ردهٔ ۲۴۰ ولت و ورودی سه‌فاز در ردهٔ ۴۸۰ ولت پشتیبانی می‌کند.

آیا درایو از عملکرد باس مشترک پشتیبانی می‌کند؟

بله. این درایو از ورودی پیروِ باس مشترک DC در محدودهٔ ۲۷۶ تا ۷۴۷ ولت پشتیبانی می‌کند.

چه نوع عملکرد ایمنی ارائه می‌شود؟

نسخهٔ ERS ایمنی عملکردی سیم‌کشی‌شده‌ای را ارائه می‌دهد که تا سطح PL d، ردهٔ ۳ و SIL CL2 رتبه‌بندی شده است.
