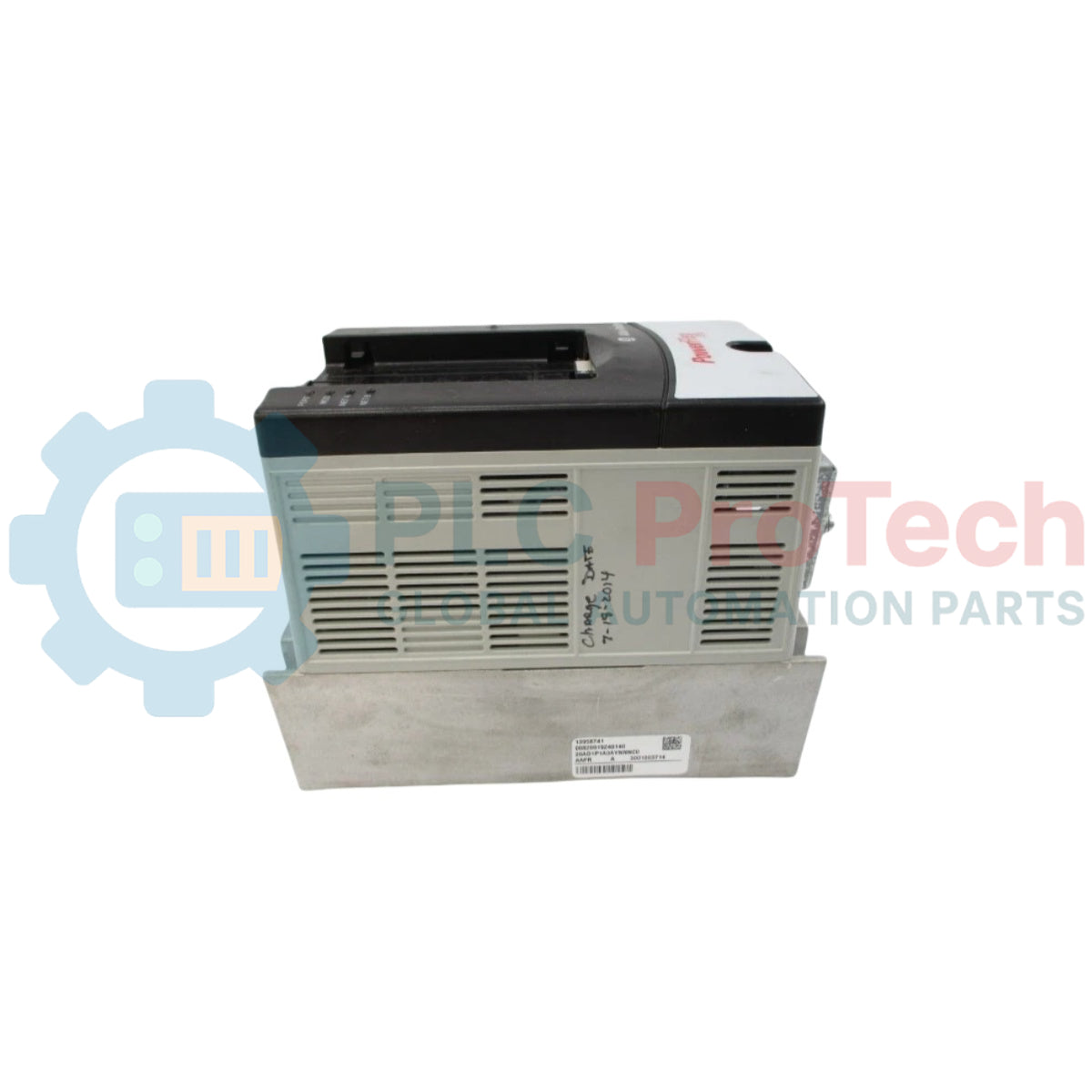

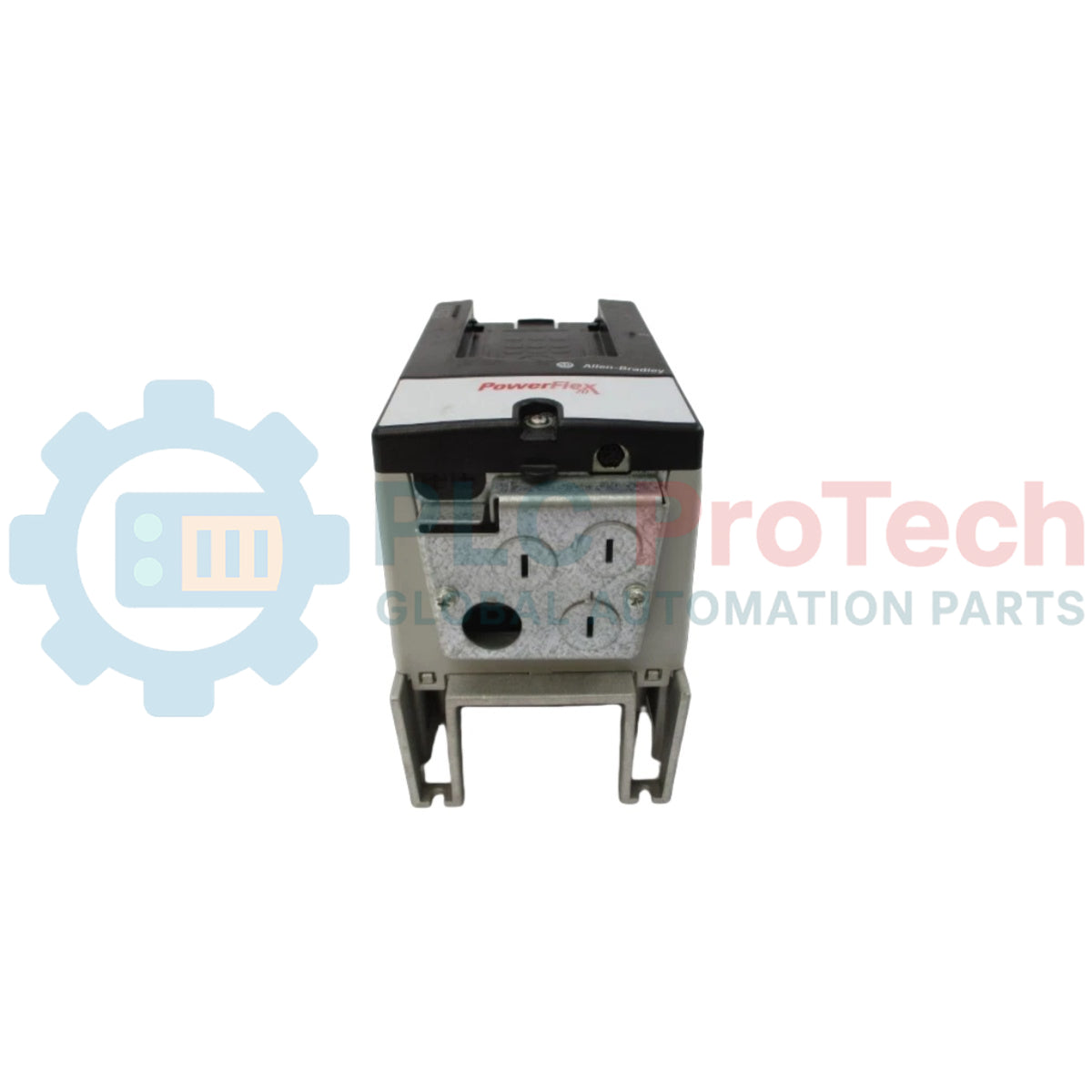

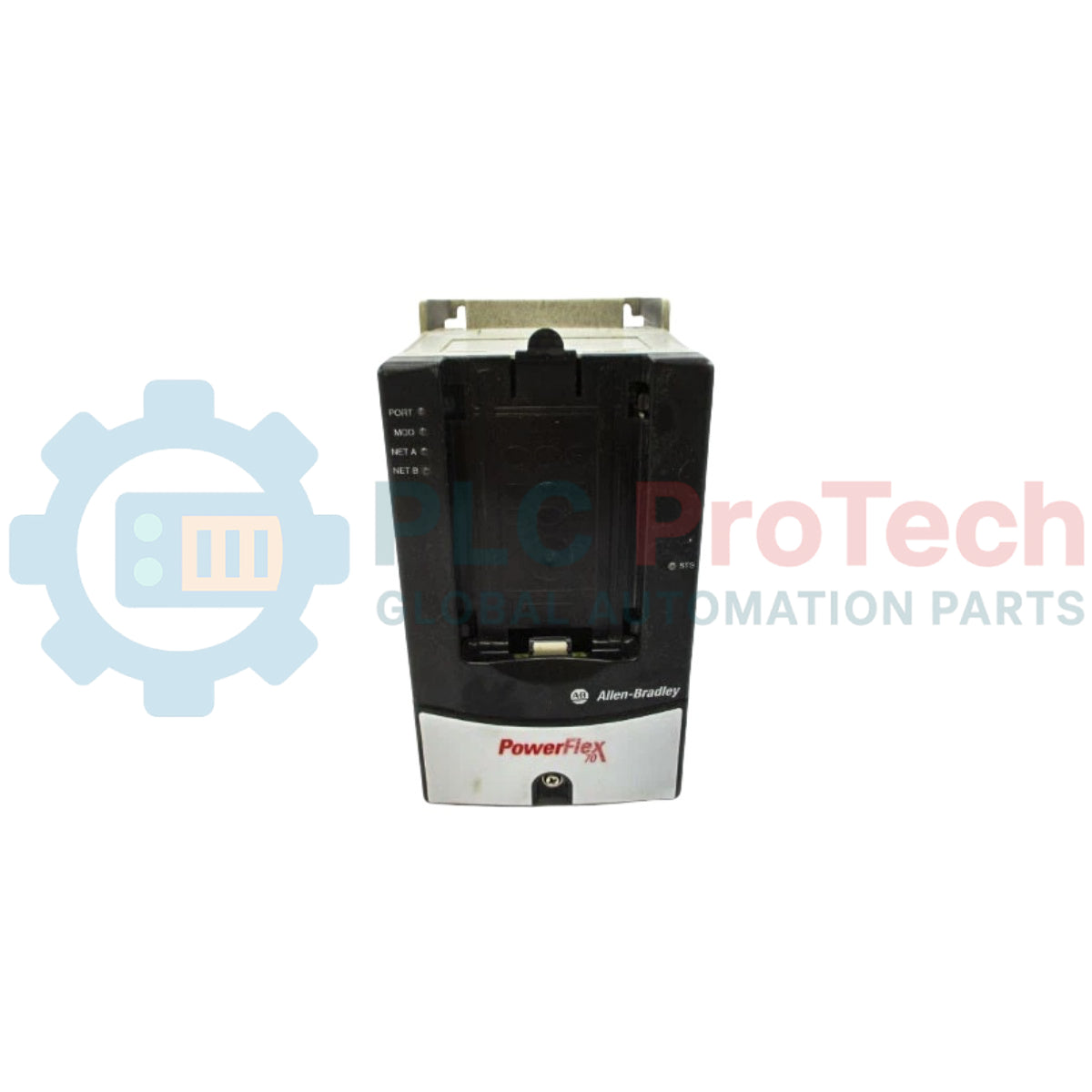

کنترلر درایو AC Allen-Bradley 20AD1P1A3AYNNNC0 PowerFlex 70

مروری بر محصول

 Allen-Bradley 20AD1P1A3AYNNNC0 (20AD1P1A3AYNNNC0) یک درایو AC پرقدرت PowerFlex 70 است که برای ارائه کنترل قدرتمند موتور و یکپارچه‌سازی بی‌نقص در معماری‌های پیچیده صنعتی طراحی شده است. این درایو که برای بخش‌های سنگین صنعتی مانند نفت و گاز، معدن و فرآوری فلزات ساخته شده، تنظیم گشتاور و سرعت فوق‌العاده‌ای را برای کاربردهایی از پمپ‌های گریز از مرکز تا سیستم‌های نوار نقاله پیشرفته فراهم می‌کند.  20AD1P1A3AYNNNC0 با بهره‌گیری از قابلیت‌های پیشرفته مدیریت توان و تشخیص خطا، حداکثر دسترس‌پذیری سیستم را تضمین می‌کند و هم‌زمان مصرف انرژی و فرسایش مکانیکی تجهیزات پایین‌دست را به میزان چشمگیری کاهش می‌دهد.

پیکربندی فنی

20AD1P1A3AYNNNC0 از یک نام‌گذاری دقیق پیروی می‌کند که مشخصات سخت‌افزاری تخصصی آن را تعیین می‌کند. پیشوند «20A» نشان می‌دهد که این محصول یک واحد PowerFlex 70 است، درحالی‌که کد ولتاژ «D» سازگاری آن با برق سه‌فاز 480 VAC را تأیید می‌کند. این درایو با رده جریان «1P1»، خروجی دقیق 1.1 آمپر ارائه می‌دهد و برای کنترل دقیق بارهای کوچک ایده‌آل است.

این پیکربندی مشخص شامل فریم اندازه «A» با محفظه نصب تابلویی IP20 (NEMA نوع 1) است که آن را برای محیط‌های کنترل‌شده داخل تابلو بهینه می‌کند. عدد «3» در بخش رابط نشان می‌دهد که دستگاه به یک ماژول رابط کاربری انسانی (HIM) با نمایشگر LCD عددی کامل برای برنامه‌ریزی و پایش محلی مجهز است. حرف «A» در بخش دفترچه راهنما، پشتیبانی از مجموعه کامل مستندات چندزبانه را تضمین می‌کند. نکته مهم اینکه «Y» نشان‌دهنده وجود IGBT ترمز داخلی است که هنگام استفاده همراه با یک مقاومت خارجی، امکان کاهش سریع سرعت بارهای اینرسی را فراهم می‌کند. پسوند «NNNC0» نیز تأیید می‌کند که ماژول‌های ارتباطی داخلی و گزینه‌های بازخورد از پیش نصب‌شده وجود ندارند و امکان یکپارچه‌سازی سفارشی سیستم را فراهم می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

سؤال ۱: حرف «Y» در جایگاه دهم شماره مدل چه چیزی را نشان می‌دهد؟

پاسخ ۱: حرف «Y» نشان می‌دهد که درایو به IGBT ترمز داخلی مجهز است. این قابلیت به درایو اجازه می‌دهد انرژی بازگشتی موتور را هنگام کاهش سرعت مدیریت کند، مشروط بر اینکه یک مقاومت ترمز خارجی متصل شده باشد.

سؤال ۲: آیا این درایو با ورودی برق تک‌فاز سازگار است؟

پاسخ ۲: خیر. 20AD1P1A3AYNNNC0 به‌طور اختصاصی برای ورودی سه‌فاز 480 VAC طراحی شده است. کارکرد با برق تک‌فاز باعث بروز خطاهای از دست رفتن فاز و احتمال خرابی سخت‌افزار خواهد شد.

سؤال ۳: آیا می‌توانم بعداً ارتباط Ethernet را به این واحد اضافه کنم؟

پاسخ ۳: بله. اگرچه این واحد «NNN» (بدون ارتباطات) است، می‌توانید یک آداپتور 20-COMM-E (EtherNet/IP) یا 20-COMM-C (ControlNet) را در شکاف ارتباطی داخلی نصب کنید تا قابلیت‌های شبکه فعال شوند.

راهنمای مهندسی و نصب

• دفع حرارت: حداقل فاصله 102 میلی‌متر (4 اینچ) را در بالا و پایین فریم درایو رعایت کنید. از آنجا که این دستگاه از نوع فریم A است، مسدود شدن دریچه‌های بالایی باعث پیرشدن زودهنگام خازن‌ها یا فعال شدن خطای «Over-temp» در بار کامل خواهد شد.

• روش اتصال زمین: از یک سیم زمین اختصاصی استفاده کنید که مستقیماً از ترمینال زمین درایو به شینه مشترک PE (زمین حفاظتی) سیستم متصل شود. برای جلوگیری از ایجاد حلقه‌های زمین که با سیگنال‌های LCD HIM تداخل دارند، از اتصال زنجیره‌ای زمین بین چند درایو خودداری کنید.

• انتخاب مقاومت ترمز: هنگام استفاده از IGBT داخلی، اطمینان حاصل کنید که مقدار اهمی مقاومت خارجی کمتر از حداقل مقدار مشخص‌شده برای واحد فریم A با ولتاژ 480 ولت نباشد تا از آسیب به ترانزیستور سوئیچینگ داخلی جلوگیری شود.

مزایای مهندسی

20AD1P1A3AYNNNC0 به دلیل چگالی توان بالا و برخورداری از رابط LCD جامع متمایز است؛ این رابط عیب‌یابی در محل را بدون نیاز به لپ‌تاپ ساده می‌کند. کنترل برداری بدون حسگر آن، گشتاور راه‌اندازی بالا و تنظیم عالی سرعت را بدون هزینه انکودر فراهم می‌سازد. علاوه بر این، طراحی داخلی ماژولار آن امکان ارتقای پروتکل‌های ارتباطی در محل را فراهم می‌کند و تضمین می‌کند که درایو با تکامل شبکه‌های سراسری کارخانه به‌سوی استانداردهای صنعت 4.0 همچنان کارآمد و به‌روز باقی بماند.
