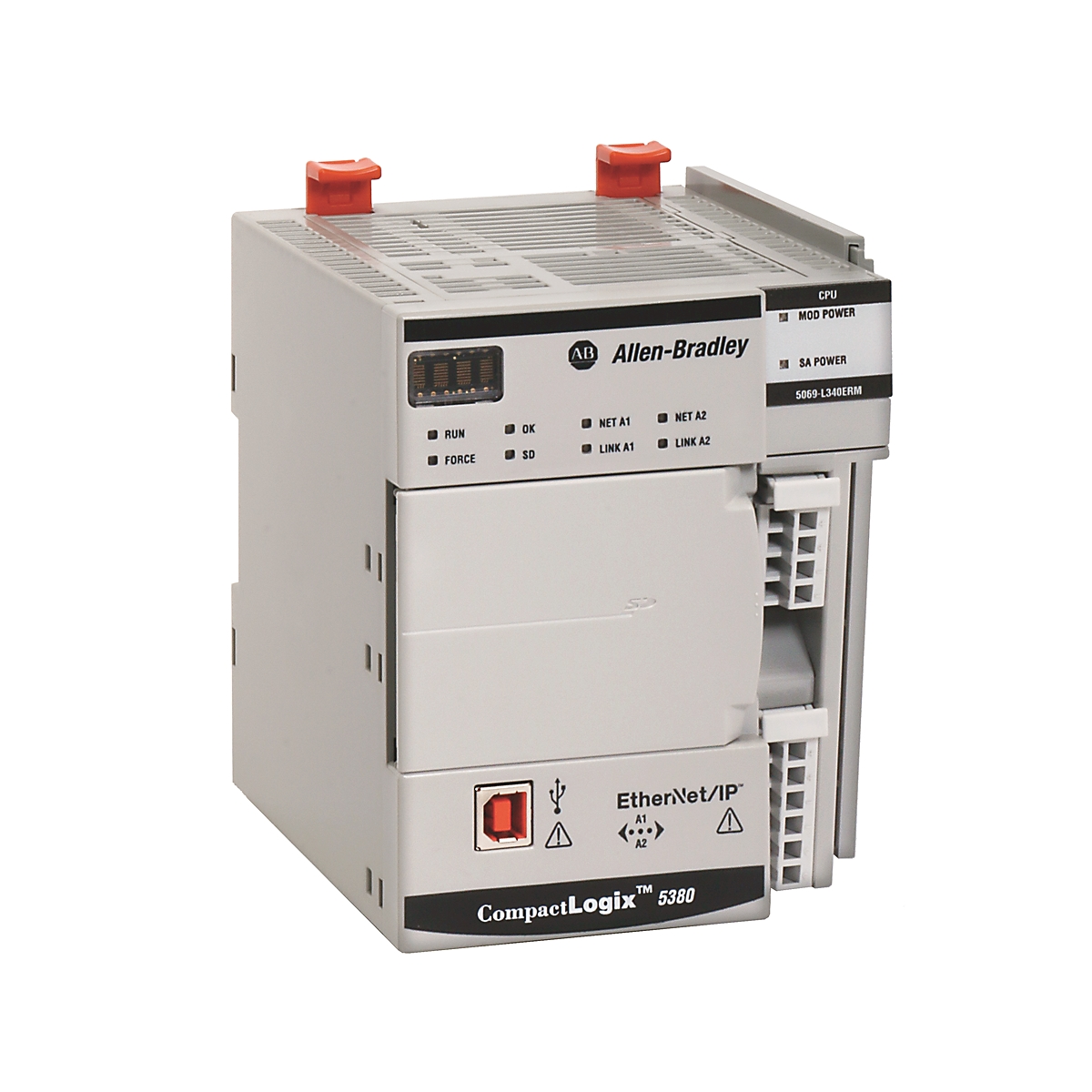

کنترل‌کننده CompactLogix 5380 مدل 5069-L310ERM | Allen-Bradley

مدل 5069-L310ERM یک کنترلر با عملکرد بالا و در رده متوسط از خانواده CompactLogix 5380 است. این کنترلر برای پاسخگویی به نیازهای پردازش سریع و داده‌محور ماشین‌های هوشمند مدرن طراحی شده است. این کنترلر گامی مهم نسبت به مدل سطح ابتدایی L306 است که حافظه و ظرفیت گره‌های بیشتری ارائه می‌دهد و در عین حال فرم فاکتور جمع و جور خود را حفظ کرده است.

مشخصات فنی کلیدی

قابلیت‌های اصلی

1. کنترل حرکت مقیاس‌پذیر

حرف "M" نشان می‌دهد که این کنترلر قابلیت حرکت دارد. این کنترلر از تا 4 محور حرکت هماهنگ CIP پشتیبانی می‌کند که امکان کنترل دقیق سروو درایوها (مانند Kinetix 5500 یا 5700) را از طریق شبکه استاندارد اترنت فراهم می‌کند. همچنین می‌تواند تا 256 محور حرکت غیر یکپارچه را مدیریت کند.

2. شبکه‌سازی گیگابیت پیشرفته

این کنترلر مجهز به دو پورت اترنت 1 گیگابیت بر ثانیه است که تبادل داده با سرعت بالا و توپولوژی‌های شبکه انعطاف‌پذیر را پشتیبانی می‌کند:

• حالت دو IP: به کنترلر اجازه می‌دهد دو آدرس IP متفاوت داشته باشد—یکی برای شبکه ورودی/خروجی سطح ماشین و دیگری برای شبکه سازمانی سطح کارخانه—که امنیت و جداسازی ترافیک را بهبود می‌بخشد.

• حالت خطی/DLR: از حلقه سطح دستگاه (DLR) برای دسترسی بالا به شبکه پشتیبانی می‌کند؛ اگر یک کابل در حلقه قطع شود، سیستم بدون وقفه به ارتباط ادامه می‌دهد.




3. عملکرد بهبود یافته سیستم

این کنترلر که بخشی از سری 5380 است، دارای یک بکلین سریع است که زمان اسکن ورودی/خروجی را نسبت به سری قدیمی‌تر 1769 CompactLogix به طور قابل توجهی کاهش می‌دهد. این ویژگی آن را برای کاربردهایی که نیاز به واکنش سریع ایمنی یا ثبت‌نام با سرعت بالا دارند، گزینه‌ای عالی می‌سازد.

سؤالات متداول فنی

چگونه 5069-L310ERM با 5069-L306ERM مقایسه می‌شود؟

مدل L310ERM تقریباً دو برابر حافظه کاربر (1 MB در مقابل 0.6 MB)، تعداد گره‌های اترنت بیشتر (24 در مقابل 16) و دو برابر تعداد محورهای حرکت CIP پشتیبانی شده (4 در مقابل 2) ارائه می‌دهد.

چه منبع تغذیه‌ای برای این کنترلر لازم است؟

این کنترلر به منبع تغذیه DC دو ورودی نیاز دارد:

• تغذیه MOD (18-32 ولت DC): منطق داخلی کنترلر را تغذیه می‌کند.




• تغذیه SA (18-32 ولت DC): برای تغذیه مدارهای سمت فیلد ماژول‌های ورودی/خروجی متصل استفاده می‌شود.




آیا برای پشتیبان‌گیری برنامه به باتری نیاز دارد؟

خیر. مدل 5069-L310ERM از ماژول ذخیره انرژی داخلی (خازن‌ها) برای نوشتن برنامه در حافظه غیر فرار هنگام قطع برق استفاده می‌کند و نیازی به باتری لیتیومی ندارد.

راهنمای مهندسی و نصب

• نصب: نصب افقی روی ریل DIN استاندارد 35 میلی‌متری الزامی است. حداقل 50 میلی‌متر (2 اینچ) فضای خالی بالا و پایین دستگاه برای خنک‌سازی همرفتی فراهم کنید.

• محل قرارگیری ماژول: کنترلر باید در سمت چپ‌ترین ماژول در بانک ورودی/خروجی محلی 5069 قرار گیرد.

• بلوک‌های ترمینال قابل جدا شدن (RTB): اطمینان حاصل کنید که بلوک ترمینال مورد نیاز (معمولاً 5069-RTB18 یا 5069-RTB14) برای اتصال تغذیه MOD و SA را دارید، زیرا این موارد اغلب به صورت جداگانه فروخته می‌شوند.

مزایای مهندسی

5069-L310ERM برای کاربردهایی ایده‌آل است که محدودیت‌های حافظه کنترلرهای سطح ابتدایی را پشت سر گذاشته‌اند اما هنوز به تعداد محورهای بالای مدل‌های L320 یا L330 نیاز ندارند. عملکرد اترنت گیگابیت آن تضمین می‌کند که کنترلر می‌تواند ترافیک افزایش یافته دستگاه‌های مدرن IIoT (اینترنت صنعتی اشیاء) و صفحه‌نمایش‌های HMI با وضوح بالا را بدون کاهش سرعت اجرای منطق مدیریت کند.
