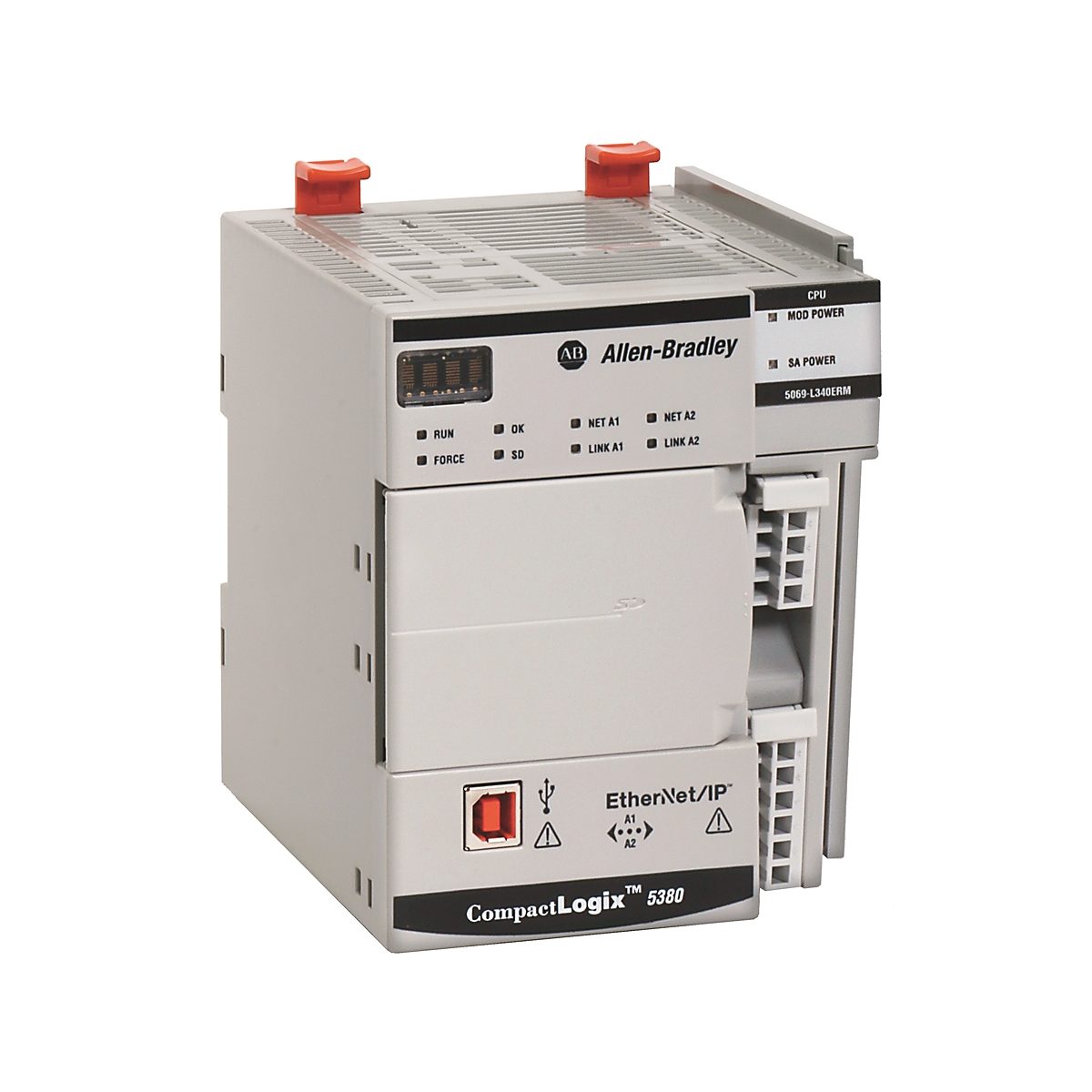

تولیدکننده: Allen-Bradley
شماره محصول: 5069-L310ER-NSE
کشور سازنده:ایالات متحده آمریکا
نوع محصول: کنترلر بدون انرژی ذخیرهشده
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 768g
ابعاد: ۱۴۳٫۹۷ × ۹۸٫۱۰ × ۱۳۶٫۸۱ میلیمتر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه
5069-L310ER-NSE نسخهای تخصصی از کنترلر CompactLogix 5380 است که برای محیطهایی طراحی شده است که در آنها «انرژی ذخیرهشده» یک خطر ایمنی یا امنیتی محسوب میشود. این کنترلر ضمن حفظ ویژگیهای اصلی و عملکرد بالای سری 5380، بهطور ویژه برای مناطق خطرناک یا محدودشده—مانند معادن، کارخانههای تولید مواد منفجره یا مراکز داده با امنیت بالا—مهندسی شده است؛ مناطقی که استفاده از خازنهای سنتی ذخیرهکننده انرژی در آنها ممنوع است.
| پارامتر | جزئیات مشخصات |
| مدل | 5069-L310ER-NSE |
| برند | Allen-Bradley (Rockwell Automation) |
| حافظه کاربر | ۱ مگابایت |
| ویژگی NSE | بدون انرژی ذخیرهشده (بدون خازن یا باتری داخلی) |
| گرههای اترنت | پشتیبانی از حداکثر ۲۴ گره Ethernet/IP |
| ظرفیت I/O محلی | پشتیبانی از حداکثر ۸ ماژول Compact I/O محلی 5069 |
| درگاههای ارتباطی | ۲ اترنت (گیگابیتی) / ۱ USB (برنامهنویسی) |
| نرمافزار برنامهنویسی | Studio 5000 Logix Designer (نسخه ۲۸ یا بالاتر) |
کنترلرهای استاندارد CompactLogix از ماژولهای ذخیرهسازی انرژی داخلی (خازنها) برای نوشتن دادهها در حافظه غیرفرّار هنگام قطع برق استفاده میکنند. نسخه NSE این قطعات را حذف میکند. در نتیجه، هنگام قطع برق، انرژی تلفشده کمتر از آستانه لازم برای ایجاد اشتعال در جوهای انفجاری خواهد بود و الزامات سختگیرانه مناطق خطرناک و ایمنی ذاتی را برآورده میکند.
این کنترلر با وجود ویژگیهای ایمنی تخصصی خود، عملکرد سری 5380 را حفظ میکند:
توان عملیاتی گیگابیتی: دو درگاه ۱ گیگابیتی تبادل داده با سرعت بالا را پشتیبانی میکنند.
حالت Dual-IP: امکان بخشبندی شبکه و جداسازی ترافیک I/O سطح ماشین از شبکههای سازمانی سطح بالاتر را فراهم میکند.
پشتیبانی از DLR: از Device Level Ring برای دسترسپذیری بالای شبکه پشتیبانی میکند.
این کنترلر از پلتفرم 5069 Compact I/O استفاده میکند که در مقایسه با سری قدیمیتر 1769، زمانهای اسکن بسیار سریعتر و دقت بالاتری را برای کاربردهای حساس به زمان فراهم میکند.
نسخه NSE هنگام قطع برق چگونه دادهها را مدیریت میکند؟
از آنجا که 5069-L310ER-NSE انرژی داخلی لازم برای نوشتن دادهها روی کارت SD هنگام خاموششدن ناگهانی را ندارد، هر دادهای که قبلاً در حافظه غیرفرّار ذخیره نشده باشد (یا با یک سیستم SCADA/DB همگامسازی نشده باشد) از بین خواهد رفت. در این کاربردها، مهندسان معمولاً در صورت حیاتی بودن حفظ دادهها از منبع تغذیه بدون وقفه (UPS) خارجی استفاده میکنند.
آیا میتوانم از این کنترلر برای کنترل حرکت استفاده کنم؟
خیر. 5069-L310ER-NSE نشانگذاری «M» را ندارد. اگر به قابلیت حرکت یکپارچه در قالب بدون انرژی ذخیرهشده نیاز دارید، باید به دنبال گونه «ERM-NSE» باشید؛ هرچند L310ER-NSE عمدتاً برای منطق گسسته و فرایندی استفاده میشود.
«SA Power» و «MOD Power» در این واحد چیست؟
معماری 5069 ورودیهای برق را از یکدیگر جدا میکند:
MOD Power: منطق داخلی کنترلر را تغذیه میکند.
SA Power: مدارهای سمت فیلد ماژولهای I/O را تغذیه میکند. هر دو باید از طریق ترمینالبلوک قابلجداشدن (RTB) سیمکشی شوند.
وابستگی به برق خارجی: از آنجا که این واحد نمیتواند از خود پشتیبانگیری کند، اطمینان حاصل کنید که منطق کاربرد برای راهاندازی مجدد «پاک» طراحی شده باشد. برای ذخیره پروژه از کارت 1784-SD2 استفاده کنید، اما توجه داشته باشید که مقادیر تگها پس از خاموش و روشنکردن برق به آخرین وضعیت ذخیرهشده بازمیگردند.
نصب: نصب استاندارد افقی روی ریل DIN. مانند سایر کنترلرهای 5380، برای دفع حرارت به فاصله کافی نیاز دارد، زیرا پردازنده پرسرعت گرمای قابلتوجهی تولید میکند.
محیطهای امن: سری NSE اغلب در تأسیسات امن دولتی یا نظامی الزامی است؛ مکانهایی که توانایی دستگاه برای حفظ شارژ (و در نتیجه حفظ احتمالی دادهها در حافظه) پس از قطع برق، یک آسیبپذیری امنیتی تلقی میشود.
5069-L310ER-NSE استاندارد صنعتی برای ایمنی در مکانهای خطرناک است. این محصول به مدیران کارخانه اجازه میدهد یک کنترلر مدرن و پرسرعت Logix را در مناطقی به کار گیرند که پیشتر مجبور بودند به فناوریهای قدیمیتر و کمتوانتر متکی باشند. راکول با حذف انرژی ذخیرهشده، مسیر نوسازی عملیات جابهجایی مواد منفجره، فرایندهای شیمیایی و استخراج زیرزمینی را بدون به خطر انداختن پروتکلهای ایمنی فراهم کرده است.
