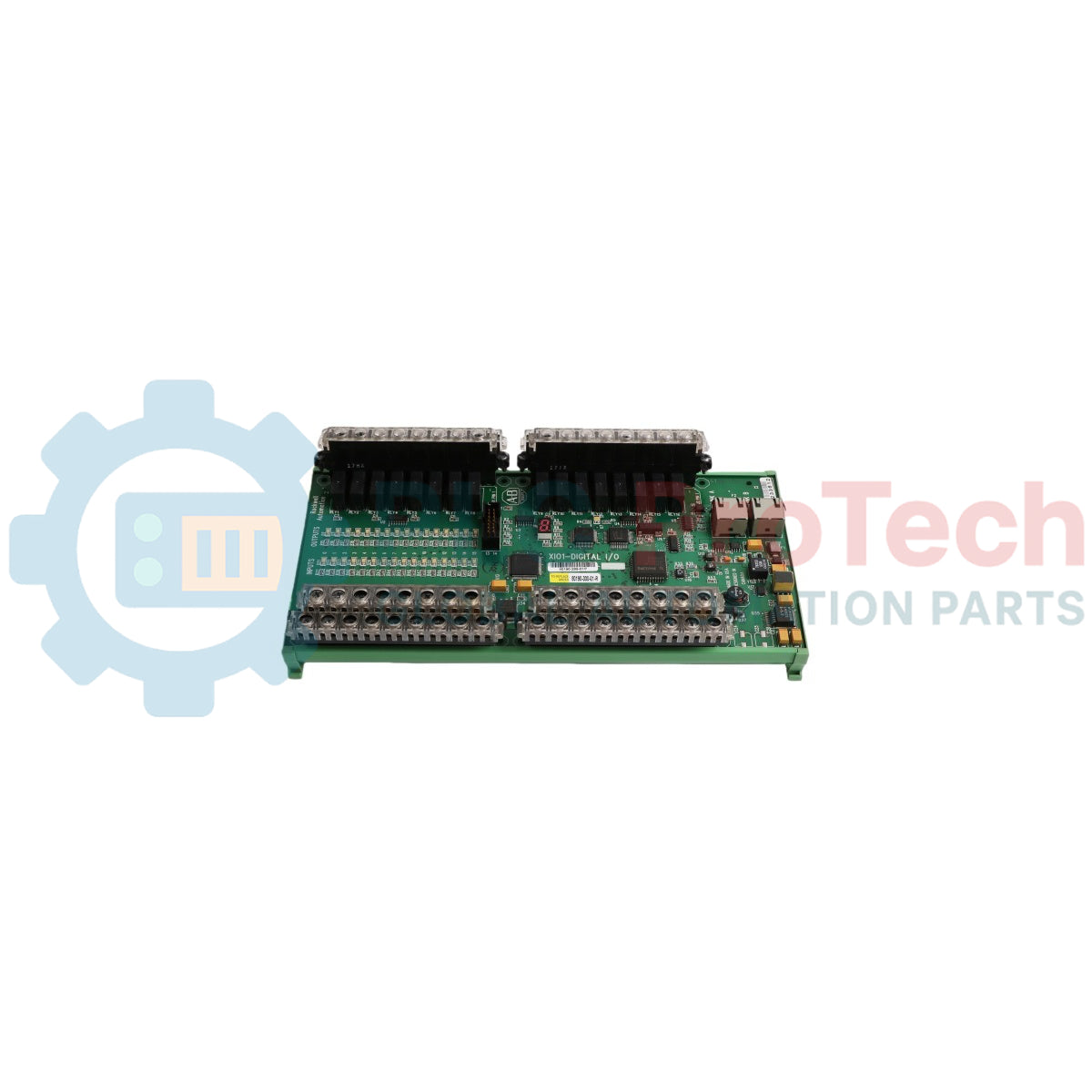

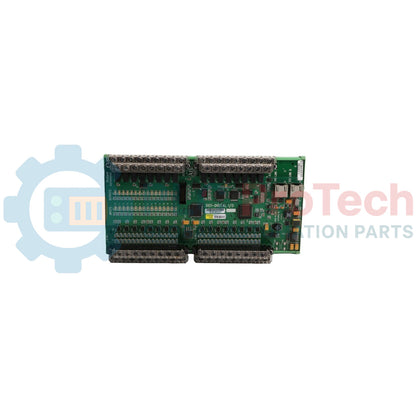

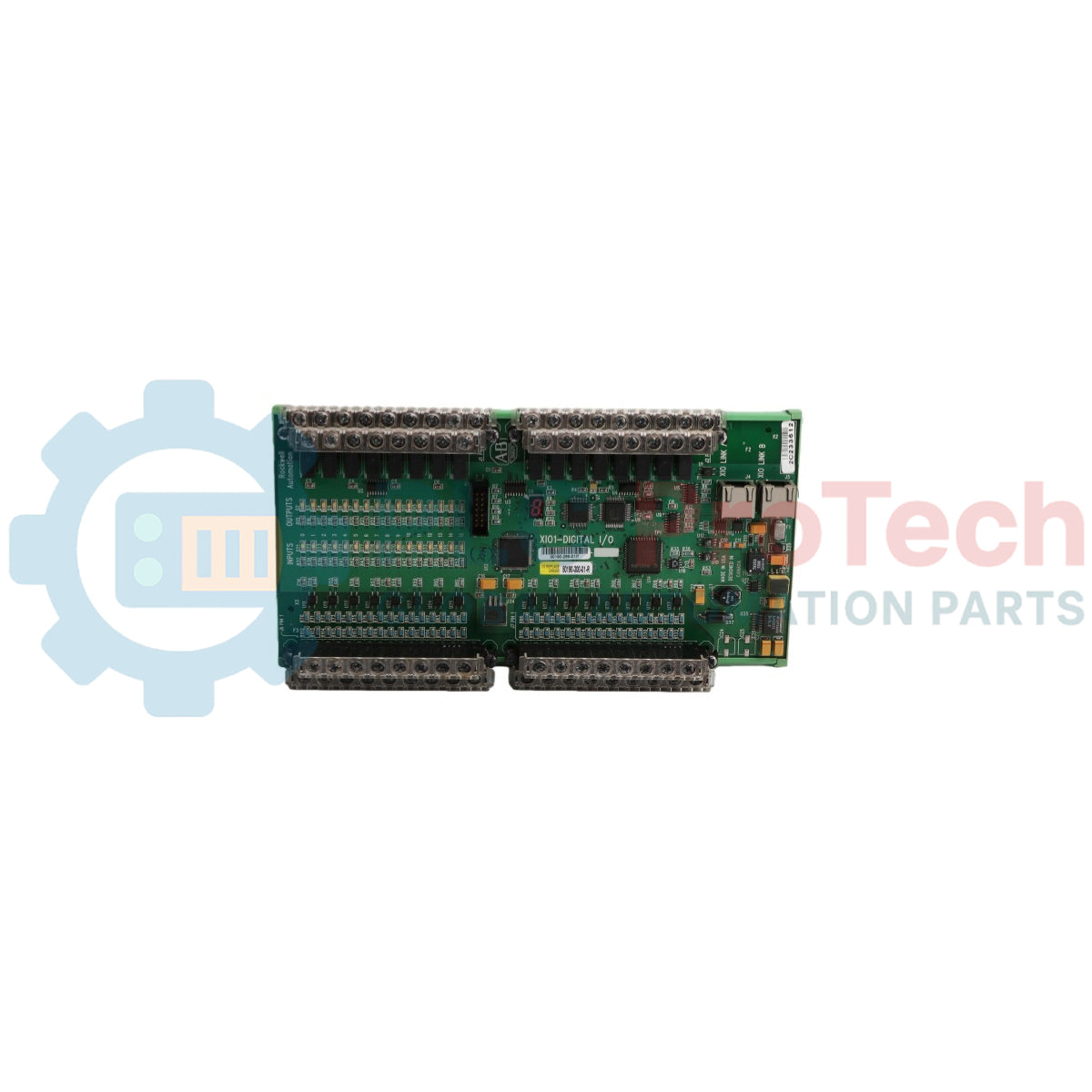

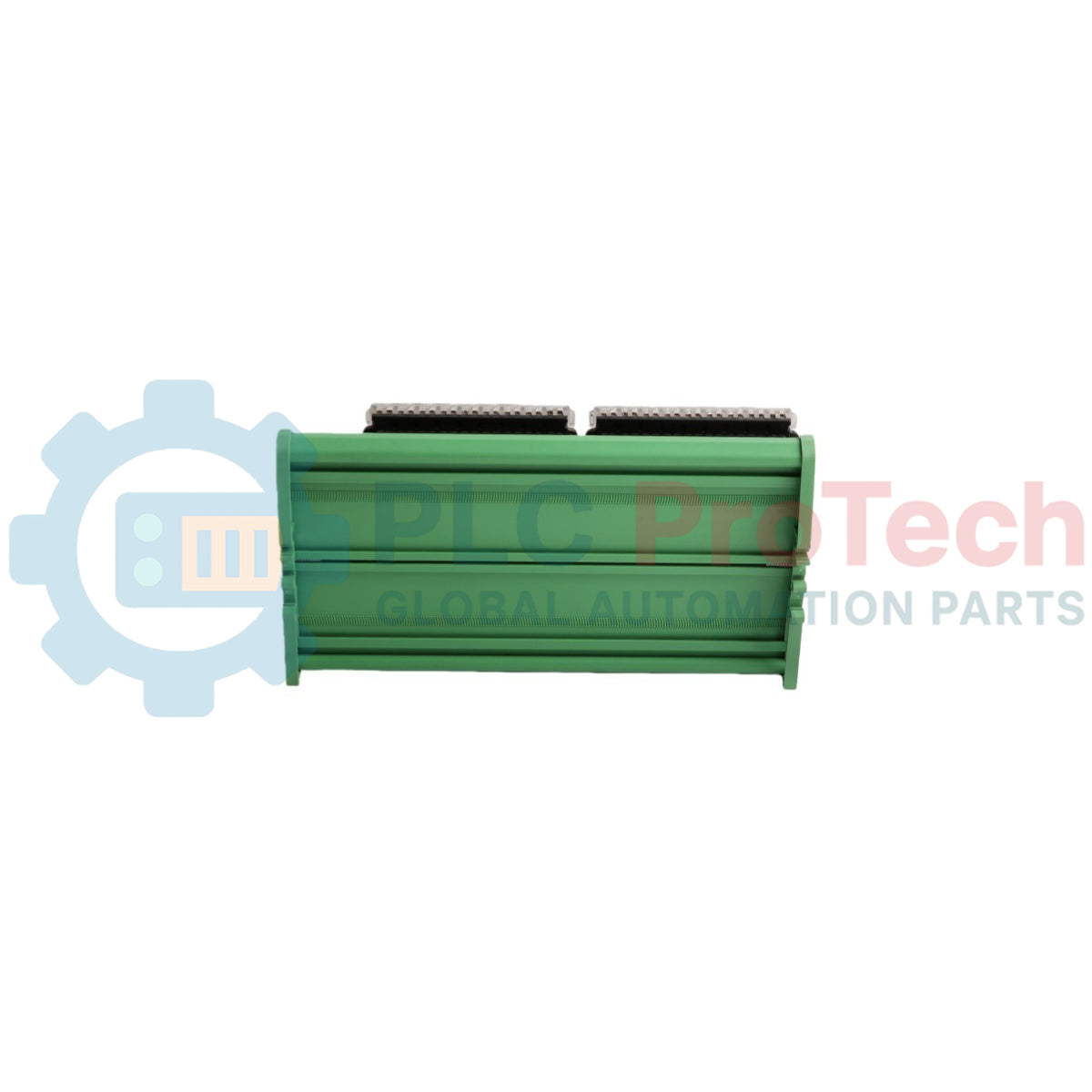

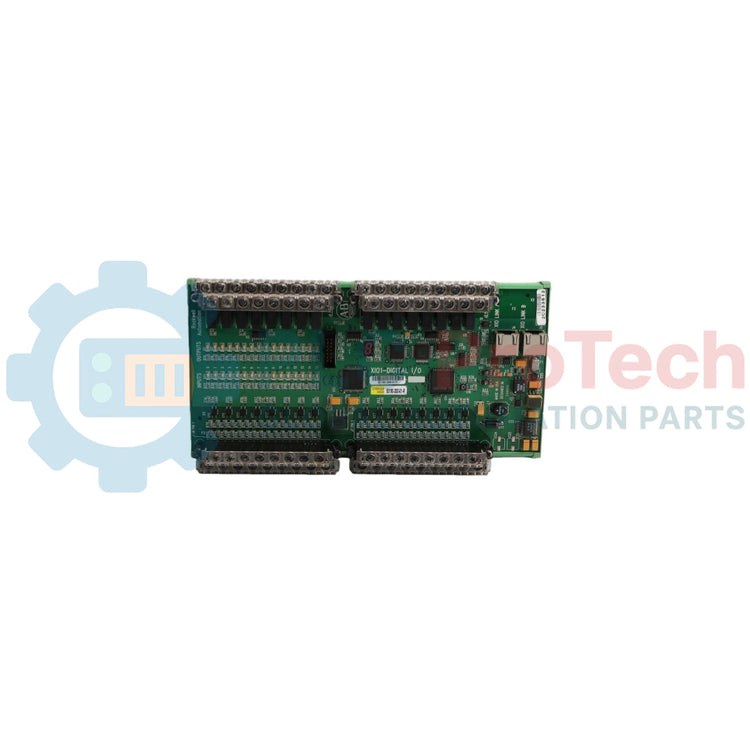

برد ورودی/خروجی خارجی XIO پاورفلکس 7000 Allen-Bradley 80190-300-01-R

Q: هشدار از دست رفتن کارت XIO در رابط کاربری درایو به چه معناست؟

هشدار از دست رفتن کارت XIO (کدهای ۹۰ تا ۹۵) نشان میدهد که برد ورودی/خروجی خارجی مربوطه، اتصال ارتباطی خود را بین سایر آداپتورهای داخلی و برد کنترل آنالوگ (ACB) از دست داده است.

Q: چگونه میتوان خطای حفاظتی کمکی خارجی را که به دستگاه نسبت داده شده است، عیبیابی کرد؟

برای عیبیابی خطا، وضعیت فیزیکی دستگاه مسئول کنتاکت کمکی را بررسی کنید، سیگنال ۱۲۰ ولتی عبوری از حلقه سیمکشی خارجی را اندازهگیری کنید و بیتهای وضعیت ورودی برد XIO مربوطه را از طریق پارامترهای درایو بررسی کنید.

SKU 80190-300-01-R

موجود در انبار

12-month warranty
Free returns within 30 days

تولیدکننده: Allen-Bradley
شماره محصول: 80190-300-01-R
کشور سازنده:ایالات متحده آمریکا
نوع محصول: بردهای ورودی/خروجی درایو
بارکد: 8537101190
پرداخت: حواله بانکی (T/T)، وسترن یونیون
وزن: 500g
ابعاد: 180 میلی‌متر x 150 میلی‌متر x 25 میلی‌متر
بندر حمل و نقل: شیامن
گارانتی: ۱۲ ماه

توضیحات

برد توسعه ورودی/خروجی خارجی Allen-Bradley با شماره 80190-300-01-R، منحصراً برای سری درایوهای AC ولتاژ متوسط PowerFlex 7000 طراحی شده است. این برد که با عنوان XIO نیز شناخته می‌شود، با فراهم‌کردن حلقه‌های ردیابی ورودی و خروجی اضافی، قابلیت‌های رابط داخلی سیستم درایو را گسترش می‌دهد. این برد به‌طور یکپارچه در توپولوژی کنترل درایو نصب می‌شود، مستقیماً با برد رابط مشتری (CIB) ارتباط برقرار می‌کند و داده‌های سیگنال دیجیتال را از طریق یک لینک ارتباطی محلی اختصاصی به برد کنترل آنالوگ (ACB) منتقل می‌نماید.

برد 80190-300-01-R که در پیکربندی‌های درایو ولتاژ متوسط، از جمله فریم‌های Bulletin 7000A، 7000 و 7000L، به کار می‌رود، به‌عنوان رابط مرکزی سیگنال‌های حفاظتی و وضعیت خارجی عمل می‌کند. این برد در پایش رشته‌های خطای کمکی، رله‌های حفاظتی خارجی، اضافه‌بار فن‌های اصلی خنک‌کننده و حلقه‌های کنتاکتور مبدل حرارتی تخصص دارد. با پردازش وضعیت ورودی‌های چندکاناله، برد به پردازنده اصلی درایو امکان می‌دهد افت‌های مشخص توان کنترل، هشدارهای دمای محیط یا کاهش جریان هوا را شناسایی کرده و برای حفاظت از تجهیزات صنعتی، توالی‌های قطع ایمن را اجرا کند.

ویژگی‌ها

معماری توسعه‌یافته خطا: ظرفیت پشتیبانی از حداکثر 16 پیکربندی خطای خارجی (External 1...16) را فراهم می‌کند که از طریق پارامترهای برنامه‌ریزی، امکان نگاشت آن‌ها به خطاهای درایو کلاس 1 یا کلاس 2 وجود دارد.
رابط یکپارچه ورودی‌های ایمنی: بازخورد سیگنال استاندارد 120V را از تجهیزات حفاظتی خارجی، شبکه‌های UPS تأمین‌شده توسط مشتری و حلقه‌های ایزوله وضعیت سیستم دریافت می‌کند.
پایش فن و کنتاکت: مستقیماً با کنتاکتورهای فن خنک‌کننده خارجی و اضافه‌بارهای حرارتی ارتباط برقرار می‌کند تا سلامت جریان هوای سراسر سیستم را به‌طور مداوم پایش نماید.
ارتباطات LED تشخیصی: عیب‌یابی داخلی آداپتور به‌طور پیوسته با برد کنترل آنالوگ (ACB) ارتباط برقرار می‌کند و در صورت شناسایی قطع ارتباط XIO، هشدارهای پیشگیرانه ارائه می‌دهد.

کاربردها

برد ورودی/خروجی خارجی 80190-300-01-R در کاربردهای صنعتی دشوارِ ولتاژ متوسط که توسط درایوهای PowerFlex 7000 تغذیه می‌شوند، به کار می‌رود:

سکوهای استخراج نفت و گاز، از جمله سامانه‌های کنترل پمپ‌های شناور برقی.
نوار نقاله‌های معدنی، درایوهای آسیاب و ماشین‌آلات استخراج مواد سنگین.
پیشرانه‌های دریایی، کنترل رانشگرها و سامانه‌های مدیریت توان کشتی.
شبکه‌های پمپاژ پُرظرفیت تصفیه‌خانه‌های آب و دمنده‌های سنگین.
سامانه‌های تهویه مطبوع صنعتی در مقیاس بزرگ، سامانه‌های خنک‌کاری و تجهیزات هواساز.

مشخصات فنی

پارامتر	مشخصات
تولیدکننده	Allen-Bradley / Rockwell Automation
مدل	80190-300-01-R
سرواژه / عنوان	XIO (ورودی / خروجی خارجی)
سری محصولات سازگار	درایوهای AC ولتاژ متوسط PowerFlex 7000
بولتن‌های پشتیبانی‌شده	7000A، 7000، 7000L (فریم A، فریم B، فریم C، دریایی، لوله حرارتی)
ولتاژ نامی سیگنال خارجی	120V AC (استاندارد برای کنتاکت‌های کمکی/حفاظتی)
ظرفیت پایش	حداکثر 16 حلقه خارجی خطا/هشدار چندکلاسه
بردهای رابط	برد رابط مشتری (CIB)، برد کنترل آنالوگ (ACB)
کدهای هشدار ارتباطی	کد هشدار 90 تا 95 (قطع کارت XIO شماره 1 تا 6)

راهنمای نصب

تفکیک سیم‌کشی و سیگنال‌ها: همه سیگنال‌های ورودی خارجی 120V AC را از مسیرهای ترمینال تعیین‌شده عبور دهید. برای حذف تداخل الکترومغناطیسی (EMI)، سیم‌کشی کنترل را کاملاً از شینه‌های توان ولتاژ متوسط جدا نگه دارید.
اتصال زمین و شیلدبندی: ساختار توان درایو باید به‌درستی اتصال زمین داشته باشد. اطمینان حاصل کنید که همه لینک‌های ارتباطی و خطوط جامپر بین آداپتورهای XIO منفرد و برد رابط مشتری (CIB)، مسیرهای اتصال زمین مناسب و پاکیزه‌ای داشته باشند.
یکپارچگی منبع تغذیه: پایدار بودن و مجهز بودن به فیوز مناسب UPS خارجی 120V تغذیه‌کننده ورودی‌های کمکی را بررسی کنید. افت یا کاهش ولتاژ در خط تغذیه 120V می‌تواند به‌صورت خطاهای خارجی کاذب یا قطع‌های حفاظتی کمکی ظاهر شود.
اتصال بین کارت‌ها: هنگام نصب چند کارت XIO در یک سیستم، جهت فیزیکی جامپرها بین آداپتورهای منفرد روی ریل کارت را بررسی کنید تا از برخورد داده یا هشدارهای قطع ارتباط جلوگیری شود.

FAQ

هشدار از دست رفتن کارت XIO در رابط کاربری درایو به چه معناست؟

هشدار از دست رفتن کارت XIO (کدهای ۹۰ تا ۹۵) نشان می‌دهد که برد ورودی/خروجی خارجی مربوطه، اتصال ارتباطی خود را بین سایر آداپتورهای داخلی و برد کنترل آنالوگ (ACB) از دست داده است.

چگونه می‌توان خطای حفاظتی کمکی خارجی را که به دستگاه نسبت داده شده است، عیب‌یابی کرد؟

برای عیب‌یابی خطا، وضعیت فیزیکی دستگاه مسئول کنتاکت کمکی را بررسی کنید، سیگنال ۱۲۰ ولتی عبوری از حلقه سیم‌کشی خارجی را اندازه‌گیری کنید و بیت‌های وضعیت ورودی برد XIO مربوطه را از طریق پارامترهای درایو بررسی کنید.

ولتاژ نامی مورد استفاده برای ورودی‌های حفاظت خارجی روی برد چقدر است؟

برد معمولاً از مسیر سیگنال AC با ولتاژ نامی ۱۲۰ ولت استفاده می‌کند که از یک شبکه UPS خارجی تأمین می‌شود تا کنتاکت‌های وضعیت سیستم و رله‌های حفاظتی را پایش کند.
