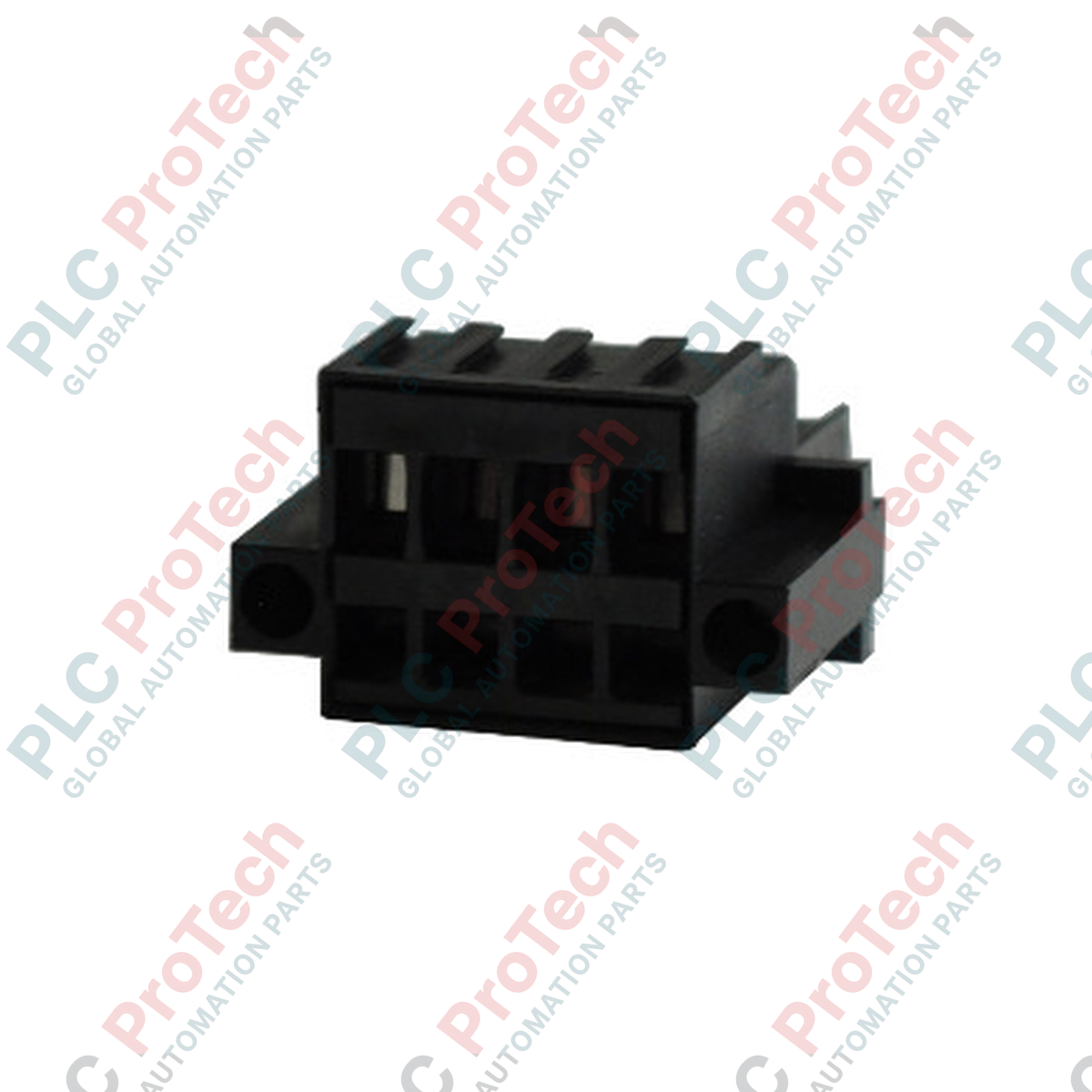

ترمینال بلوک جانبی گیره قفسی ۴ پین با گام ۳٫۵ میلی‌متر مدل B&R 0TB1104.8100

توصیف فنی و یکپارچگی عملیاتی

0TB1104.8100 (0TB1104.8100) یک ترمینال بلوک جانبی صنعتیِ ۴ پینی است که با دقت برای مجموعه سیستم‌های ورودی/خروجی B&R طراحی شده است. این قطعه که برای حفظ اتصالات الکتریکی ایمن و بدون وقفه در محیط‌های دارای ارتعاش شدید—مانند کنترل پیشرانه‌های دریایی، ماشین‌آلات نساجی خودکار و خطوط بسته‌بندی پرسرعت—طراحی شده، به مکانیزم فلنج پیچی یکپارچه مجهز است. این فلنج مکانیکی، بلوک را مستقیماً به رابط جفت‌شونده متناظر قفل می‌کند و خطر جدا شدن کنتاکت‌ها در اثر هارمونیک‌های مکانیکی مداوم را از بین می‌برد. این بلوک به‌جای تیغه پیچی استاندارد، از طراحی گیره قفسی مقاوم استفاده می‌کند که فشار نگهدارنده یکنواختی را روی هادی واردشده توزیع می‌کند، از بریدگی سیم جلوگیری کرده و یکپارچگی اتصال را در بلندمدت در محیط کارخانه حفظ می‌کند.

معماری سیم‌کشی و محدودیت‌های الکتریکی

این ترمینال بلوک که منحصراً برای استفاده با سیم‌های مسی با رسانایی بالا ساخته شده است، از بازه متنوعی از سطح مقطع اتصال، از 28 تا 14 AWG ($0.08 \text{ تا } 1.5\text{ mm}^2$)، پشتیبانی می‌کند. محفظه بر اساس گام دقیق 3.5 میلی‌متر ساخته شده است و امکان گروه‌بندی متراکم ترمینال‌ها را بدون خطر ایجاد مسیر خزشی الکتریکی بین فازها یا شکست عایقی فراهم می‌کند. از نظر مکانیکی، رابط فلنج پیچی حداکثر گشتاور سفت‌کردن 0.25 Nm را مجاز می‌داند تا قفل محکم، بدون آسیب‌دیدن رزوه‌های یکپارچه، تضمین شود. از نظر الکتریکی، این واحد پروفایل‌های توان سخت را به‌خوبی مدیریت می‌کند و دارای ولتاژ نامی رسمی 300 V و ظرفیت جریان نامی 10 A برای هر کنتاکت مجزا است. معماری داخلی کنتاکت، مقاومت تماس نقطه‌به‌نقطه را به حداکثر 5.00 mΩ محدود می‌کند و در نتیجه، افزایش حرارت موضعی هنگام کارکرد مداوم با بار اوج ناچیز باقی می‌ماند.

مشخصات جامع سخت‌افزاری

سؤالات متداول کاربرد صنعتی

چرا در مشخصات، استفاده از سیم‌کشی آلومینیومی با این بلوک صراحتاً ممنوع شده است؟

آلومینیوم در مقایسه با مس، ضرایب انبساط حرارتی و ویژگی‌های گالوانیکی متفاوتی دارد. قرار دادن سیم آلومینیومی در گیره قفسی 0TB1104.8100 می‌تواند باعث خوردگی گالوانیکی، ایجاد لایه‌های اکسیدی و تغییر شکل تدریجی سیم شود؛ عواملی که مقاومت تماس را بسیار بیشتر از مقدار پایه 5.00 mΩ افزایش داده و خطر آتش‌سوزی موضعی ایجاد می‌کنند.

مزیت‌های عملکردی ترمینال گیره قفسی نسبت به ترمینال پیچی استاندارد چیست؟

ترمینال‌های پیچی استاندارد نیروی چرخشی مستقیم به رشته‌های سیم وارد می‌کنند که اغلب موجب بریدگی یا تغییر شکل رشته‌های ظریف مسی می‌شود. مکانیزم گیره قفسی از مجموعه فنر با نیروی ثابت استفاده می‌کند؛ با وارد کردن سیم، فشار یکنواخت و گازبندی‌شده‌ای اعمال می‌شود که به‌طور طبیعی نشست سیم را جبران کرده و در برابر شل‌شدن تحت ارتعاشات شدید ماشین مقاومت می‌کند.

آیا این ترمینال بلوک برای وارد کردن سیم‌کشی میدانی به ابزار تخصصی نیاز دارد؟

خیر. نصب سیم با استفاده از یک پیچ‌گوشتی تخت کوچک استاندارد تکنسین انجام می‌شود تا فنر قفسی داخلی را فشار دهد. پس از باز شدن گیره، هادی مسی لخت‌شده یا وایر فرول وارد می‌شود و با بیرون آوردن پیچ‌گوشتی، سیم به‌طور ایمن در شینه جریان محکم می‌شود.

پروتکل‌های سیم‌کشی میدانی و راه‌اندازی

• آماده‌سازی و لخت‌کردن هادی: عایق بیرونی سیم مسی ورودی را مرتب و به طول توصیه‌شده سازنده (معمولاً 6 تا 7 میلی‌متر) جدا کنید. هنگام وارد کردن سیم، مطمئن شوید هیچ رشته سیم سرگردانی از پنجره گیره قفسی بیرون نزند؛ زیرا مسیرهای مویی مسیِ بدون عایق می‌توانند فاصله‌های عایقی بین پین‌های مجاور 3.5 میلی‌متری را به‌شدت کاهش دهند.

• کشش نگهدارنده فلنج پیچی: هنگام قرار دادن ترمینال بلوک در سوکت ماژول ورودی/خروجی، پیش از درگیر کردن پیچ‌های نگهدارنده، هر دو پین هم‌راستاساز را به‌صورت دستی هم‌راستا کنید. با استفاده از پیچ‌گوشتی گشتاوری کالیبره، پیچ‌های فلنج را دقیقاً با گشتاور 0.25 Nm سفت کنید؛ سفت‌کردن بیش از حد محفظه پلاستیکی را می‌شکند و سفت‌کردن کمتر از حد، عملکردهای کاهش ارتعاش را مختل می‌کند.

• بهترین روش‌های انتخاب وایر فرول: اگرچه سبک گیره قفسی، سیم‌های مسی رشته‌ای لخت را به‌خوبی نگه می‌دارد، استفاده از وایر فرول‌های عایق‌دار پرسی برای تمام خطوط چندرشته‌ای با دسترس‌پذیری بالا اکیداً توصیه می‌شود. این روش از رشته‌های ظریف مسی در برابر ریش‌ریش‌شدن هنگام عملیات معمول تعمیر و نگهداری محافظت کرده و از افزایش مقاومت نقطه‌ای جلوگیری می‌کند.
