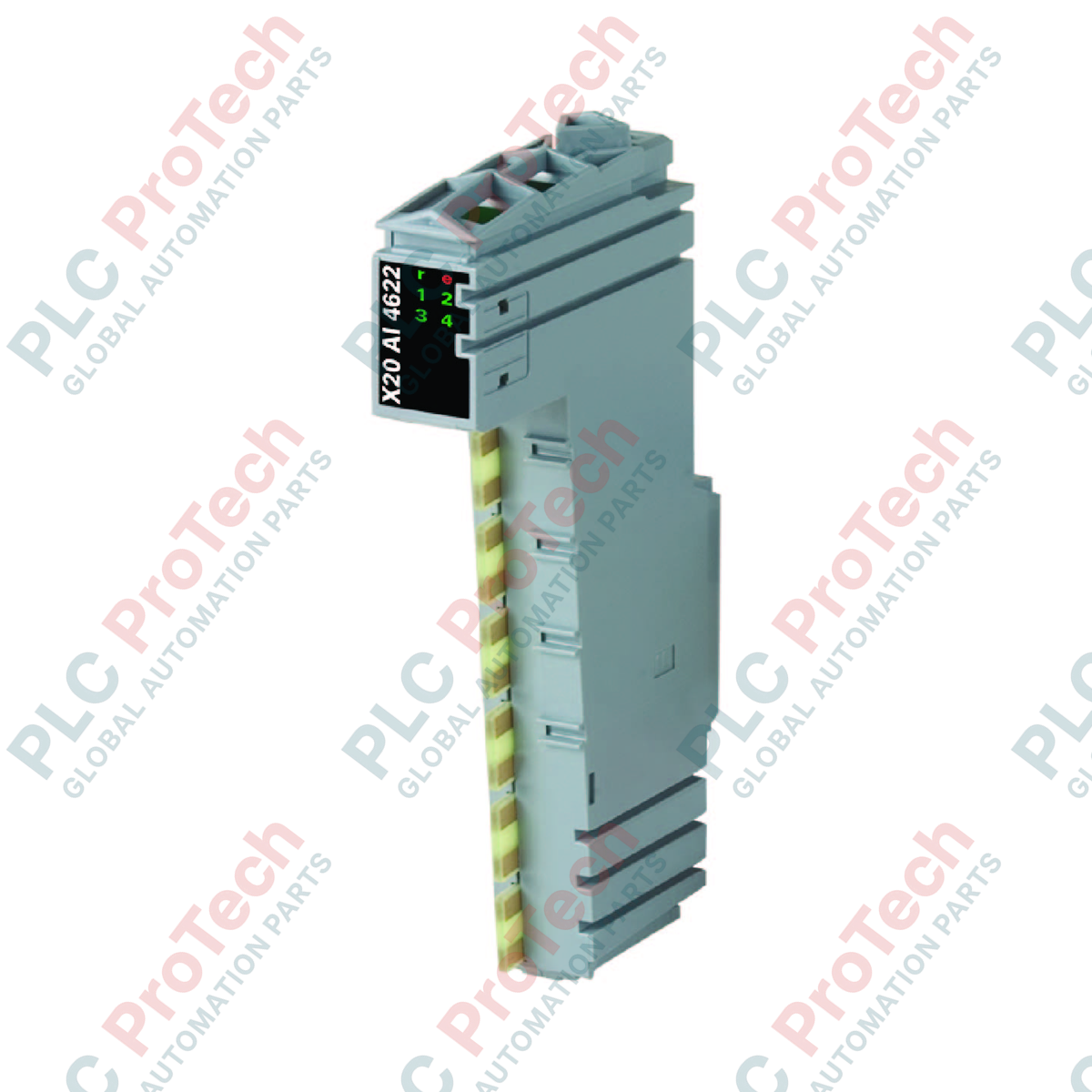

ماژول ورودی آنالوگ سری X20 مدل B&R X20AI4622

مروری بر محصول

B&R X20AI4622 (X20 AI 4622) یک ماژول ورودی آنالوگ با کارایی بالا است که برای پایش دقیق فرایند در سیستم اتوماسیون B&R X20 طراحی شده است. این ماژول که برای محیط‌های صنعتی demanding، ازجمله نیروگاه‌ها، تأسیسات فرایند شیمیایی و خطوط تولید خودکار، مهندسی شده است، دارای ۴ ورودی تفاضلی است و می‌تواند سیگنال‌های جریان و ولتاژ را دریافت کند. X20AI4622 با فراهم‌کردن دریافت سیگنال قابل‌اعتماد و با وضوح بالا، تأخیر بین حسگر و کنترلر را به‌طور چشمگیری کاهش می‌دهد و خطر توقف برنامه‌ریزی‌نشده ناشی از نادقیق‌بودن سیگنال‌ها را کم می‌کند. طراحی فشرده و معماری ماژولار آن، یکپارچه‌سازی آسان با تابلوهای کنترل موجود را تضمین می‌کند و دقت داده‌ای لازم برای کاربردهای پیچیده کنترل حلقه‌بسته را فراهم می‌سازد.

پیکربندی فنی

این ماژول دارای مبدل دیجیتال ۱۳ بیتی با دقت بالا (شامل علامت) است که بر پایه روش تبدیل ثبت تقریب متوالی (SAR) کار می‌کند. این ماژول برای انعطاف‌پذیری طراحی شده و به کاربر اجازه می‌دهد تنها با انتخاب نقاط اتصال ترمینال مناسب، بین حالت‌های ولتاژ (مثبت/منفی ۱۰ V) و جریان (۰ تا ۲۰ mA یا ۴ تا ۲۰ mA) جابه‌جا شود. این ماژول به فیلتر ورودی پایین‌گذر مرتبه سوم با فرکانس قطع ۱ kHz مجهز است تا نویز فرکانس‌بالای ناشی از ماشین‌آلات صنعتی را حذف کند. برای محافظت از CPU و اجزای پردازش پایین‌دست در برابر گذراهای احتمالی، بین کانال‌های I/O و گذرگاه پس‌صفحه جداسازی الکتریکی فراهم شده است. پایش وضعیت نیز جامع است و شامل LEDهای یکپارچه برای عملکردهای I/O هر کانال و تشخیص خطاهای کل ماژول از طریق نرم‌افزار می‌شود.

مشخصات فنی

پرسش‌های متداول

آیا X20AI4622 با همه پس‌صفحه‌های سری X20 سازگار است؟

بله، این ماژول برای معماری استاندارد سیستم X20 طراحی شده است؛ اما باید ماژول گذرگاه X20BM11 و ترمینال X20TB12 را جداگانه سفارش دهید، زیرا همراه ماژول ارائه نمی‌شوند.

چگونه بین حالت‌های ورودی ولتاژ و جریان جابه‌جا شوم؟

انتخاب حالت به سخت‌افزار وابسته است. باید سیگنال ورودی را مطابق دستورالعمل دفترچه راهنمای کاربر B&R، به نقاط ترمینال مشخص‌شده برای حالت ولتاژ یا جریان سیم‌کشی کنید.

اگر ماژول اضافه‌بار را گزارش کند، روش پیشنهادی چیست؟

این ماژول به قابلیت‌های تشخیصی قابل‌پیکربندی مجهز است. هنگام تشخیص اضافه‌بار، می‌توان خروجی مقدار دیجیتال را از طریق پیکربندی نرم‌افزاری تنظیم کرد؛ تنظیمات پروژه نرم‌افزاری خود را بررسی کنید تا رفتار مدیریت خطا با الزامات ایمنی شما مطابقت داشته باشد.

راهنمای نصب و بهره‌برداری

• سیم‌کشی و شیلدینگ: برای اطمینان از بیشترین یکپارچگی سیگنال، همیشه برای سیگنال‌های آنالوگ از کابل‌های زوج‌تابیده شیلددار استفاده کنید. شیلد کابل را در یک نقطه، ترجیحاً در محل ورود به تابلو کنترل، به زمین متصل کنید تا از ایجاد حلقه‌های زمین که ممکن است بر دقت تبدیل ۱۳ بیتی اثر بگذارند، جلوگیری شود.
• مدیریت حرارتی: هنگام نصب ماژول در تابلو، فاصله‌ای حداقل ۱۲٫۵ mm در نظر بگیرید تا جریان هوای مناسب برقرار باشد. اگر ارتفاع نصب از سطح دریا بیش از ۲۰۰۰ m است، برای جلوگیری از خستگی حرارتی اجزای داخلی، محدوده دمای محیط را به‌ازای هر ۱۰۰ m، به میزان ۰٫۵ درجه C کاهش دهید.
• ایمنی ترمینال: X20AI4622 برای مکان‌های خطرناک (Class I, Division 2) دارای رده‌بندی است. پیش از سرویس، اطمینان حاصل کنید که محیط عاری از غلظت گازهای قابل‌اشتعال است و پیش از خارج‌کردن ماژول از ماژول گذرگاه X20BM11، خاموش‌بودن آن را بررسی کنید تا از ایجاد جرقه جلوگیری شود.
