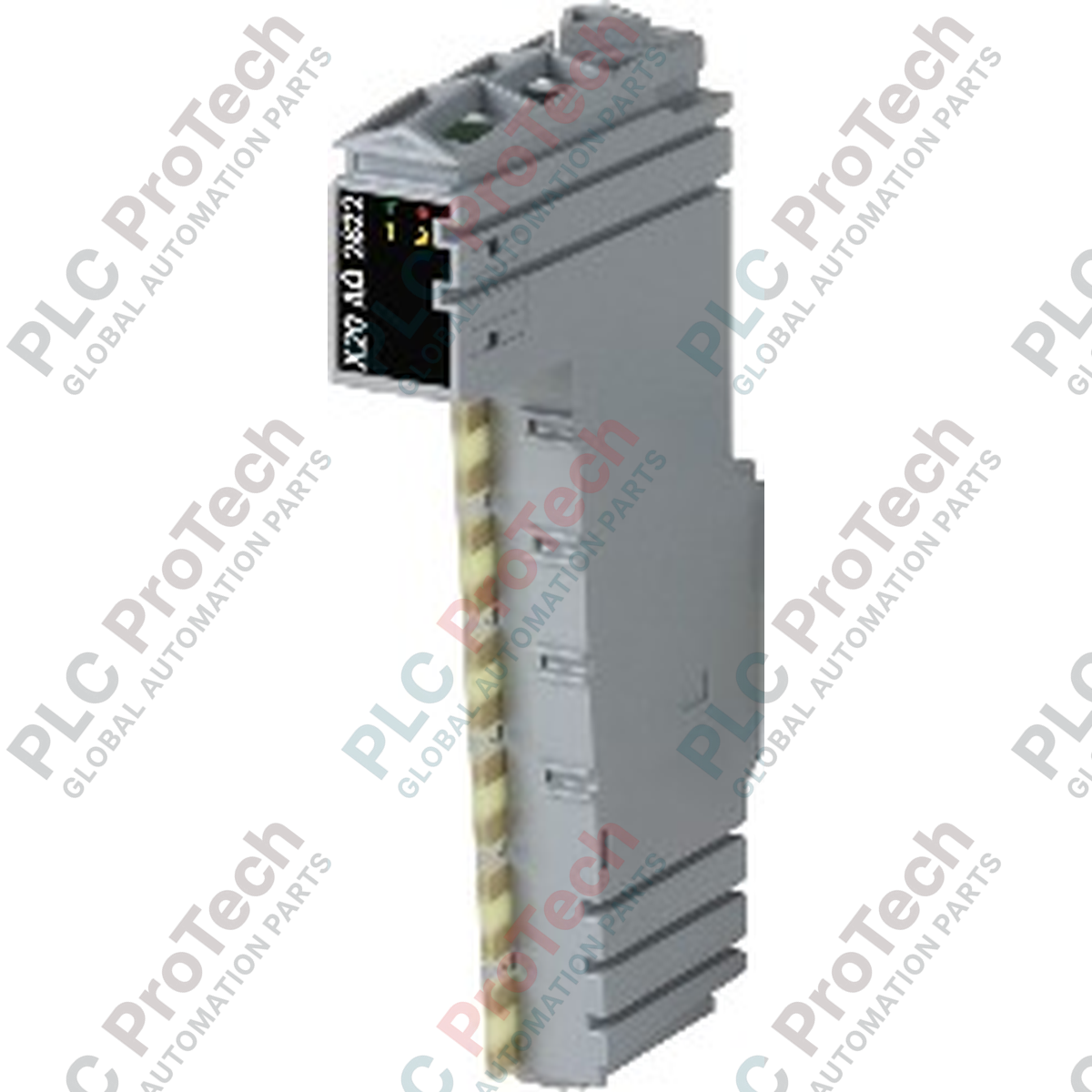

ماژول خروجی آنالوگ B&R X20AO2622 دوکاناله

مرور کلی محصول

 X20AO2622 (X20 AO 2622) یک ماژول خروجی آنالوگ ۲ کاناله با دقت بالا در سیستم B&R X20 است که برای رابط‌دهی سیگنال‌های متنوع در معماری‌های پیچیده اتوماسیون صنعتی طراحی شده است. این ماژول امکان راه‌اندازی سیگنال‌های ولتاژ ($\pm10$ V) و جریان ($0$ تا $20$ mA / $4$ تا $20$ mA) را فراهم می‌کند و به مهندسان اجازه می‌دهد با طیف گسترده‌ای از عملگرها، مانند شیرهای تناسبی، اینورترهای فرکانسی و کنترل‌کننده‌های فرایند، ارتباط برقرار کنند. با وضوح $13$-بیتی و ایزولاسیون الکتریکی یکپارچه بین کانال و باس، X20AO2622 یکپارچگی سیگنال و مصونیت در برابر نویز را در محیط‌های الکتریکی سخت، که در فرایندهای شیمیایی، تصفیه آب و کاربردهای کنترل حرکت رایج هستند، تضمین می‌کند.

پیکربندی فنی

معماری ماژول برای انعطاف‌پذیری و پردازش سریع سیگنال طراحی شده و از پیکربندی نرم‌افزاری نوع کانال‌ها استفاده می‌کند.

• پشتیبانی از دو نوع سیگنال: کاربران می‌توانند تنها با استفاده از اتصالات ترمینالی متفاوت، بین خروجی‌های ولتاژ و جریان جابه‌جا شوند و به ماژول‌های سخت‌افزاری جداگانه برای انواع مختلف سیگنال نیاز نداشته باشند.

• تبدیل پرسرعت: برای همه خروجی‌ها زمان تبدیل $200$ $\mu$s در نظر گرفته شده است و یک فیلتر پایین‌گذر مرتبه اول (با فرکانس قطع $10$ kHz) نیز سیگنال‌های آنالوگ یکنواخت و پایدار را فراهم می‌کند.

• حفاظت یکپارچه: خروجی‌ها در برابر اتصال کوتاه مقاوم هستند و محدودسازی جریان تا $\pm40$ mA را انجام می‌دهند. همچنین ماژول دارای رله فعال‌سازی داخلی است که رفتار راه‌اندازی را مدیریت کرده و از ایجاد سیگنال‌های نامنظم هنگام روشن شدن سیستم جلوگیری می‌کند.

• یکپارچگی ایزولاسیون: ایزولاسیون الکتریکی $500$ $V_{eff}$ بین کانال‌های خروجی و باس داخلی سیستم را فراهم می‌کند و از صفحه‌پشتی در برابر گذراهای سمت میدان محافظت می‌کند.

مشخصات فنی

پرسش‌های متداول

چگونه بین خروجی ولتاژ و جریان در این ماژول انتخاب کنم؟

انتخاب از طریق سیم‌کشی فیزیکی به ترمینال‌های مشخص روی ترمینال‌بلوک X20 انجام می‌شود. همچنین برای تنظیم نوع و محدوده کانال ($\pm10$ V، $4-20$ mA و غیره) مطابق با اتصال فیزیکی، پیکربندی نرم‌افزاری نیز لازم است.

کدام ترمینال‌بلوک‌ها و ماژول‌های باس با این واحد سازگار هستند؟

X20AO2622 برای استفاده با ترمینال‌بلوک‌های X20TB06 (۶ پین) یا X20TB12 (۱۲ پین) طراحی شده است. برای اتصال به صفحه‌پشتی سیستم X20، باید روی ماژول باس X20BM11 نصب شود. این قطعات باید جداگانه سفارش داده شوند.

وضوح در حالت‌های ولتاژ و جریان چه تفاوتی دارد؟

وضوح مبدل دیجیتال $13$-بیت، شامل علامت، است. به‌طور مشخص، در حالت ولتاژ وضوح $\pm12$-بیت است ($1$ LSB = $2.441$ mV). در حالت جریان، وضوح $12$-بیت است ($1$ LSB = $4.883$ $\mu$A).

راهنمای مهندسی و ملاحظات محیطی

• سیم‌کشی ترمینال‌بلوک: اطمینان حاصل کنید که سیگنال‌ها مطابق نمودار سیم‌کشی B&R به ترمینال‌های صحیح متصل شده‌اند. استفاده از ترمینال نادرست برای حلقه جریان، در حالی که ماژول برای ولتاژ پیکربندی شده است (یا برعکس)، ممکن است مانع خروجی سیگنال شود یا خطای ماژول ایجاد کند.

• کاهش توان حرارتی در ارتفاع: برای نصب در ارتفاع بیش از $2000$ متر از سطح دریا، حداکثر دمای محیط کاری باید به ازای هر $100$ متر افزایش ارتفاع، به میزان $0.5$ درجه سانتی‌گراد کاهش یابد تا دفع حرارت کافی تضمین شود.

• ایمنی هنگام راه‌اندازی: رله فعال‌سازی داخلی تضمین می‌کند که خروجی‌ها در مرحله راه‌اندازی ماژول در وضعیت ایمن باقی بمانند. پیش از اتکا به سیگنال خروجی آنالوگ برای کنترل فرایندهای حیاتی، بررسی کنید که LED «Module Run» به رنگ سبز ثابت روشن باشد.

• ویژگی‌های فیلتر: فیلتر پایین‌گذر یکپارچه $10$ kHz برای بیشتر کاربردهای صنعتی کافی است؛ بااین‌حال، در حلقه‌های حرکت پرسرعت باید زمان نشست $1$ ms در تنظیم حلقه PID کنترل‌کننده لحاظ شود.
