ماژول خروجی آنالوگ X20 مدل B&R X20AO2632

پردازش سیگنال و همگام‌سازی سیستم

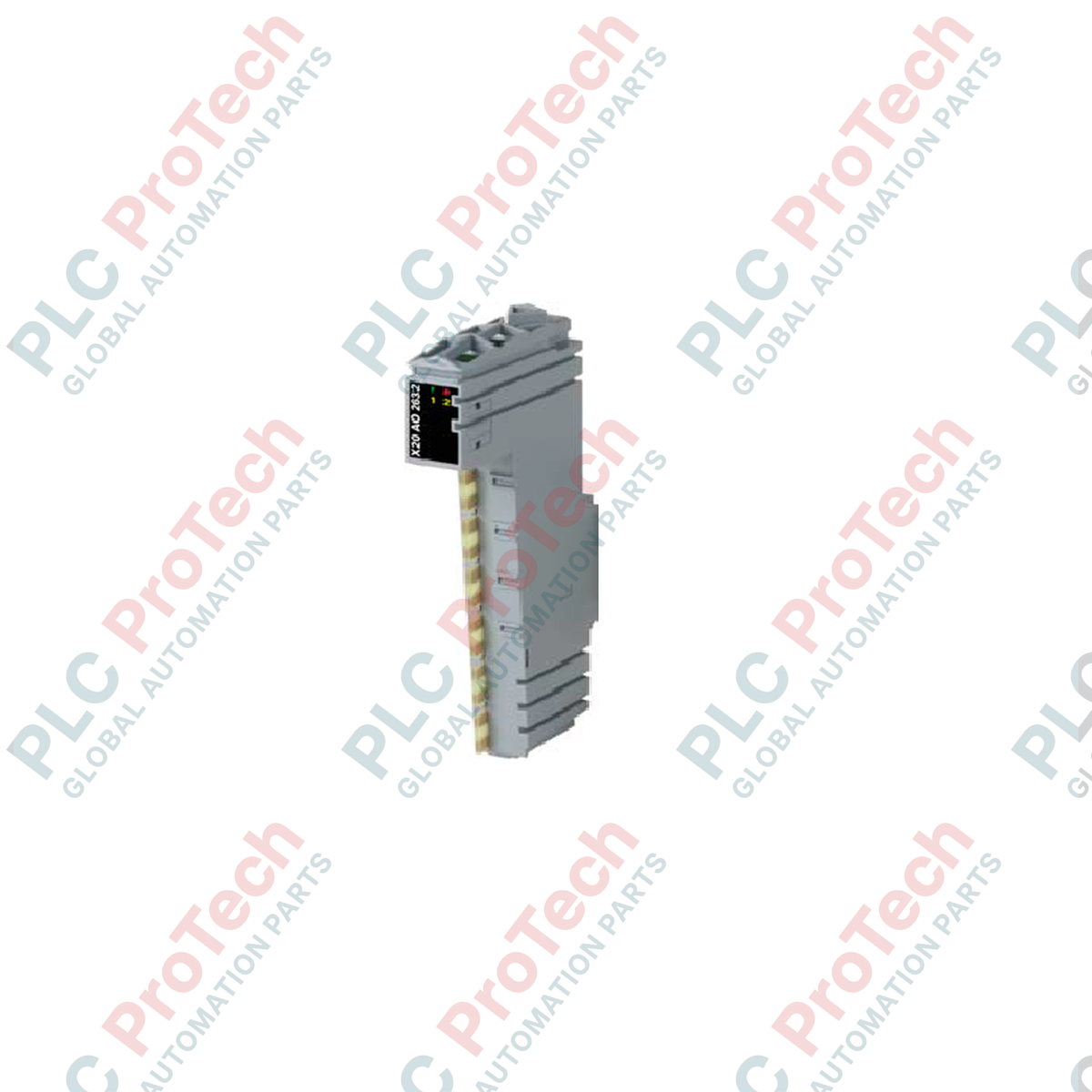

ماژول  X20AO2632 (X20 AO 2632) یک ماژول خروجی آنالوگ دومسیره و بسیار دقیق است که برای معماری سیستم B&R X20 توسعه یافته است. این ماژول که برای کاربردهای حساس فرایندی، از جمله کنترل گاورنر توربین، موقعیت‌دهی شیر تناسبی و مرجع‌دهی سرعت درایو سروو با سرعت بالا طراحی شده، تولید سیگنال‌های کنترلی بسیار دقیق را فراهم می‌کند.

این ماژول با بهره‌گیری از مبدل دیجیتال به آنالوگ (DAC) پرسرعت با وضوح 16 بیتی، محدوده خروجی پایدار  $\pm$10 V یا 0 تا 20 mA را ارائه می‌دهد. تبدیل سیگنال برای همه کانال‌ها به‌صورت هم‌زمان تنها 50 $\mu$s زمان می‌برد. این اجرای سریع تبدیل، همراه با پروتکل همگام‌سازی سخت‌افزاری NetTime یکپارچه، ماژول را برای معماری‌های حلقه‌بسته فشرده و قطعی ایده‌آل می‌کند؛ معماری‌هایی که برای حفظ پایداری فرایند به کمترین نوسان پردازشی و هم‌ترازی زمانی دقیق نیاز دارند.

پیکربندی خروجی و ایمنی سخت‌افزاری

رابط فیزیکی، توزیع انعطاف‌پذیر سیگنال‌های ولتاژ و جریان را از طریق اتصالات ترمینالی مستقل و اختصاصی فراهم می‌کند. در پیکربندی‌های ولتاژی، وضوح تبدیل برابر با  $\pm$15-bit است، در حالی که پیکربندی‌های جریانی از ساختار داده بومی 15 بیتی استفاده می‌کنند.

برای جلوگیری از رفتار نامنظم ماشین هنگام راه‌اندازی سیستم، این ماژول به یک رله فعال‌سازی الکترونیکی داخلی مجهز است. این رله در طول توالی بوت کنترلر، مدار خروجی را به‌صورت فیزیکی از تجهیزات میدانی خارجی جدا می‌کند و تضمین می‌کند که ولتاژهای کالیبره‌نشده یا گذرا، پیش از رسیدن برنامه مرکزی به وضعیت پایدار، به عملگرهای متصل نرسند.

داده‌های عملکرد فنی

پرسش‌های متداول عملیات میدانی و پشتیبانی

بازبینی‌های مختلف ماژول چه تأثیری بر زمان پاسخ سیستم دارند؟

کدهای بازبینی سخت‌افزاری قدیمی‌تر از H0 به زمان نشست 1 ms در سراسر محدوده سیگنال نیاز دارند. بازبینی H0 و نسخه‌های بعدی، دارای الکترونیک داخلی ارتقایافته‌ای هستند که این مقدار را به 500 $\mu$s کاهش می‌دهد. اگر فرایند شما به تنظیمات با فرکانس بالا نیاز دارد، اطمینان حاصل کنید که موجودی قطعات یدکی فیزیکی شما با وضعیت بازبینی به‌روزشده مطابقت دارد.

رله فعال‌سازی داخلی چگونه ایمنی را هنگام خرابی سیستم مدیریت می‌کند؟

رله فعال‌سازی داخلی مستقیماً به مدارهای ناظر داخلی ماژول و پایش ارتباطات متصل است. اگر PLC مرکزی از دسترس خارج شود یا ارتباط با بک‌پلین قطع گردد، رله بلافاصله باز می‌شود. در نتیجه، خروجی‌های میدانی به وضعیت بدون توان می‌روند و به‌جای حفظ یک مقدار آنالوگ قدیمی و بالقوه خطرناک، خاموش می‌شوند.

چه مواردی وزن حمل اعلام‌شده 2.0 kg را تشکیل می‌دهند؟

مشخصه حمل 2.0 kg نشان‌دهنده مجموعه کامل بسته‌بندی لجستیکی سنگین است. ماژول درون لایه‌ای ضخیم از فیلم محافظ ضدالکتریسیته ساکن بسته‌بندی می‌شود، سپس داخل حفره‌های سفارشی قالب‌گیری‌شده با عایق ضربه‌ای با چگالی بالا قرار می‌گیرد و برای محافظت از قطعات آنالوگ ظریف در برابر ارتعاشات شدید هنگام حمل‌ونقل، با جداکننده‌های ساختاری مقوایی در جعبه بسته‌بندی می‌شود.

قواعد سیم‌کشی مهندسی و راه‌اندازی میدانی

• انتخاب ترمینال اختصاصی برای انواع سیگنال: ماژول خروجی‌های ولتاژی ($\pm$10 V) و جریانی (0 تا 20 mA) را از طریق پایه‌های اتصال ترمینالی مجزا مدیریت می‌کند. الزامات الکتریکی تجهیز میدانی خود را بررسی کرده و سیم‌های سیگنال را دقیقاً به ترمینال‌های تعیین‌شده متصل کنید. اتصال یک حلقه جریان با امپدانس پایین به پیکربندی ترمینال ولتاژ می‌تواند باعث وارد شدن تنش به قطعات داخلی شود.

• محافظت آنالوگ و پیشگیری از حلقه زمین: برای همه مسیرهای سیگنال خروجی آنالوگ، از کابل ابزار دقیق زوج‌تابیده و شیلددار باکیفیت استفاده کنید. شیلد بافته‌شده را فقط در یک انتها، ترجیحاً با استفاده از یک بست کم‌امپدانس، به ریل اتصال زمین تک‌نقطه‌ای تابلو کنترل متصل کنید. اتصال زمین در هر دو انتها می‌تواند حلقه‌های زمین ایجاد کند که نویز الکتریکی را وارد سیگنال‌های آنالوگ 16 بیتی می‌کند.

• پایداری حرارتی و فاصله‌های تهویه: چیدمان عمودی استاندارد روی ریل DIN را حفظ کرده و حداقل 30 mm فضای آزاد در بالا و پایین مجموعه ماژول در نظر بگیرید. تهویه مناسب تضمین می‌کند که قطعات داخلی DAC در محدوده‌های حرارتی پایدار کار کنند و از تأثیر رانش حرارتی بر دقت سیگنال در چرخه‌های کاری پیوسته جلوگیری می‌کند.
