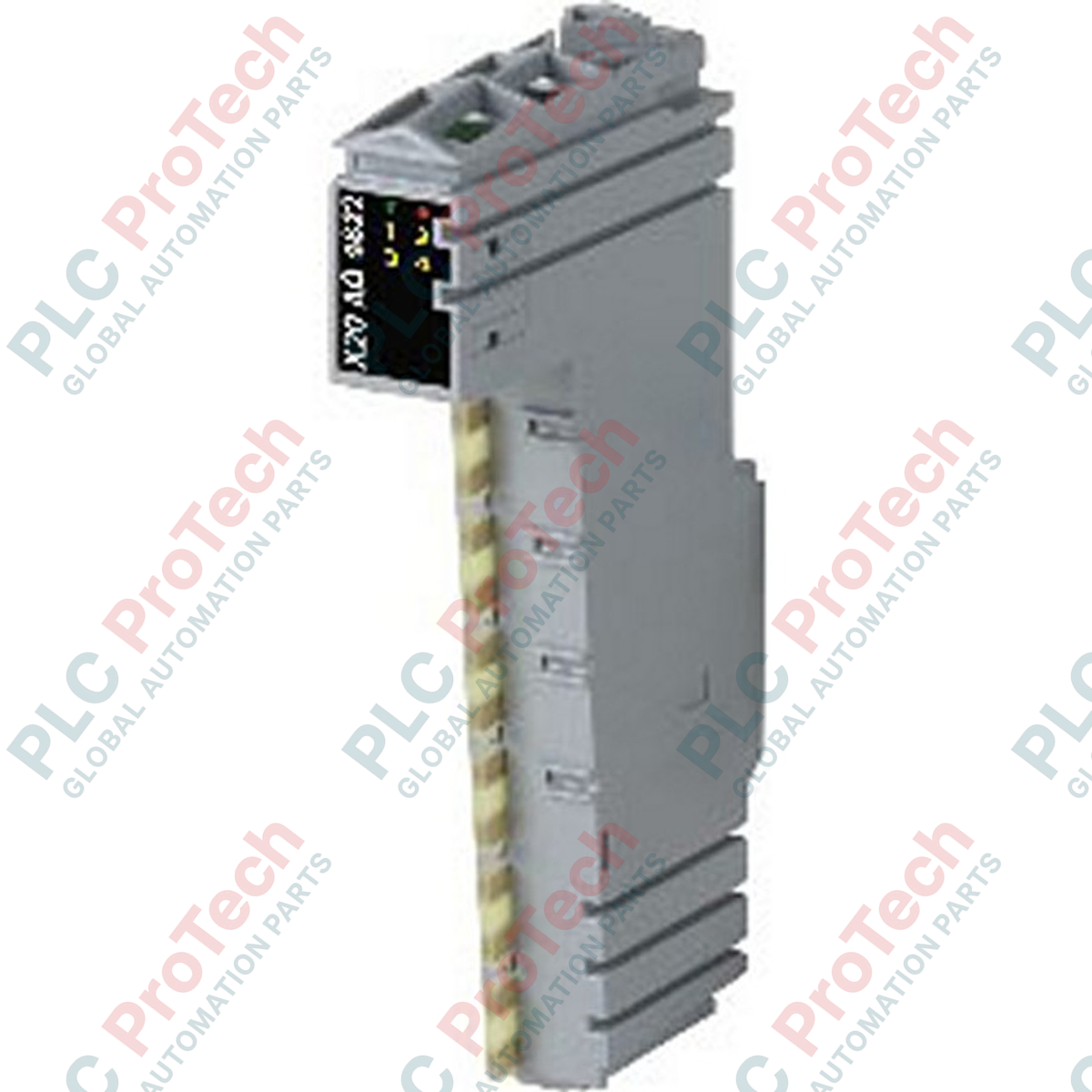

ماژول خروجی آنالوگ سیستم B&R X20AO4622 X20

قابلیت‌های فنی و کاربرد کنترل فرآیند

 X20AO4622 (X20 AO 4622) یک ماژول خروجی آنالوگ 4 کاناله با چگالی بالا است که برای استفاده در توپولوژی سیستم B&R X20 طراحی شده است. این ماژول رابطی چندمنظوره برای راه‌اندازی شیرهای تناسبی، درایوهای سرعت متغیر و محرک‌های صنعتی در صنایع فرآیندی پرتقاضا مانند تولید مواد شیمیایی، پیشرانه دریایی و پالایش نفت فراهم می‌کند. با وضوح مبدل دیجیتال بومی 13 بیت، ماژول اجازه می‌دهد هر کانال به طور مستقل از طریق نرم‌افزار پیکربندی شود تا سیگنال‌های ولتاژ  $\pm$10 ولت یا حلقه‌های جریان 0 تا 20 میلی‌آمپر / 4 تا 20 میلی‌آمپر را ارائه دهد.

با متمرکز کردن چهار خروجی دقیق در یک محفظه به عرض 12.5 میلی‌متر، X20AO4622 به طور چشمگیری فضای مورد نیاز ریل DIN را کاهش می‌دهد در حالی که کیفیت سیگنال استثنایی را حفظ کرده، حلقه‌های فرآیند حیاتی را تثبیت می‌کند و تأخیر سیستماتیک حلقه را به حداقل می‌رساند.

حفاظت مدار و ایمنی الکتریکی

ماژول دارای ایزولاسیون الکتریکی قوی است که از یک مانع 500 Veff بین باس ارتباط داخلی و کانال‌های خروجی جداگانه استفاده می‌کند تا پردازنده‌های پشت‌صحنه اصلی را از ناهنجاری‌های ولتاژ سمت میدان محافظت کند. ایزولاسیون کانال به کانال وجود ندارد. برای جلوگیری از حرکت نامنظم محرک در هنگام راه‌اندازی یا راه‌اندازی مجدد سیستم، یک رله فعال‌سازی الکتریکی داخلی به‌طور فیزیکی ترمینال‌های خروجی را جدا می‌کند تا زمانی که کنترلر ماژول به وضعیت عملیاتی فعال و تأیید شده برسد.

سخت‌افزار شامل حفاظت مداوم در برابر اتصال کوتاه خروجی است که خطاهای خروجی را به محدودیت جریان  $\pm$40 میلی‌آمپر محدود می‌کند و فیلتر پایین‌گذر مرتبه اول یکپارچه با فرکانس قطع 10 کیلوهرتز برای سرکوب نویز الکترومغناطیسی فرکانس بالا را در بر دارد.

مشخصات سخت‌افزاری

سؤالات متداول عملیات و لجستیک

نسخه‌های مختلف سخت‌افزاری چگونه بر طراحی حلقه و محدودیت‌های بار تأثیر می‌گذارند؟

نسخه سخت‌افزاری J0 و جدیدتر مدیریت توان بهبود یافته‌ای را معرفی می‌کند که مصرف داخلی ورودی/خروجی را به ۱.۸ W کاهش داده و ظرفیت بار حلقه جریان را به ۶۰۰ اهم افزایش می‌دهد. نسخه‌های قدیمی‌تر (قبل از Rev. J0) مصرف ۲.۲ W دارند و به حداکثر بار حلقه جریان ۵۰۰ اهم محدود می‌شوند. قبل از نصب، مقادیر امپدانس دستگاه میدانی خود را بررسی کنید.

اهمیت کدهای فرمت خروجی ذکر شده در برگه داده چیست؟

ماژول مقادیر صحیح ۱۶ بیتی استاندارد (INT) را پردازش می‌کند. برای پیکربندی‌های ولتاژ، مقدار از 0x8001 تا 0x7FFF متغیر است که ۱ LSB برابر با ۲.۴۴۱ میلی‌ولت است. پیکربندی‌های جریان از بازه عدد صحیح 0x0000 تا 0x7FFF استفاده می‌کنند که ۱ LSB معادل ۴.۸۸۳  $\mu$آمپر است و امکان دستکاری مستقیم نرم‌افزاری در کنترلر اتوماسیون را فراهم می‌کند.

ارتفاع نصب چگونه پارامترهای عملیاتی محیطی ماژول را تحت تأثیر قرار می‌دهد؟

تا ارتفاع ۲۰۰۰ متر بالاتر از سطح دریا، ماژول می‌تواند در کل پروفایل دمایی خود کار کند. بالاتر از ۲۰۰۰ متر، کاهش چگالی هوا باعث کاهش کارایی خنک‌کنندگی همرفتی می‌شود و نیاز به کاهش دمای عملیاتی محیطی به میزان ۰.۵ درجه سانتی‌گراد برای هر ۱۰۰ متر ارتفاع اضافی دارد.

راهنمای راه‌اندازی میدانی و محیطی

• محدودیت‌های حرارتی و بردارهای نصب: ماژول از نصب افقی و عمودی روی ریل‌های DIN استاندارد پشتیبانی می‌کند، اما محدودیت‌های حرارتی خاصی اعمال می‌شود. واحدهای نسخه J0 و جدیدتر اجازه عملکرد مداوم از -۲۵ تا ۶۰ درجه سانتی‌گراد به صورت افقی را می‌دهند، اما نصب عمودی حد بالای دما را به ۵۰ درجه سانتی‌گراد محدود می‌کند. نسخه‌های قدیمی‌تر (قبل از J0) به ترتیب به ۵۵ درجه سانتی‌گراد افقی و ۵۰ درجه سانتی‌گراد عمودی محدود می‌شوند.

• تأمین ماژول ترمینال: مونتاژ فیزیکی الکترونیک باید با یک ماژول باس X20BM11 و یک بلوک ترمینال X20TB12 نصب شود، که همراه با ماژول اصلی ارائه نمی‌شوند و باید به صورت اقلام جداگانه سفارش داده شوند. قبل از تکمیل مونتاژ، اطمینان حاصل کنید که تماس‌های بلوک ترمینال عاری از اکسیداسیون باشند.

• سیم‌کشی برای حالت‌های ولتاژ در مقابل جریان: سیم‌کشی میدانی باید به ترمینال‌های خاص و جداگانه هدایت شود، بسته به اینکه کانال برای خروجی‌های حلقه ولتاژ یا جریان پیکربندی شده باشد. ترکیب یا نگاشت نادرست این خطوط باعث ایجاد خطاهای بار شدید—تا ۰.۵٪ برای مسیرهای جریان—می‌شود و ممکن است حفاظت محدودکننده جریان داخلی  $\pm$۴۰ میلی‌آمپر را فعال کند.
