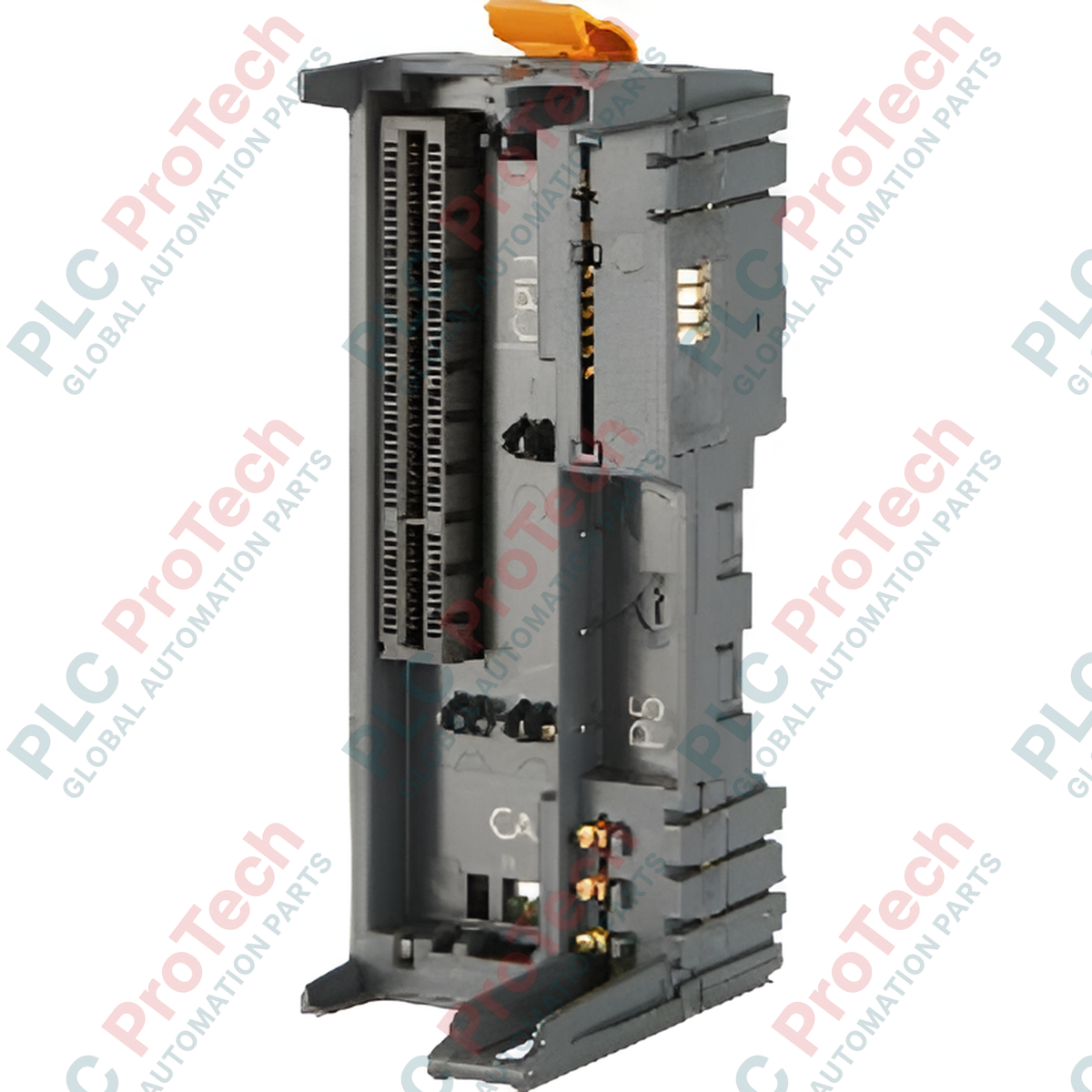

ماژول پایه گذرگاه PLC کامپکت-S مدل B&R X20BB57

مرور کلی محصول

 X20BB57 (X20BB57) یک ماژول باس پایه است که به‌طور ویژه برای سری B&R X20 Compact-S PLC طراحی شده است. این ماژول به‌عنوان بک‌پلین اصلی، رابط مکانیکی و الکتریکی ضروری را برای CPU مدل Compact-S و ماژول‌های منبع تغذیه مربوط به آن فراهم می‌کند. این ماژول با ادغام دو رابط ارتباطی - RS232 و CAN bus - مستقیماً در سخت‌افزار پایه، معماری سیستم را ساده می‌کند.  X20BB57 که برای کاربردهای کم‌فضا در اتوماسیون سیار، ماشین‌آلات تخصصی و سیستم‌های کنترل توزیع‌شده ایده‌آل است، ارتباط پرسرعت بک‌پلین را تضمین می‌کند و در عین حال ظرفیت توزیع توان قدرتمند 10 A را در سراسر بخش I/O حفظ می‌کند.

معماری سخت‌افزار و منطق رابط

 X20BB57 به‌عنوان ستون فقرات ایستگاه Compact-S عمل می‌کند و تأمین توان و پروتکل‌های ارتباطی سطح بالا را در یک فضای سخت‌افزاری واحد مدیریت می‌کند.

• ارتباطات یکپارچه: مجهز به یک پورت RS232 و یک اتصال CAN bus است و امکان اتصال مستقیم تجهیزات جانبی را بدون کارت‌های رابط اضافی فراهم می‌کند.

• طراحی بدون ایزولاسیون: طبق مشخصات مهندسی (کد شناسه 0xEB09)، رابط‌های Bus، CAN bus و RS232 پتانسیل مشترکی دارند. این طراحی تأخیرهای انتشار داخلی و مصرف توان (0.55 W) را به حداقل می‌رساند.

• نصب универсال: برخلاف بسیاری از پایه‌های تخصصی، این ماژول از جهت‌های نصب افقی و عمودی پشتیبانی می‌کند و انعطاف‌پذیری مکانیکی را برای تابلوهای کنترل کم‌عمق یا بلند فراهم می‌سازد.

مشخصات فنی

پرسش‌های متداول فنی

آیا X20BB57 بین CAN bus و RS232 ایزولاسیون الکتریکی فراهم می‌کند؟

خیر،  X20BB57 با رابط‌های Bus، CAN bus و RS232 که نسبت به یکدیگر ایزوله نیستند طراحی شده است. در محیط‌هایی با اختلاف پتانسیل قابل‌توجه یا نویز الکتریکی زیاد، مهندسان باید از موانع ایزولاسیون خارجی استفاده کنند یا اتصال به یک زمین مرجع مشترک و باکیفیت را تضمین کنند تا از مخدوش شدن سیگنال جلوگیری شود.

ارتفاع نصب چگونه بر عملکرد این ماژول باس تأثیر می‌گذارد؟

برای نصب در ارتفاع حداکثر 2000 m از سطح دریا، هیچ محدودیتی وجود ندارد. برای ارتفاع‌های بیش از 2000 m، باید برای جبران کاهش چگالی هوا و بازده خنک‌کاری، ضریب کاهش ظرفیت را با مقدار 0.5 درجه سلسیوس به ازای هر 100 m دمای محیط اعمال کنید.

حداکثر جریان قابل عبور از کنتاکت‌های منبع تغذیه I/O چقدر است؟

این ماژول از بار مجاز کنتاکت 10 A پشتیبانی می‌کند. هنگام محاسبه جریان مصرفی کل ماژول‌های I/O پایین‌دستی متصل به بک‌پلین Compact-S، رعایت این مقدار برای جلوگیری از آسیب حرارتی به کنتاکت‌های باس ضروری است.

راهنمای مهندسی و نصب در محل

• محدودیت‌های حرارتی بر اساس جهت نصب: توجه داشته باشید که حداکثر دمای کاری از 60 درجه سلسیوس (افقی) به 50 درجه سلسیوس (عمودی) کاهش می‌یابد. در نصب‌های عمودی، گرمای صعودی ماژول‌های پایینی ممکن است تجمع پیدا کند؛ اگر تراکم تابلو زیاد است، از خنک‌کاری با هوای اجباری استفاده کنید.

• سیم‌کشی رابط‌ها: از آنجا که رابط‌های RS232 و CAN ایزوله نیستند، همیشه از کابل‌های شیلددار باکیفیت استفاده کنید. برای کاهش خطر ایجاد حلقه‌های زمین که می‌توانند از طریق بک‌پلین X20BB57 بر منطق CPU اثر بگذارند، شیلد کابل‌ها را در محل ورود به تابلو به شینه زمین متصل کنید.

• تأیید کد شناسه: در زمان راه‌اندازی نرم‌افزاری در B&R Automation Studio، سخت‌افزار کد شناسه 0xEB09 را گزارش می‌کند. اطمینان حاصل کنید که پیکربندی سخت‌افزار در پروژه شما دقیقاً با این شناسه مطابقت داشته باشد تا عملکرد کامل درایورهای CAN و RS232 فعال شود.

مزایای مهندسی

 X20BB57 یک راهکار بک‌پلین «مقاوم‌سازی‌شده» است که برای قابلیت اطمینان طراحی شده است. دامنه وسیع دمای کاری آن (تا -25 درجه سلسیوس)، این ماژول را برای تابلوهای کنترل فضای باز و اتوماسیون سردخانه‌ای مناسب می‌کند. با ادغام بک‌پلین و پورت‌های ارتباطی در یک واحد، تعداد اتصالات فیزیکی کاهش می‌یابد و در نتیجه میانگین زمان بین خرابی‌ها (MTBF) افزایش پیدا می‌کند. محفظه مقاوم IP20 و قابلیت تحمل رطوبت تا 95٪ بدون میعان عملکرد پایدار را در سخت‌ترین شرایط اقلیمی صنعتی تضمین می‌کنند.
