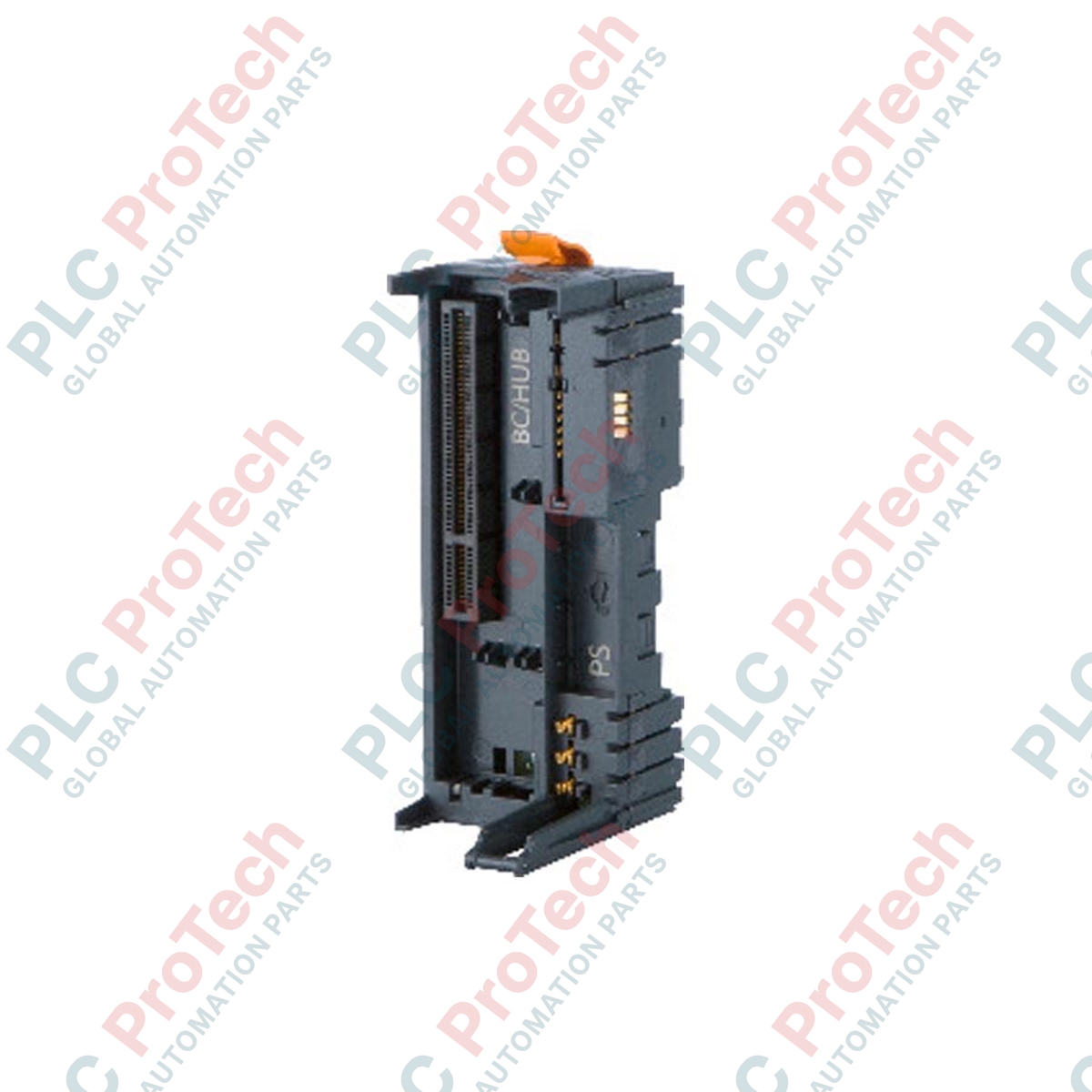

B&R X20BB80 X20 ماژول پایه گذرگاه سیستم

مروری بر محصول

 X20BB80 (X20BB80) یک قطعه اساسی از بک‌پلین سیستم B&R X20 است که به‌طور ویژه به‌عنوان پایه ساختاری و الکتریکی کنترلرهای گذرگاه طراحی شده است. این ماژول پایه گذرگاه، رابط حیاتی میان ماژول ارتباطی فیلدباس و منبع تغذیه داخلی کنترلر گذرگاه را فراهم می‌کند و «ستون فقرات» ایستگاه I/O را تشکیل می‌دهد.  X20BB80 که برای اتوماسیون صنعتی با قابلیت اطمینان بالا طراحی شده است، در معماری‌های غیرمتمرکز بزرگ‌مقیاس که به توزیع توان پایدار و گذردهی داده با سرعت بالا نیاز دارند، مانند مراکز ماشین‌کاری CNC، سیستم‌های انبارداری خودکار و اسکیدهای پیچیده کنترل فرایند، ضروری است.

پیکربندی فنی

معماری X20BB80 برای تأمین توان و اتصال یکپارچه داده در سراسر بک‌پلین X20 بهینه‌سازی شده است.

• بک‌پلین یکپارچه: به‌عنوان نقطه نصب اصلی و گذرگاه الکتریکی رابط فیلدباس کنترلر گذرگاه و ماژول منبع تغذیه آن عمل می‌کند.

• توزیع توان با جریان بالا: دارای مسیر مقاوم تغذیه توان I/O با ولتاژ نامی 24 VDC و حداکثر بار مجاز کنتاکت 10 A است که تغذیه متمرکز چندین ماژول I/O پایین‌دست را امکان‌پذیر می‌کند.

• مصرف توان پایین: خود ماژول بسیار کم‌مصرف است و تنها 0.25 W توان گذرگاه مصرف می‌کند؛ در نتیجه تولید گرما درون تابلو کنترل به حداقل می‌رسد.

• نصب انعطاف‌پذیر: از جهت‌گیری‌های نصب افقی و عمودی پشتیبانی می‌کند و امکان استفاده حداکثری از فضا را در چیدمان‌های مختلف تابلو فراهم می‌سازد.

مشخصات فنی

سؤالات متداول

نقش ویژه X20BB80 در مقایسه با ماژول‌های استاندارد گذرگاه X20 چیست؟

X20BB80 یک ماژول تخصصی «پایه» است که به‌طور ویژه برای ابتدای یک ایستگاه X20 طراحی شده است. درحالی‌که ماژول‌های استاندارد گذرگاه، مانند X20BM11، برای اسلایس‌های I/O استفاده می‌شوند، X20BB80 عریض‌تر است و برای جای‌دادن کنترلر گذرگاه بزرگ‌تر و منبع تغذیه مرتبط با آن ساخته شده است.

ارتفاع چه تأثیری بر عملکرد این ماژول دارد؟

برای نصب در ارتفاع حداکثر 2000 متر، هیچ محدودیت حرارتی وجود ندارد. در ارتفاع‌های بالاتر از 2000 متر، کاهش چگالی هوا بازده خنک‌کاری را پایین می‌آورد؛ بنابراین حداکثر دمای محیط کار باید به‌ازای هر 100 متر افزایش ارتفاع، 0.5 deg C کاهش یابد.

آیا می‌توانم بار 10 A را به‌طور مداوم از این ماژول عبور دهم؟

بله، بار مجاز کنتاکت برای منبع تغذیه I/O برابر با 10 A است. بااین‌حال، اطمینان حاصل کنید که ماژول منبع تغذیه متصل به این پایه و سیم‌کشی ورودی، برای تحمل بار حرارتی 10 A بدون افت ولتاژ بیش‌ازحد، ظرفیت مناسبی داشته باشند.

استانداردهای نصب و نگهداری مهندسی

• نصب روی ریل DIN: X20BB80 باید به‌طور ایمن روی ریل DIN زمین‌شده 35 mm چفت شود. ریل به‌عنوان اتصال زمین عملکردی سیستم عمل می‌کند؛ برای حفظ سازگاری الکترومغناطیسی (EMC)، اطمینان حاصل کنید که ریل در نقاط تماس عاری از رنگ یا خوردگی باشد.

• ترتیب ماژول‌ها: X20BB80 همیشه در منتهی‌الیه سمت چپ ایستگاه X20 قرار می‌گیرد. اطمینان حاصل کنید که مکانیزم قفل‌شونده با ماژول‌های مجاور گذرگاه X20 کاملاً درگیر شده باشد تا از قطع ارتباط در X2X Link جلوگیری شود.

• ایمنی سیم‌کشی: هنگام اتصال تغذیه 24 VDC مربوط به I/O، برای اطمینان از اتصال گازبند از وایرشو استفاده کنید. با توجه به ظرفیت 10 A، در طول نگهداری دوره‌ای سفتی ترمینال‌ها را بررسی کنید تا از گرم‌شدن موضعی ناشی از شل‌شدن اتصالات بر اثر لرزش جلوگیری شود.

• محافظت در برابر ESD: هنگامی که ماژول پایه بدون اتصال کنترلر یا ماژول‌های تغذیه در معرض محیط قرار دارد، در برابر تخلیه الکترواستاتیکی آسیب‌پذیر است. درپوش‌های محافظ را در جای خود نگه دارید یا پیش از جابه‌جایی دستگاه، از اتصال صحیح نصاب به زمین اطمینان حاصل کنید.
