کنترلر باس POWERLINK سیستم B&R X20BC8083-EPL X20

مروری بر یکپارچه‌سازی شبکه

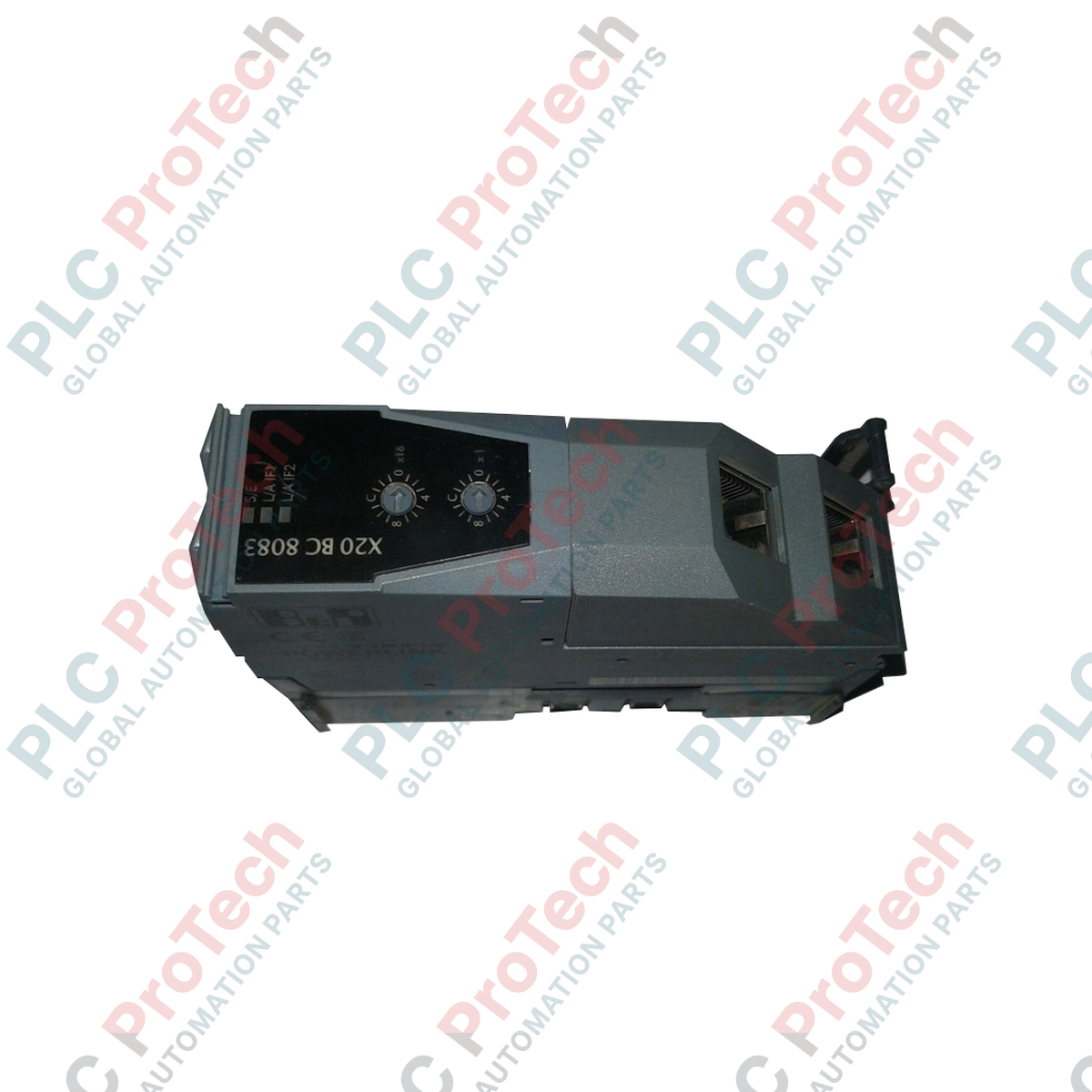

B&R X20BC8083-EPL (X20BC8083-EPL) یک کنترل‌کننده باس اترنت صنعتی با عملکرد بالا و زمان واقعی است که برای اتصال قطعات ورودی/خروجی غیرمتمرکز به شبکه مرکزی POWERLINK طراحی شده است. این ماژول در برنامه‌های پیشرفته کنترل حرکت چندمحوره، خطوط بسته‌بندی همگام و یکپارچه‌سازی سلول‌های رباتیک به عنوان یک گره برده فیلدباس قطعی عمل می‌کند. با مدیریت ترافیک داده‌های چرخه‌ای و غیرچرخه‌ای به صورت محلی روی باس X20، این واحد امکان همگام‌سازی در سطح میکروثانیه را در تمام قطعات دیجیتال، آنالوگ و عملکردهای ویژه متصل فراهم می‌کند، که از نوسانات شبکه جلوگیری کرده و فرآیندهای پیچیده تولید را در برابر اختلافات زمانی محافظت می‌کند.

پیکربندی رابط و قابلیت‌های هاب

این کنترل‌کننده باس دارای یک رابط POWERLINK بومی است که روی زیرساخت هاب ۲ پورته یکپارچه با دو پورت استاندارد RJ45 نگاشت شده است. این طراحی سخت‌افزاری امکان توپولوژی‌های زنجیره‌ای یا خطی انعطاف‌پذیر را مستقیماً روی قاب دستگاه فراهم می‌کند و نیاز به سوئیچ‌های صنعتی کمکی پرهزینه را کاهش می‌دهد. برای شبکه‌هایی که نیاز به مسیریابی شاخه‌ای پیشرفته دارند، کنترل‌کننده از توسعه ساختاری از طریق کارت‌های هاب X20 اضافی پشتیبانی می‌کند. برای تطبیق با تنظیمات مکانیکی خاص، پایه باس فیزیکی X20، ماژول منبع تغذیه و بلوک‌های ترمینال باید به صورت جداگانه انتخاب و سفارش داده شوند.

جدول عملکرد فنی

یکپارچه‌سازی سیستم و پرسش‌های متداول

آدرس‌دهی گره‌ها چگونه روی کنترل‌کننده شبکه X20BC8083-EPL تنظیم می‌شود؟

آدرس‌دهی گره‌ها معمولاً از طریق سوئیچ‌های چرخشی فیزیکی واقع در پایه باس X20 همراه یا از طریق درخت توپولوژی سخت‌افزاری در B&R Automation Studio انجام می‌شود. اطمینان حاصل کنید که آدرس گره هگزادسیمال یا دهدهی تعیین‌شده به طور یکتا با شناسه مورد انتظار گره مدیریت POWERLINK (پردازنده اصلی) مطابقت دارد تا راه‌اندازی صحیح شبکه تضمین شود.

اگر LED لینک روی یک پورت هنگام اتصال به کنترل‌کننده اصلی روشن نشود، چه اقدامی باید انجام داد؟

ابتدا بررسی کنید که کابل اترنت صنعتی حداقل استاندارد Cat 5e را داشته و طول آن از ۱۰۰ متر تجاوز نکند. کانکتورهای RJ45 را از نظر آلودگی پین‌ها یا آسیب فیزیکی بررسی کنید. اگر کابل تأیید شد، مطمئن شوید که گره مدیریت POWERLINK به طور فعال چرخه‌های شبکه را پخش می‌کند و نسخه فریم‌ویر کنترل‌کننده با نسخه پیکربندی پروژه مطابقت دارد.

آیا ترافیک استاندارد اترنت TCP/IP می‌تواند از طریق هاب ۲ پورته یکپارچه عبور کند؟

بله. پروتکل POWERLINK دارای فازی غیرهمزمان در چرخه خود است که به طور خاص برای مسیریابی فریم‌های مبتنی بر IP استاندارد (مانند TCP/IP یا UDP) از طریق هاب یکپارچه طراحی شده است. این امکان را برای تکنسین‌های خدمات فراهم می‌کند تا تشخیص‌های مرورگر وب یا پرس‌وجوهای نظارت از راه دور را بدون اختلال در حلقه‌های کنترل زمان واقعی با سرعت بالا و قطعی انجام دهند.

دستورالعمل‌های راه‌اندازی و نصب میدانی

• ترتیب مونتاژ قطعات: از نصب مستقیم ماژول الکترونیکی روی ریل DIN خودداری کنید. ابتدا پایه باس X20 مناسب را محکم روی ریل TS35 نصب کنید. ماژول منبع تغذیه مورد نیاز را در سمت چپ مجموعه پایه قرار دهید، سپس بلوک الکترونیکی X20BC8083-EPL را تا قفل شدن کامل گیره‌های مکانیکی وارد کنید. پس از قفل شدن ساختاری، بلوک‌های ترمینال را سیم‌کشی کنید.

• کابل‌کشی POWERLINK و کاهش نویز: برای هر دو اتصال شبکه RJ45 از کابل‌های صنعتی جفت‌پیچ‌شده با دو پوشش محافظ (SF/UTP) استفاده کنید. شیلد کابل را مستقیماً در محل ورودی پورت زمین کنید. مسیرهای ارتباطی را در مسیرهای سیم‌کشی جداگانه و دور از خطوط برق AC با ولتاژ بالا و خروجی‌های موتور با درایو فرکانس متغیر (VFD) هدایت کنید تا بسته‌های اترنت زمان واقعی در برابر تداخل الکترومغناطیسی محافظت شوند.

• تنظیم حرارتی هاب توسعه: هنگام افزودن بلوک‌های توسعه هاب ماژولار X20 به کنترل‌کننده، بودجه اتلاف توان محلی را مجدداً محاسبه کنید. اطمینان حاصل کنید که محفظه فضای افقی کافی دارد—حداقل فاصله ۳۰ میلی‌متر بالاتر و پایین‌تر از رک ماژول—تا تهویه طبیعی هوا فراهم شده و از ایجاد جیب‌های حرارتی که ممکن است باعث خطاهای خاموشی شبکه شوند، جلوگیری شود.
